Art.-Nr. UEKD2 25-V E

Kassetteneinheit,

Edelstahl-Klappdeckeleinheit, 2-fach, eckig

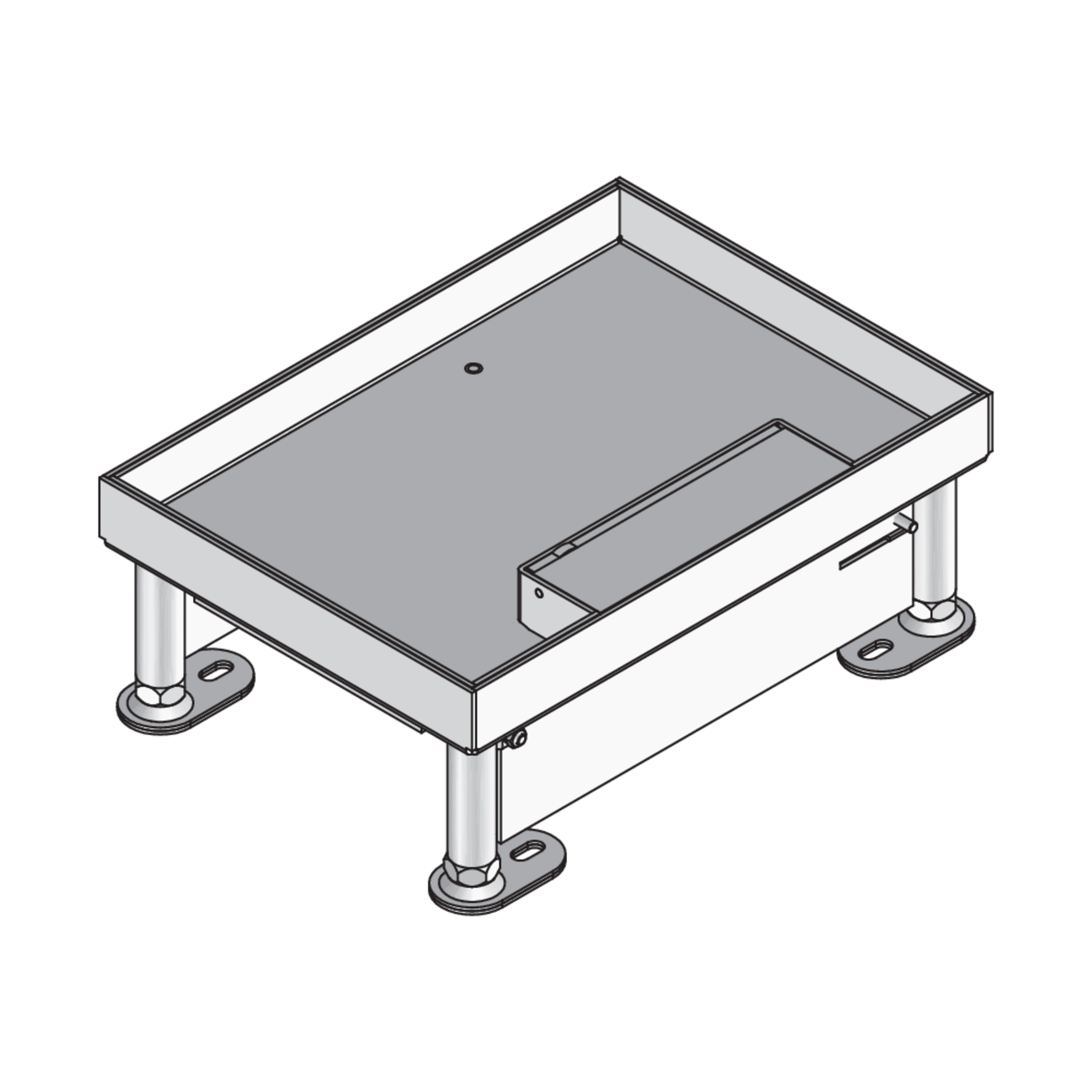

Bei den Bauelementen UEKD2 V E handelt es sich um viereckige Klappdeckeleinheiten mit Stoßkante. Die nivellierbaren Einheiten bestehen aus einer Kabelauslasskassette mit einem Öffnungshebel, bodenebenem Leitungsauslass und einer Gummidichtung. Sie werden in Bodendosen und Doppel- oder Hohlraumbodenöffnungen eingebaut, die mit max. 2 Gerätebechern bestückt werden. Sie eignen sich für trocken und feucht gepflegte Räume mit Büroverkehrslasten. Der Deckel mit Kabelauslass und der Rahmen sind aus Edelstahl V2A gefertigt. Die UEKD2 V E besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine max. Belastbarkeit von 1,5 kN und sind mit einem Einbaumaß von 261 x 186 mm erhältlich.

Art.-Nr.
UEKD2 25-V E
Höhe
29 mm
min. Einbauhöhe
100 mm
Breite
185 mm
Länge
258 mm
Nivellierbereich
45 mm
max. Belastung
1.50 kN
max. Anzahl installierbarer Gerätebecher
2
Einbaumaß
261 x 186 mm
IP-Schutzgrad im genutzten Zustand
IP 20
IP-Schutzgrad im nicht genutzten Zustand
IP 30
Tiefe der Bodenbelagaussparung
22.5 mm
Gewicht je Lagermengeneinheit
2.637 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

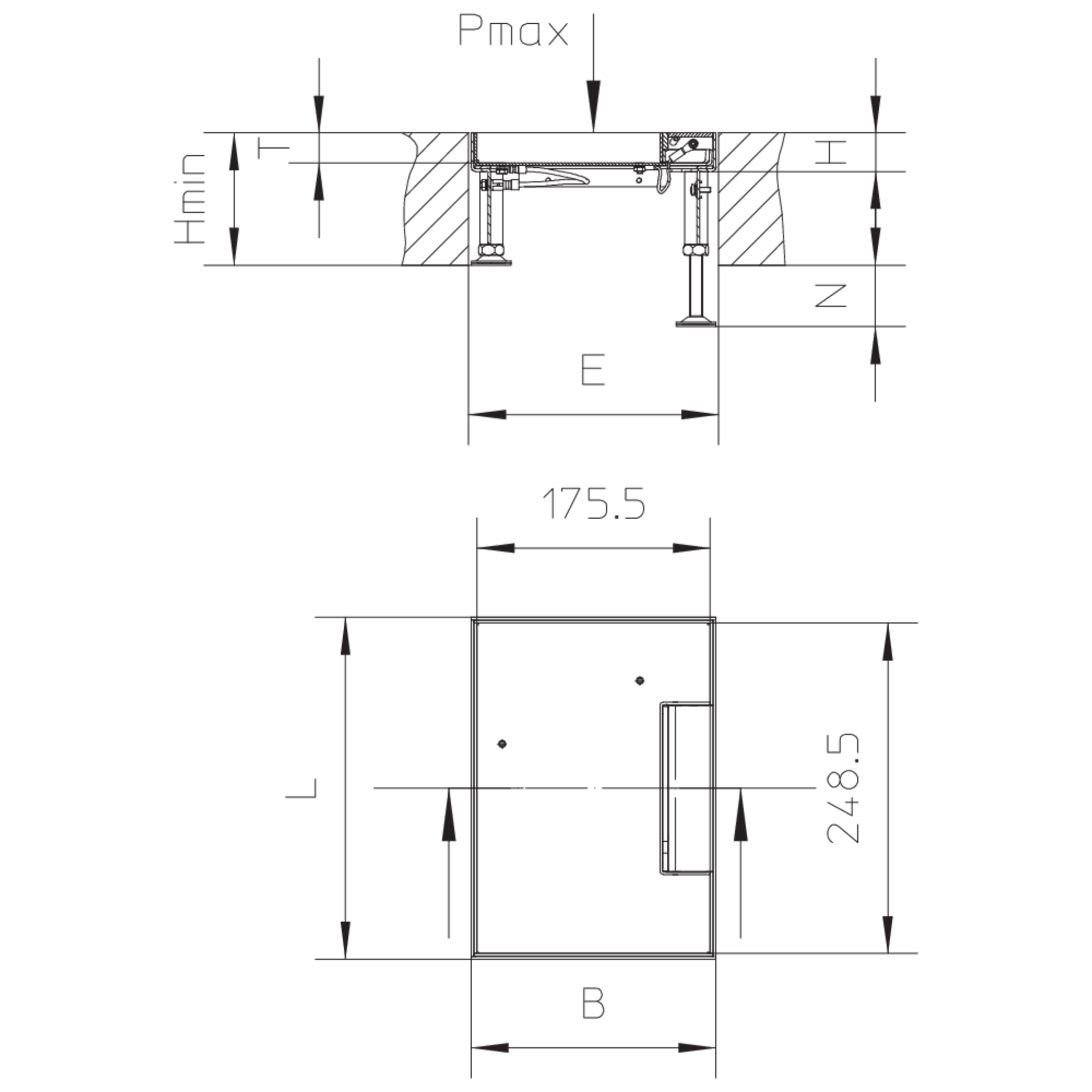

Artikel

H

Hmin

B

L

N

Pmax

Gerätebecher

E

IPg

IPn

T

G

  • UEKD2 15-V E
    Kassetteneinheit,
    19 mm
    90 mm
    185 mm
    258 mm
    45 mm
    1.50 kN
    2
    261 x 186 mm
    IP 20
    IP 30
    12.5 mm
    2.330 kg
    Mehr Informationen
  • UEKD2 25-V E
    Kassetteneinheit,
    29 mm
    100 mm
    185 mm
    258 mm
    45 mm
    1.50 kN
    2
    261 x 186 mm
    IP 20
    IP 30
    22.5 mm
    2.637 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de
    Download

  • Nutzungshinweis für Edelstahleinbaueinheiten

    Montageanleitung

    PDF, 123 KB

    de
    Download

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • EG Konformitätserklärung Installationsbetriebsmittel für elektrische Kabel und Leitungen

    Erklärung

    PDF, 46 KB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • Montageanleitung UEKD-V E

    Montageanleitung

    PDF, 228 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

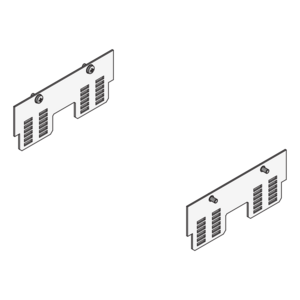

Inklusivzubehör
