Art.-Nr. UEKD2 15-V E

Kassetteneinheit,

Edelstahl-Klappdeckeleinheit, 2-fach, eckig

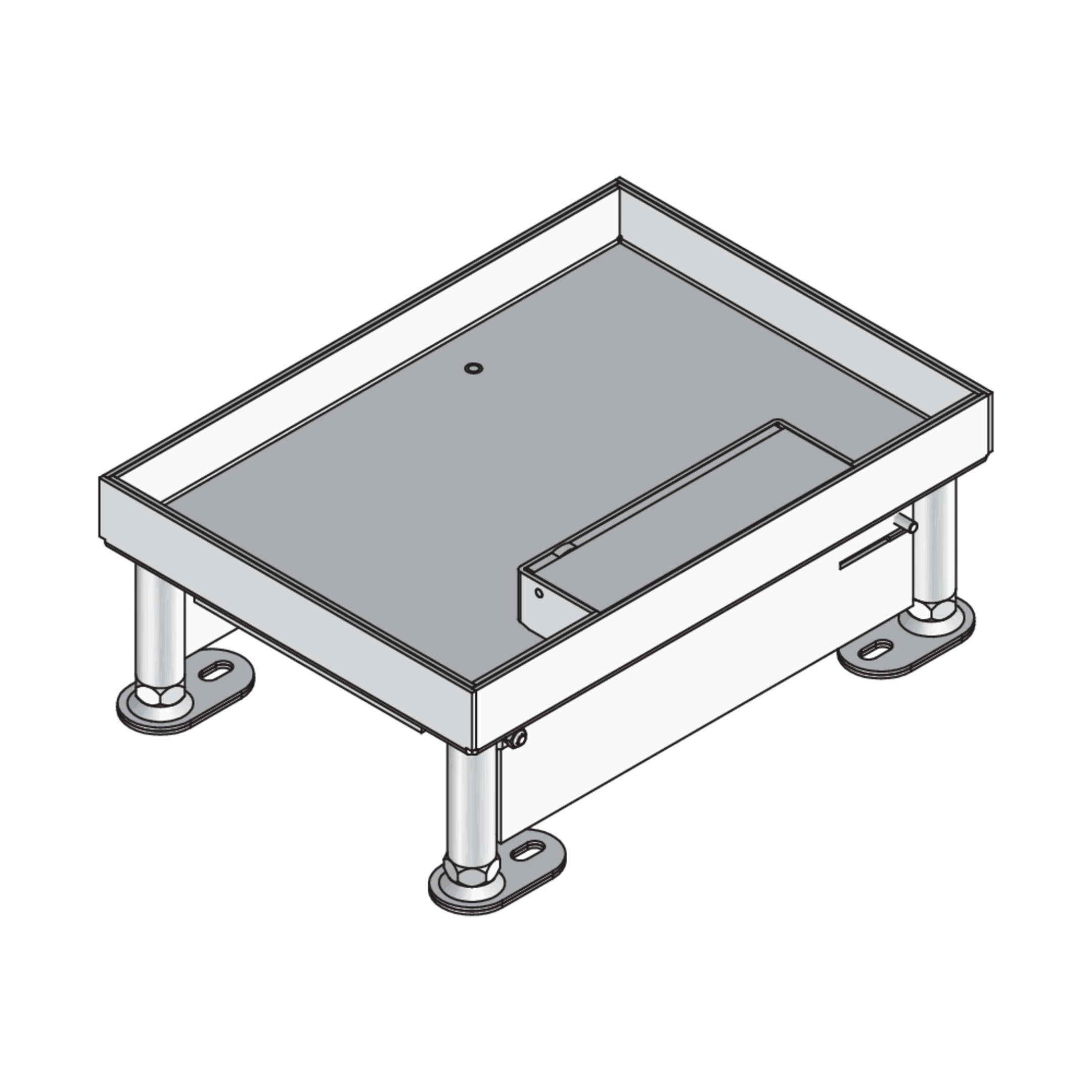

Bei den Bauelementen UEKD2 V E handelt es sich um viereckige Klappdeckeleinheiten mit Stoßkante. Die nivellierbaren Einheiten bestehen aus einer Kabelauslasskassette mit einem Öffnungshebel, bodenebenem Leitungsauslass und einer Gummidichtung. Sie werden in Bodendosen und Doppel- oder Hohlraumbodenöffnungen eingebaut, die mit max. 2 Gerätebechern bestückt werden. Sie eignen sich für trocken und feucht gepflegte Räume mit Büroverkehrslasten. Der Deckel mit Kabelauslass und der Rahmen sind aus Edelstahl V2A gefertigt. Die UEKD2 V E besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine max. Belastbarkeit von 1,5 kN und sind mit einem Einbaumaß von 261 x 186 mm erhältlich.

Art.-Nr.
UEKD2 15-V E
Höhe
19 mm
min. Einbauhöhe
90 mm
Breite
185 mm
Länge
258 mm
Nivellierbereich
45 mm
max. Belastung
1.50 kN
max. Anzahl installierbarer Gerätebecher
2
Einbaumaß
261 x 186 mm
IP-Schutzgrad im genutzten Zustand
IP 20
IP-Schutzgrad im nicht genutzten Zustand
IP 30
Tiefe der Bodenbelagaussparung
12.5 mm
Gewicht je Lagermengeneinheit
2.330 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

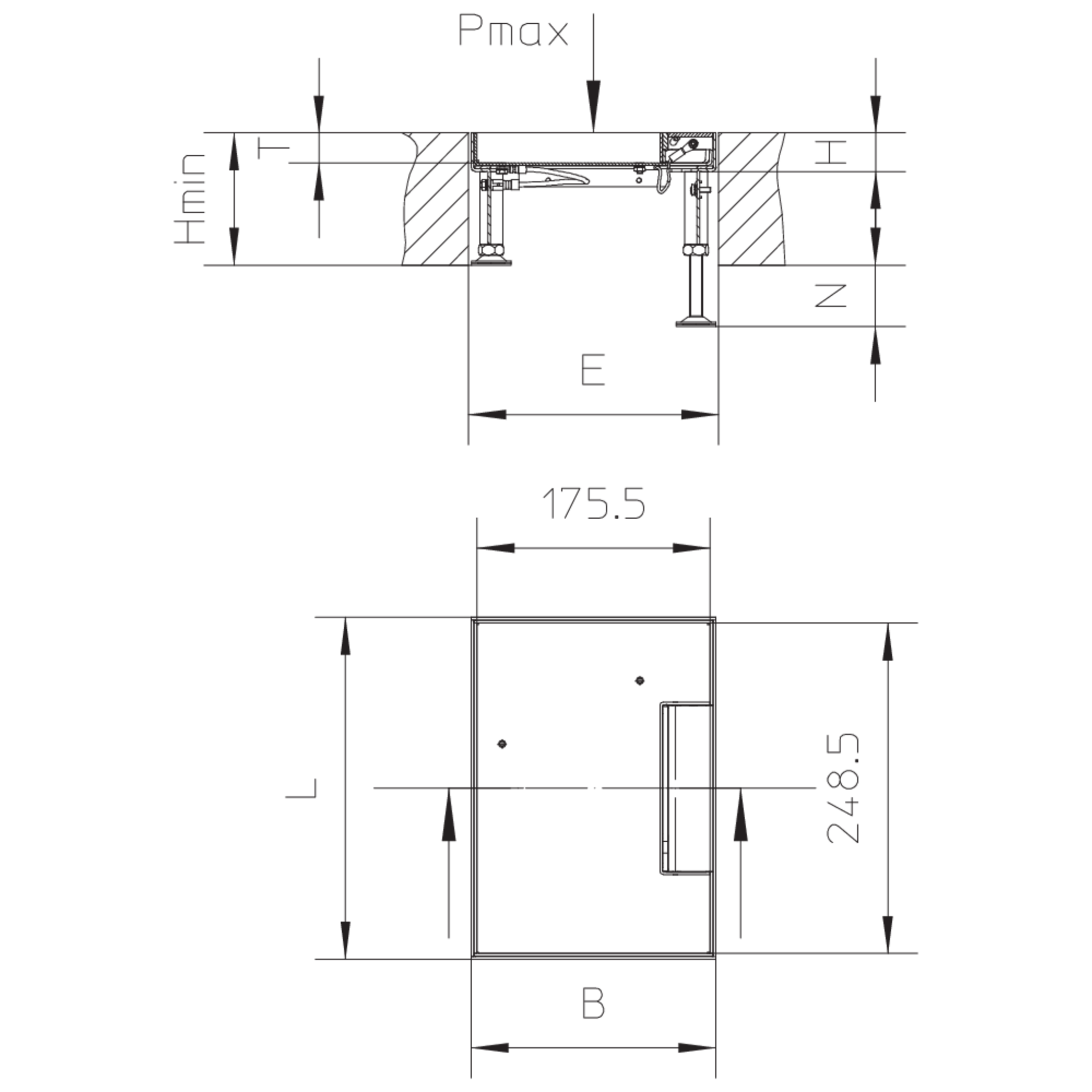

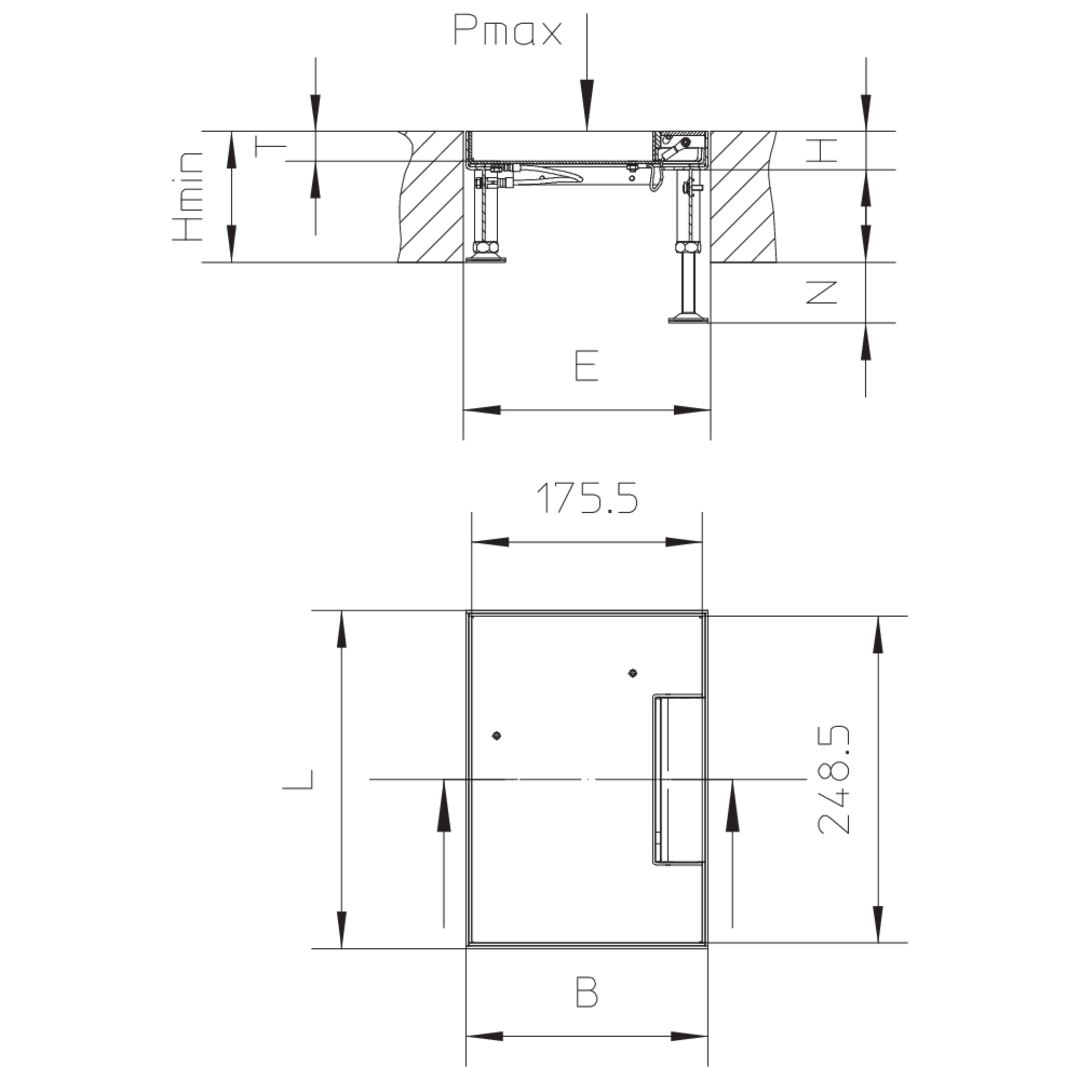

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKD2 15-V E
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    90 mm
    Breite
    185 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12.5 mm
    Gewicht je Lagermengeneinheit
    2.330 kg
    Mehr Informationen
  • UEKD2 25-V E
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    185 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    1.50 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22.5 mm
    Gewicht je Lagermengeneinheit
    2.637 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
