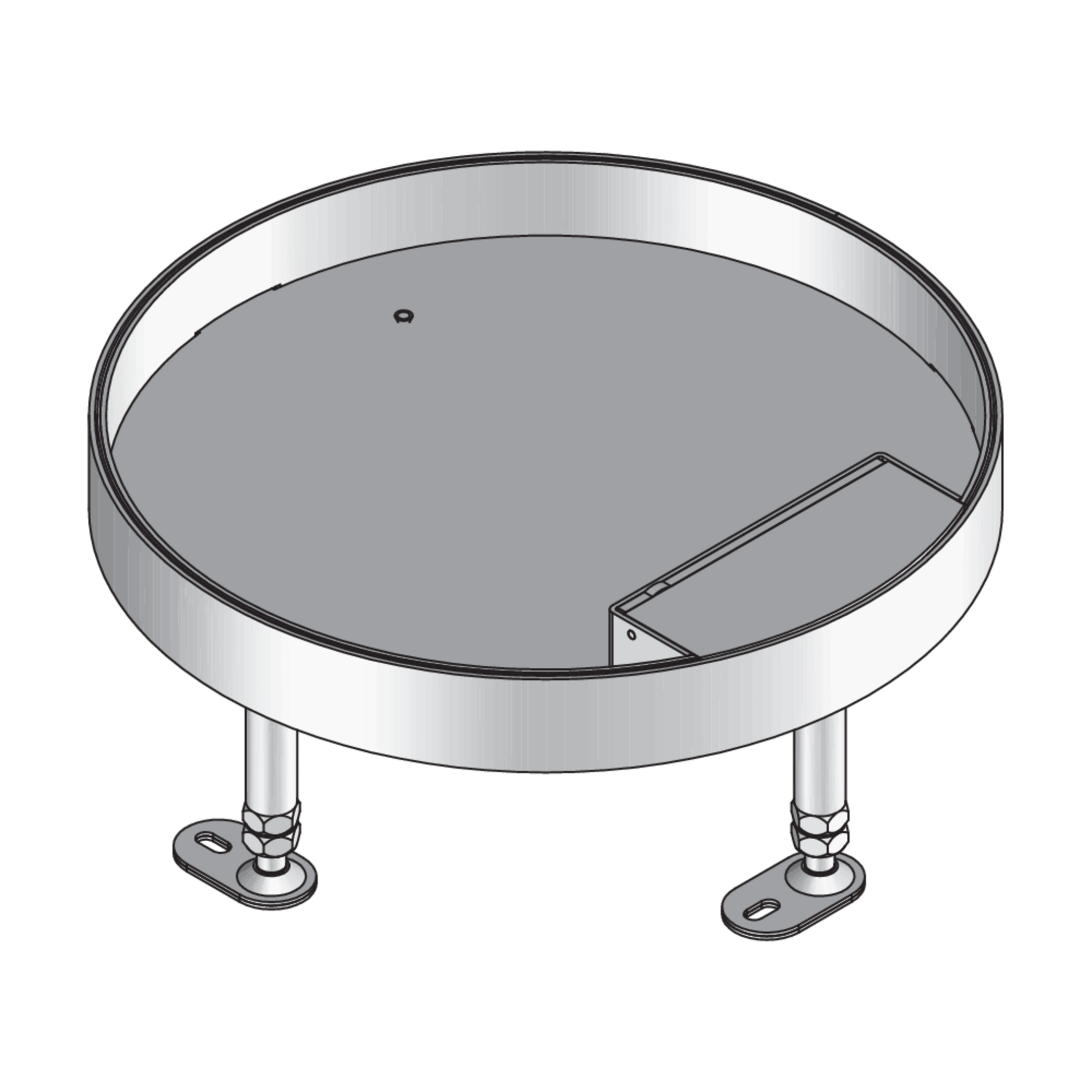

UEKD R E

Edelstahl-Klappdeckeleinheit, 3-fach, rund

Bei den Einbaueinheiten UEKD R E handelt es sich um runde Klappdeckeleinheiten mit Stoßkante für max. drei Gerätebächer. Sie bestehen aus nivellierbaren Kassetteneinbaurahmen mit einer Kabelauslasskassette, einem Öffnungshebel und einer Gummidichtung und eignen sich für trocken und feucht gepflegte Räume mit Büroverkehrslasten. Dort werden sie in Bodendosen UBDHB, Montagedeckeln und Doppel-oder Hohlraumbodenöffnungen eingebaut. Die Bauelemente werden aus Edelstahl V2A gefertigt, besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einer min. Einbauhöhe von 100 mm und einem Einbaumaß von 307 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

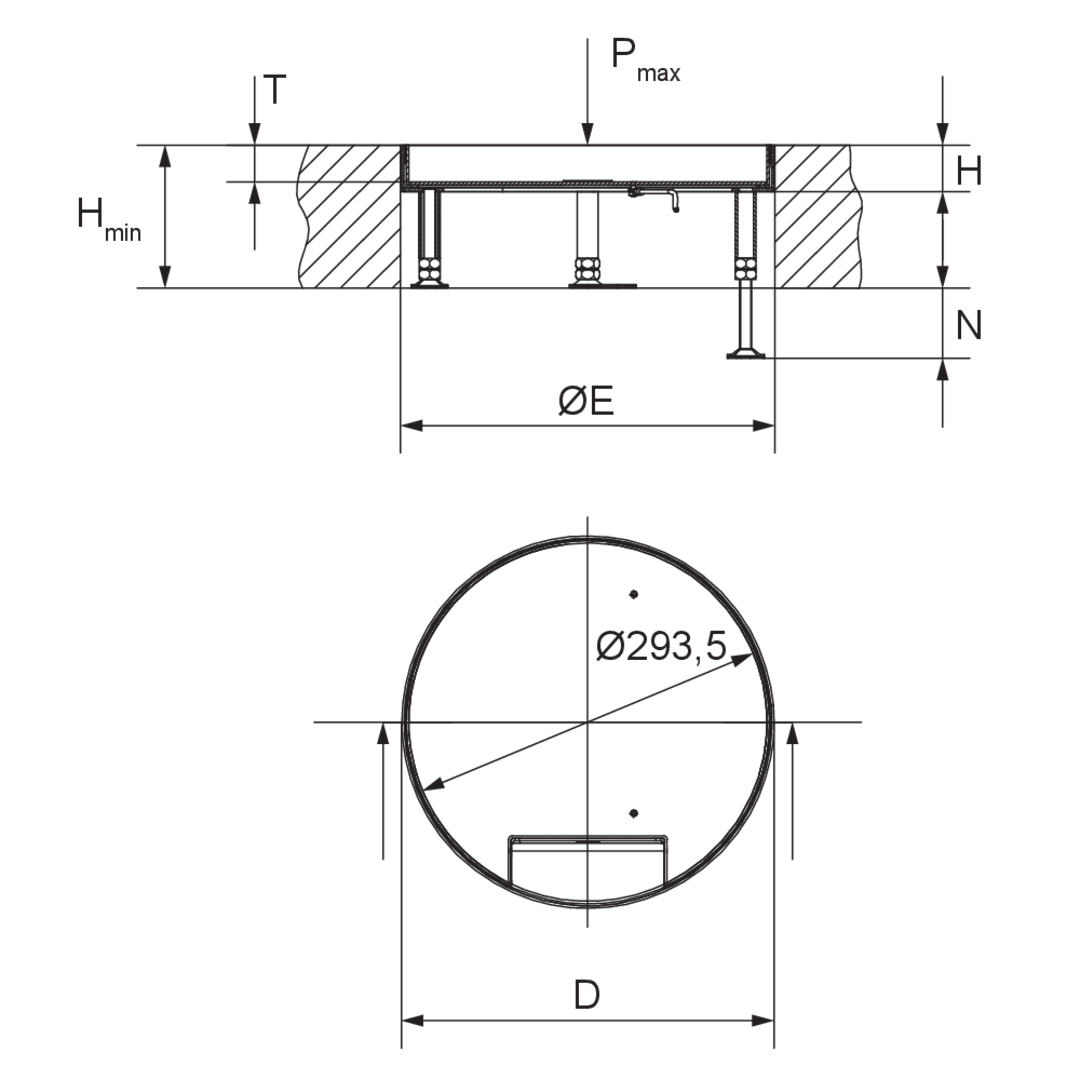

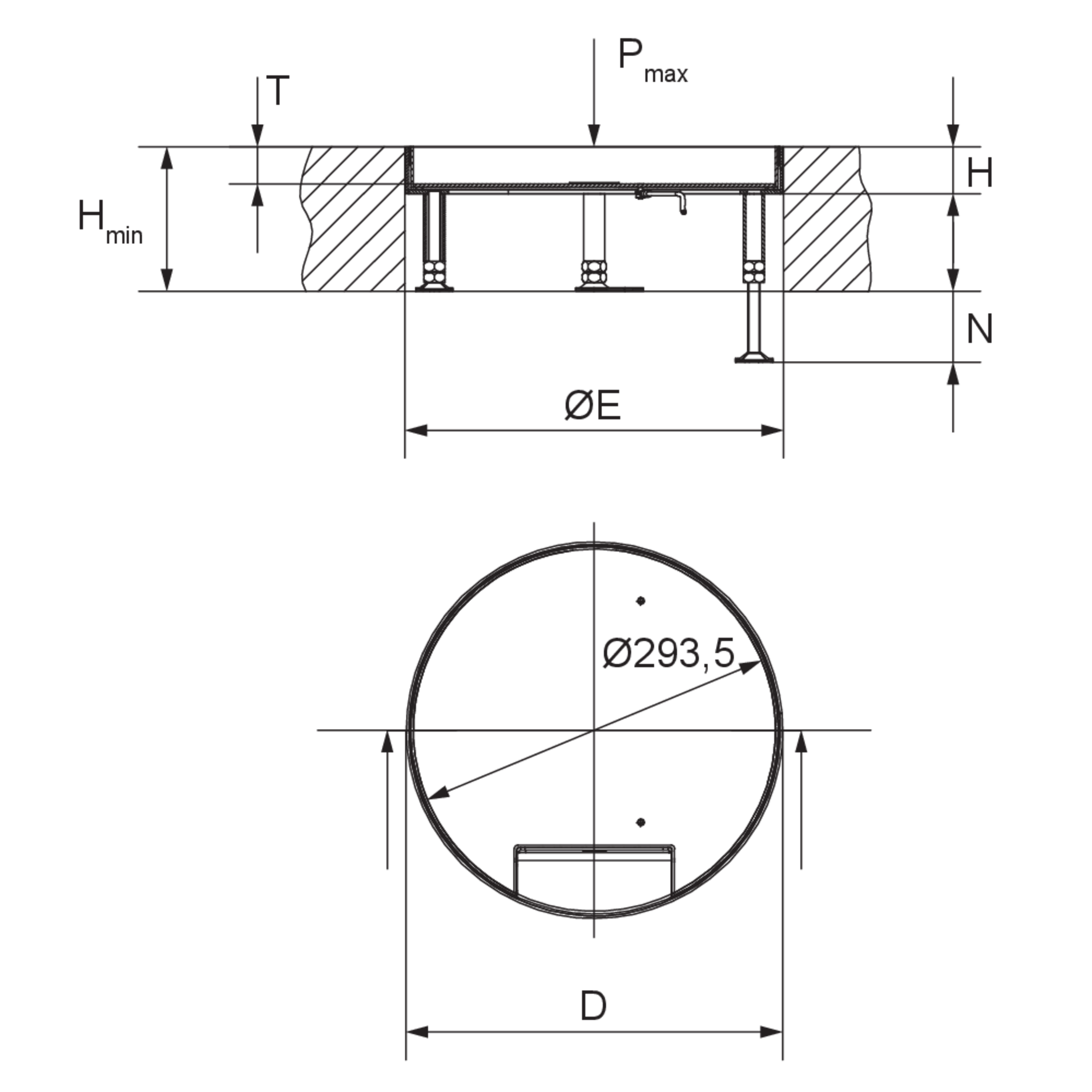

Artikel

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKD 15-R E
    Kassetteneinheit,
    19 mm
    100 mm
    55 mm
    2.00 kN
    304 mm
    3
    307 mm
    IP 20
    IP 30
    12 mm
    2.367 kg
    Inklusivzubehör
    Mehr Informationen
  • UEKD 25-R E
    Kassetteneinheit,
    29 mm
    110 mm
    55 mm
    2.00 kN
    304 mm
    3
    307 mm
    IP 20
    IP 30
    22 mm
    2.872 kg
    Inklusivzubehör
    Mehr Informationen
  • UEKD 35-R E
    Kassetteneinheit,
    38 mm
    117 mm
    55 mm
    2.00 kN
    305 mm
    3
    307 mm
    IP 20
    IP 30
    30 mm
    3.538 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

  • Nutzungshinweis für Edelstahleinbaueinheiten

    Montageanleitung

    PDF, 123 KB

    de
    Download

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • Montageanleitung UEKD-R E

    Montageanleitung

    PDF, 229 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
