UEBSES

Endstück

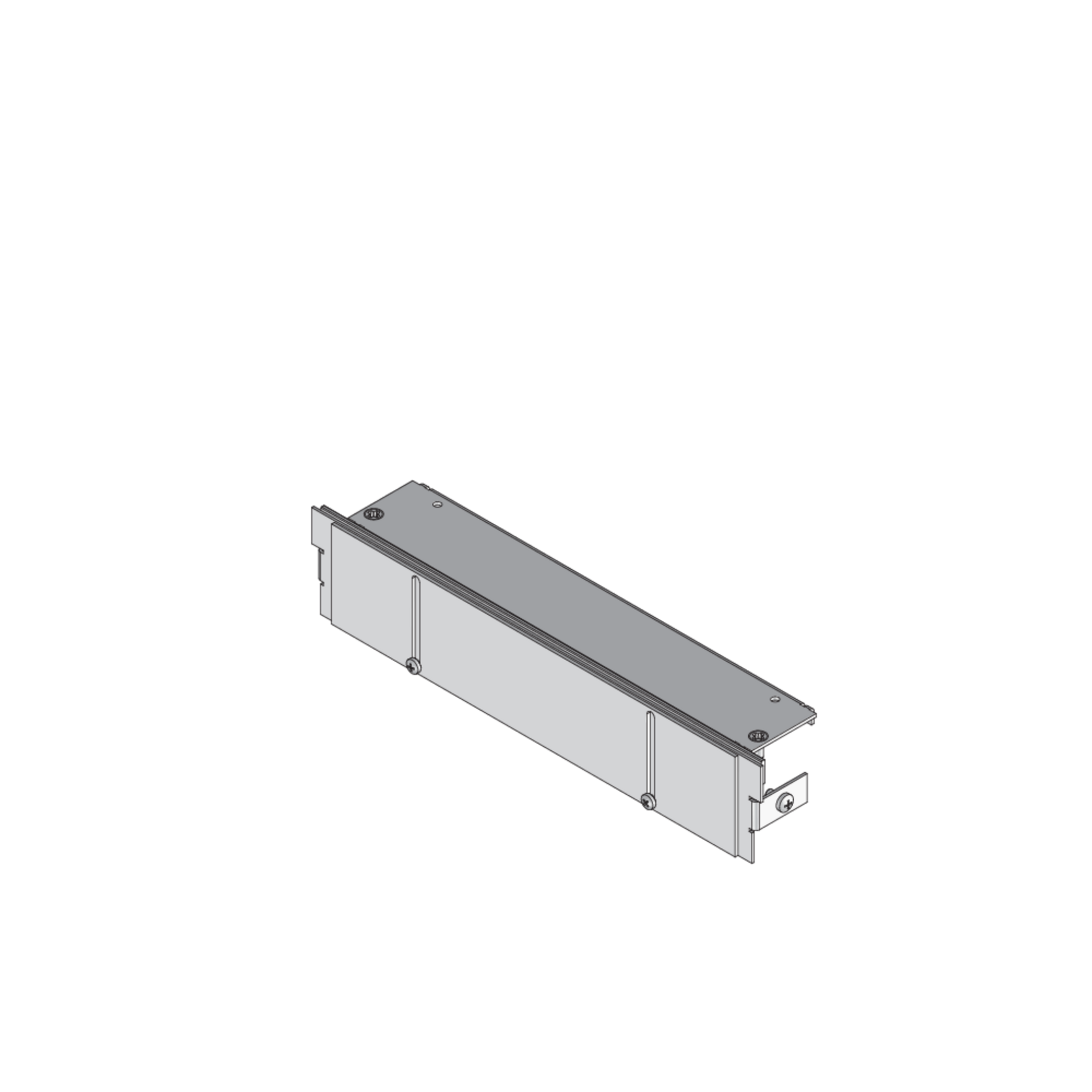

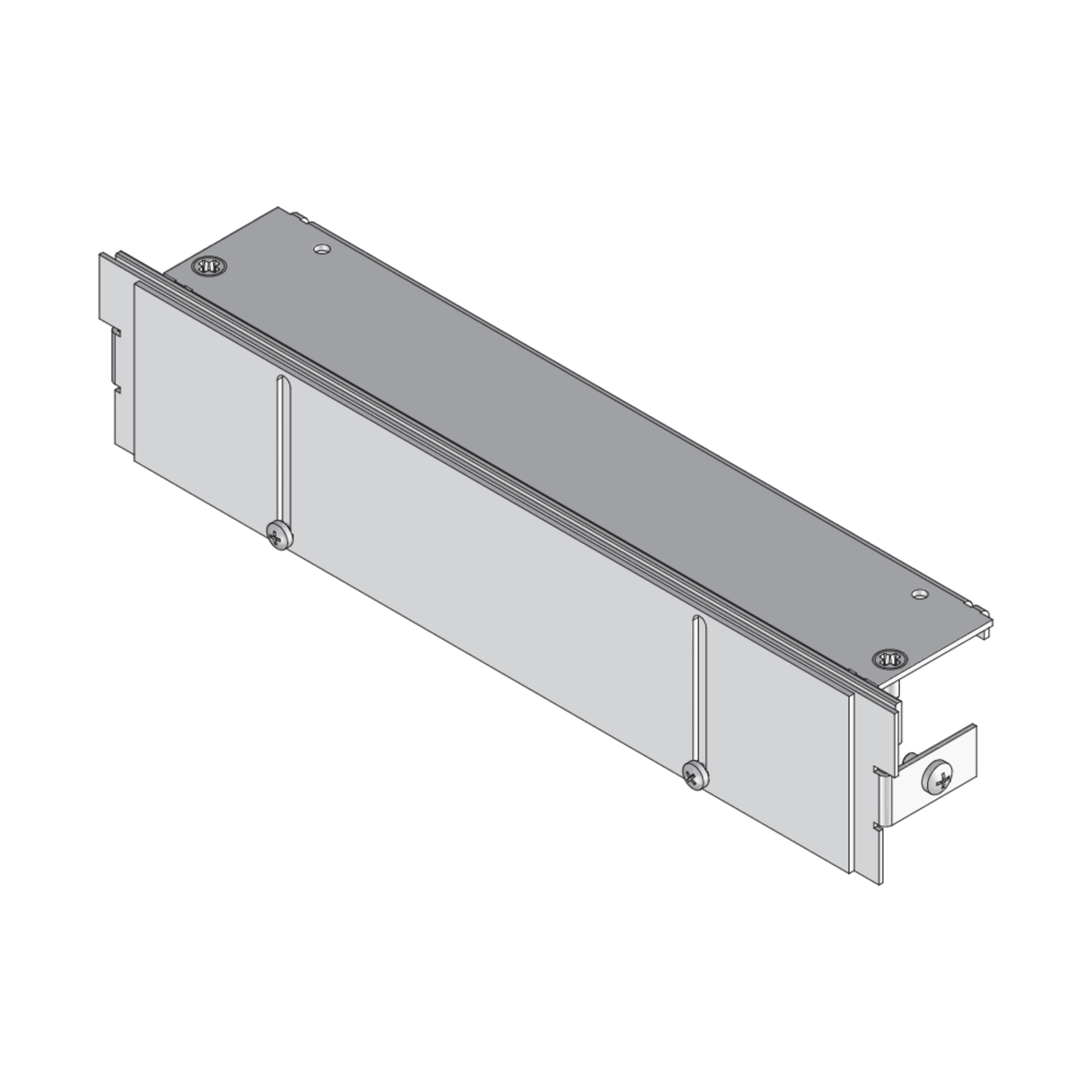

Bei den Bauelementen UEBSES handelt es sich um Endstücke, die dem Verschließen estrichbündiger Kanäle dienen. Die Produktlösungen sind an eine Bodenbelagshöhe von 3 mm anpassbar. Sie werden aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und in einer minimalen Einbauhöhe von 60 oder 100 mm, einem Nivellierbereich von 50 mm, einer Breite von 200 bis 500 mm und inklusive einer Traverse geliefert.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

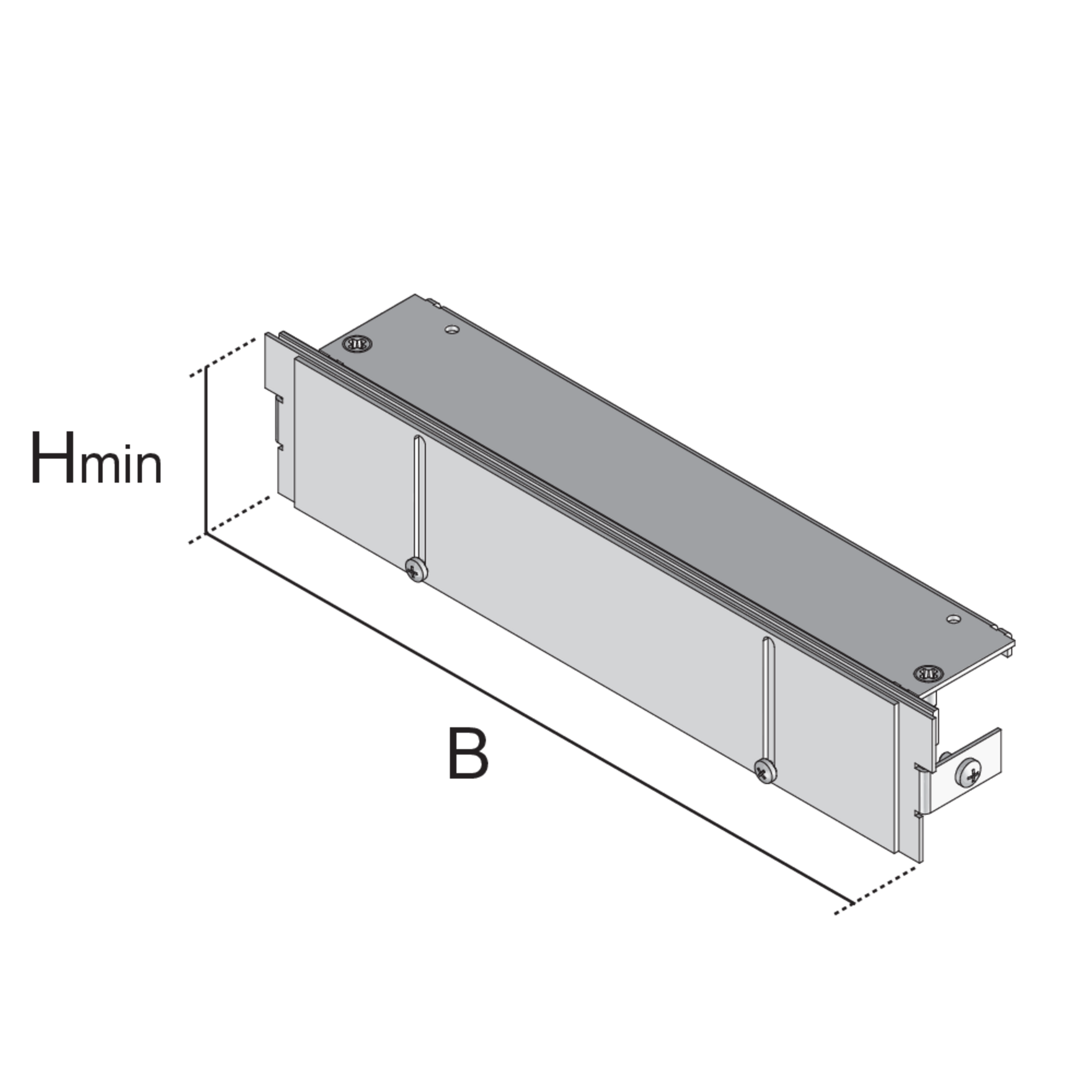

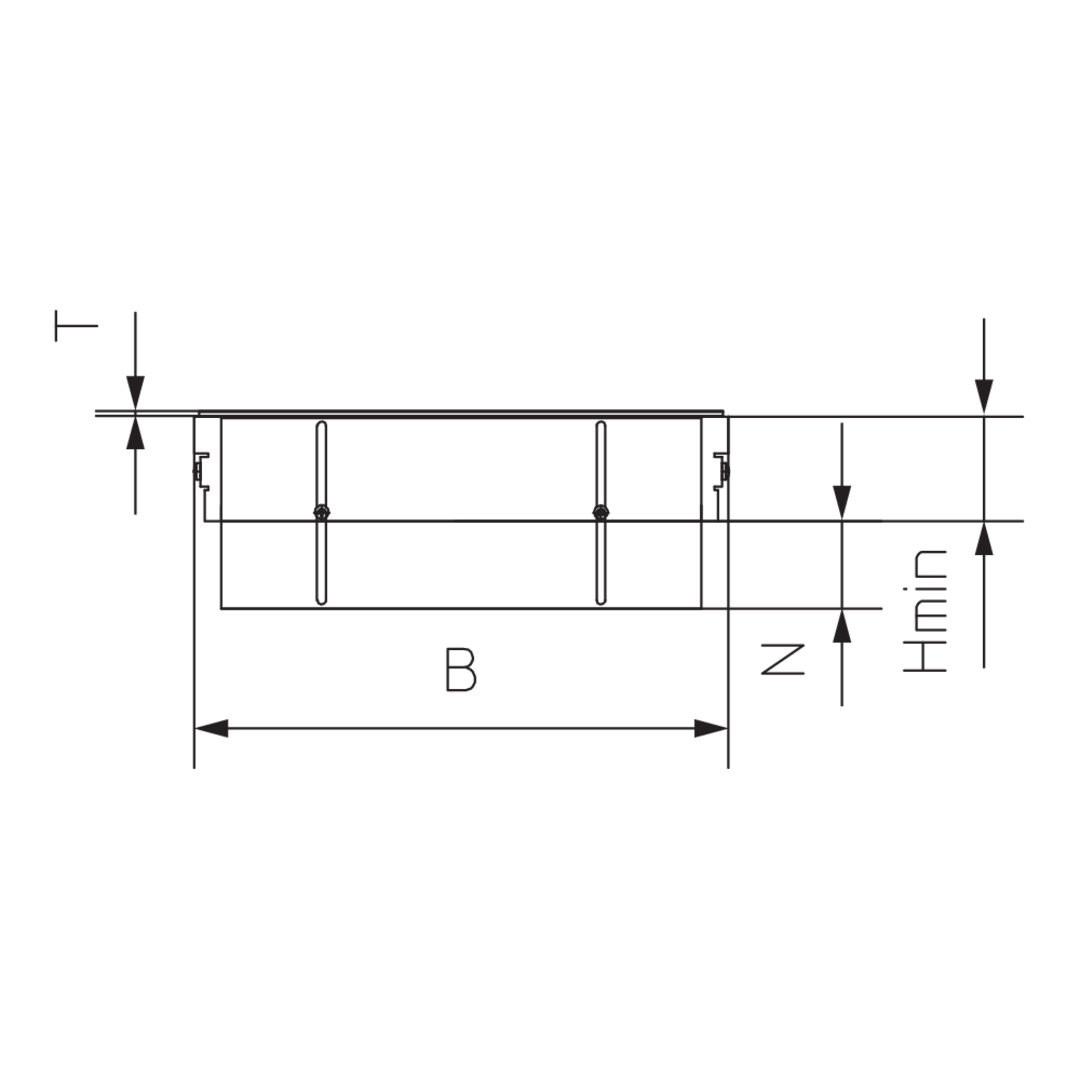

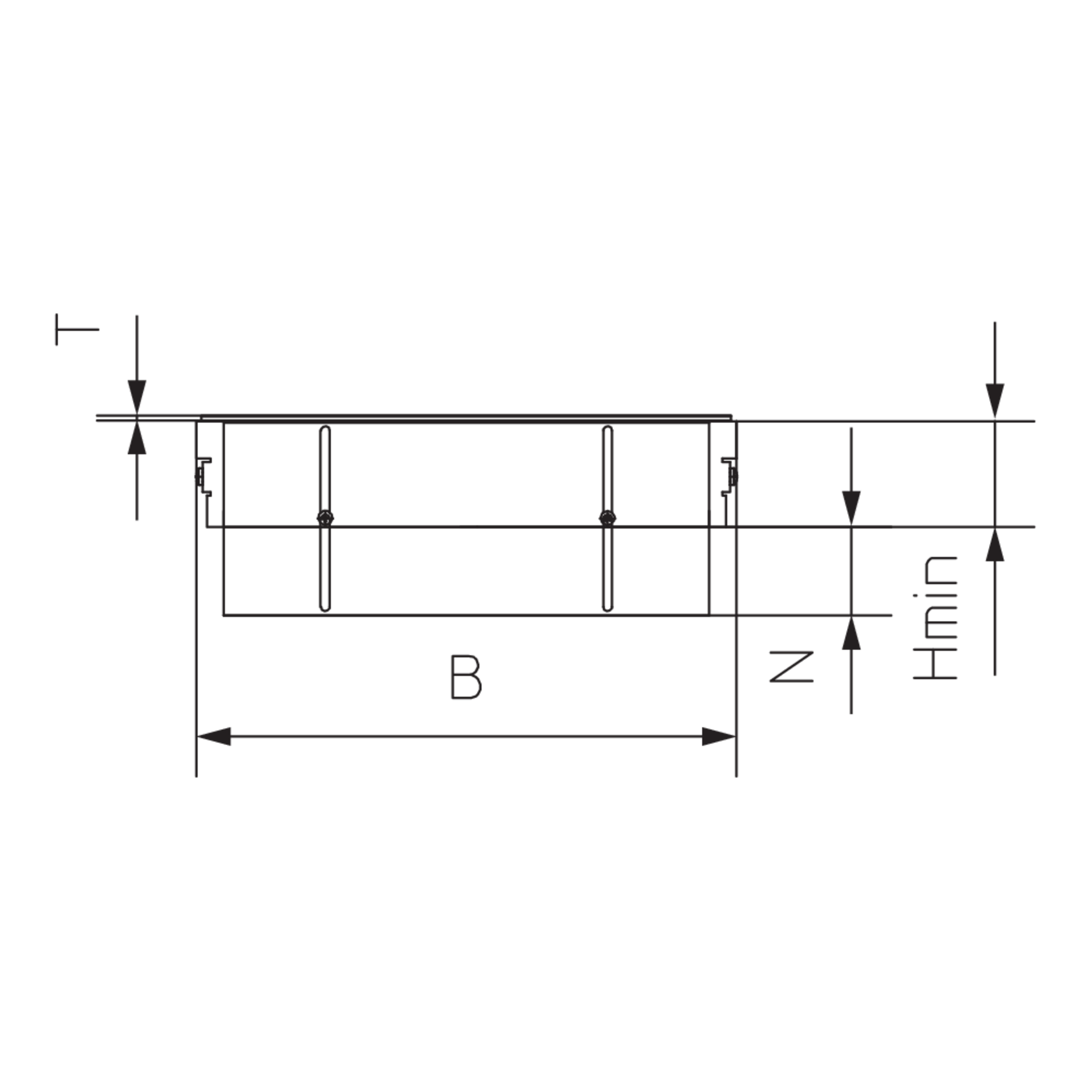

Varianten

Artikel

Hmin

min. Einbauhöhe

B

Breite

N

Nivellierbereich

G

Gewicht je Lagermengeneinheit
  • UEBSES 100-20S
    Endstück,
    min. Einbauhöhe
    100 mm
    Breite
    200 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    0.731 kg
    Mehr Informationen
  • UEBSES 100-30S
    Endstück,
    min. Einbauhöhe
    100 mm
    Breite
    300 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    1.093 kg
    Mehr Informationen
  • UEBSES 100-40S
    Endstück,
    min. Einbauhöhe
    100 mm
    Breite
    400 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    1.454 kg
    Mehr Informationen
  • UEBSES 100-50S
    Endstück,
    min. Einbauhöhe
    100 mm
    Breite
    500 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    1.746 kg
    Mehr Informationen
  • UEBSES 60-20S
    Endstück,
    min. Einbauhöhe
    60 mm
    Breite
    200 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    0.621 kg
    Mehr Informationen
  • UEBSES 60-30S
    Endstück,
    min. Einbauhöhe
    60 mm
    Breite
    300 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    0.920 kg
    Mehr Informationen
  • UEBSES 60-40S
    Endstück,
    min. Einbauhöhe
    60 mm
    Breite
    400 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    1.219 kg
    Mehr Informationen
  • UEBSES 60-50S
    Endstück,
    min. Einbauhöhe
    60 mm
    Breite
    500 mm
    Nivellierbereich
    50 mm
    Gewicht je Lagermengeneinheit
    1.448 kg
    Mehr Informationen

Details
