UEBSBD

Blindkassette, eckig

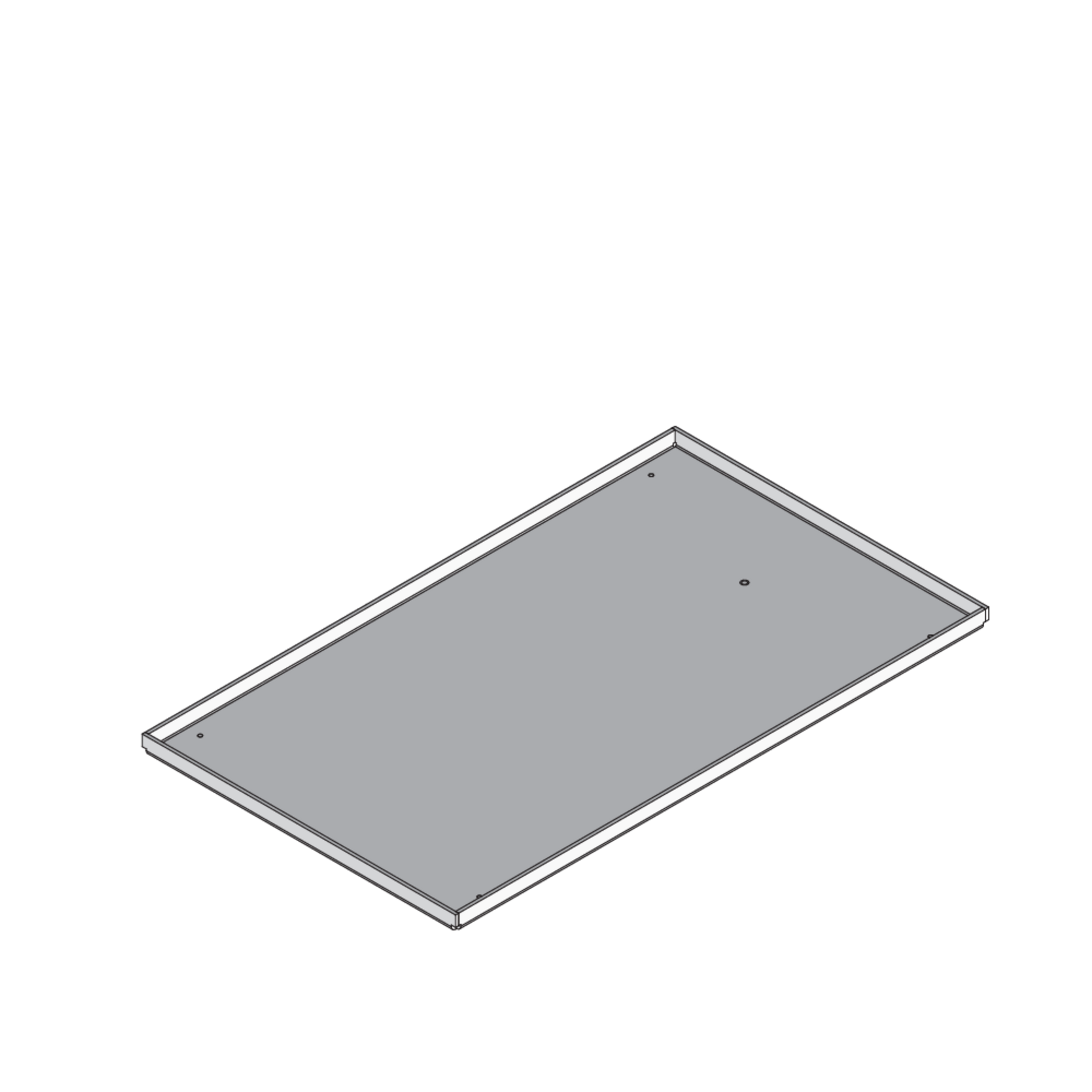

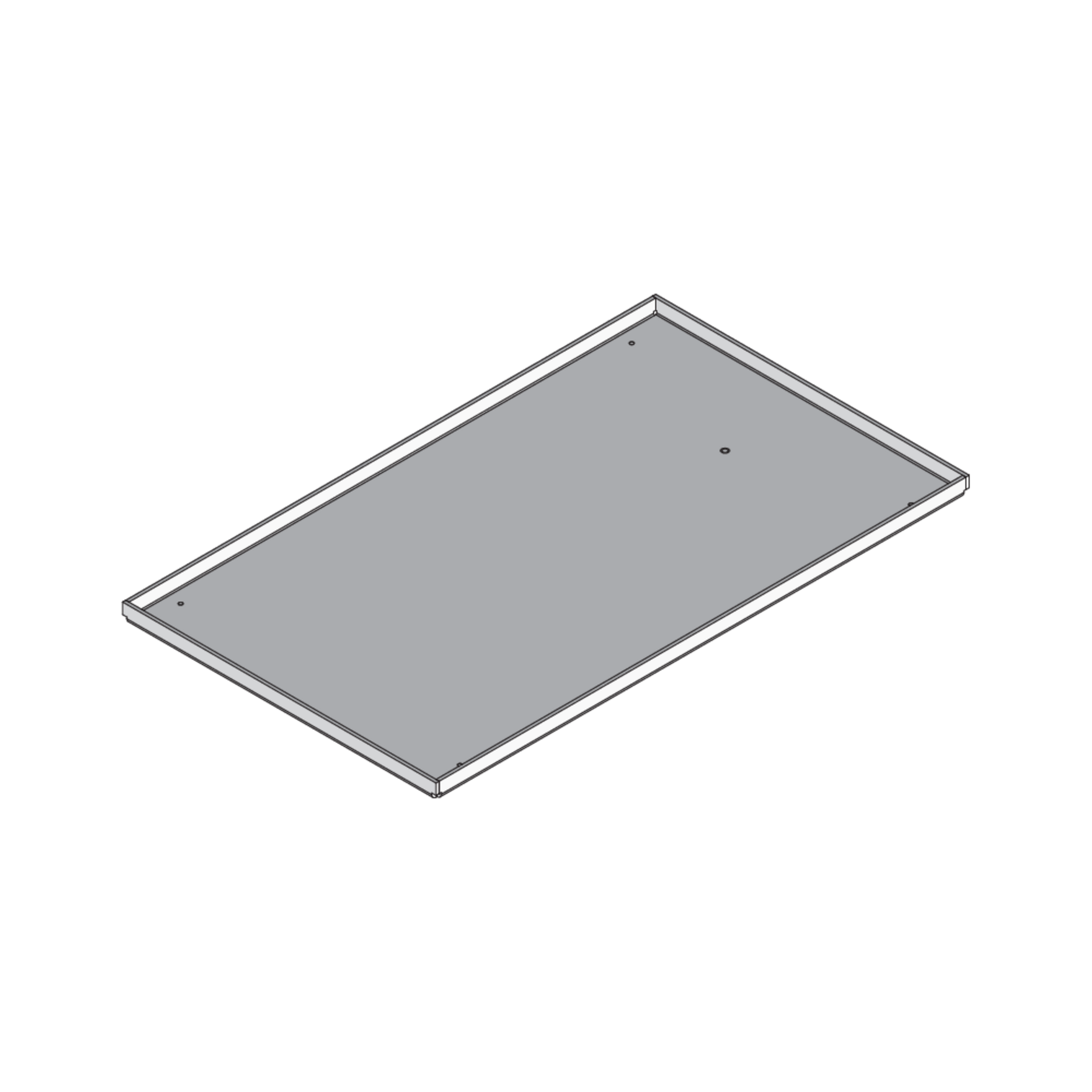

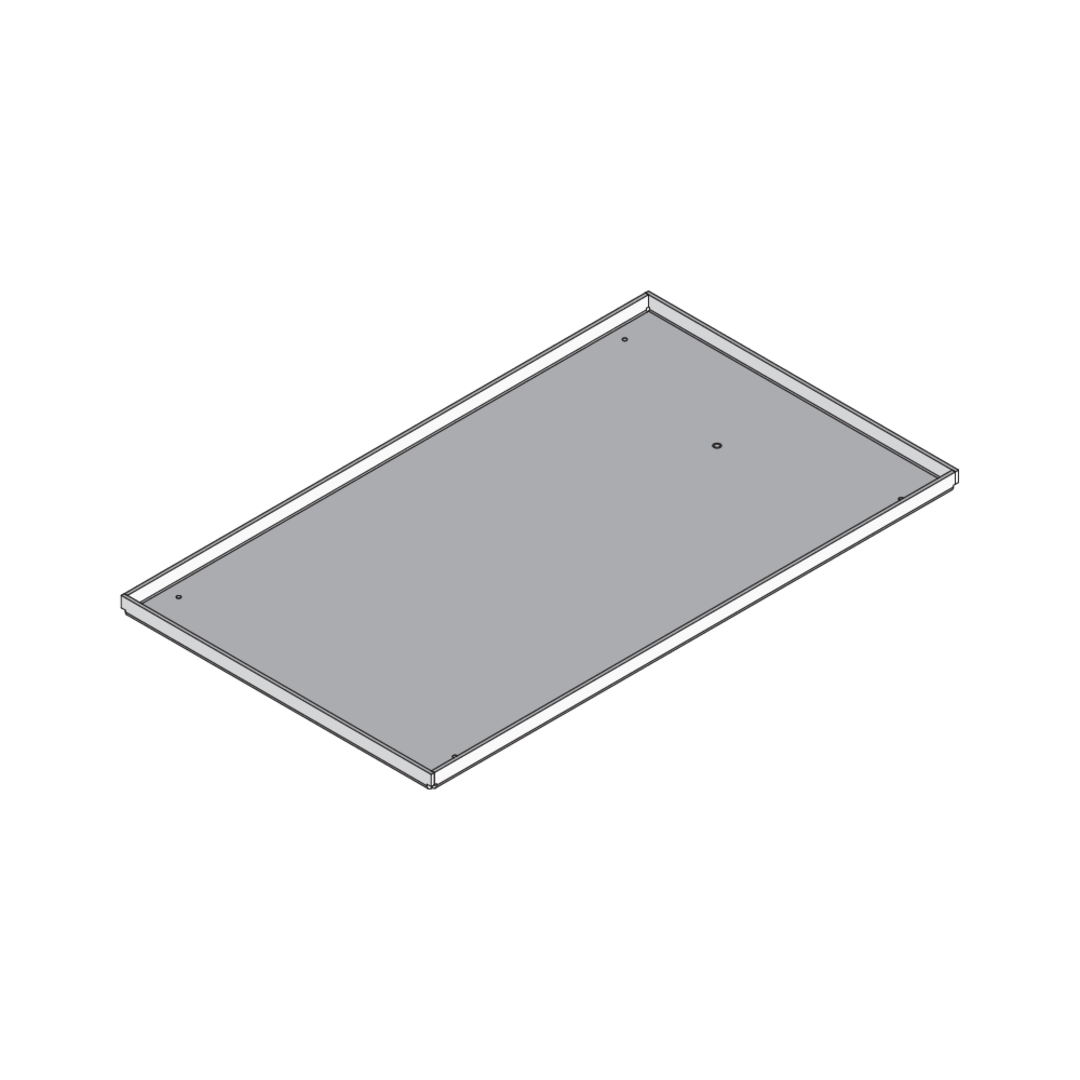

Bei den Bauelementen UEBSBD handelt es sich um viereckige Blindkassetten, die mit ihren Stoßkanten auf die Seitenwände estrichbündiger Kanalsysteme montiert werden. Sie sind im Austausch mit Blinddeckeln in Räumen mit Büroverkehrslasten verwendbar. Die Kassetten werden aus rostfreiem Edelstahl mit Chrom- und Nickellegierungen (Werkstoff Nr. 1.4301, V2A) gefertigt und besitzen eine VDE-Zulassung nach DIN EN 50085. Sie sind in einer Länge von 500 mm, einer Materialstärke von 3 mm, in zwei verschiedenen Höhen- und Tiefenmaßen und einer Breite ab 194 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

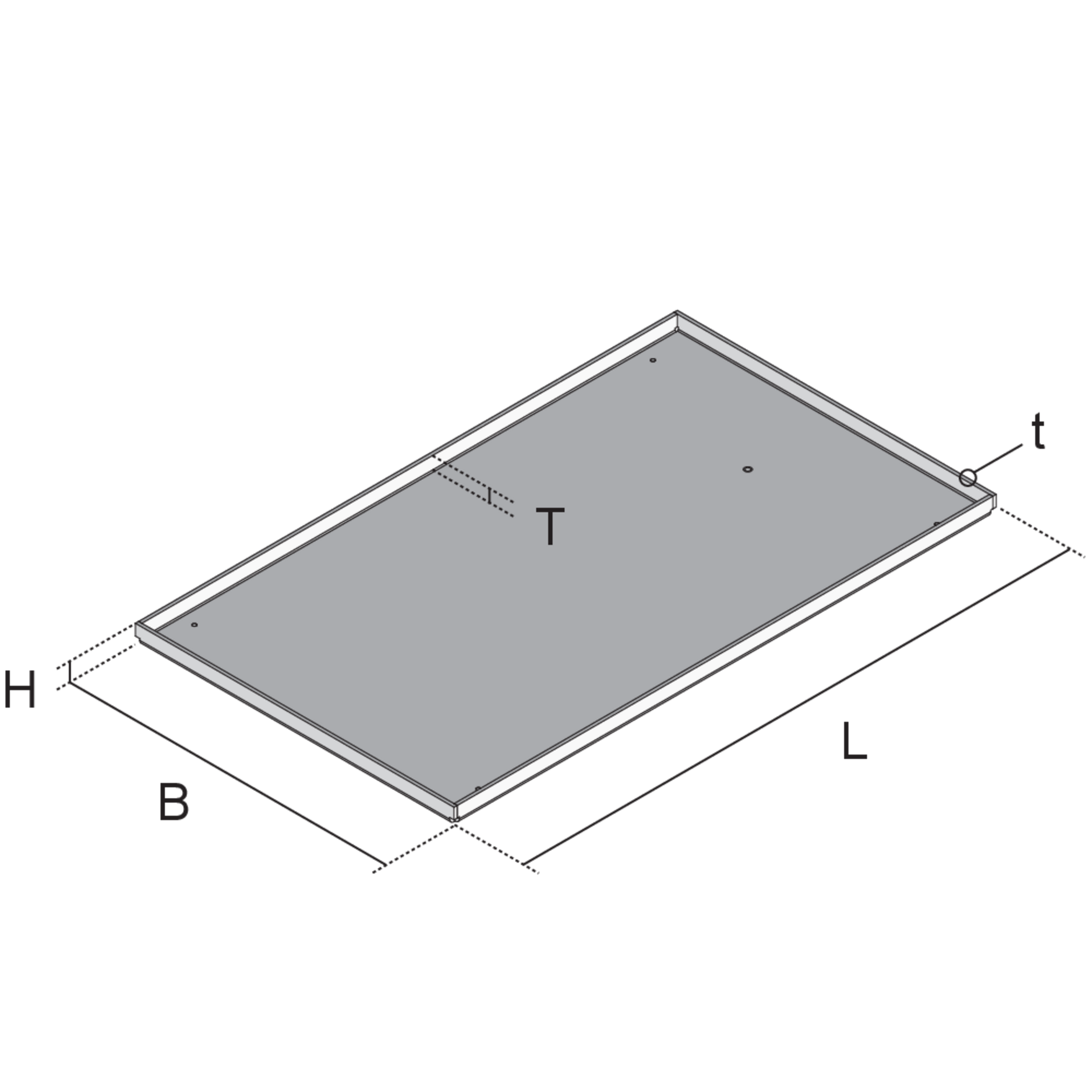

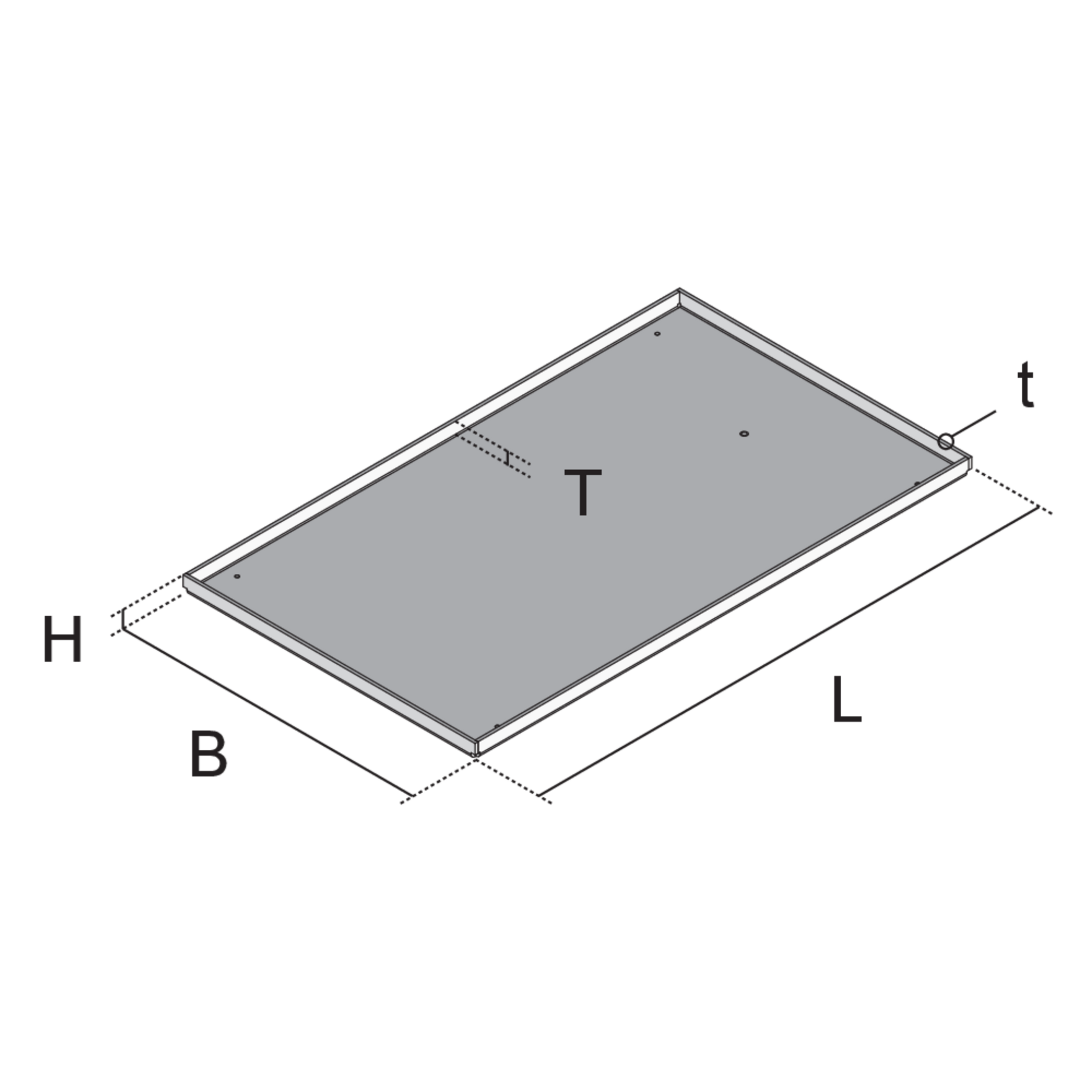

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBSBD 15-20E
    Blindkassette,
    Höhe
    15 mm
    Breite
    200 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    2.677 kg
    Mehr Informationen
  • UEBSBD 15-30E
    Blindkassette,
    Höhe
    15 mm
    Breite
    300 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    3.916 kg
    Mehr Informationen
  • UEBSBD 15-40E
    Blindkassette,
    Höhe
    15 mm
    Breite
    400 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    5.155 kg
    Mehr Informationen
  • UEBSBD 15-50E
    Blindkassette,
    Höhe
    15 mm
    Breite
    500 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    12 mm
    Gewicht je Lagermengeneinheit
    6.390 kg
    Mehr Informationen
  • UEBSBD 25-20E
    Blindkassette,
    Höhe
    25 mm
    Breite
    200 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    3.003 kg
    Mehr Informationen
  • UEBSBD 25-30E
    Blindkassette,
    Höhe
    25 mm
    Breite
    300 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    4.289 kg
    Mehr Informationen
  • UEBSBD 25-40E
    Blindkassette,
    Höhe
    25 mm
    Breite
    400 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    5.576 kg
    Mehr Informationen
  • UEBSBD 25-50E
    Blindkassette,
    Höhe
    25 mm
    Breite
    500 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    Tiefe der Bodenbelagaussparung
    22 mm
    Gewicht je Lagermengeneinheit
    6.861 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichbündige Kanalsysteme

    Technische Information

    PDF, 2 MB

    de en

  • Montageanleitung Estrichbündiges Kanalsystem UEBS

    Montageanleitung

    PDF, 963 KB

    de en

  • VDE Zertifikat 40039678 UEBS

    Zertifikat

    PDF, 260 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Estrichbündige Kanalsysteme

    BIM Daten Estrichbündige Kanalsysteme

    ZIP, 5 MB

    de en

Inklusivzubehör
