UEBS

Estrichbündiger Kanal, einzügig

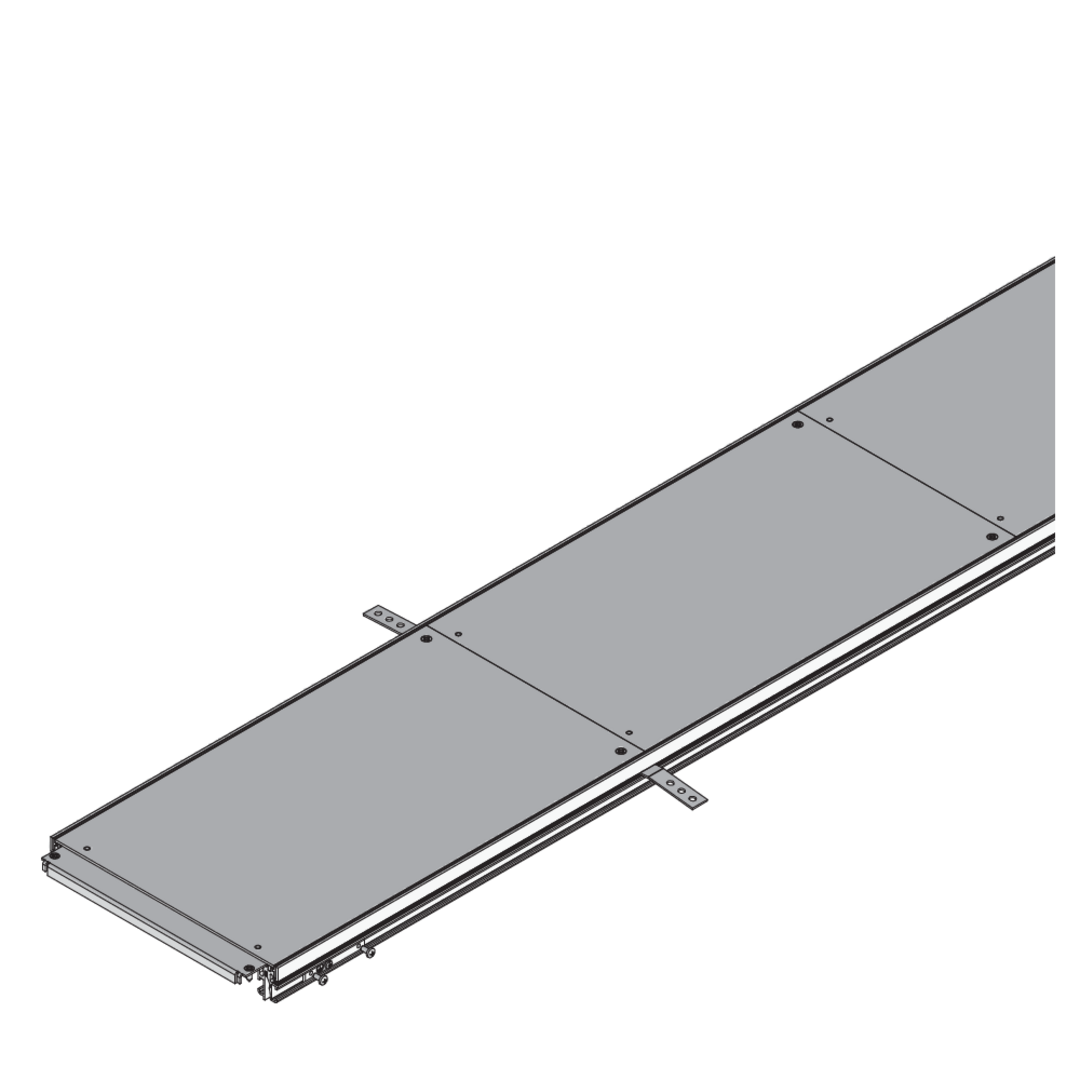

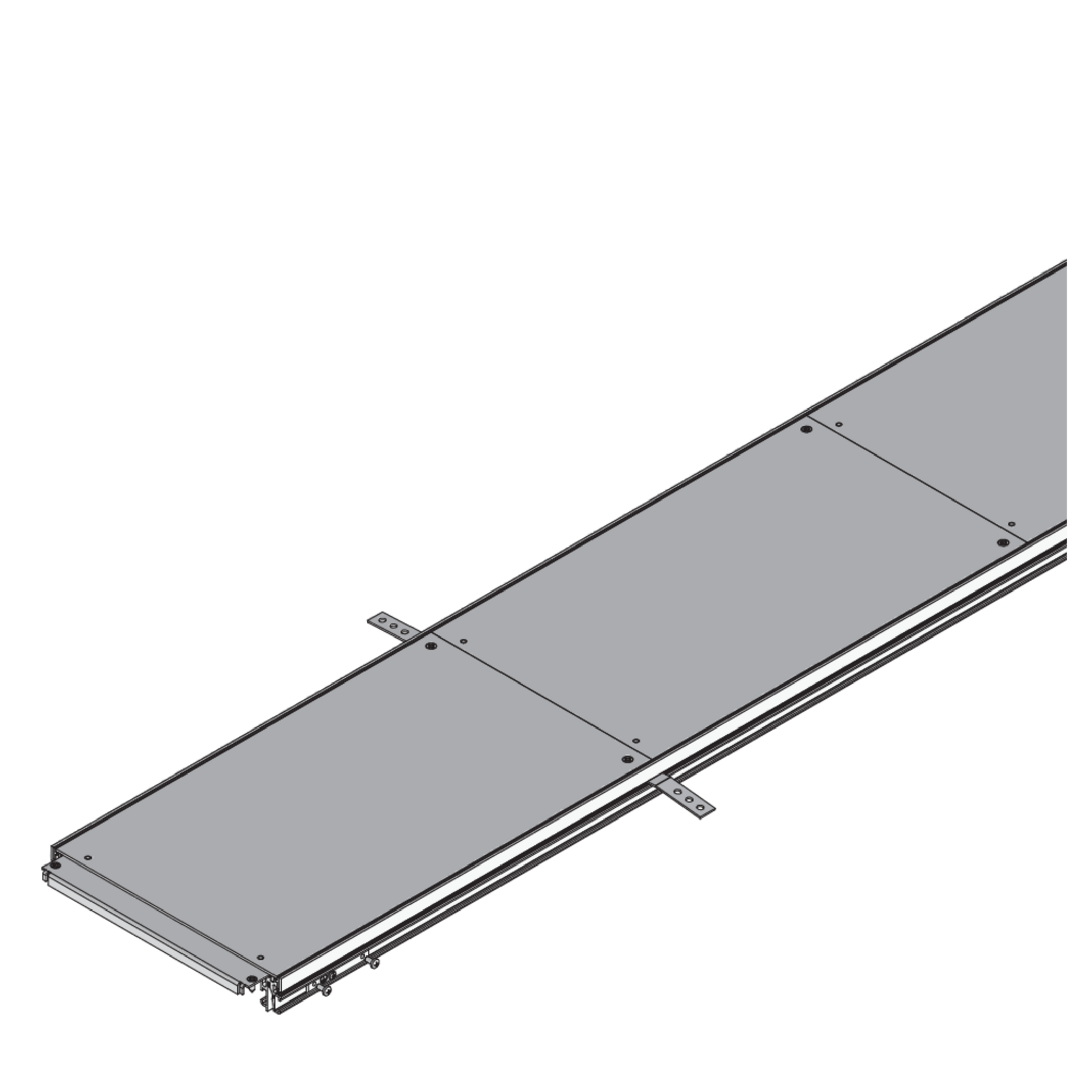

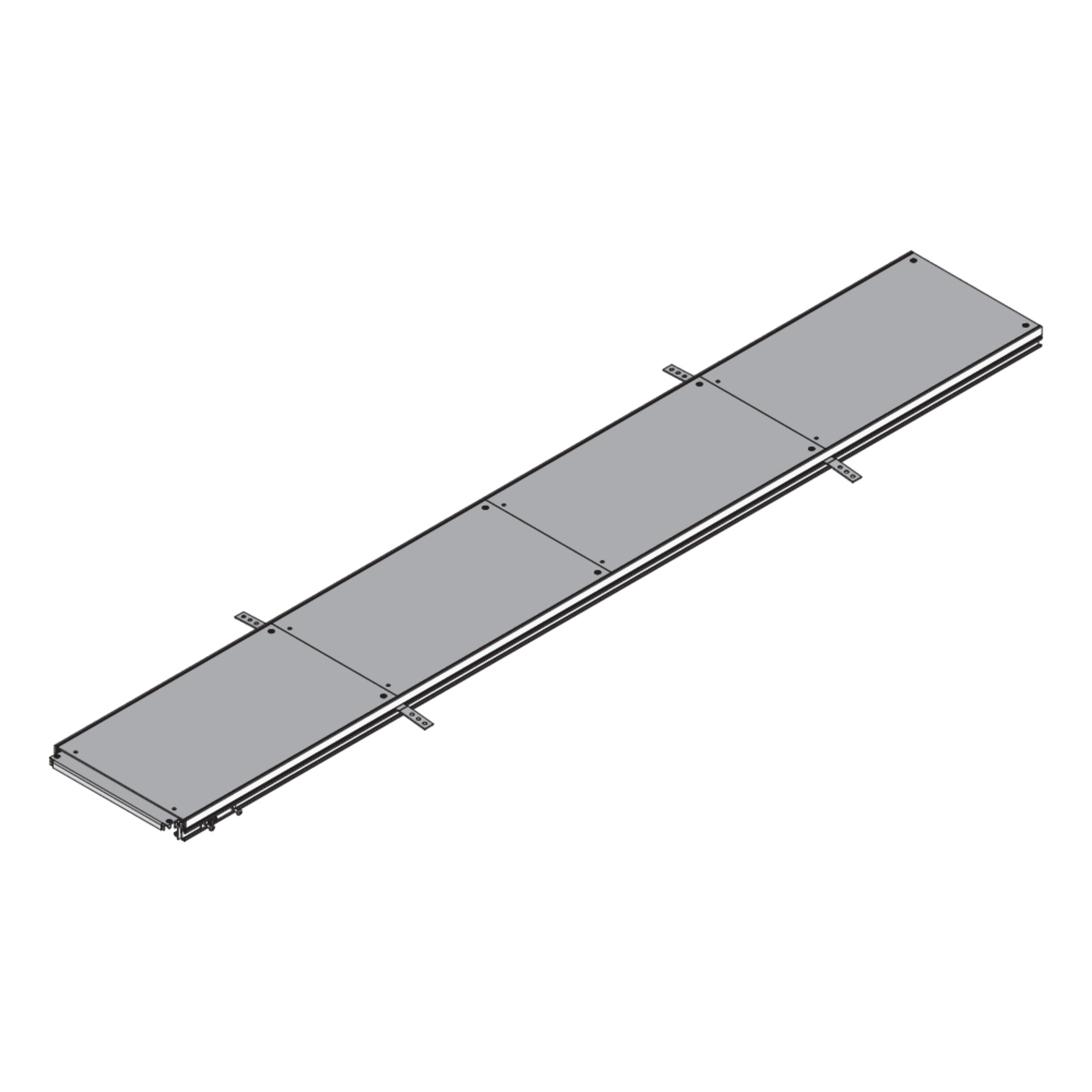

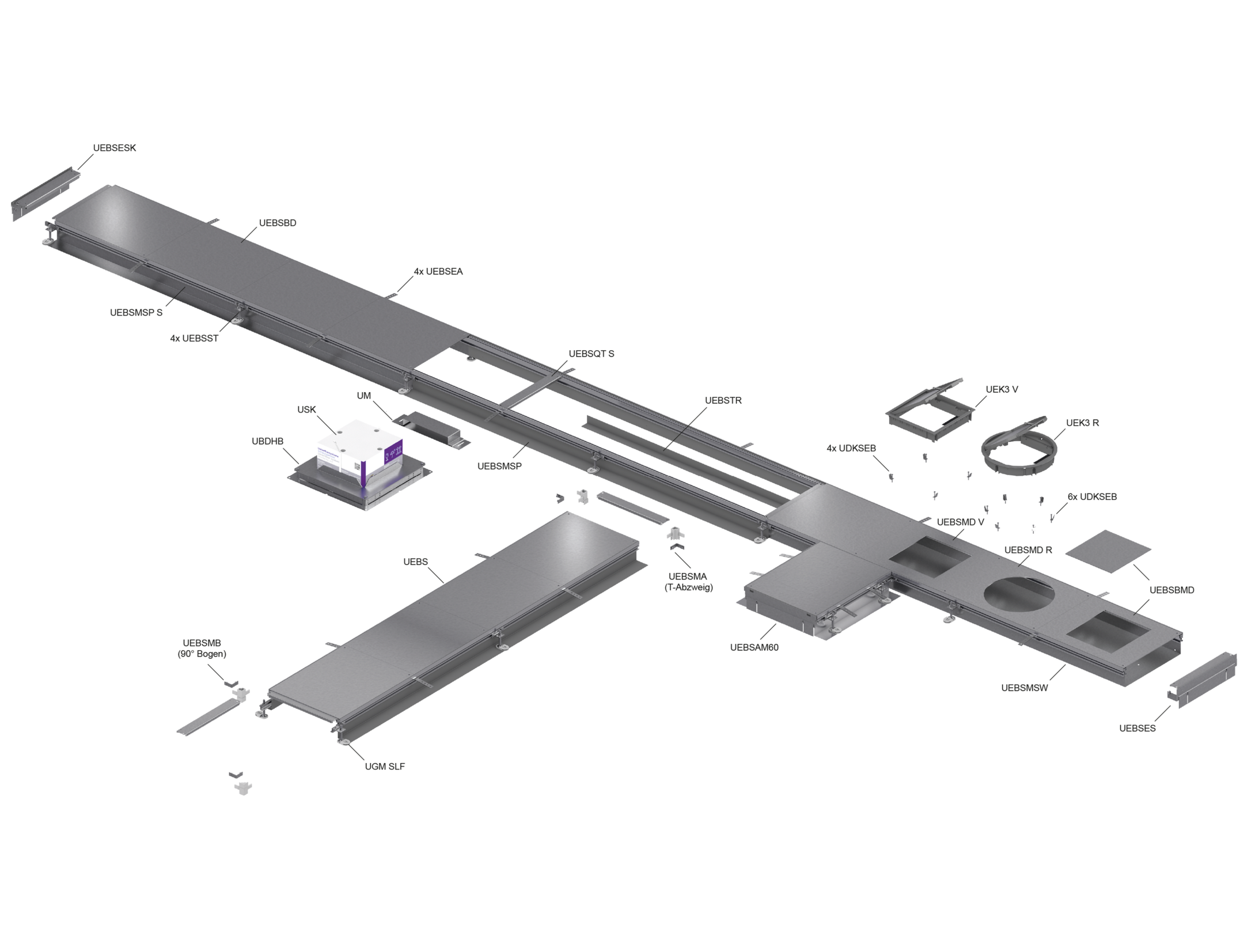

Bei den Unterflurkanalsystemen UEBS handelt es sich um estrichbündige Kanäle aus sendzimir-feuerverzinktem Stahlblech (DIN EN 10346) mit abnehmbaren, feuerverzinkten Stahlblechdeckeln. In der Standardausführung werden die Seitenprofile aus Stahlblech gefertigt, aus Kunststoff zur Trittschallentkopplung oder als geschlossene Wanne zur EMV-Verlegung. Sie haben eine minimale Einbauhöhe von 60 mm, eine Länge von 2000 mm und einen Nivellierbereich von 90 mm. Die Kanäle sind einem Breitenmaß von 200 bis 500 mm erhältlich. Die Systeme besitzen eine VDE-Zulassung (DIN EN 50085) und bestehen aus einem Kanal UEBS, zwei Seitenwänden UEBSMSP bzw. einer Wanne UEBSMSW und vier Nivellierstützen UEBSST.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

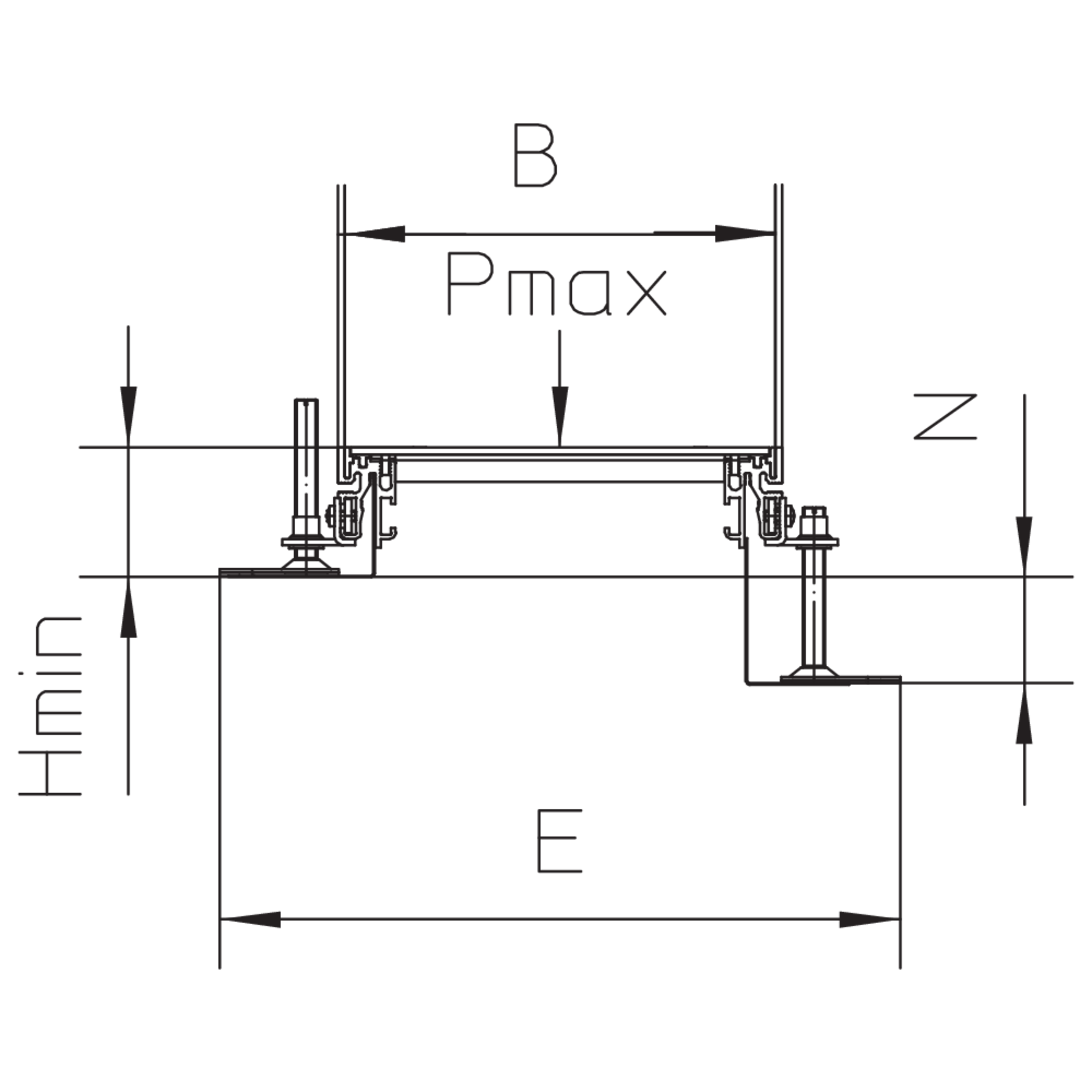

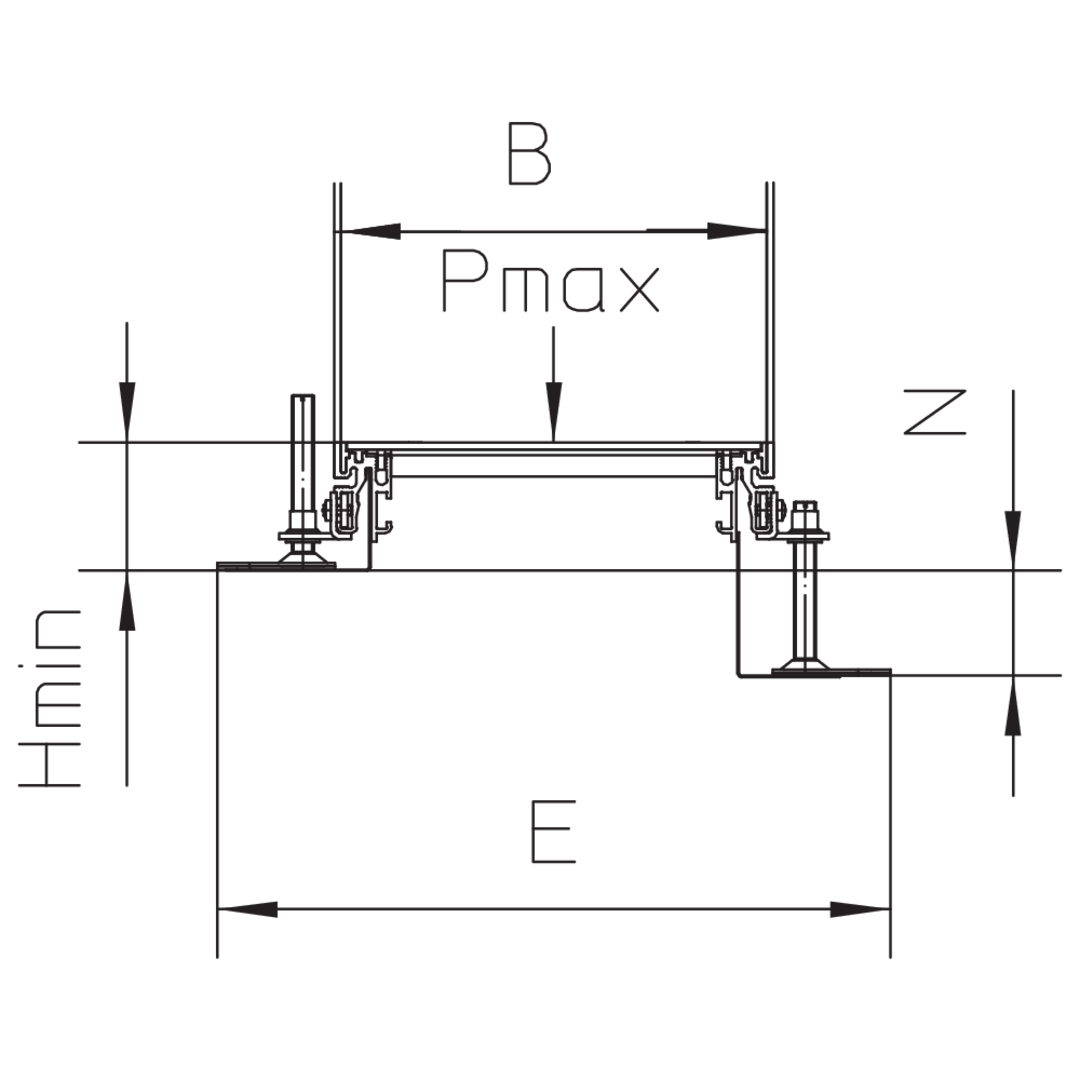

Hmin

min. Einbauhöhe

B

Breite

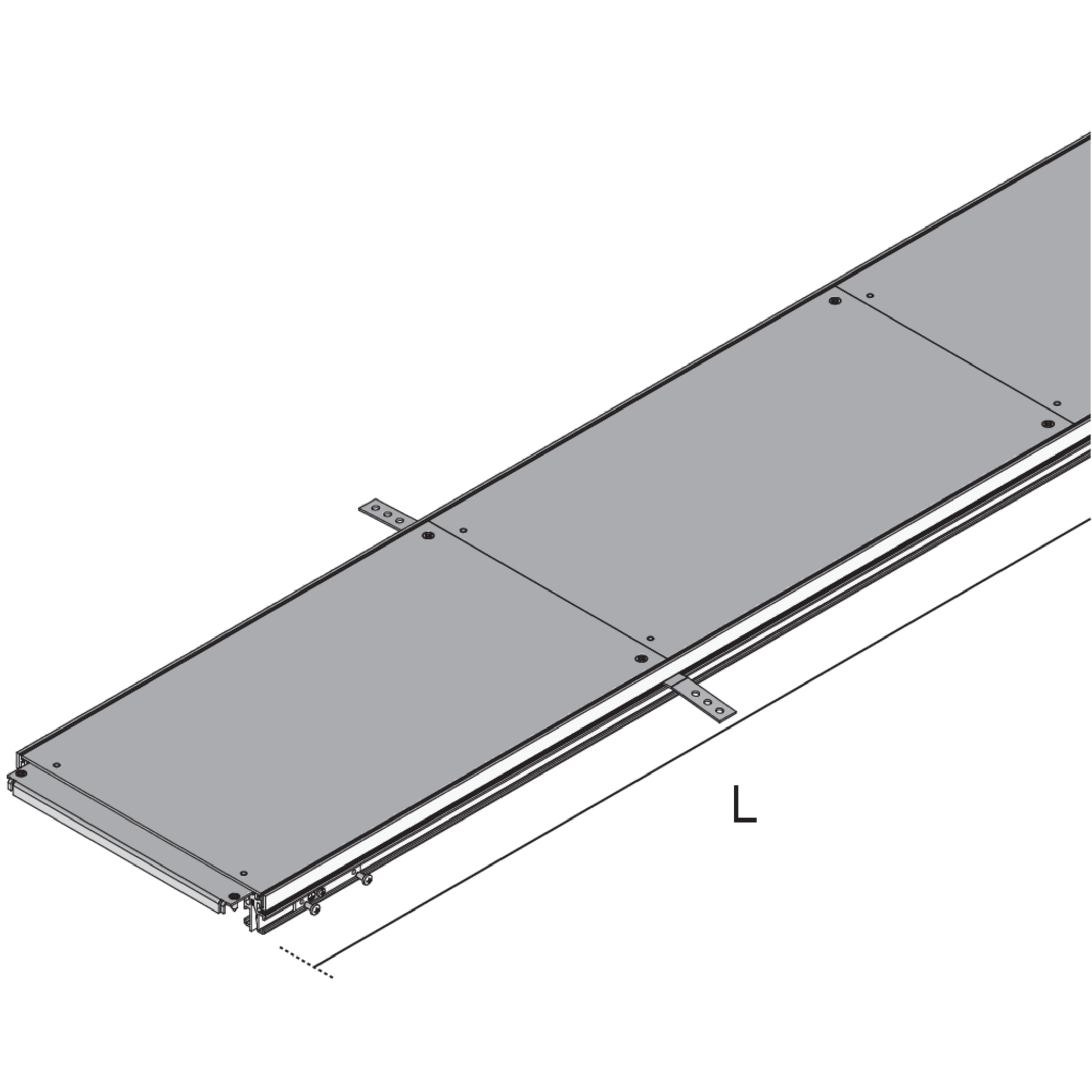

L

Länge

N

Nivellierbereich

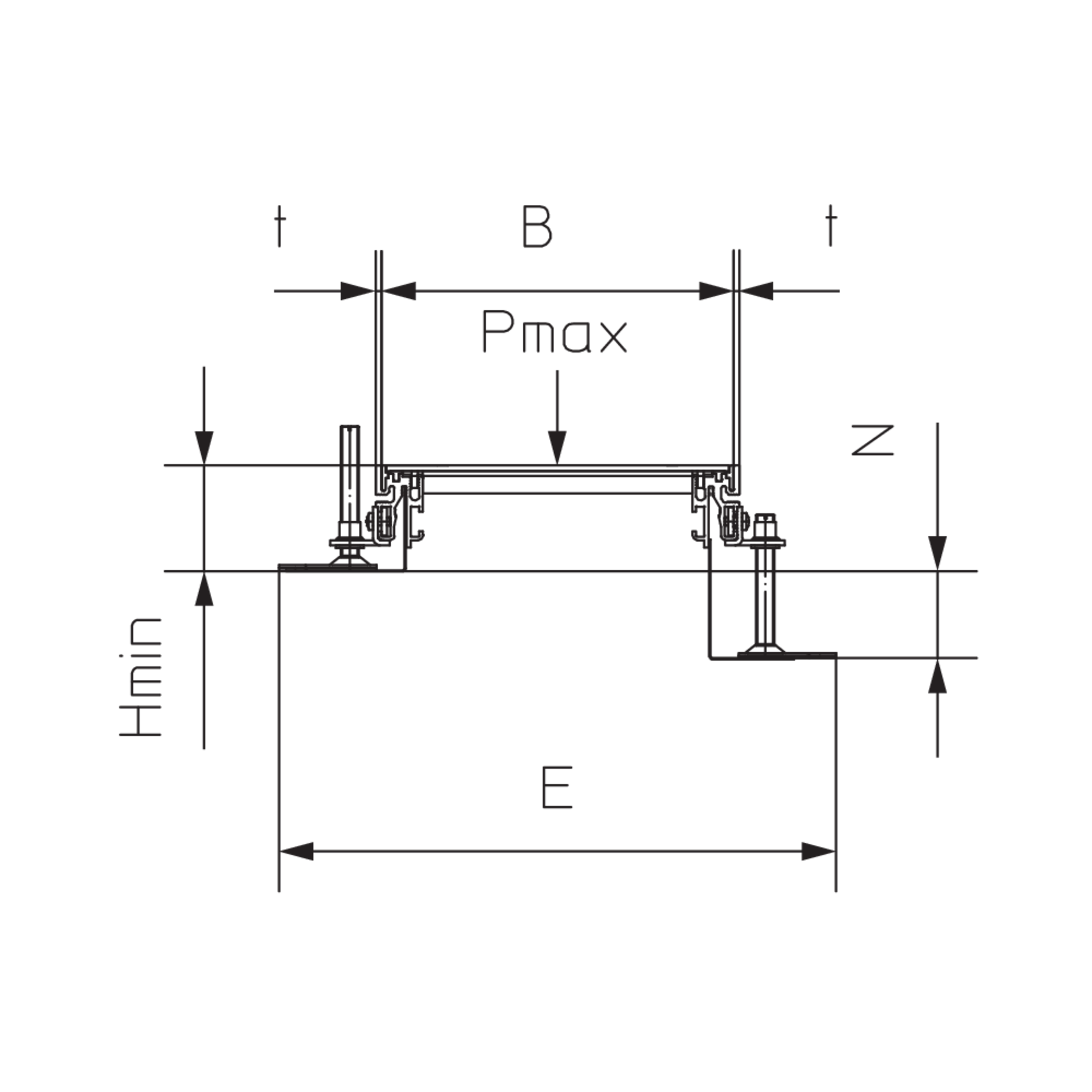

t

Materialstärke

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEBS 20S
    Estrichbündiger offener Kanal,
    min. Einbauhöhe
    60 mm
    Breite
    200 mm
    Länge
    2000 mm
    Nivellierbereich
    90 mm
    Materialstärke
    3.00 mm
    max. Belastung
    3.00 kN
    Einbaumaß
    400 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    15.141 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBS 30S
    Estrichbündiger offener Kanal,
    min. Einbauhöhe
    60 mm
    Breite
    300 mm
    Länge
    2000 mm
    Nivellierbereich
    90 mm
    Materialstärke
    3.00 mm
    max. Belastung
    3.00 kN
    Einbaumaß
    500 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    20.297 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBS 40S
    Estrichbündiger offener Kanal,
    min. Einbauhöhe
    60 mm
    Breite
    400 mm
    Länge
    2000 mm
    Nivellierbereich
    90 mm
    Materialstärke
    3.00 mm
    max. Belastung
    3.00 kN
    Einbaumaß
    600 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    25.457 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBS 50S
    Estrichbündiger offener Kanal,
    min. Einbauhöhe
    60 mm
    Breite
    500 mm
    Länge
    2000 mm
    Nivellierbereich
    90 mm
    Materialstärke
    3.00 mm
    max. Belastung
    3.00 kN
    Einbaumaß
    700 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    30.863 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichbündige Kanalsysteme

    Technische Information

    PDF, 2 MB

    de en

  • Montageanleitung Estrichbündiges Kanalsystem UEBS

    Montageanleitung

    PDF, 963 KB

    de en

  • VDE Zertifikat 40039678 UEBS

    Zertifikat

    PDF, 260 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Estrichbündige Kanalsysteme

    BIM Daten Estrichbündige Kanalsysteme

    ZIP, 5 MB

    de en

Inklusivzubehör
