UEBDSM1-2 V WD

Edelstahl-Schwerlast-Tubusdeckel-Einzelauslasskassette, 2-fach, eckig

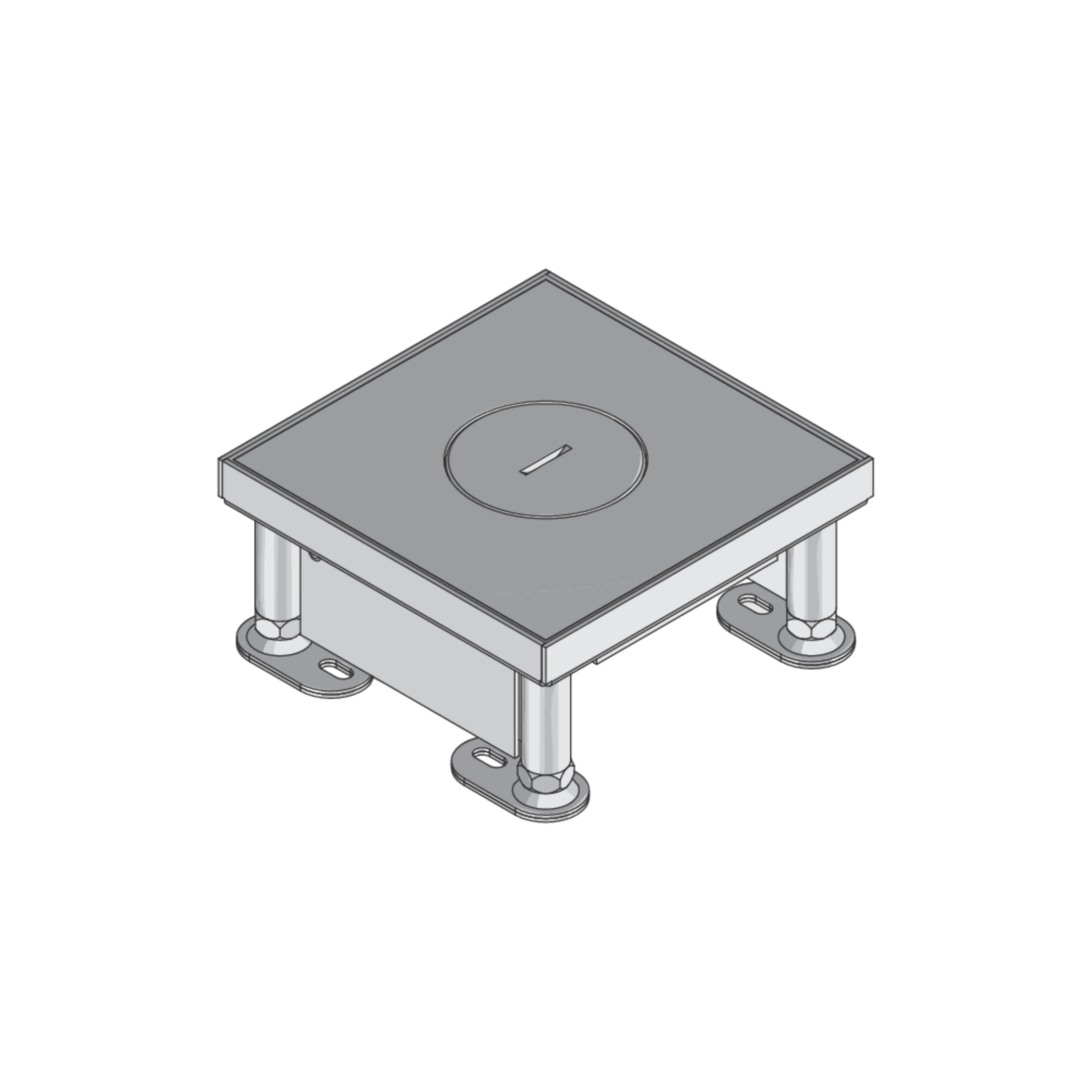

Bei den Bauelementen UEBDSM1-2 V WD handelt es sich um nivellierbare Kassetteneinbaurahmen mit Schwerlast-Tubusdeckel. Die viereckigen Einzelauslässe mit Stoßkante dienen der Aufnahme von zwei Einbaugeräten. Sie eignen sich zum Einbau in Bodendosen und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Die Kassetten und Rahmen werden aus Edelstahl (V2A) und die Unterkonstruktionen aus feuerverzinktem Stahlblech gefertigt. Sie besitzen eine plane, gestrahlte Oberfläche und sind mit einem IP-Schutzgrad von IP 22 im genutzten und IP 54 im ungenutzten Zustand erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit

  • UEBDSM1-2 15-V8-WD
    Tubuseinzelauslasskassette
    Höhe
    19 mm
    min. Einbauhöhe
    80 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    45 mm
    max. Belastung
    20.00 kN
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    3.186 kg

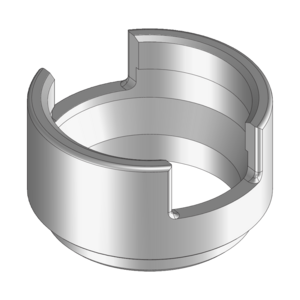

    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø130 mm: 20 kN
