Art.-Nr. UEBDSM 35-V8-WD

Schwerlast-Kassetteneinheit,

Edelstahl-Schwerlast-Tubusdeckeleinheit, 3-fach, eckig

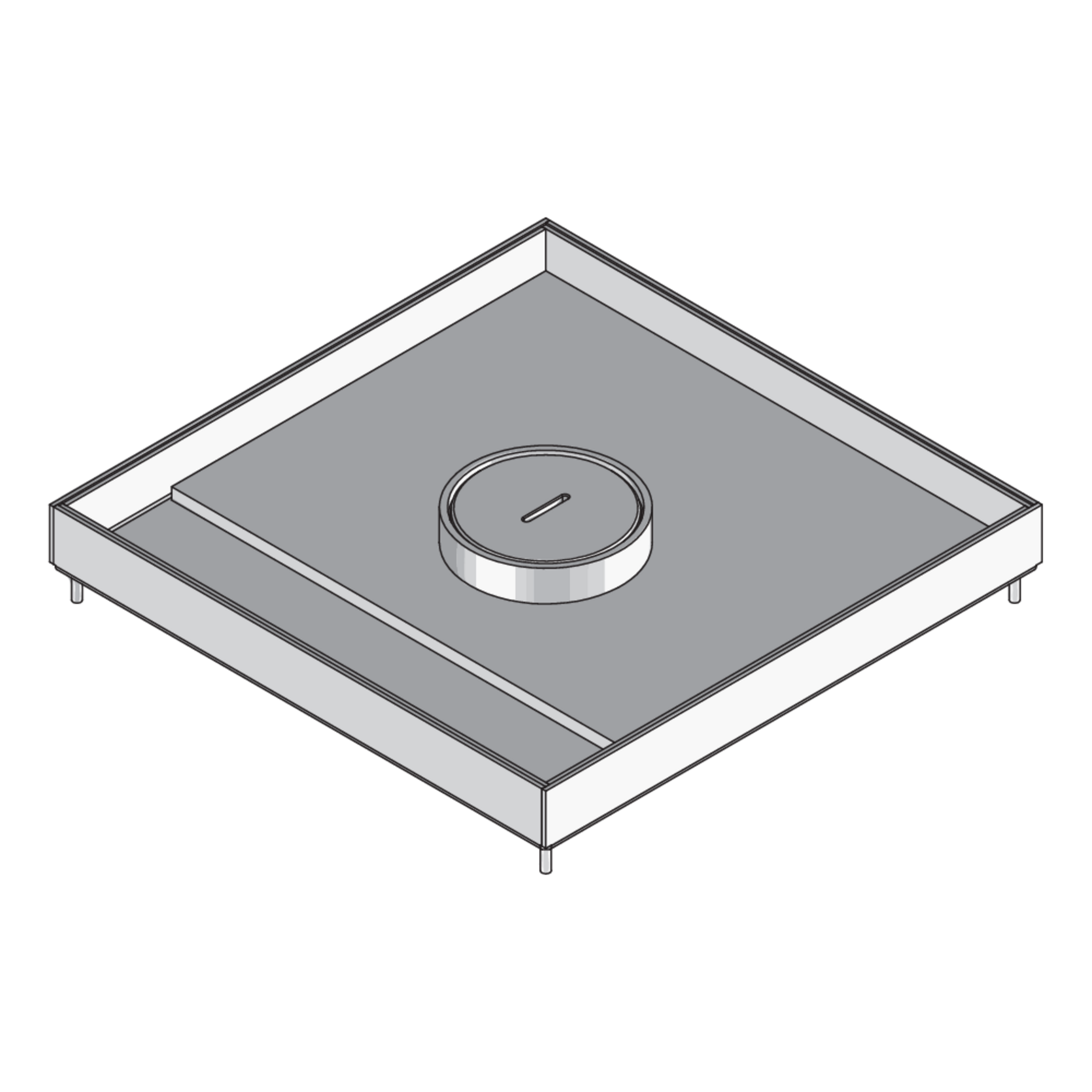

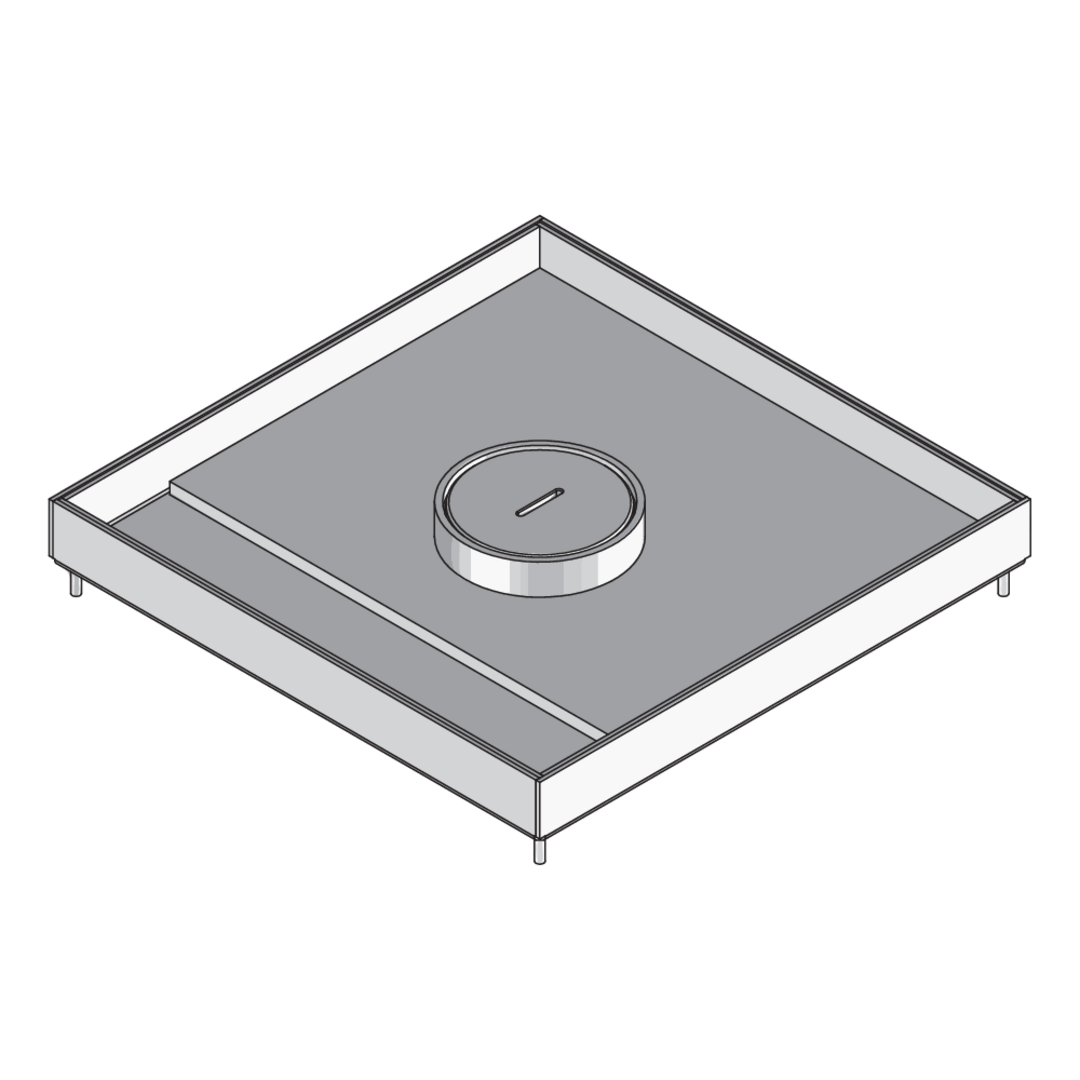

Bei den Bauelementen UEBDSM V WD handelt es sich um viereckige Schwerlast-Tubusdeckeleinheiten. Sie bestehen aus einer Schwerlast-Tubusauslasskassette mit verschraubtem Tubusmontagesatz und Gummidichtung. Die Einheiten eignen sich zur Montage auf Nivelliereinheiten in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit hohen Verkehrslasten und nehmen dort max. 3 Gerätebecher mit Installationsgeräten auf. Sie sind aus Edelstahl V2A gefertigt mit einem IP-Schutzgrad im nicht genutzten Zustand von IP 54 und im genutzten Zustand einem IP-Schutzgrad von IP 22. Sie sind mit einem Einbaumaß von 261 x 261 mm erhältlich.

Art.-Nr.
UEBDSM 35-V8-WD
Höhe
39 mm
min. Einbauhöhe
105 mm
Breite
258 mm
Länge
258 mm
max. Belastung
20.00 kN
max. Anzahl installierbarer Gerätebecher
3
Einbaumaß
261 x 261 mm
IP-Schutzgrad im genutzten Zustand
IP 22
IP-Schutzgrad im nicht genutzten Zustand
IP 54
Tiefe der Bodenbelagaussparung
24.5 mm
Gewicht je Lagermengeneinheit
6.051 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEBDSM 25-V6-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    10.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    16.5 mm
    Gewicht je Lagermengeneinheit
    4.802 kg
    Included accessories
    Mehr Informationen
  • UEBDSM 35-V6-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    10.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    26.5 mm
    Gewicht je Lagermengeneinheit
    5.179 kg
    Included accessories
    Mehr Informationen
  • UEBDSM 35-V8-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    20.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    24.5 mm
    Gewicht je Lagermengeneinheit
    6.051 kg
    Included accessories
    Mehr Informationen
  • UEBDSM 45-V6-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    49 mm
    min. Einbauhöhe
    115 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    10.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    36.5 mm
    Gewicht je Lagermengeneinheit
    5.557 kg
    Included accessories
    Mehr Informationen
  • UEBDSM 45-V8-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    49 mm
    min. Einbauhöhe
    115 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    20.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    34.5 mm
    Gewicht je Lagermengeneinheit
    6.429 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø130 mm: 6 mm Stahleinlage = 10 kN/8 mm Stahleinlage = 20 kN
