UEBDM RP WD

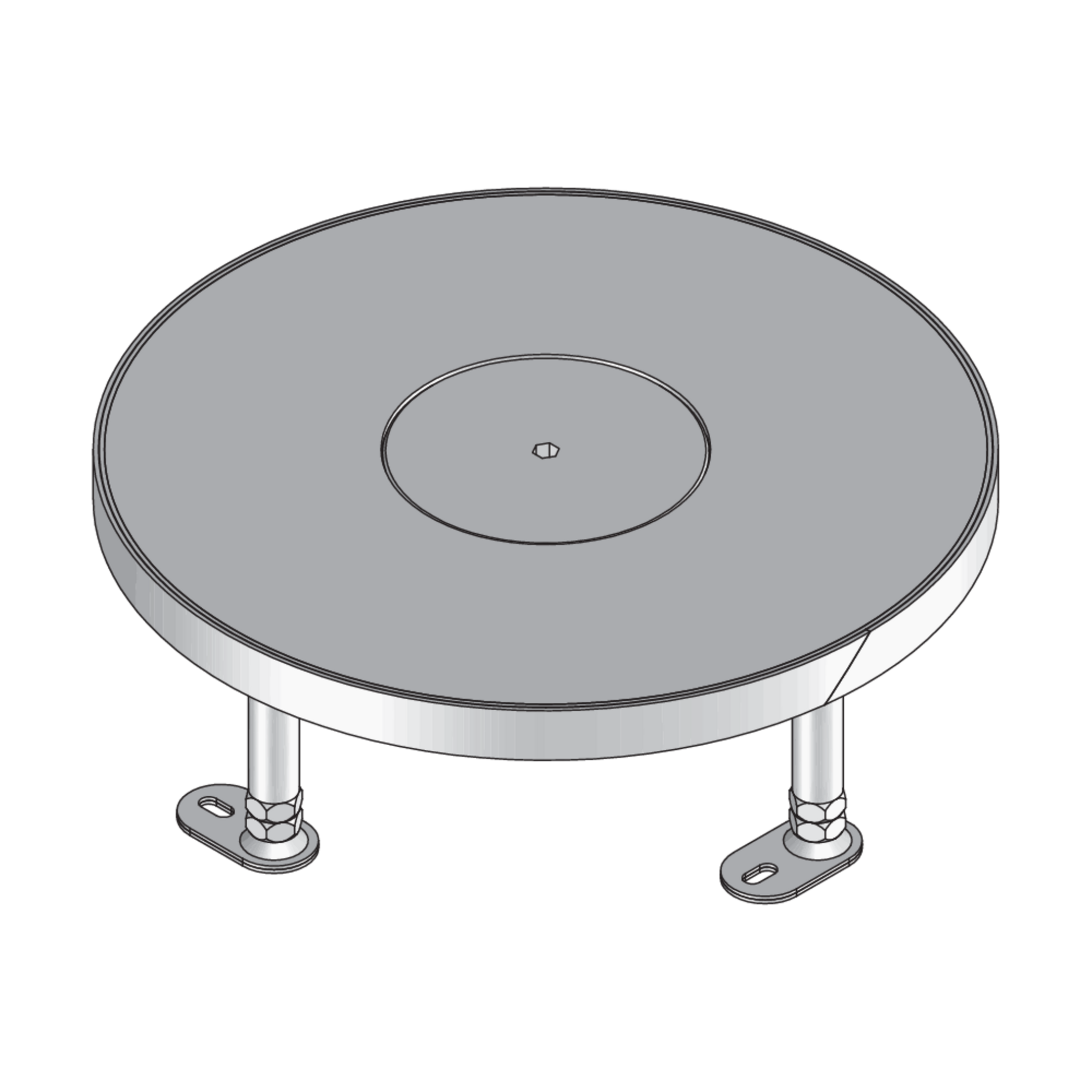

Edelstahl-Tubusdeckeleinheit, 3-fach, rund, plan

UEBDM RP WD sind runde Tubusdeckeleinheiten zur Aufnahme von max. drei Gerätebechern. Sie bestehen aus einem nivellierbaren Kassetteneinbaurahmen mit Tubusauslasskassette, einem verschraubten Tubusmontagesatz und einer Gummidichtung. Die Einheiten eignen sich für den Einbau in Bodendosen UBDHB, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Sowohl die Kassetten als auch die Tubusdeckel und Rahmen werden aus Edelstahl V2A gefertigt. Die Einheiten besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 4 kN und sind mit einem Nivellierbereich von 55 mm, einem Einbaumaß von 307 mm und einer min. Einbauhöhe von 100 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

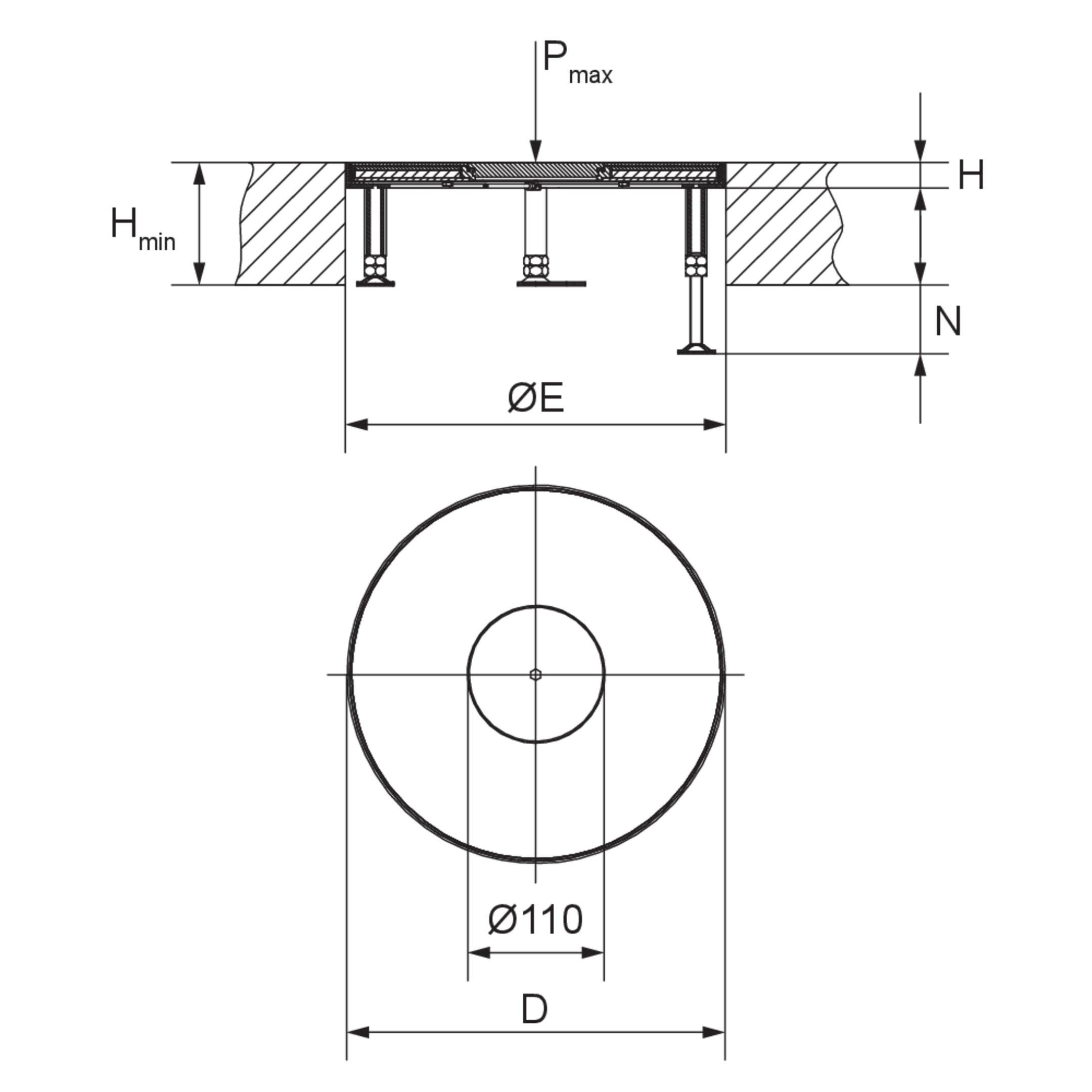

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit

  • UEBDM 15-RP-WD
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    100 mm
    Nivellierbereich
    55 mm
    max. Belastung
    4.00 kN
    Einbaudurchmesser
    304 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    6.124 kg
    Included accessories

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 4/10 kN
