UEBD RP E

Edelstahl-Blinddeckeleinheit, 3-fach, rund, plan

Bei den Einbaueinheiten UEBD RP E handelt es sich um runde Blinddeckeleinheiten mit Stoßkante zur Aufnahme von max. drei Gerätebechern. Sie bestehen aus nivellierbaren Einbaurahmen mit Blind-Einlagekassette und Gummidichtung und eignen sich für den Einsatz in nass gepflegten Räumen mit Büroverkehrslasten. Dort werden sie in Montagedeckeln, den Bodendosen und Doppel- oder Hohlraumbodenöffnungen eingebaut. Die Bauelemente werden aus Edelstahl V2A gefertigt und besitzen eine plane, gestrahlte Oberfläche, einem IP-Schutzgrad im nicht genutzten Zustand von IP 54, einer max. Belastbarkeit von 4,00 kN und sind mit einem Nivellierbereich von 55 mm und einem Einbaumaß von 307 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

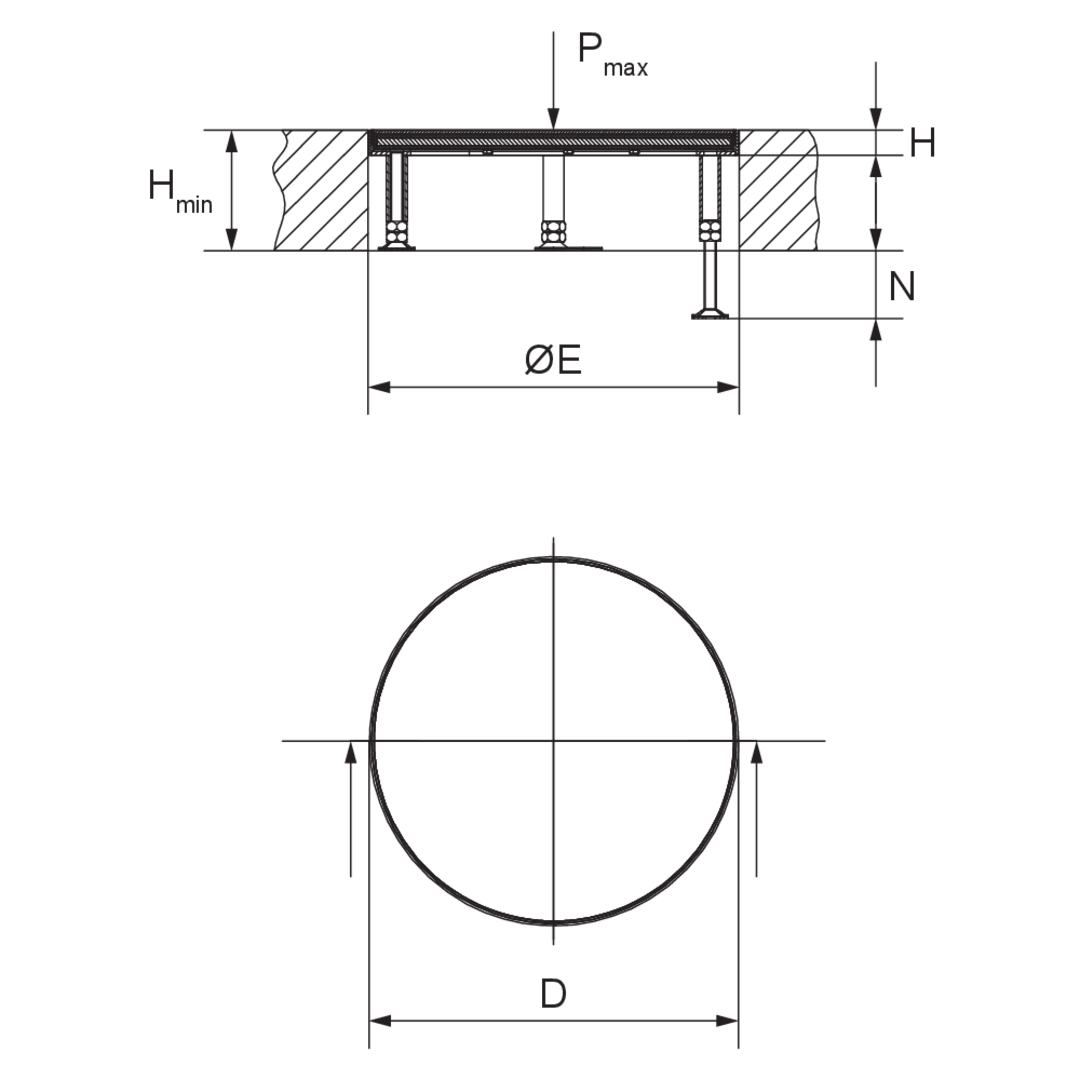

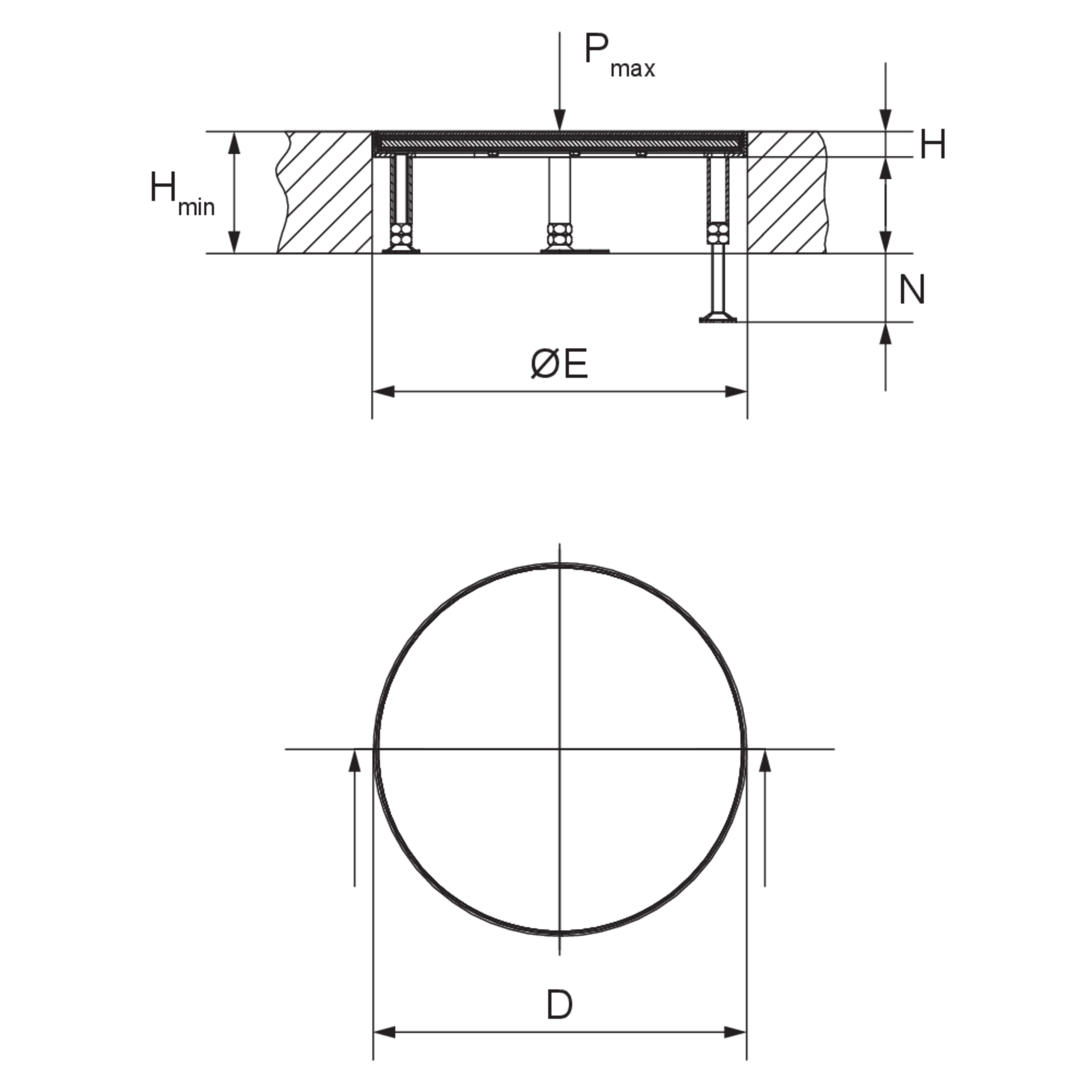

Artikel

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBD 15-RP E
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    100 mm
    Nivellierbereich
    55 mm
    max. Belastung
    4.00 kN
    Einbaudurchmesser
    304 mm
    Einbaumaß
    307 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    0 mm
    Gewicht je Lagermengeneinheit
    5.500 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
