UEBD R E

Edelstahl-Blinddeckeleinheit, 3-fach, rund

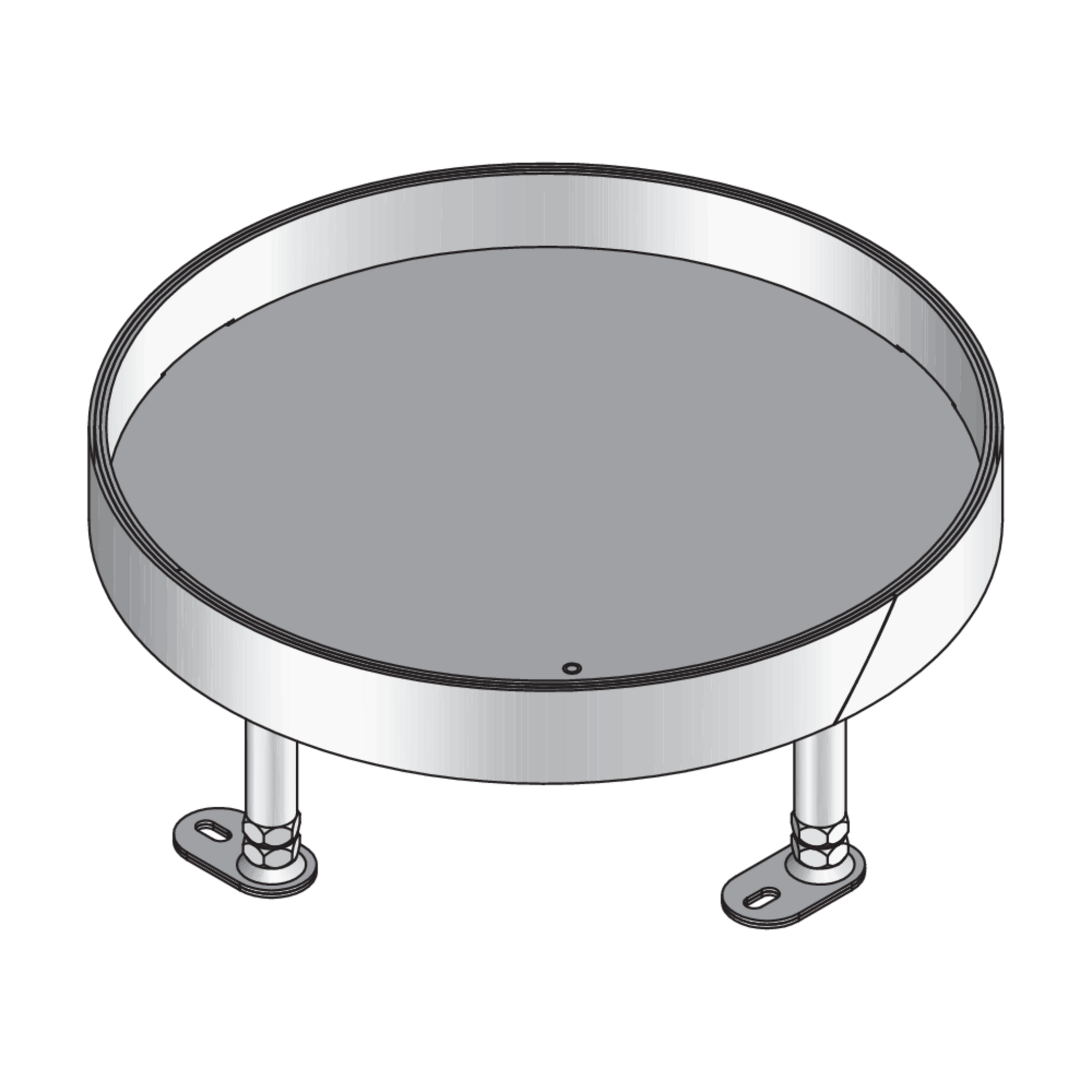

Bei den Einbaueinheiten UEBD R E handelt es sich um runde Blinddeckeleinheiten mit Stoßkante zur Aufnahme von max. drei Gerätebechern. Sie bestehen aus nivellierbaren Einbaurahmen mit einer Blind-Einlagekassette, einer Gummidichtung und dem Erdungswinkel UGEAR-ELS. Die Bauelemente eignen sich für den Einsatz in nass gepflegten Räumen mit Büroverkehrslasten und werden dort in Montagedeckeln, den Bodendosen UBDHB und Doppel- oder Hohlraumbodenöffnungen eingebaut. Sie werden aus Edelstahl V2A gefertigt, besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einer Einbauhöhe von 100 oder 117 mm und einem Einbaumaß von 307 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Hmin

N

Pmax

ØB

ØE

IPn

T

G

Inklusivzubehör

  • UEBD 15-R E
    Kassetteneinheit,
    19 mm
    100 mm
    55 mm
    2.00 kN
    304 mm
    307 mm
    IP 54
    12 mm
    2.417 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBD 25-R E
    Kassetteneinheit,
    29 mm
    110 mm
    55 mm
    2.00 kN
    304 mm
    307 mm
    IP 54
    12 mm
    2.732 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBD 35-R E
    Kassetteneinheit,
    38 mm
    117 mm
    55 mm
    2.00 kN
    305 mm
    307 mm
    IP 54
    12 mm
    4.031 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
