UBKPR

Seitenprofil

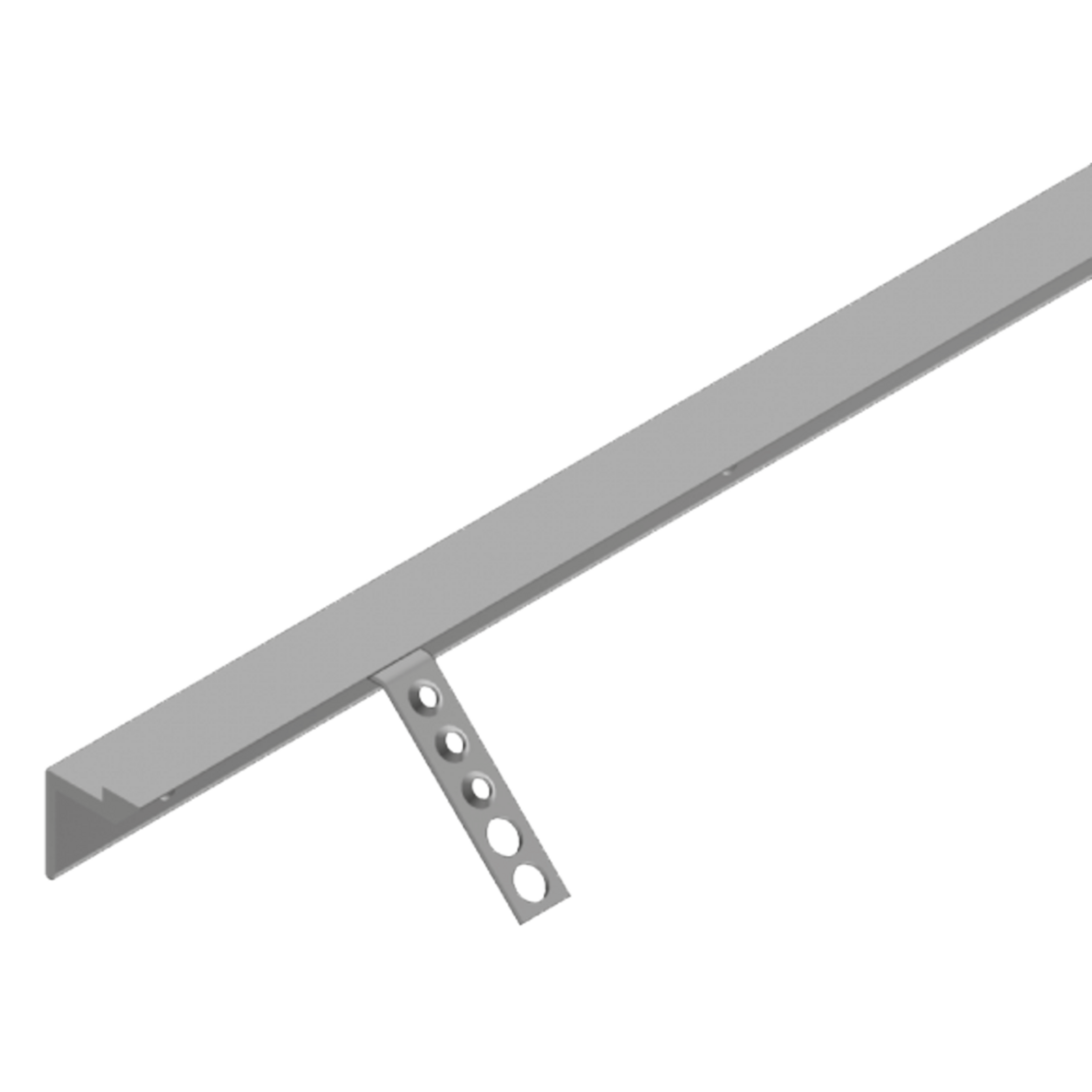

Bei den Produktlösungen UBKPR handelt es sich um Seitenprofile für estrichbündige Kanalsysteme. Diese Bauelemente dienen der Montage an die Schwerlastkanalunterteile und zur Auflage auf die Blinddeckel. Mithilfe eines eingesetzten Streifengummis wird für eine zuverlässige Abdichtung zwischen den Montageteilen gesorgt. Die nivellierbaren Seitenprofile sind aus tauchfeuerverzinktem Stahl gemäß DIN EN ISO 1461 gefertigt und werden inklusive Estrichankern, fünf Flachrundschrauben mit Vierkant FRS 8X25, fünf Muttern mit Flansch SEMS 8 und einem Verbinder UBKPRV geliefert.

Kontakt aufnehmen Datenblatt herunterladen

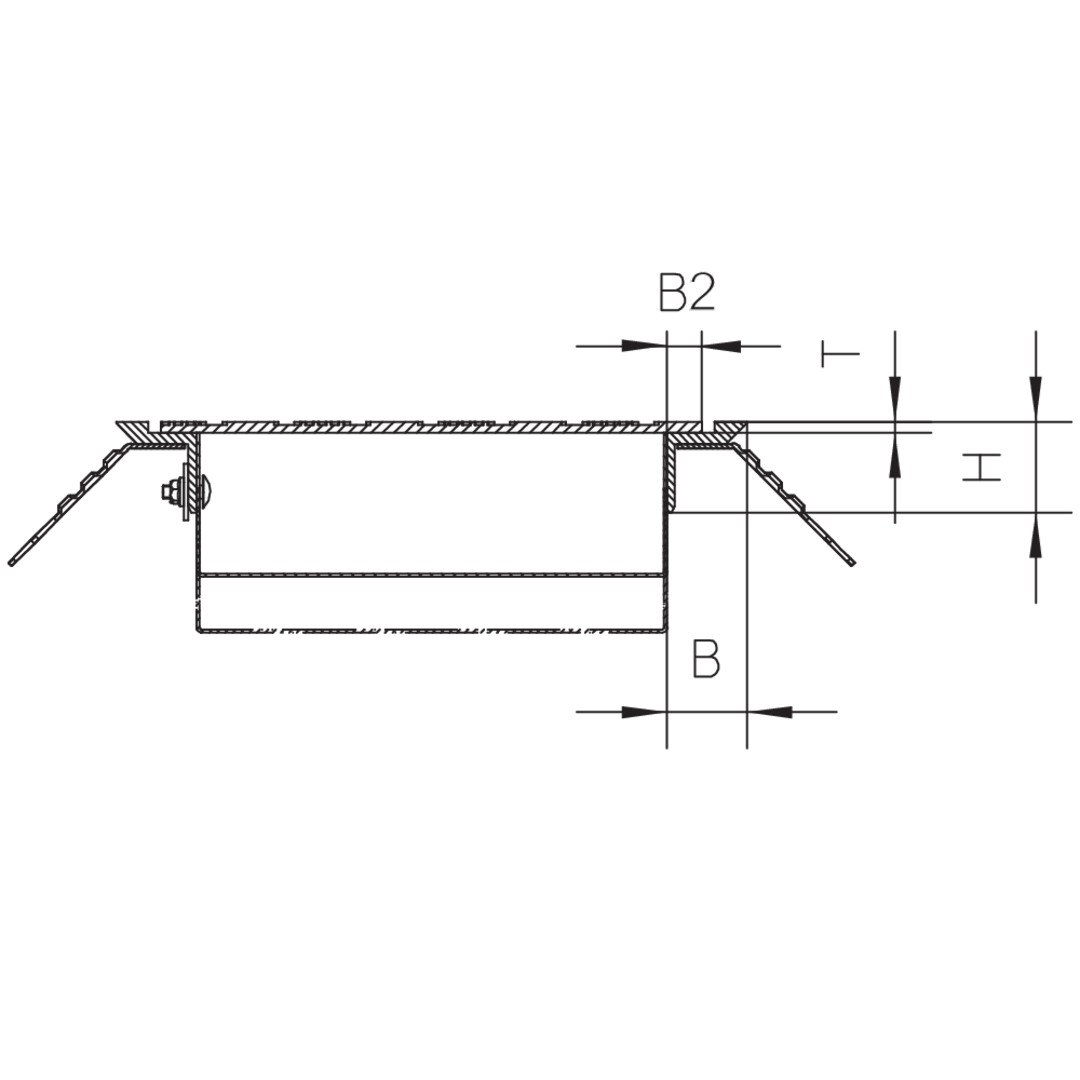

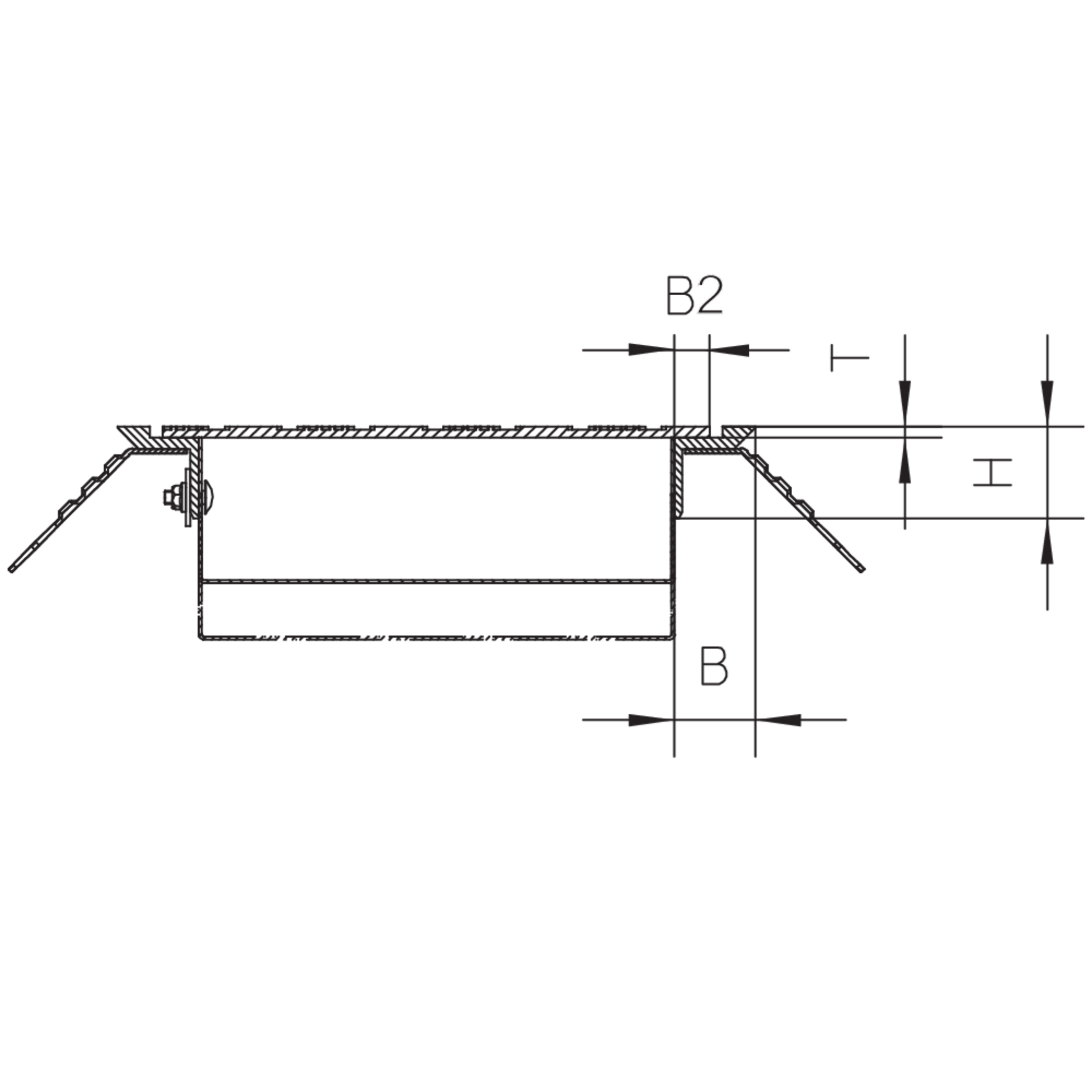

Varianten

Artikel

H

Höhe

B

Breite

B2

Breite 2

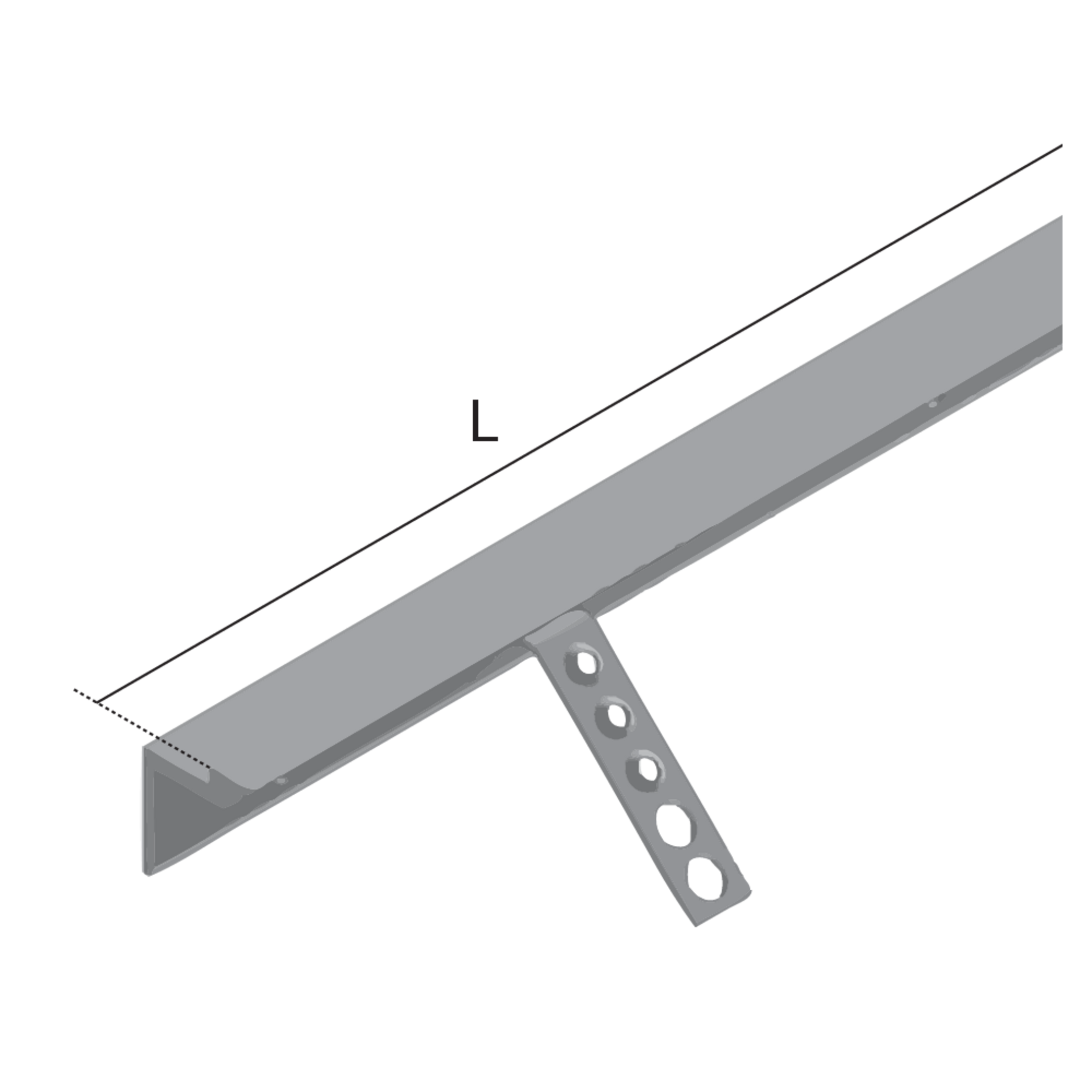

L

Länge

G

Gewicht je Lagermengeneinheit
  • UBKPR10F
    Seitenprofil,
    Höhe
    60 mm
    Breite
    50 mm
    Breite 2
    30 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    18.032 kg
    Included accessories
    Mehr Informationen
  • UBKPR5F
    Seitenprofil,
    Höhe
    45 mm
    Breite
    40 mm
    Breite 2
    24 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    11.642 kg
    Included accessories
    Mehr Informationen
  • UBKPR8F
    Seitenprofil,
    Höhe
    57 mm
    Breite
    50 mm
    Breite 2
    30 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    14.712 kg
    Included accessories
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichbündige Kanalsysteme

    Technische Information

    PDF, 2 MB

    de en

  • Montageanleitung für estrichbündigen Schwerlastbodenkanal

    Montageanleitung

    PDF, 374 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Estrichbündige Kanalsysteme

    BIM Daten Estrichbündige Kanalsysteme

    ZIP, 5 MB

    de en

Inklusivzubehör
