UBKD

Blinddeckel

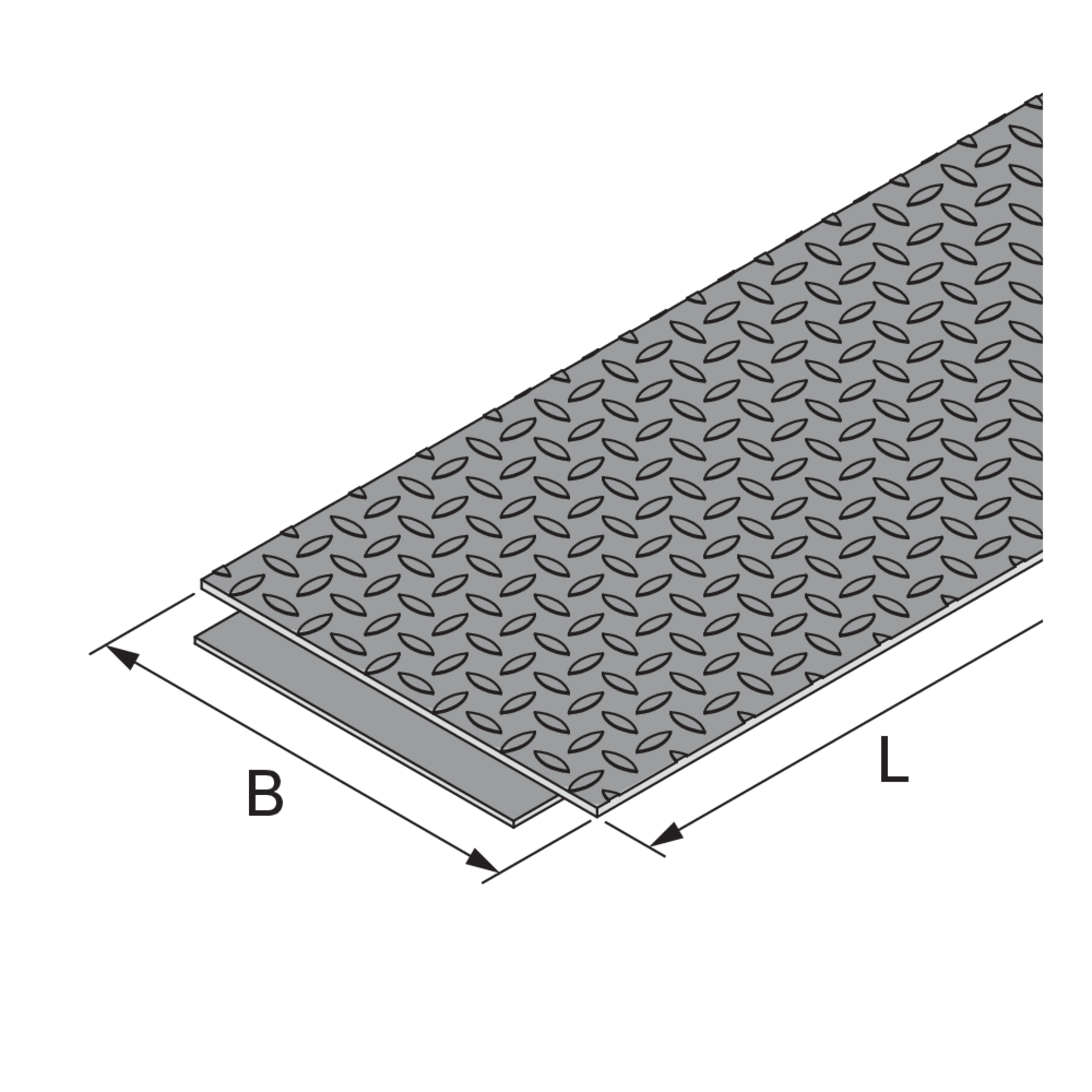

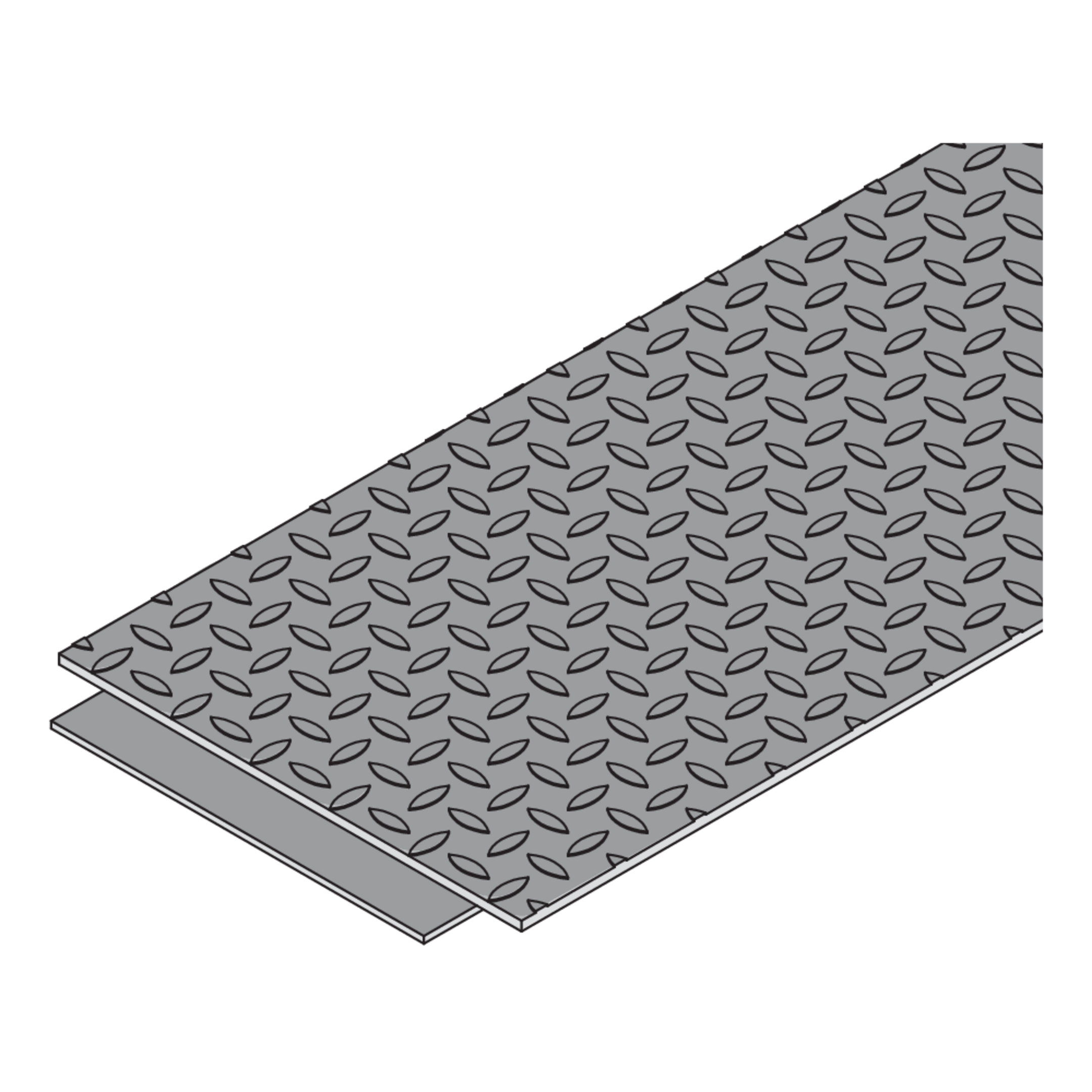

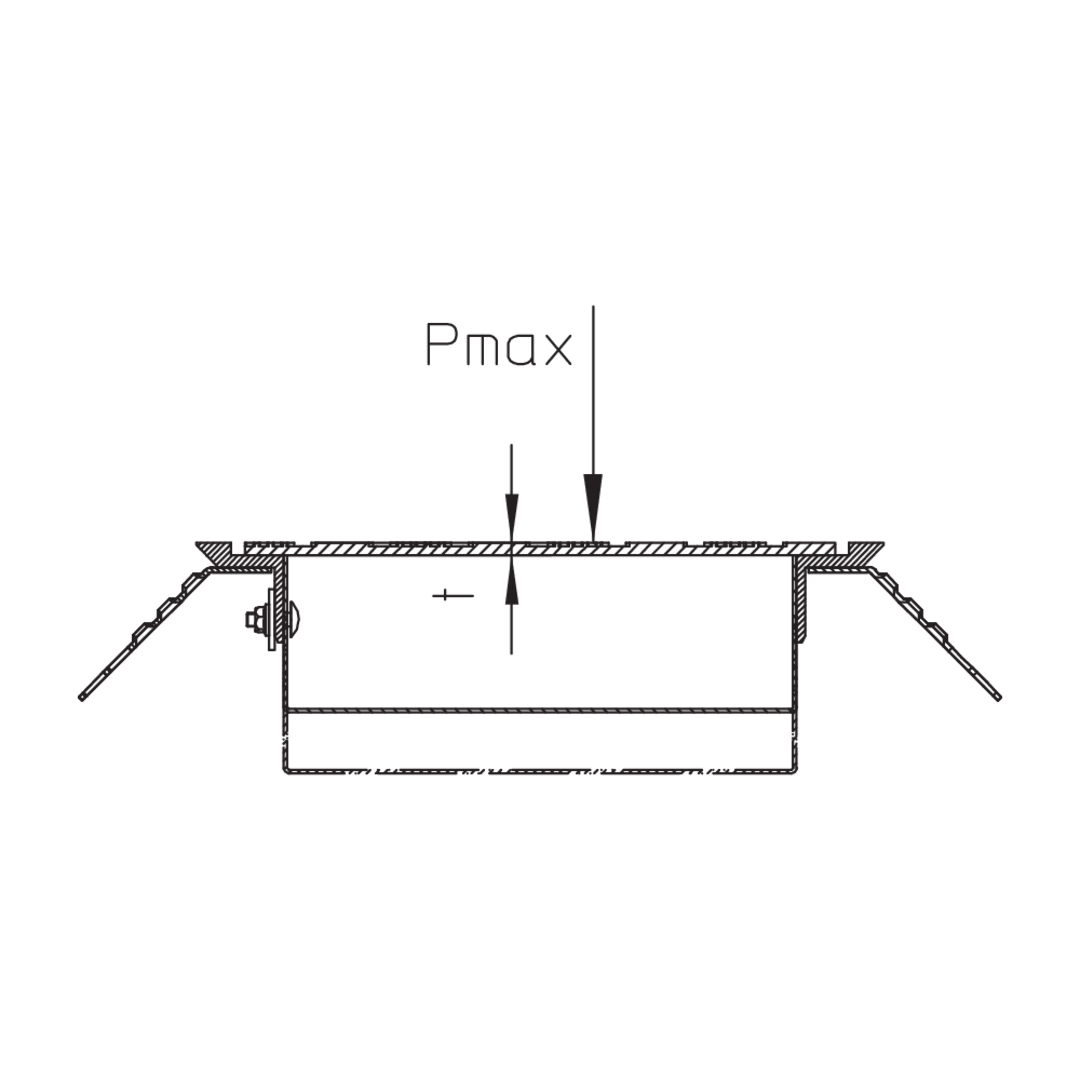

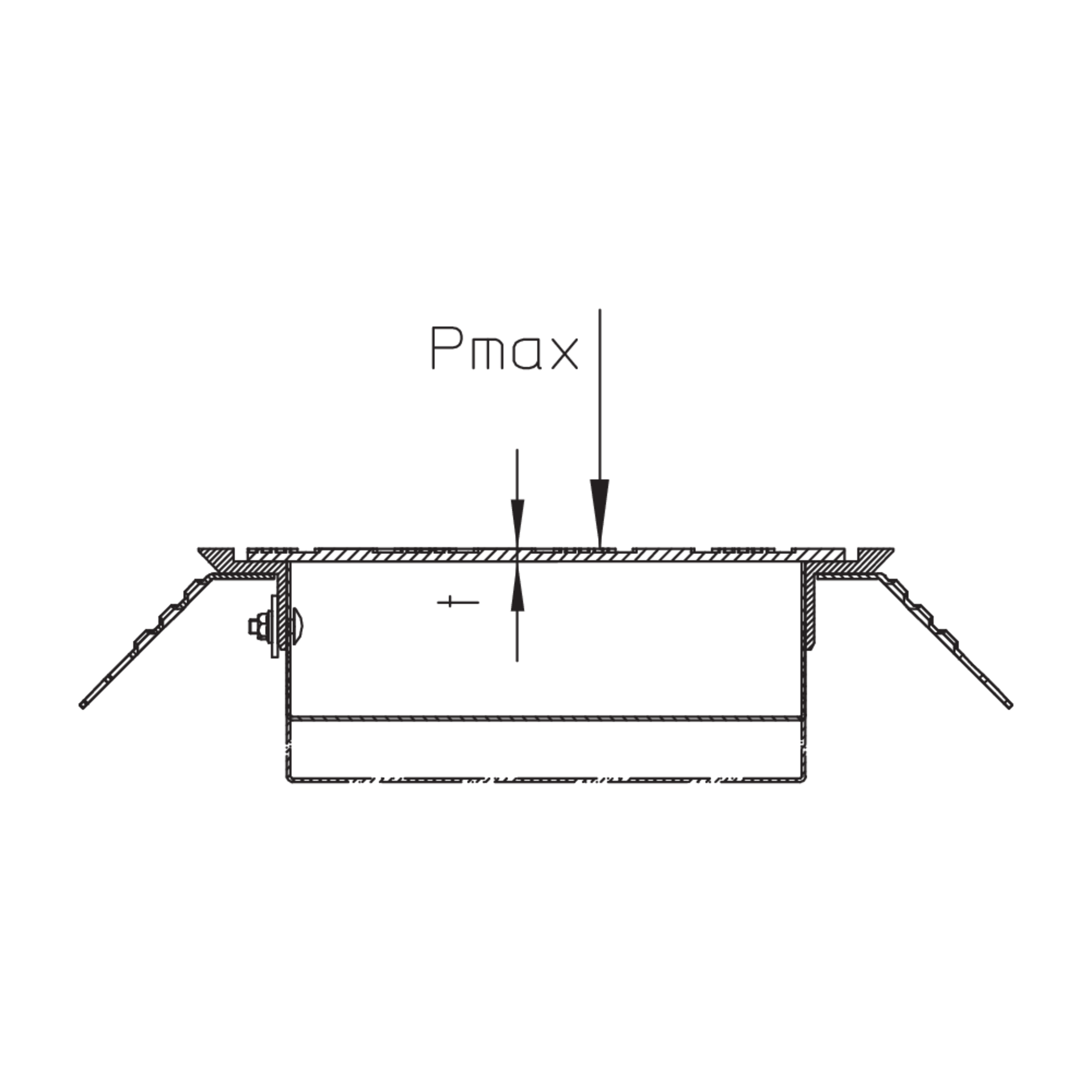

Der Blinddeckel UBKD eignet sich für den Schwerlastbodenkanal UBK. Der Deckel besteht aus verzinktem Tränenblech und wird auf das Seitenprofil des estrichbündigen Schwerlastkanalunterteils aufgelegt. Die Tränenbleche sind belastbar bis 25 kN.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

B

Breite

L

Länge

t

Materialstärke

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

  • UBKD10 25F
    Blinddeckel, L=1000mm,
    Breite
    250 mm
    Länge
    1000 mm
    Materialstärke
    10.00 mm
    max. Belastung
    25.00 kN
    Gewicht je Lagermengeneinheit
    18.606 kg
    Mehr Informationen
  • UBKD10 35F
    Blinddeckel, L=1000mm,
    Breite
    350 mm
    Länge
    1000 mm
    Materialstärke
    10.00 mm
    max. Belastung
    25.00 kN
    Gewicht je Lagermengeneinheit
    25.965 kg
    Mehr Informationen
  • UBKD10 45F
    Blinddeckel, L=1000mm,
    Breite
    450 mm
    Länge
    1000 mm
    Materialstärke
    10.00 mm
    max. Belastung
    25.00 kN
    Gewicht je Lagermengeneinheit
    33.484 kg
    Mehr Informationen
  • UBKD5 25F
    Blinddeckel, L=1000mm,
    Breite
    238 mm
    Länge
    1000 mm
    Materialstärke
    5.00 mm
    max. Belastung
    5.00 kN
    Gewicht je Lagermengeneinheit
    8.287 kg
    Mehr Informationen
  • UBKD5 35F
    Blinddeckel, L=1000mm,
    Breite
    338 mm
    Länge
    1000 mm
    Materialstärke
    5.00 mm
    max. Belastung
    5.00 kN
    Gewicht je Lagermengeneinheit
    11.836 kg
    Mehr Informationen
  • UBKD5 45F
    Blinddeckel, L=1000mm,
    Breite
    438 mm
    Länge
    1000 mm
    Materialstärke
    5.00 mm
    max. Belastung
    5.00 kN
    Gewicht je Lagermengeneinheit
    15.417 kg
    Mehr Informationen
  • UBKD8 25F
    Blinddeckel, L=1000mm,
    Breite
    250 mm
    Länge
    1000 mm
    Materialstärke
    8.00 mm
    max. Belastung
    15.00 kN
    Gewicht je Lagermengeneinheit
    14.623 kg
    Mehr Informationen
  • UBKD8 35F
    Blinddeckel, L=1000mm,
    Breite
    350 mm
    Länge
    1000 mm
    Materialstärke
    8.00 mm
    max. Belastung
    15.00 kN
    Gewicht je Lagermengeneinheit
    20.472 kg
    Mehr Informationen
  • UBKD8 45F
    Blinddeckel, L=1000mm,
    Breite
    450 mm
    Länge
    1000 mm
    Materialstärke
    8.00 mm
    max. Belastung
    15.00 kN
    Gewicht je Lagermengeneinheit
    26.422 kg
    Mehr Informationen
