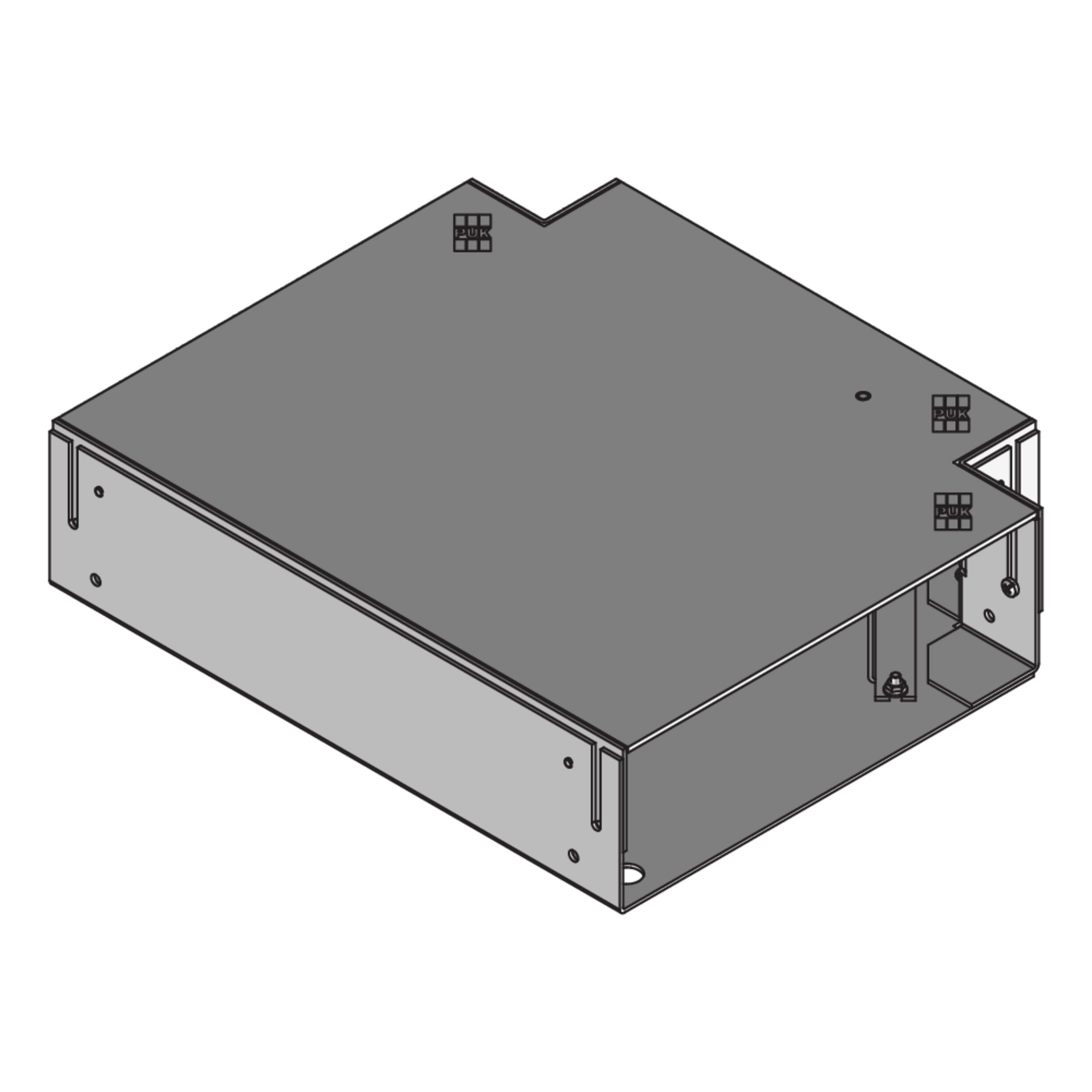

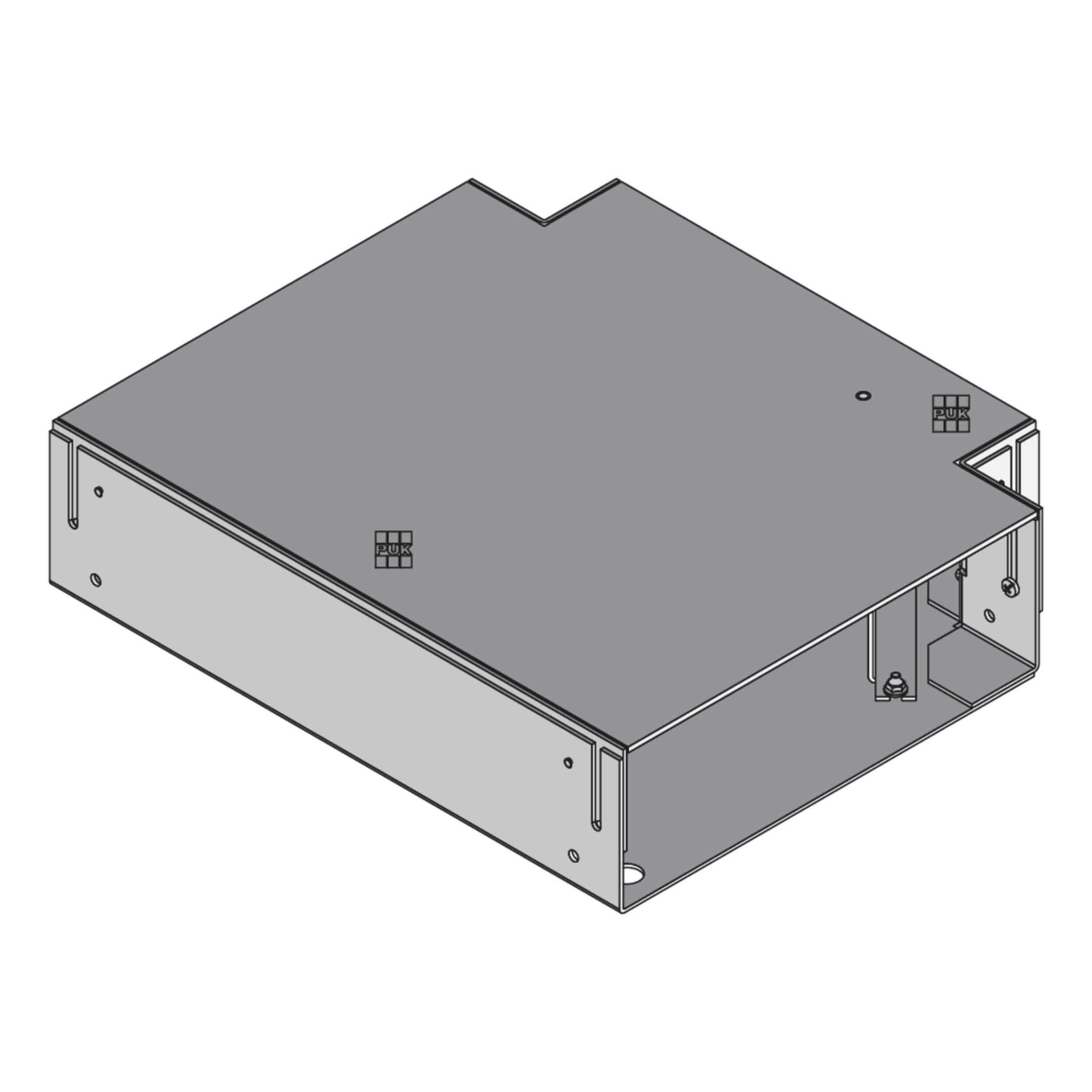

UBEBMAL

T-Abzweig, links

Der T-Abzweig UBEBMAL ist ein Bauelement aus dem Sortiment des estrichbündigen Bürstenkanals CHALI. Diese Produktlösung dient als Verbindungsstück zwischen zwei Kanalteilen. Dank ihrer T-Form können Leitungen innerhalb eines Kanalabschnitts entsprechend der gewünschten Richtung verlegt werden. Das Bauelement ist aus sendzimir-feuerverzinktem Stahlblech gemäß DIN EN 10346 gefertigt.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

W

Winkel

G

Gewicht je Lagermengeneinheit
  • UBEBMAL 85-25S
    T-Abzweig links,
    Höhe
    85 mm
    Breite
    295 mm
    Länge
    340 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.484 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

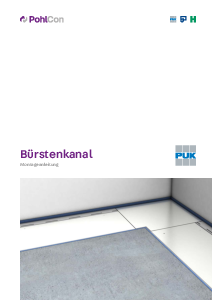

  • Montageanleitung CHALI

    Montageanleitung

    PDF, 944 KB

    de en

  • Technische Information Estrichbündige Kanalsysteme

    Technische Information

    PDF, 2 MB

    de en

  • Kompaktinformation CHALI

    Kurzinformation

    PDF, 410 KB

    de en

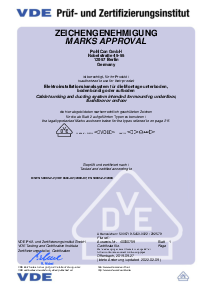

  • VDE Zertifikat 40050759 CHALI

    Zertifikat

    PDF, 576 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Estrichbündige Kanalsysteme

    BIM Daten Estrichbündige Kanalsysteme

    ZIP, 5 MB

    de en

Inklusivzubehör
