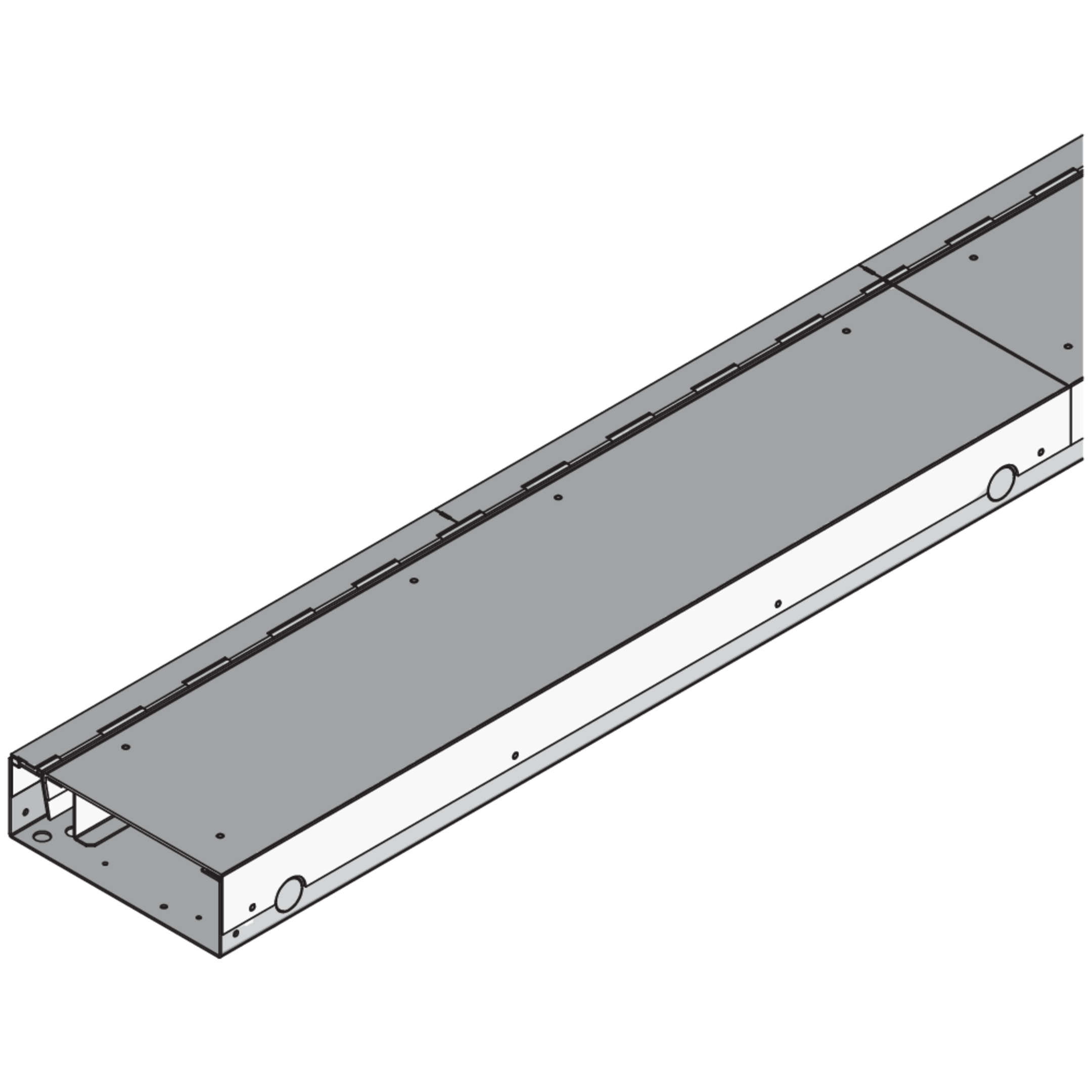

CHALI

Estrichbündiger Bürstenkanal

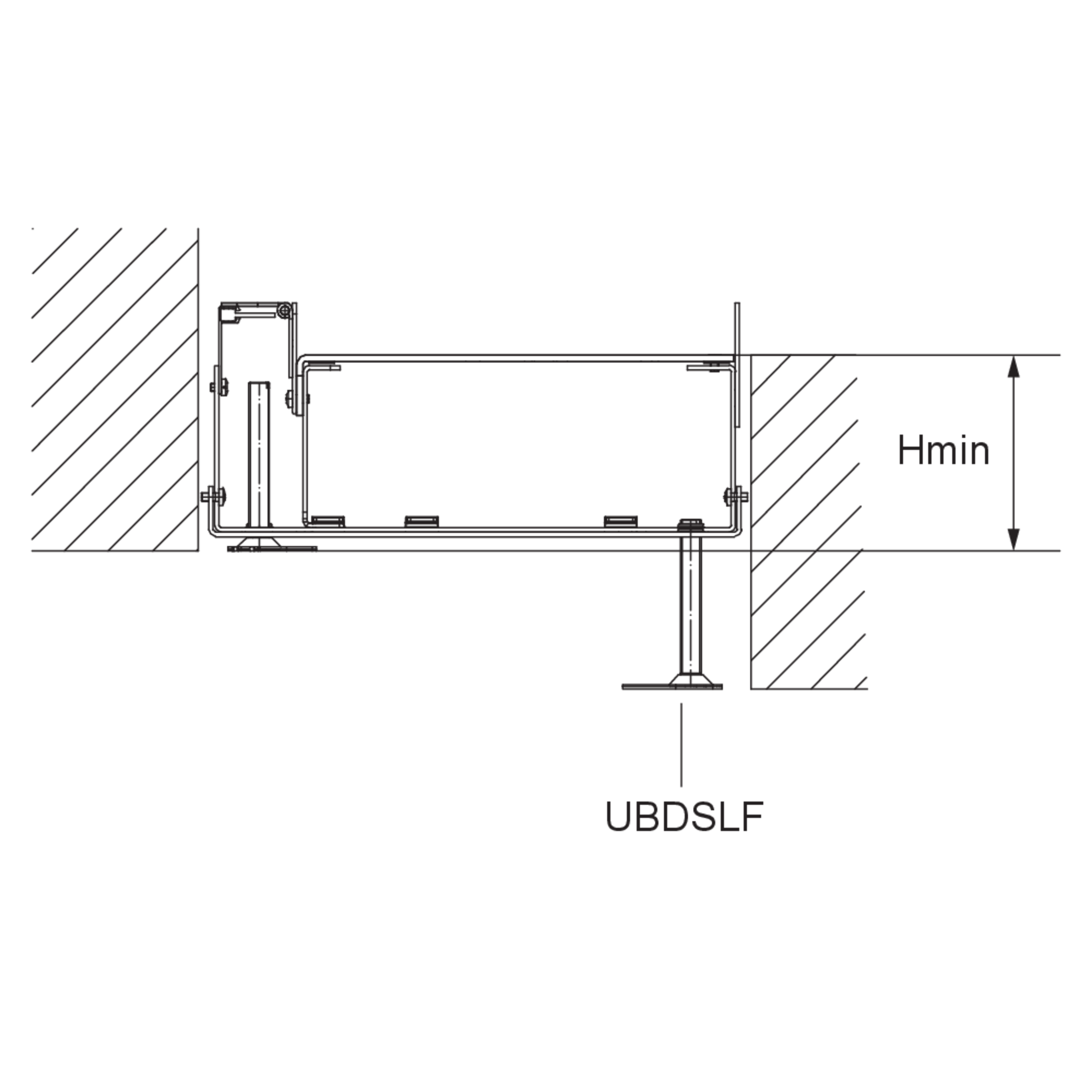

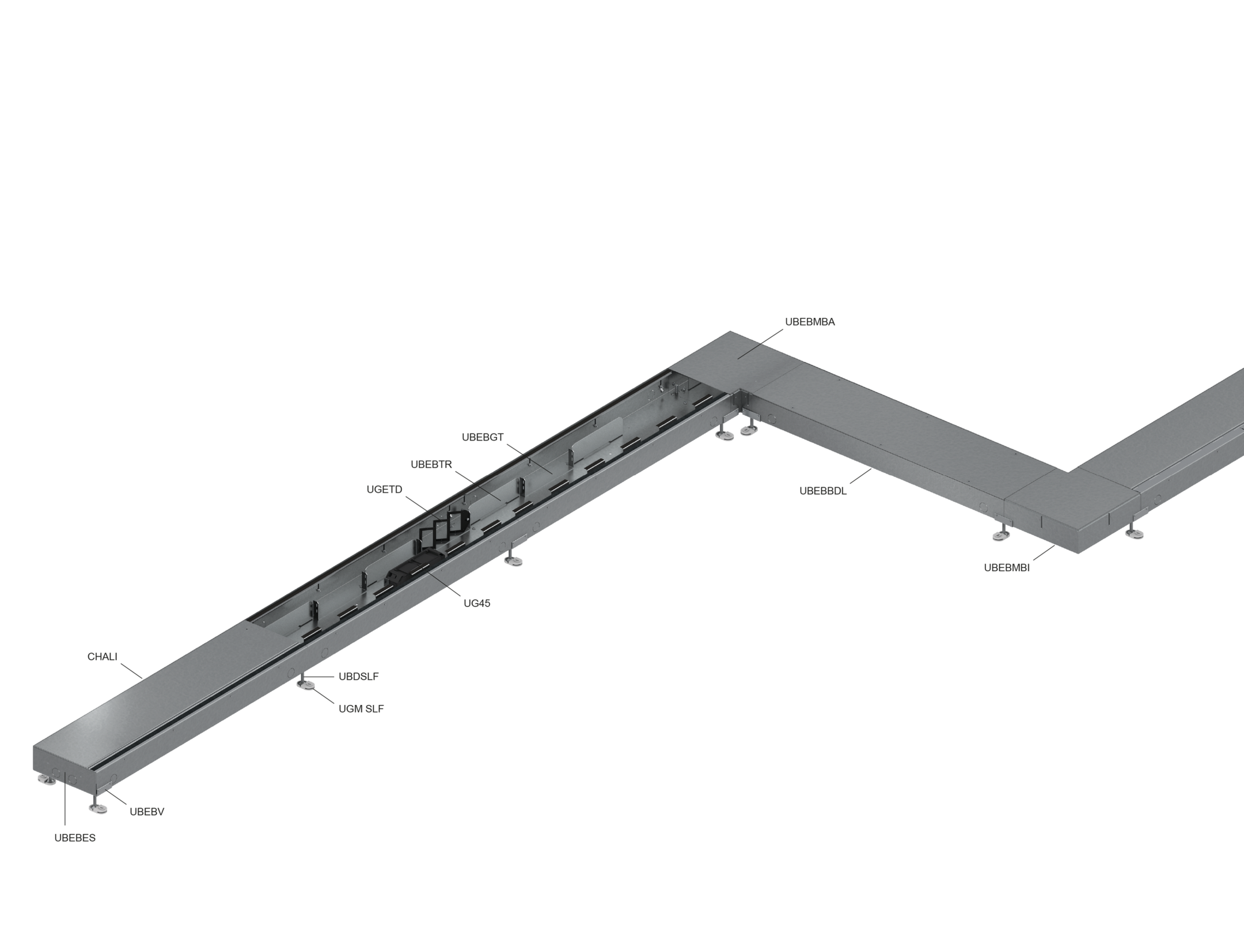

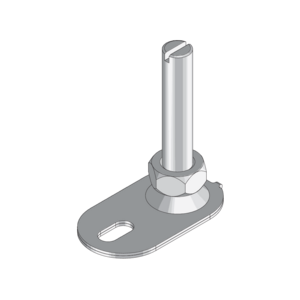

Bei den Unterflurkanalsystemen CHALI handelt es sich um estrichbündige Kanäle mit abdeckbaren Bürsten und abnehmbaren Deckeln. Sie setzen sich aus einem vormontierten, nivellierbaren Unter- und Oberteil inklusive Montagedeckel zusammen und sind für trocken und feucht gepflegte Bodenbeläge in Räumen mit Büroverkehrslasten geeignet. Die Kanäle werden aus sendzimir-feuerverzinktem Stahlblech (DIN EN 10346) gefertigt und sind in einer Länge von 2000 mm und einer Breite von 255 mm erhältlich. Sie sind mit Bodenbelagsstärken bis 25 mm belegbar und werden in einer minimalen Einbauhöhe von 93 mm installiert. Mithilfe von Nivellierfüßen kann ihr Nivellierbereich angepasst werden. (UBDSLF 80: 93-155 mm; UBDSLF 150: 155-225 mm; UBDSLF 220: 225-295 mm).

Mit Einsatz der Trittschallmuffe UGM-SLF erhöht sich der Nivellierbereich um 3 mm. Das barrierefreie System kann direkt entlang der Wand, an Fensterfronten sowie ohne Stolperkante mitten im Raum verlegt werden.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

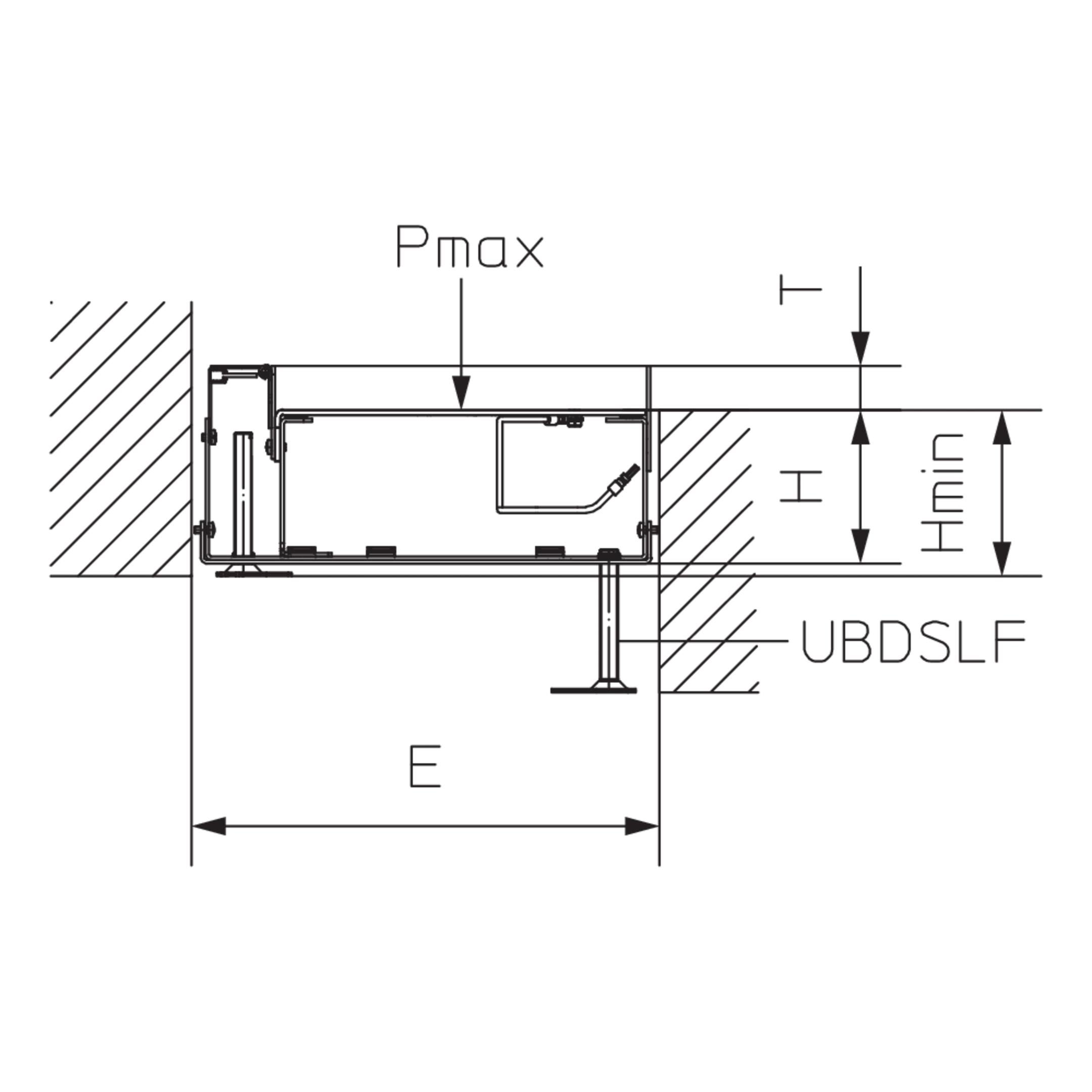

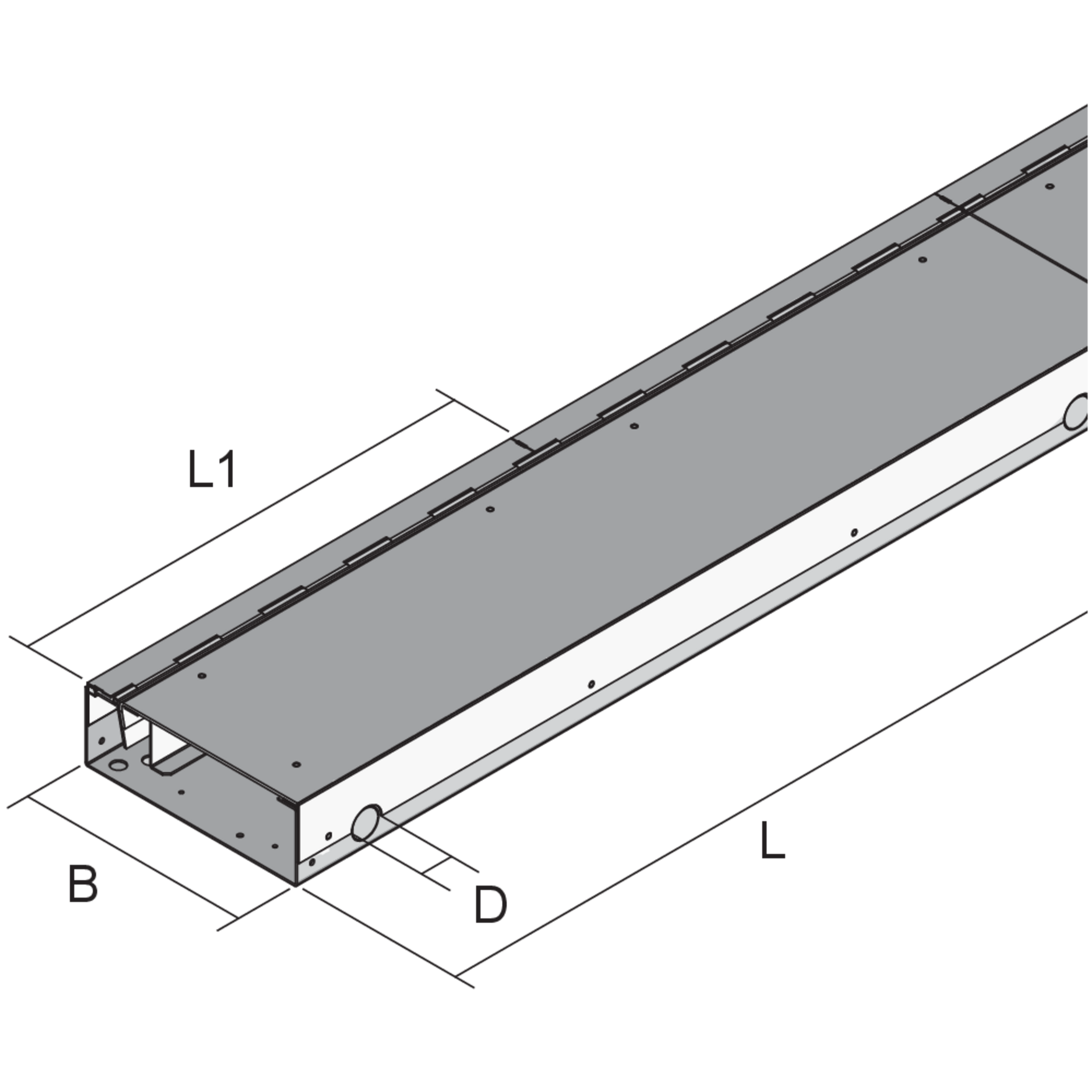

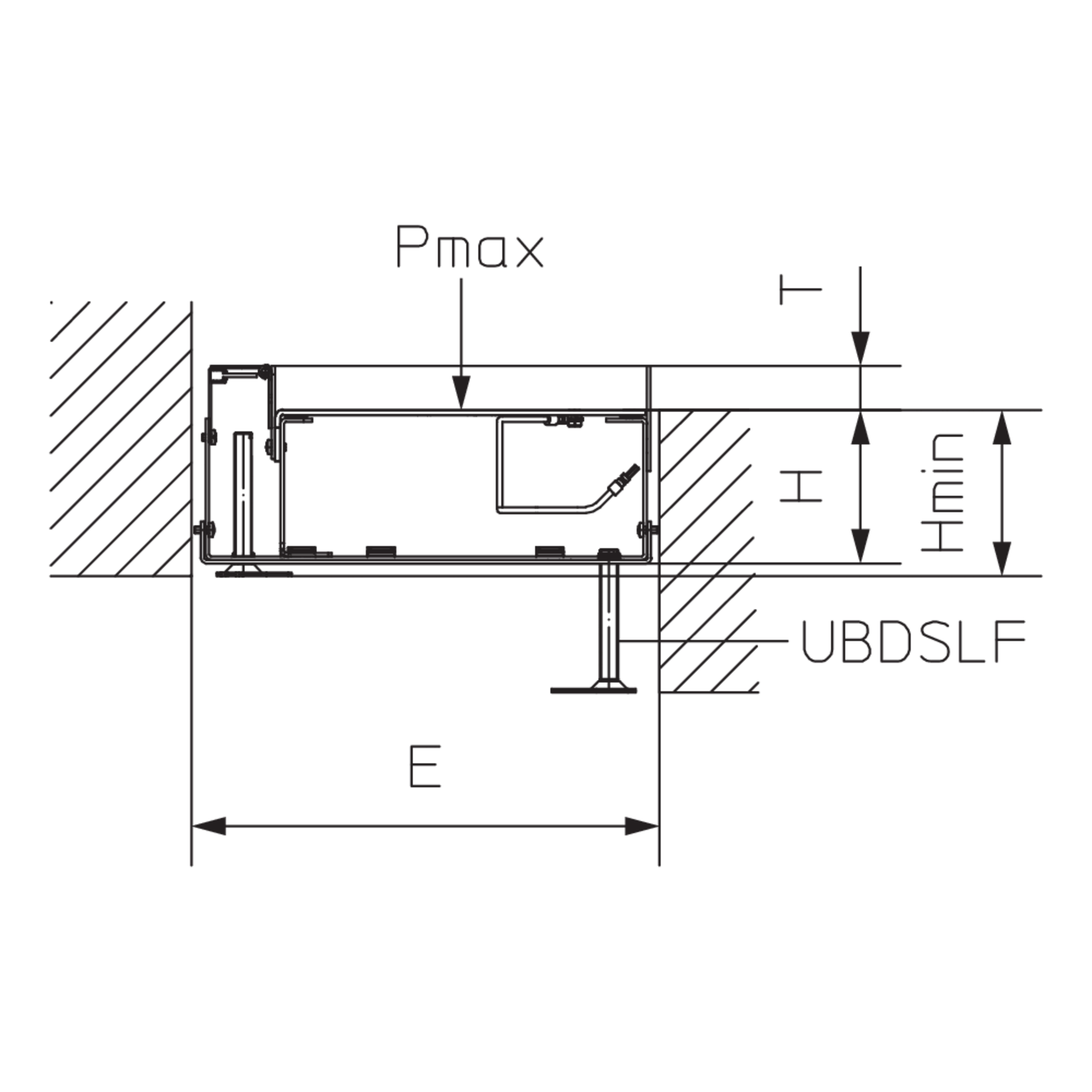

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

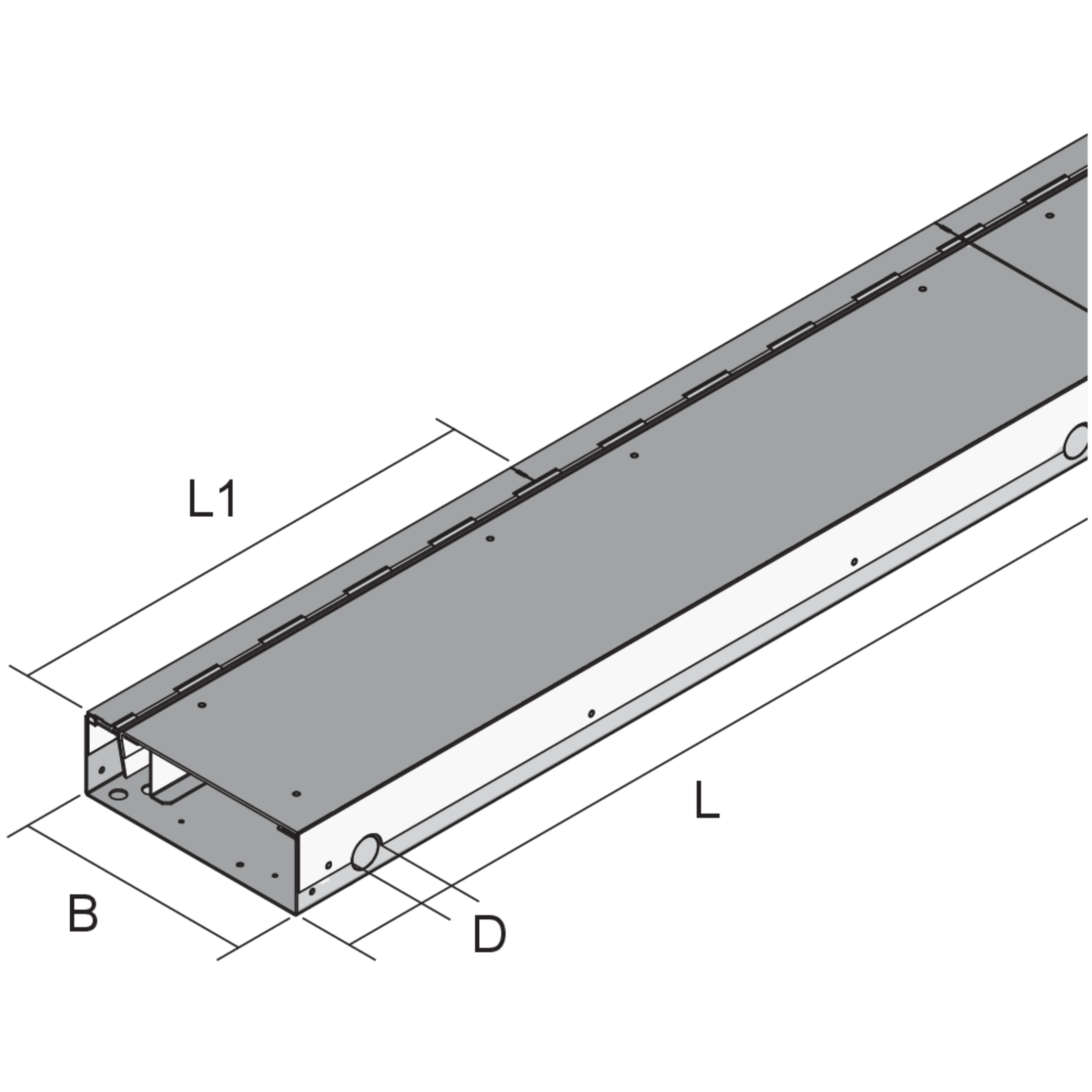

B

Breite

L

Länge

L1

Länge 1

D

Durchmesser

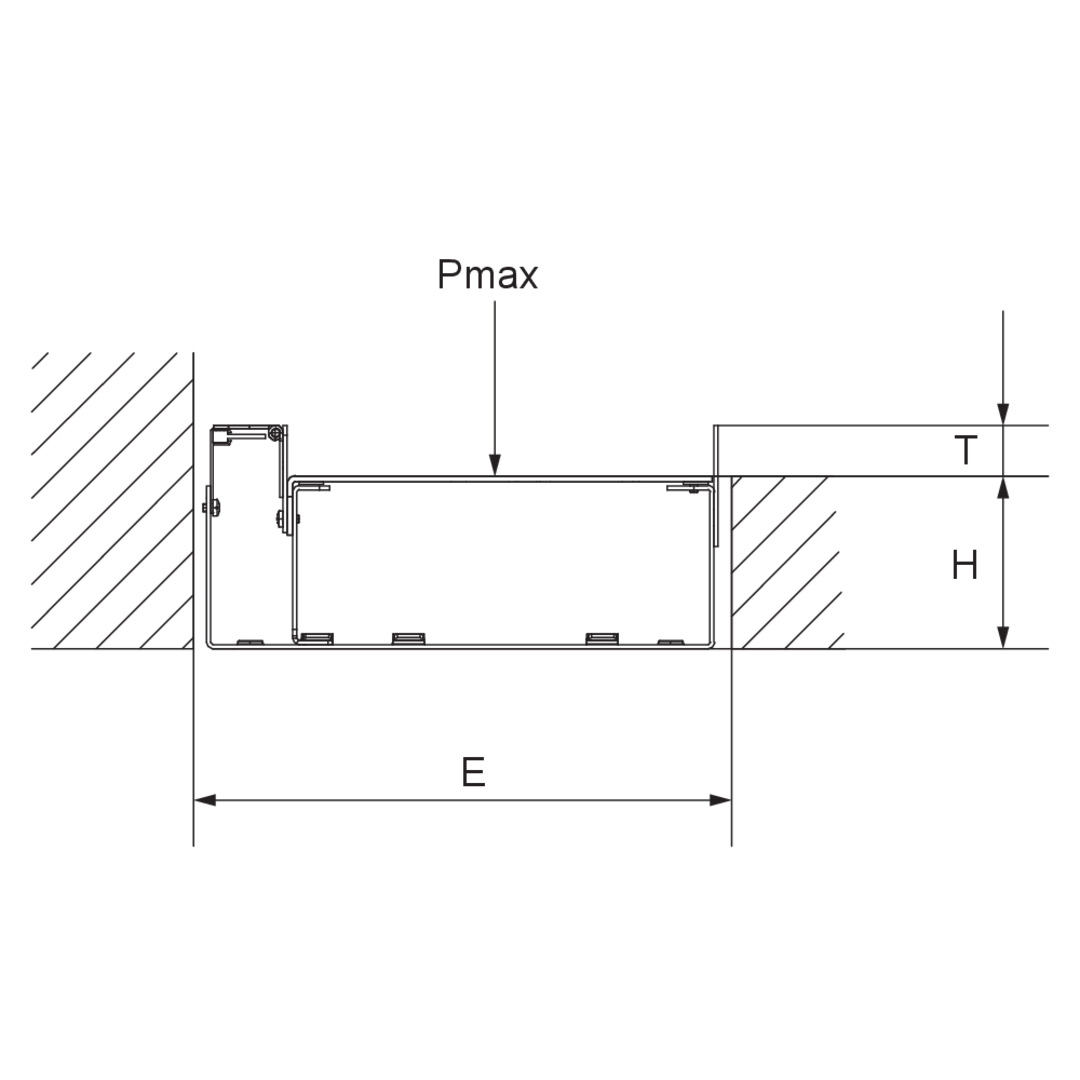

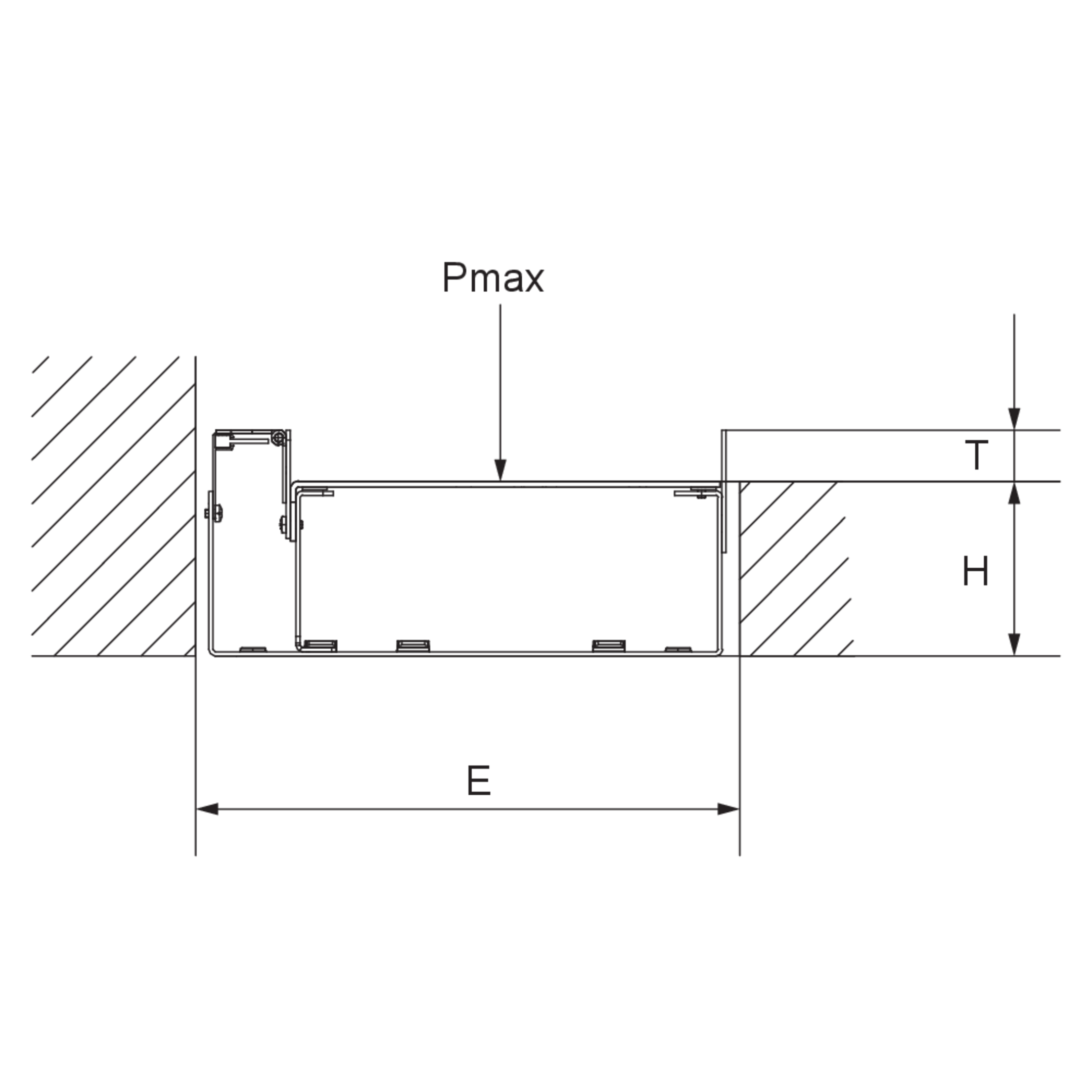

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • CHALI 85-25S
    Estrichbündiger Bürstenkanal
    Höhe
    85 mm
    min. Einbauhöhe
    93 mm
    Breite
    255 mm
    Länge
    2000 mm
    Länge 1
    500 mm
    Durchmesser
    32 mm
    max. Belastung
    5.00 kN
    Einbaumaß
    265 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    0-25 mm
    Gewicht je Lagermengeneinheit
    35.220 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Montageanleitung CHALI

    Montageanleitung

    PDF, 944 KB

    de en

  • Technische Information Estrichbündige Kanalsysteme

    Technische Information

    PDF, 2 MB

    de en

  • Kompaktinformation CHALI

    Kurzinformation

    PDF, 410 KB

    de en

  • VDE Zertifikat 40050759 CHALI

    Zertifikat

    PDF, 576 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Estrichbündige Kanalsysteme

    BIM Daten Estrichbündige Kanalsysteme

    ZIP, 5 MB

    de en

Inklusivzubehör
