U-IW

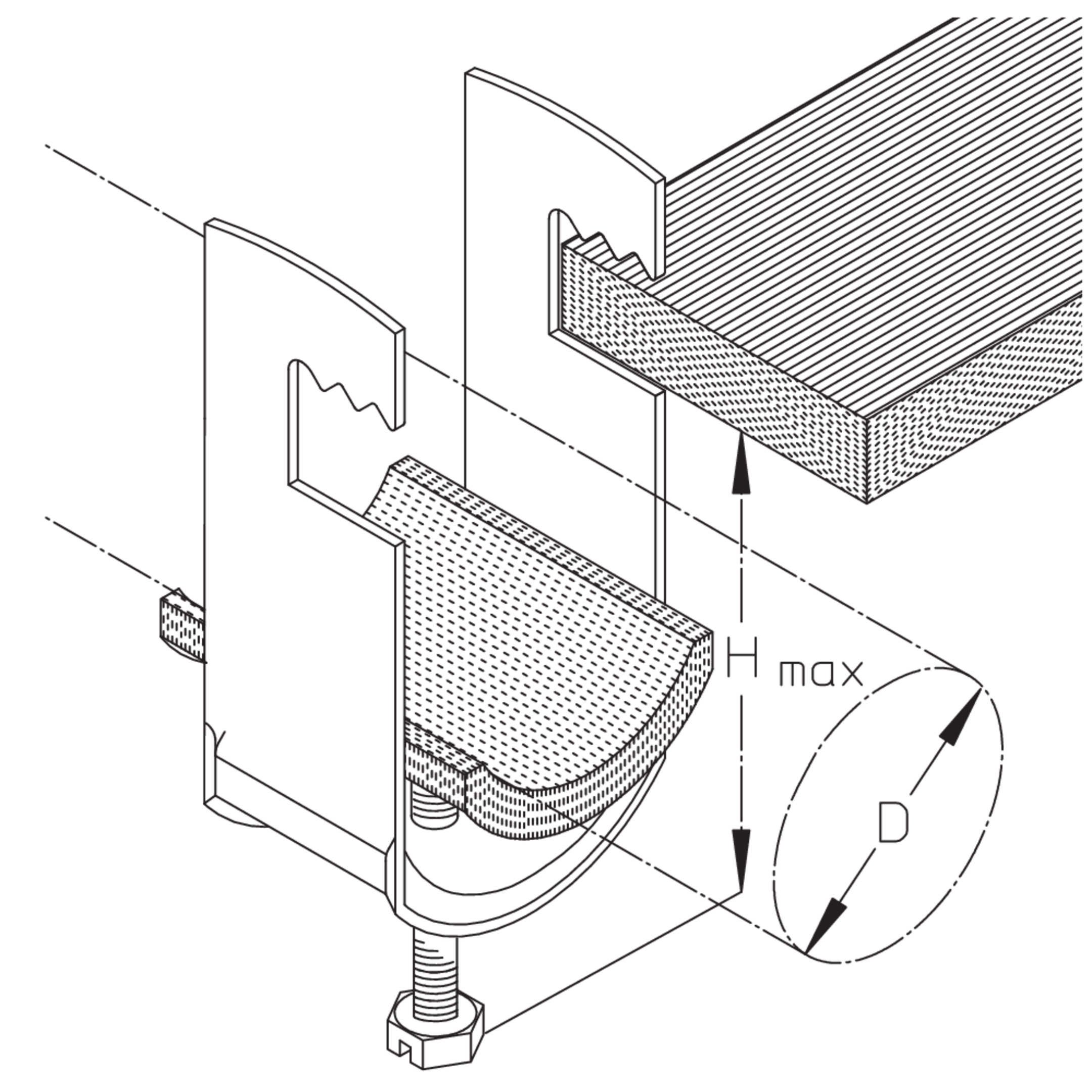

Kabelschelle mit zusätzlicher Isolierwanne zur Befestigung an Flachprofilen

Die U-IW-Kabelschelle mit vollflächiger Druckwanne und zusätzlicher Isolierwanne aus Polystyrol kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an Flachprofilen mit einer Materialstärke bis max. 12 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Die Kabelschelle U-IW besteht aus verzinktem Stahl. Artikel mit dem Durchmesser 12 bis 52 mm sind auch in Aluminium oder Edelstahl mit der Werkstoff-Nr. 1.4301 (V2A) und 1.4571/1.4404 (V4A) erhältlich.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 16 U-IW
    PUK-Schellen
    max. Höhe
    47,5 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,034 kg
    Mehr Informationen
  • 20 U-IW
    PUK-Schellen
    max. Höhe
    51,5 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,039 kg
    Mehr Informationen
  • 12 U-IW
    PUK-Schellen
    max. Höhe
    42,5 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,031 kg
    Mehr Informationen
  • 28 U-IW
    PUK-Schellen
    max. Höhe
    59,7 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,047 kg
    Mehr Informationen
  • 32 U-IW
    PUK-Schellen
    max. Höhe
    65 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,057 kg
    Mehr Informationen
  • 24 U-IW
    PUK-Schellen
    max. Höhe
    55,7 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,042 kg
    Mehr Informationen
  • 40 U-IW
    PUK-Schellen
    max. Höhe
    73 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,067 kg
    Mehr Informationen
  • 44 U-IW
    PUK-Schellen
    max. Höhe
    83 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,089 kg
    Mehr Informationen
  • 36 U-IW
    PUK-Schellen
    max. Höhe
    69 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,062 kg
    Mehr Informationen
  • 52 U-IW
    PUK-Schellen
    max. Höhe
    92,5 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,104 kg
    Mehr Informationen
  • 48 U-IW
    PUK-Schellen
    max. Höhe
    87 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,094 kg
    Mehr Informationen
  • 56 U-IW
    PUK-Schellen
    max. Höhe
    96,5 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,119 kg
    Mehr Informationen
  • 60 U-IW
    PUK-Schellen
    max. Höhe
    100,5 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,159 kg
    Mehr Informationen
  • 70 U-IW
    PUK-Schellen
    max. Höhe
    111,5 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,186 kg
    Mehr Informationen
  • 64 U-IW
    PUK-Schellen
    max. Höhe
    104,5 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,162 kg
    Mehr Informationen
