U

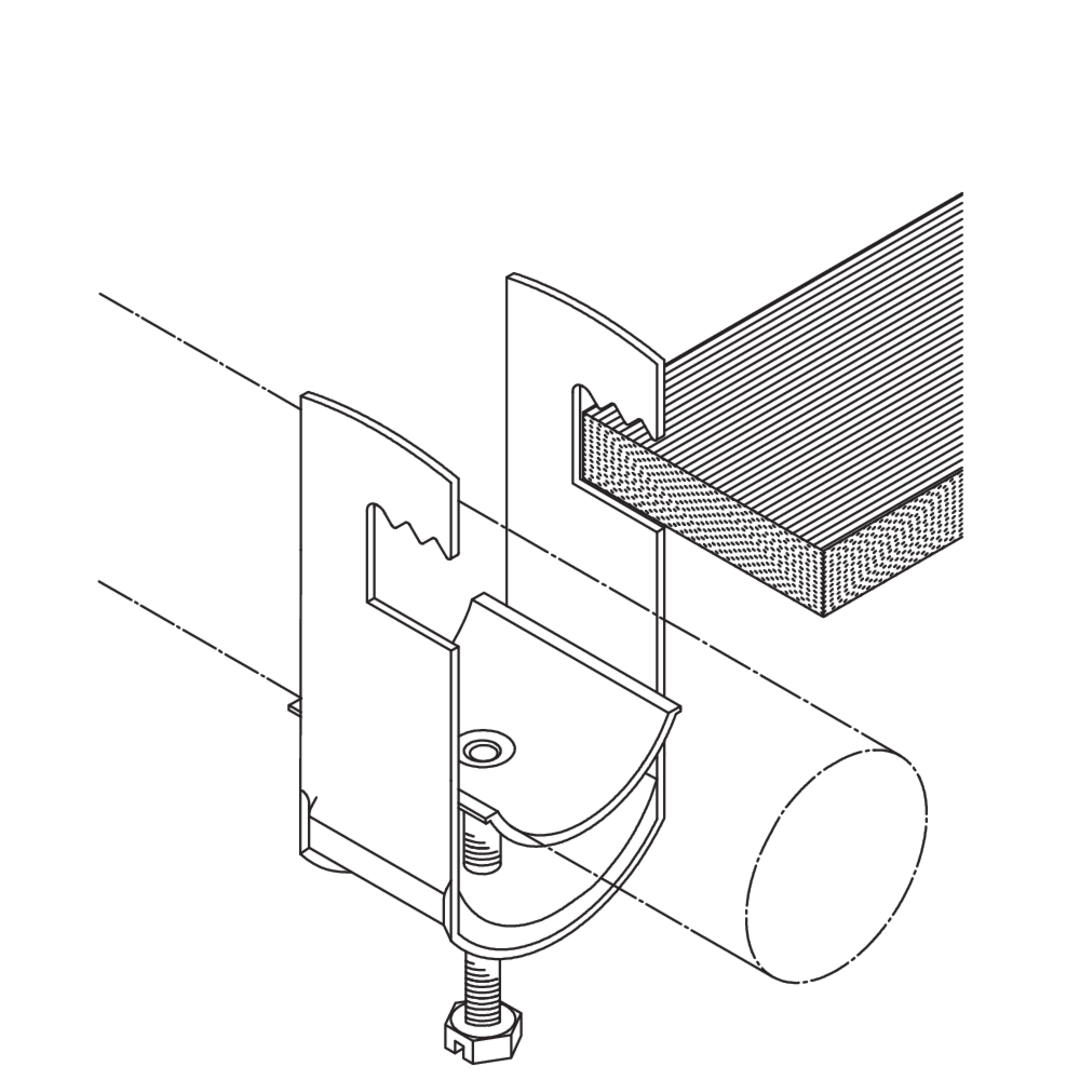

Kabelschelle zur Befestigung an Flachprofilen

Die U-Kabelschelle mit vollflächiger Druckwanne kann Kabel mit einem Durchmesser bis max. 175 mm führen. Sie eignet sich zur Befestigung an Flachprofilen mit einer Materialstärke bis max. 12 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

Artikel

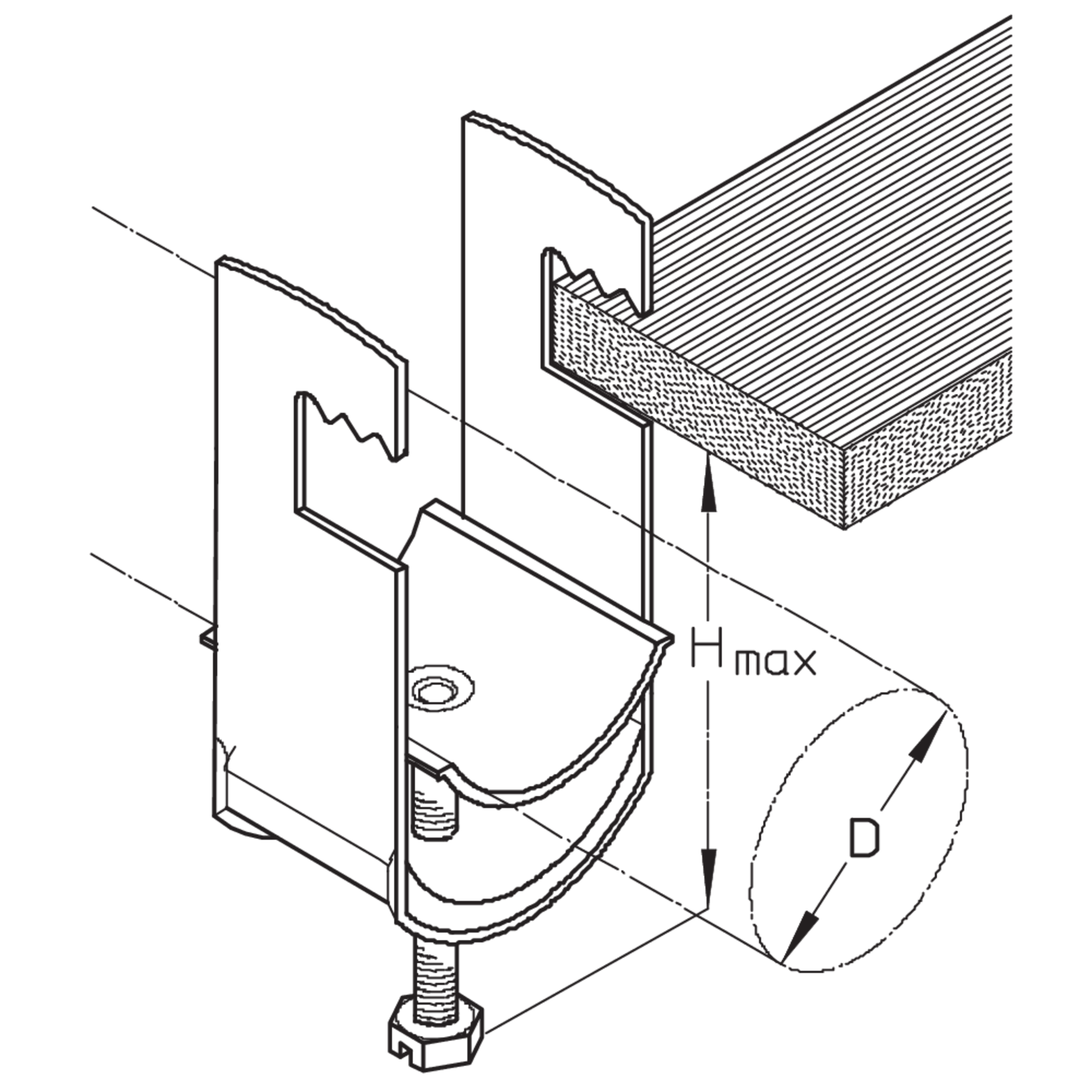

Hmax

max. Höhe

D

Spannbereich

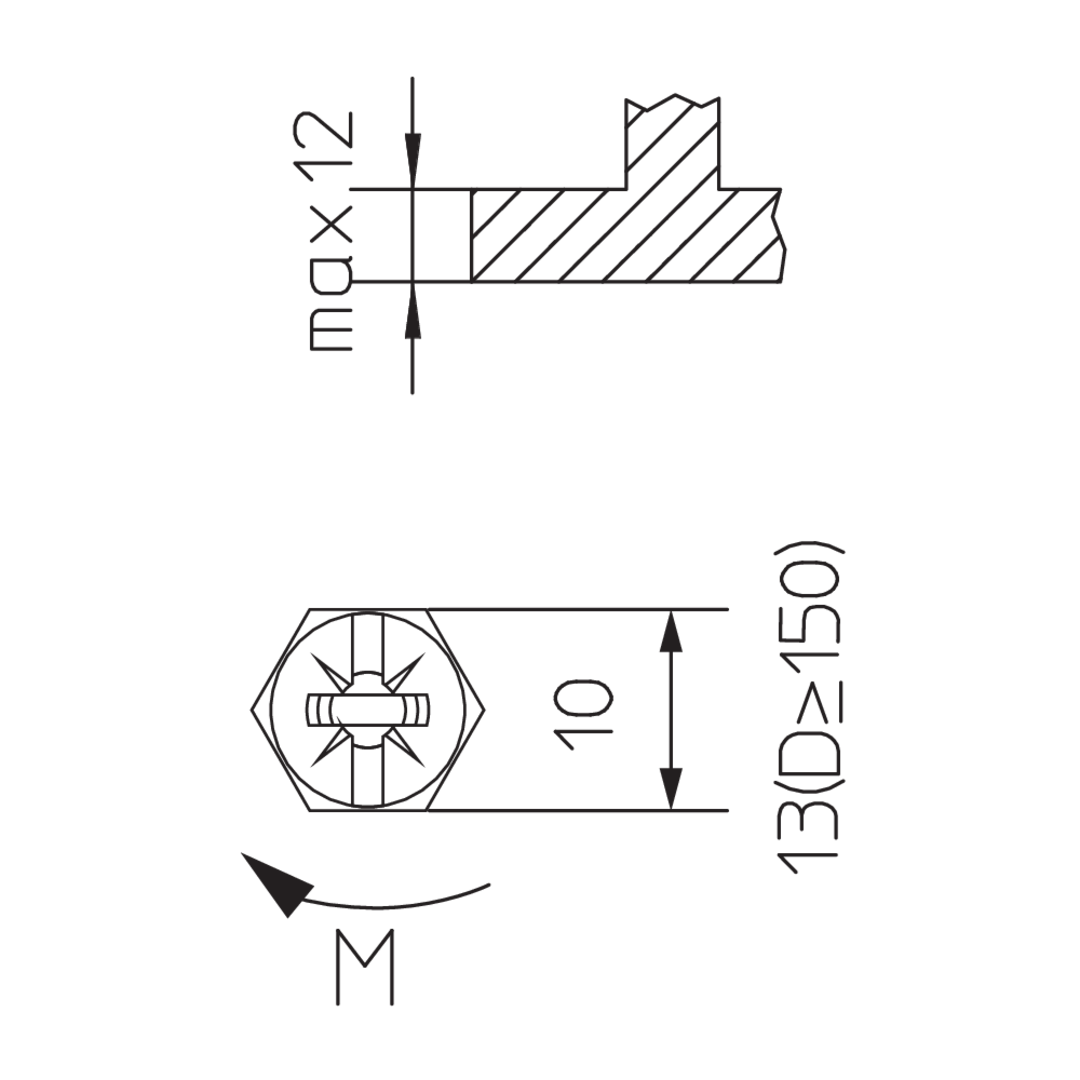

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 U
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.030 kg
    Mehr Informationen
  • 16 U
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.033 kg
    Mehr Informationen
  • 20 U
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • 24 U
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.040 kg
    Mehr Informationen
  • 28 U
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.045 kg
    Mehr Informationen
  • 32 U
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.054 kg
    Mehr Informationen
  • 36 U
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.058 kg
    Mehr Informationen
  • 40 U
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.063 kg
    Mehr Informationen
  • 44 U
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.095 kg
    Mehr Informationen
  • 48 U
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.102 kg
    Mehr Informationen
  • 52 U
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.107 kg
    Mehr Informationen
  • 56 U
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.119 kg
    Mehr Informationen
  • 60 U
    PUK-Schellen
    max. Höhe
    98 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.154 kg
    Mehr Informationen
  • 64 U
    PUK-Schellen
    max. Höhe
    102 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.162 kg
    Mehr Informationen
  • 70 U
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.176 kg
    Mehr Informationen
  • 76 U
    PUK-Schellen
    max. Höhe
    113 mm
    Spannbereich
    70 - 76 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.238 kg
    Mehr Informationen
  • 82 U
    PUK-Schellen
    max. Höhe
    119 mm
    Spannbereich
    76 - 82 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.249 kg
    Mehr Informationen
  • 88 U
    PUK-Schellen
    max. Höhe
    125 mm
    Spannbereich
    82 - 88 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • 94 U
    PUK-Schellen
    max. Höhe
    131 mm
    Spannbereich
    88 - 94 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.283 kg
    Mehr Informationen
  • 100 U
    PUK-Schellen
    max. Höhe
    137 mm
    Spannbereich
    94 - 100 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.303 kg
    Mehr Informationen
  • 110 U
    PUK-Schellen
    max. Höhe
    157 mm
    Spannbereich
    101 - 110 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.319 kg
    Mehr Informationen
  • 120 U
    PUK-Schellen
    max. Höhe
    167 mm
    Spannbereich
    111 - 120 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.358 kg
    Mehr Informationen
  • 150 U
    PUK-Schellen
    max. Höhe
    203 mm
    Spannbereich
    145 - 150 mm
    Drehmoment
    6 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    1.082 kg
    Mehr Informationen
  • 175 U
    PUK-Schellen
    max. Höhe
    228 mm
    Spannbereich
    170 - 175 mm
    Drehmoment
    6 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    1.331 kg
    Mehr Informationen
  • 12/2 U
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • 16/2 U
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.043 kg
    Mehr Informationen
  • 20/2 U
    PUK-Schellen
    max. Höhe
    75 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 24/2 U
    PUK-Schellen
    max. Höhe
    84 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.055 kg
    Mehr Informationen
  • 28/2 U
    PUK-Schellen
    max. Höhe
    92 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.061 kg
    Mehr Informationen
  • 32/2 U
    PUK-Schellen
    max. Höhe
    101 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.072 kg
    Mehr Informationen
  • 36/2 U
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.079 kg
    Mehr Informationen
  • 40/2 U
    PUK-Schellen
    max. Höhe
    117 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.085 kg
    Mehr Informationen
  • 44/2 U
    PUK-Schellen
    max. Höhe
    127 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.133 kg
    Mehr Informationen
  • 48/2 U
    PUK-Schellen
    max. Höhe
    135 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.142 kg
    Mehr Informationen
  • 52/2 U
    PUK-Schellen
    max. Höhe
    144 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.154 kg
    Mehr Informationen
  • 56/2 U
    PUK-Schellen
    max. Höhe
    152 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.172 kg
    Mehr Informationen
  • 12/3 U
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.044 kg
    Mehr Informationen
  • 16/3 U
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.052 kg
    Mehr Informationen
  • 20/3 U
    PUK-Schellen
    max. Höhe
    97 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.060 kg
    Mehr Informationen
  • 24/3 U
    PUK-Schellen
    max. Höhe
    110 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.068 kg
    Mehr Informationen
  • 28/3 U
    PUK-Schellen
    max. Höhe
    122 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0.076 kg
    Mehr Informationen

Aluminium

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 U-AL
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.017 kg
    Mehr Informationen
  • 16 U-AL
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.020 kg
    Mehr Informationen
  • 20 U-AL
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.023 kg
    Mehr Informationen
  • 24 U-AL
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.025 kg
    Mehr Informationen
  • 28 U-AL
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen
  • 32 U-AL
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.041 kg
    Mehr Informationen
  • 36 U-AL
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.045 kg
    Mehr Informationen
  • 40 U-AL
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 44 U-AL
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.052 kg
    Mehr Informationen
  • 48 U-AL
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.055 kg
    Mehr Informationen
  • 52 U-AL
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.061 kg
    Mehr Informationen
  • 56 U-AL
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.065 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 U-E
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen
  • 16 U-E
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.032 kg
    Mehr Informationen
  • 20 U-E
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • 24 U-E
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.039 kg
    Mehr Informationen
  • 28 U-E
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.042 kg
    Mehr Informationen
  • 32 U-E
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.051 kg
    Mehr Informationen
  • 36 U-E
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.055 kg
    Mehr Informationen
  • 40 U-E
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.061 kg
    Mehr Informationen
  • 44 U-E
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.085 kg
    Mehr Informationen
  • 48 U-E
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.089 kg
    Mehr Informationen
  • 52 U-E
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.096 kg
    Mehr Informationen
  • 56 U-E
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.102 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    • de

    • en

Inklusivzubehör
