STU 62

Steigetrasse, gleichschenkliges U-Profil

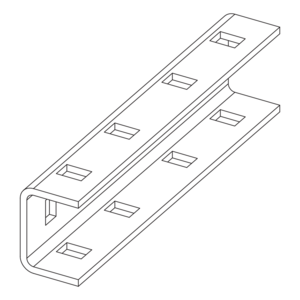

Die Steigetrassen STU 62 bestehen aus gelochten Seitenholmen im U-Profil und Sprossen aus Profilschienen 40x22 mm. Sie sind für eine maximale Belastung bis 4,00 kN ausgelegt, weisen Breiten von 200 bis 1200 mm auf und sind in den Standardlängen 3000 und 6000 mm erhältlich. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. Holme und Sprossen werden unmontiert, einschließlich Schrauben und Muttern geliefert.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • STU 62-02-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    200 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    24.900 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-03-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    300 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    26.400 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-04-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    400 mm
    Breite 2
    400 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    28.000 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-05-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    500 mm
    Breite 2
    500 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    29.500 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-06-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    600 mm
    Breite 2
    600 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    31.100 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-07-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    700 mm
    Breite 2
    700 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    32.600 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-08-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    800 mm
    Breite 2
    800 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    34.200 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-09-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    900 mm
    Breite 2
    900 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    35.700 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-10-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1000 mm
    Breite 2
    1000 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    37.200 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-11-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1100 mm
    Breite 2
    1100 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    38.800 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-12-3F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1200 mm
    Breite 2
    1200 mm
    Länge
    3000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    40.300 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-02F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    200 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    49.880 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-03F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    300 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    52.880 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-04F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    400 mm
    Breite 2
    400 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    56.080 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-05F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    500 mm
    Breite 2
    500 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    59.080 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-06F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    600 mm
    Breite 2
    600 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    62.280 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-07F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    700 mm
    Breite 2
    700 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    65.280 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-08F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    800 mm
    Breite 2
    800 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    68.480 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-09F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    900 mm
    Breite 2
    900 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    71.480 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-10F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1000 mm
    Breite 2
    1000 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    74.480 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-11F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1100 mm
    Breite 2
    1100 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    77.680 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 62-12F
    Steigetrasse
    Höhe
    60 mm
    Breite 1
    1200 mm
    Breite 2
    1200 mm
    Länge
    6000 mm
    max. Belastung
    4.00 kN
    Gewicht je Lagermengeneinheit
    80.680 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Steigetrassen Montageanleitung

    Montageanleitung für Steigetrassen LGG 60, STU 50, STU 60, STU 62, ST 81, ST 82

    PDF, 4 MB

    de en

  • Steigetrassen Technische Information

    Technische Information für Steigetrassen LGG, STU, ST und Zubehör.

    PDF, 2 MB

    de en
