STU 50-3E

Steigetrasse, gleichschenkliges U-Profil

Die Steigetrassen STU 50-3E aus Edelstahl bestehen aus gelochten Seitenholmen im U-Profil und Sprossen aus Profilschienen 39,5x22 mm. Sie sind für eine maximale Belastung bis 2,00 kN ausgelegt, weisen Breiten von 210 bis 800 mm auf und sind in einer Länge von 3000 mm erhältlich. Holme und Sprossen werden unmontiert, einschließlich Schrauben und Muttern geliefert.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • STU 50-02-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    210 mm
    Breite 2
    166 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    9.213 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-03-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    300 mm
    Breite 2
    256 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    9.743 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-04-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    400 mm
    Breite 2
    356 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    10.328 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-05-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    500 mm
    Breite 2
    456 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    10.918 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-06-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    600 mm
    Breite 2
    556 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    11.503 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-07-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    700 mm
    Breite 2
    656 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.088 kg
    Inklusivzubehör
    Mehr Informationen
  • STU 50-08-3E
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    800 mm
    Breite 2
    756 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.678 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

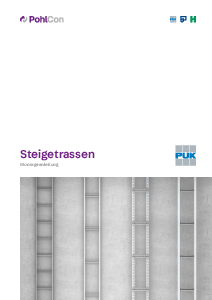

  • Steigetrassen Montageanleitung

    Montageanleitung für Steigetrassen LGG 60, STU 50, STU 60, STU 62, ST 81, ST 82

    PDF, 4 MB

    de en

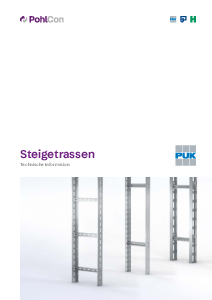

  • Steigetrassen Technische Information

    Technische Information für Steigetrassen LGG, STU, ST und Zubehör.

    PDF, 2 MB

    de en
