SINTON® Q

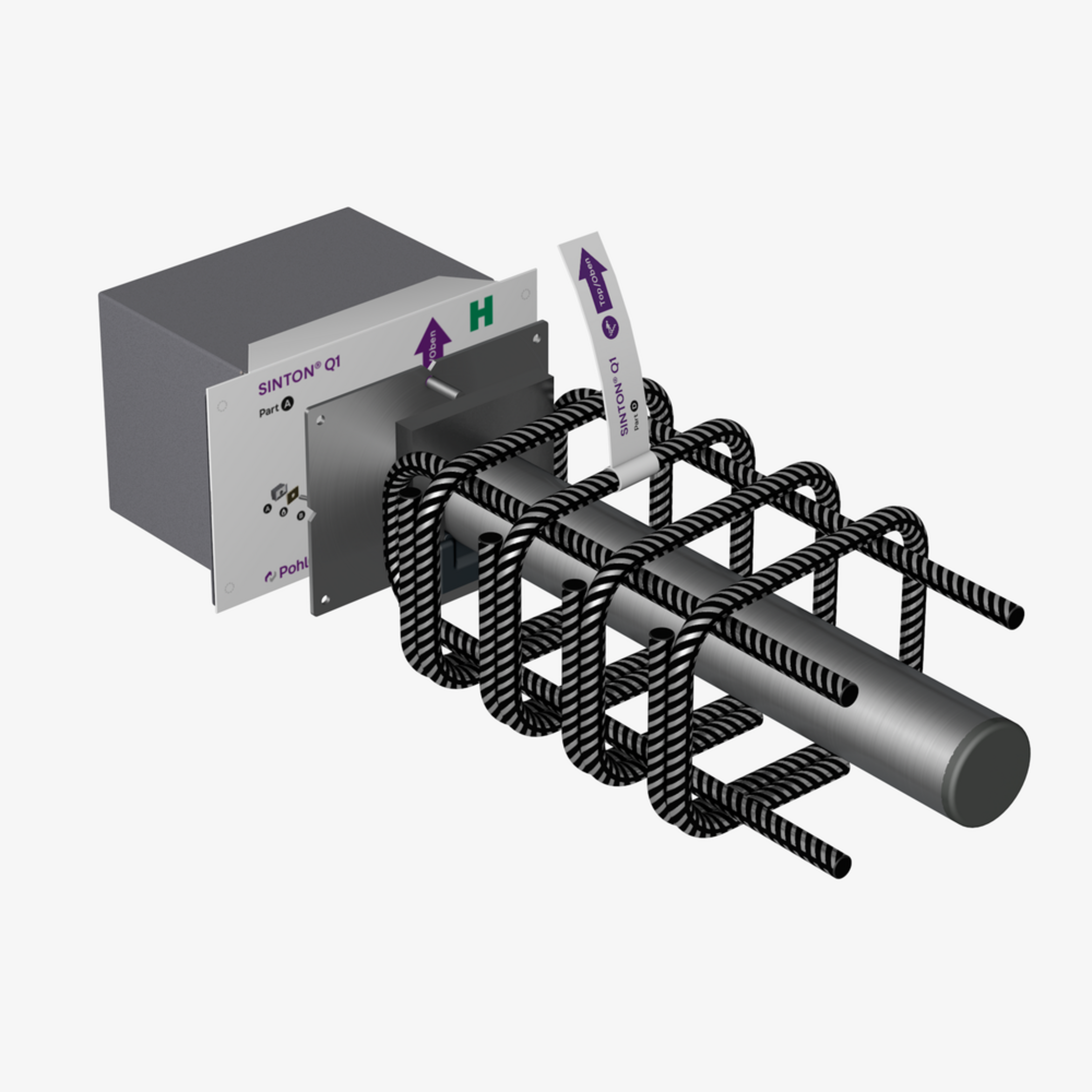

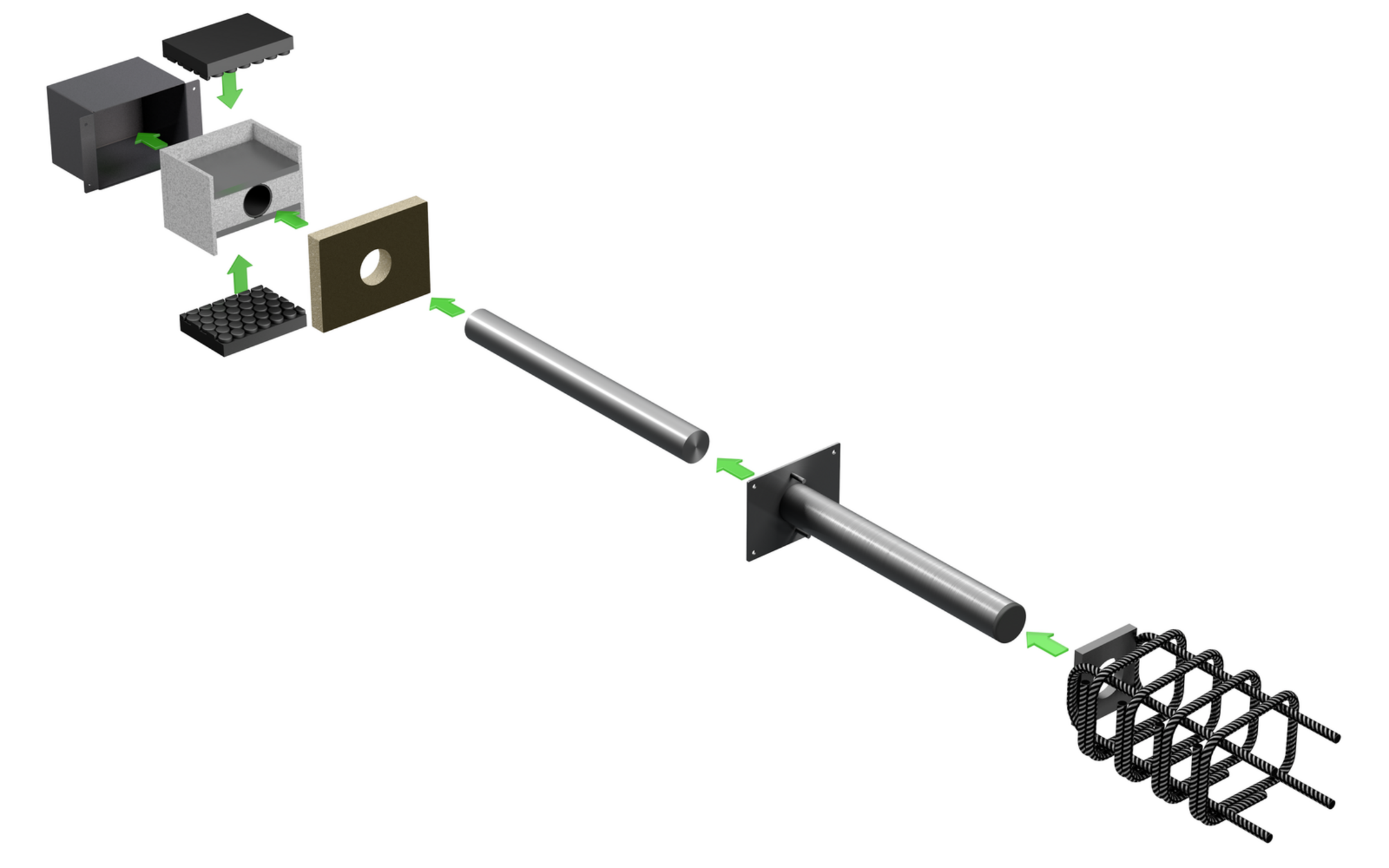

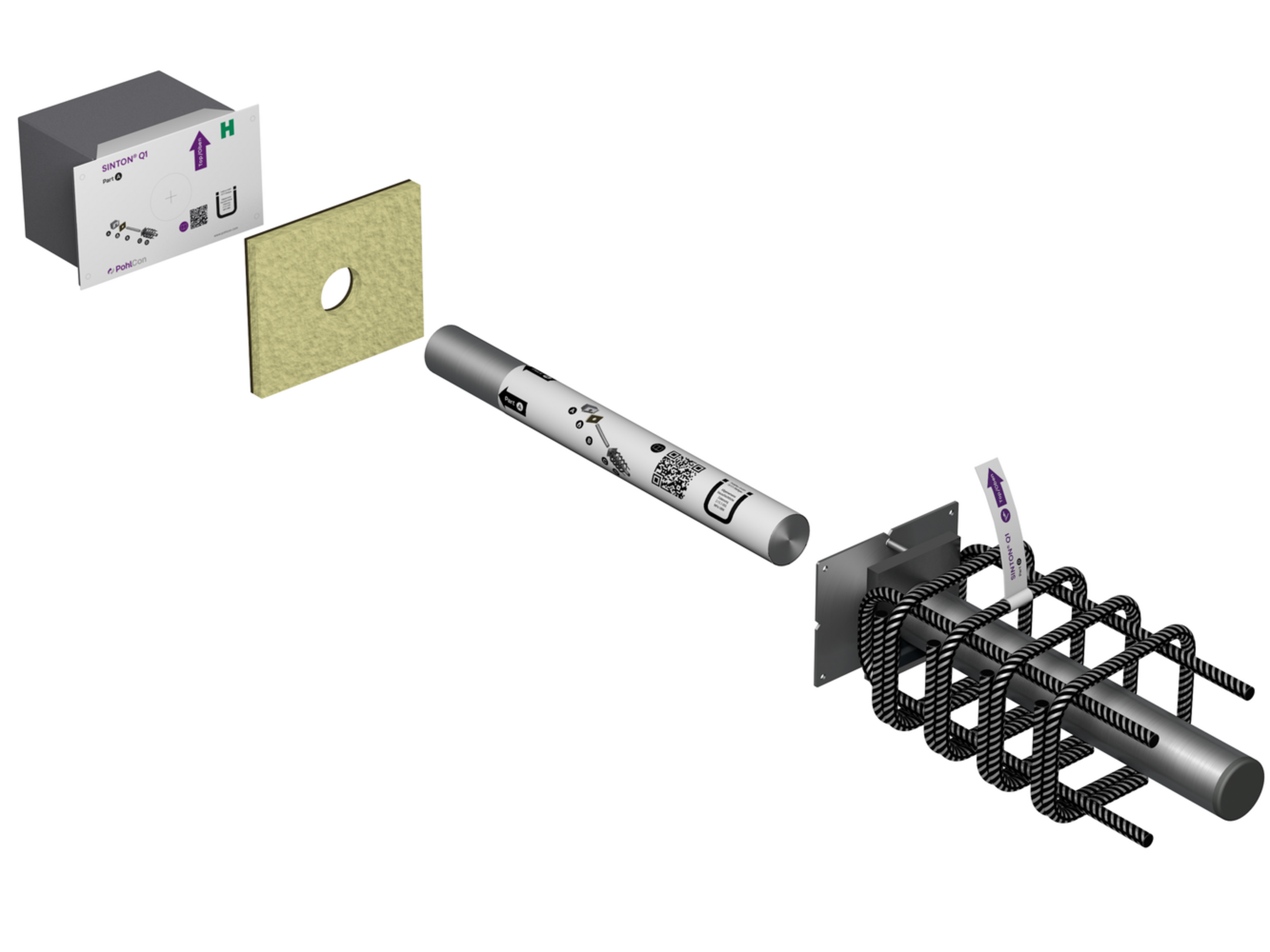

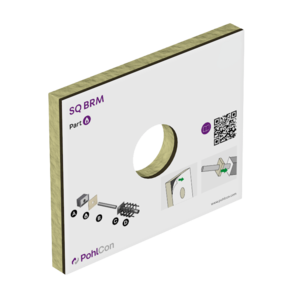

Das Trittschalldämmelement SINTON® Q entkoppelt Treppenpodeste, -läufe oder Laubengänge trittschalltechnisch von der Treppenhauswand aus Mauerwerk oder Beton. Es besteht aus einem lastübertragenden Runddorn, einem schwingungsdämpfenden Wandlager und einer Laufhülse mit Bewehrungskorb. SINTON® Q eignet sich je nach Ausführung (J50 / J120) für Fugenbreiten von 10-50 mm bzw. von 51-120 mm sowie zur Übertragung positiver (Q1) und auch negativer Querkräfte (Q2). Das Dämmelement ist im Ortbeton- sowie Fertigteilbau einsetzbar. Aufgrund des bis zu +/- 8° neigbaren Bewehrungskorbs passt sich SINTON® Q1 flexibel an die bauseitige Bewehrung einer gewendelten Treppe an. Bei Verwendung einer Brandschutzmanschette entspricht SINTON® Q der Feuerwiderstandsklasse R 120.

Allgemeine bauaufsichtliche Zulassung: Z-15.7-355
Kontakt aufnehmen Datenblatt herunterladen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-15.7-355
  • Hoher Korrosionsschutz, aus hochfestem Edelstahl
  • Für Ortbeton- und Fertigteilbauweise

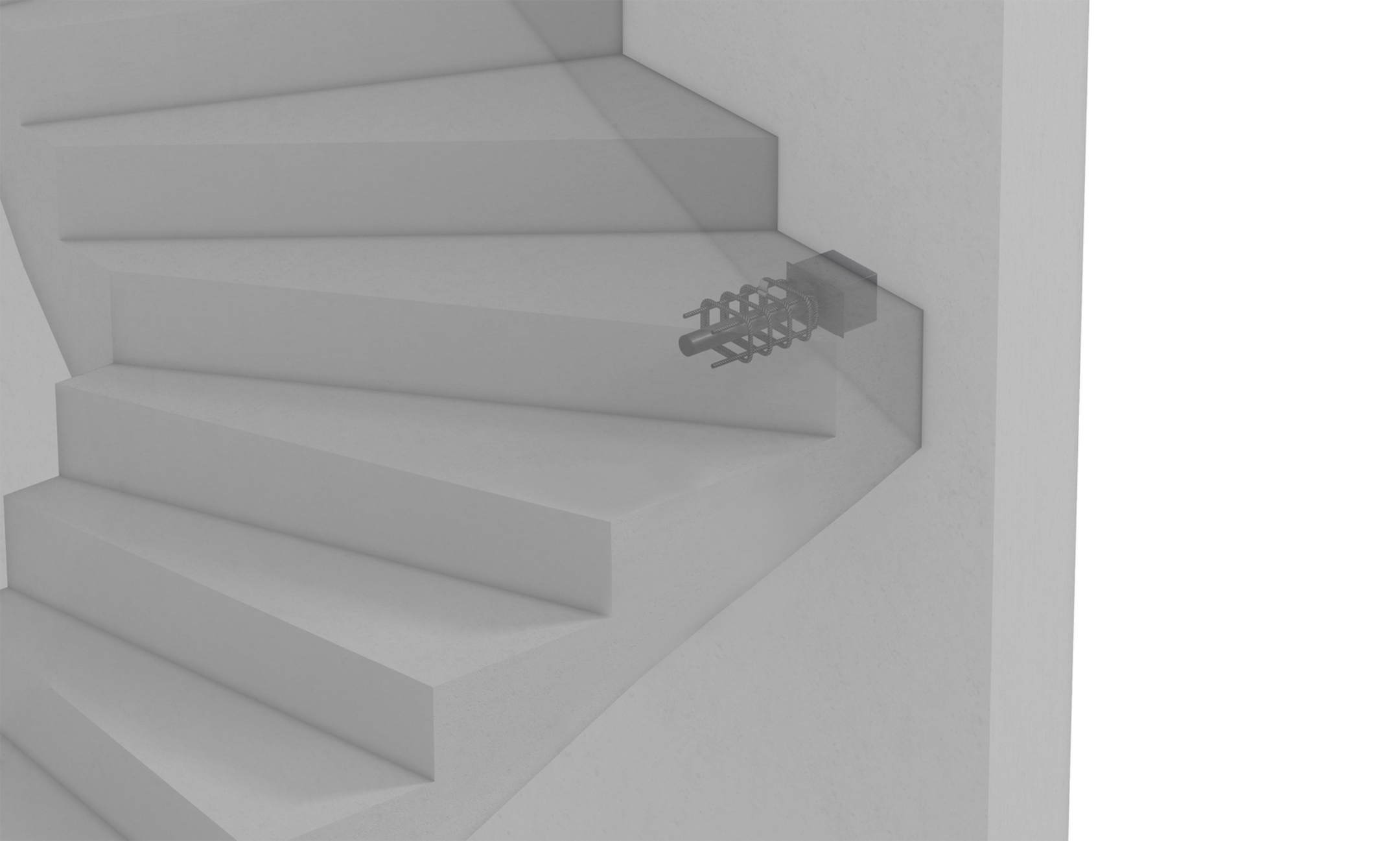

  • Optimal für den Einsatz in gewendelten Treppen durch Neigbarkeit des vorgefertigten Bewehrungskorbs

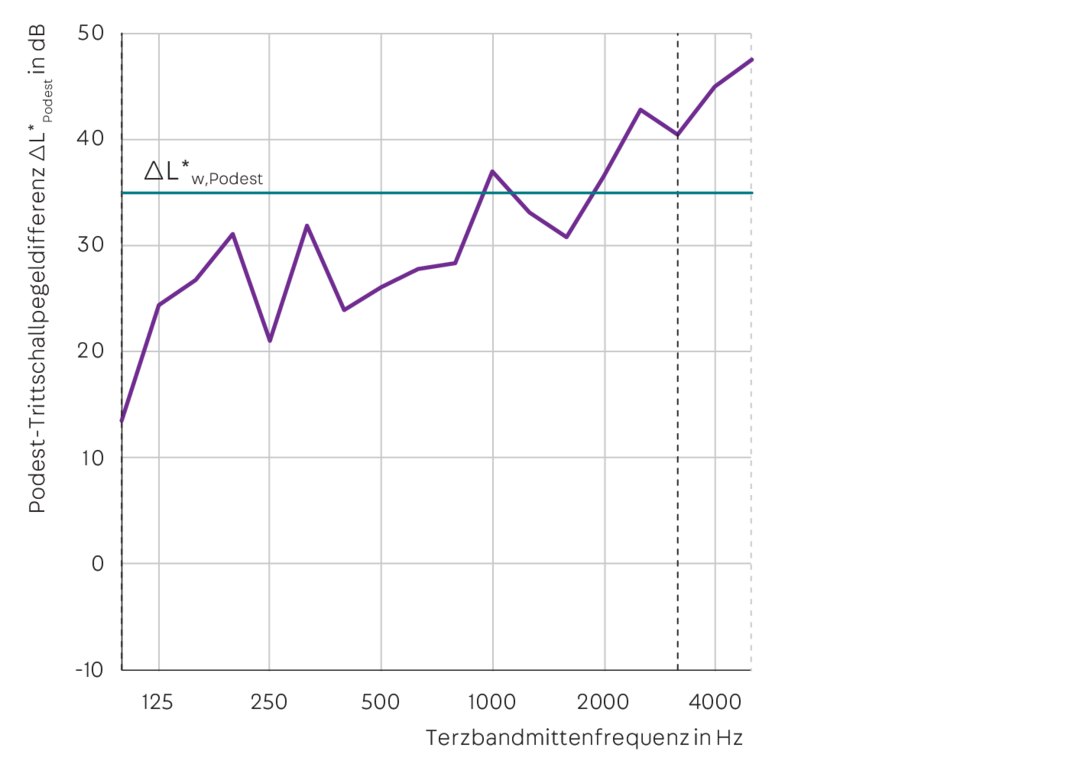

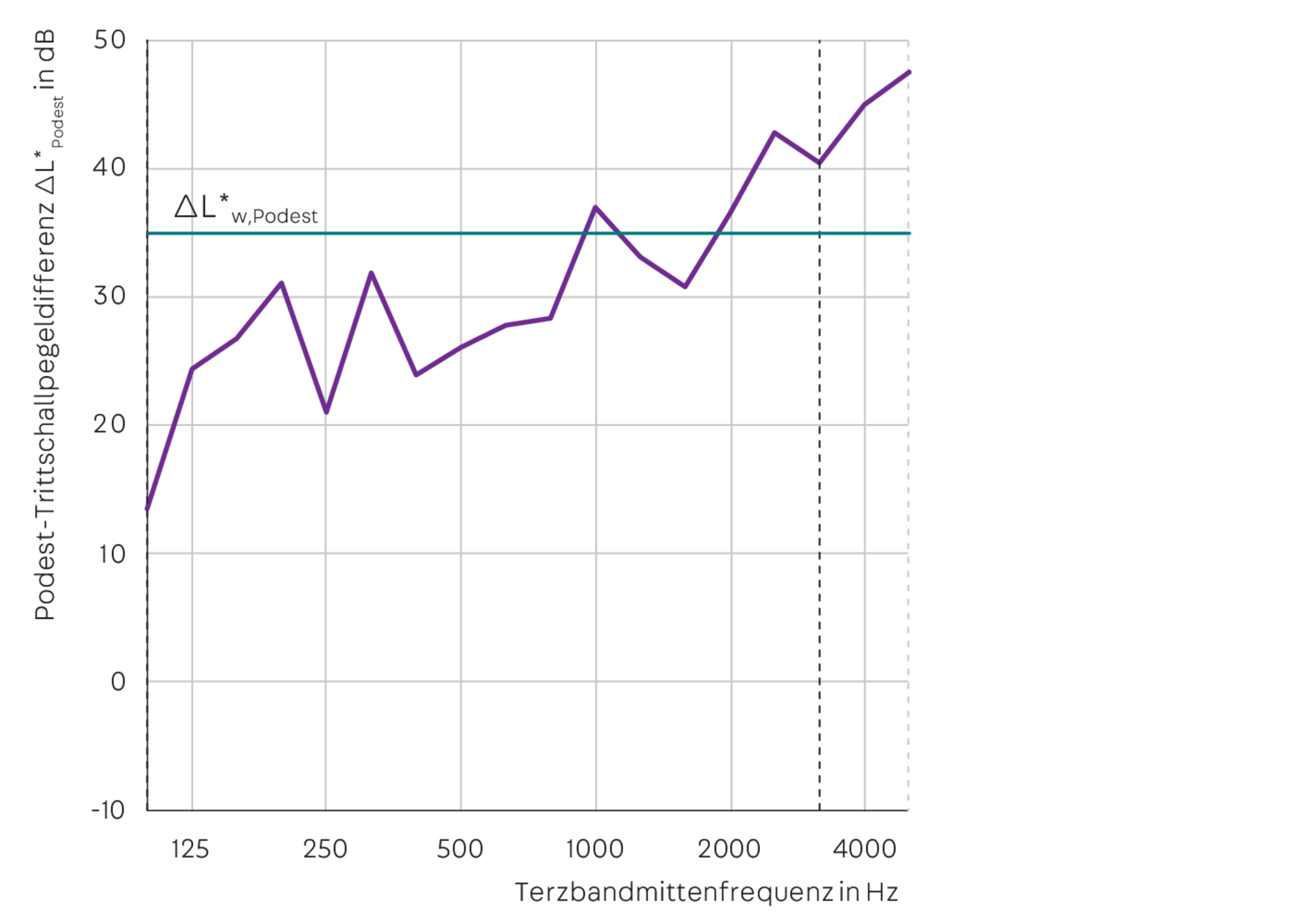

  • Podest-Trittschallpegeldifferenz ΔL*w, Podest = 31 dB - 34 dB, geprüft nach DIN 7396

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

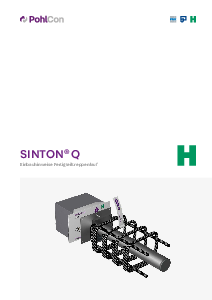

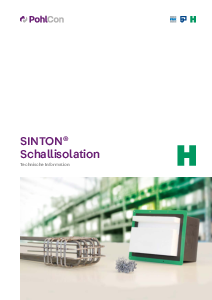

  • Technische Information SINTON®

    Technische Information

    PDF, 12 MB

    de en

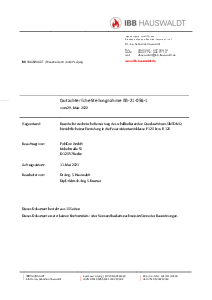

  • Gutachterliche Stellungnahme Brandschutz SINTON® Q

    Gutachten

    PDF, 997 KB

    de
    Download

  • Akustische Prüfung nach DIN 7396 SINTON® Q

    Typenprüfung

    PDF, 4 MB

    de
    Download

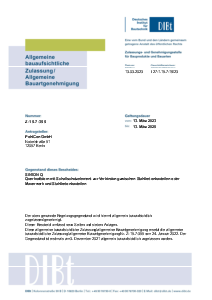

  • AbZ SINTON® Q

    Zulassung

    PDF, 3 MB

    de
    Download

  • Einbauanleitung SINTON ® Q

    Einbauhinweise Fertigteiltreppenlauf

    PDF, 652 KB

    de
    Download

BIM- und CAD-Daten

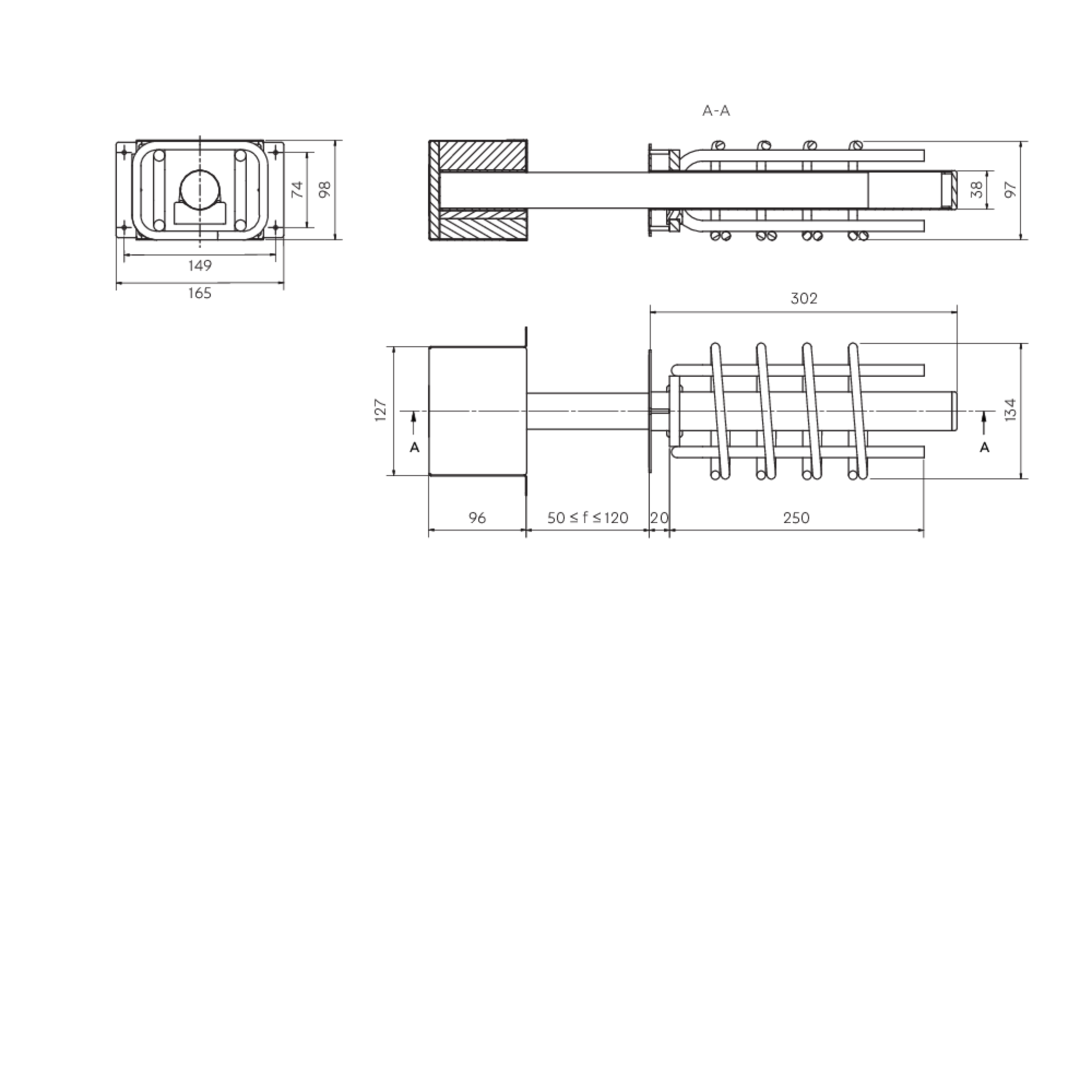

  • CAD Details SINTON® Q1-J120

    CAD Details SINTON® Q1-J120

    ZIP, 2 MB

    de en

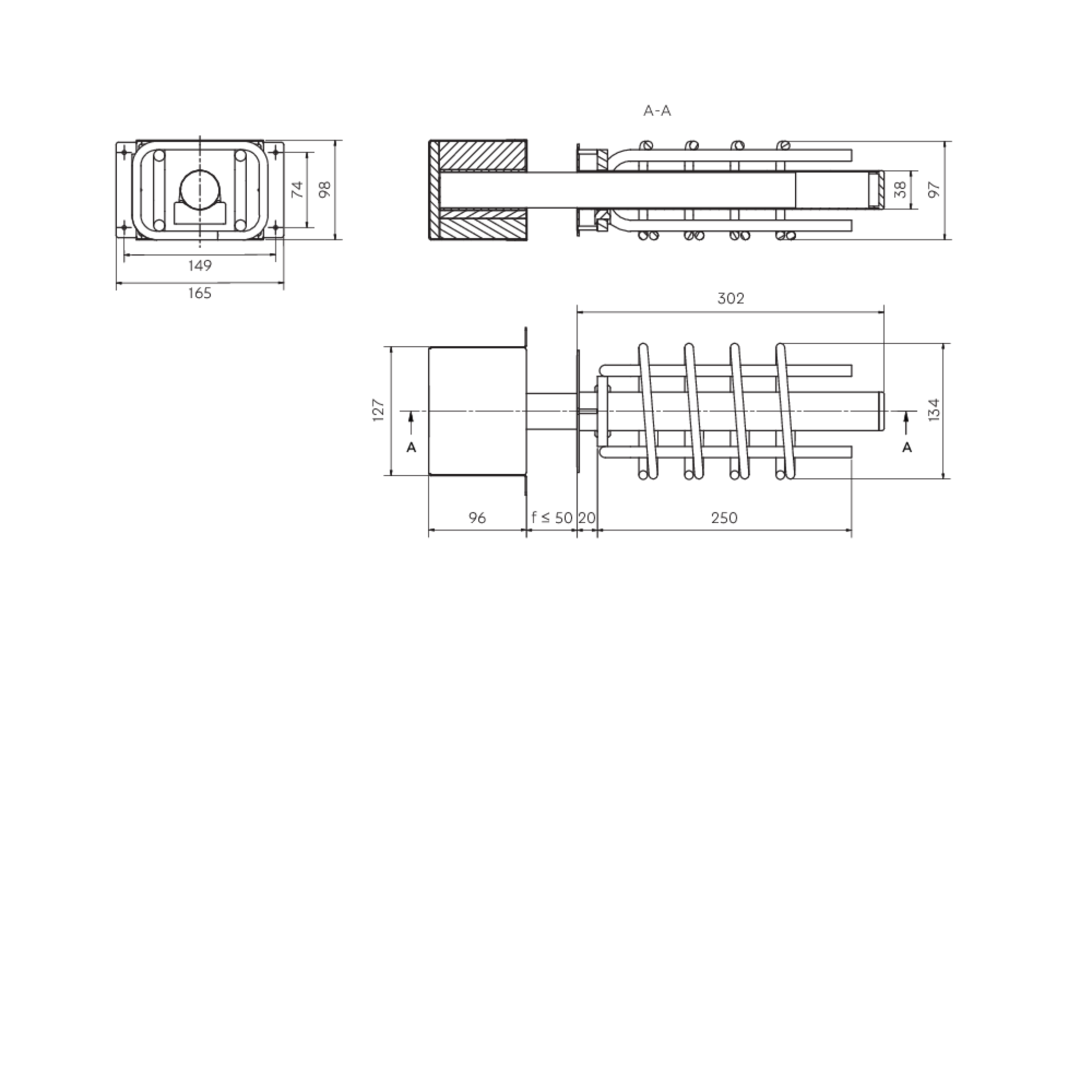

  • CAD Details SINTON® Q1-J50

    CAD Details SINTON® Q1-J50

    ZIP, 2 MB

    de en
  • CAD Details SINTON® Q2-J120

    CAD Details SINTON® Q2-J120

    ZIP, 2 MB

    de en
  • CAD Details SINTON® Q2-J50

    CAD Details SINTON® Q2-J50

    ZIP, 2 MB

    de en

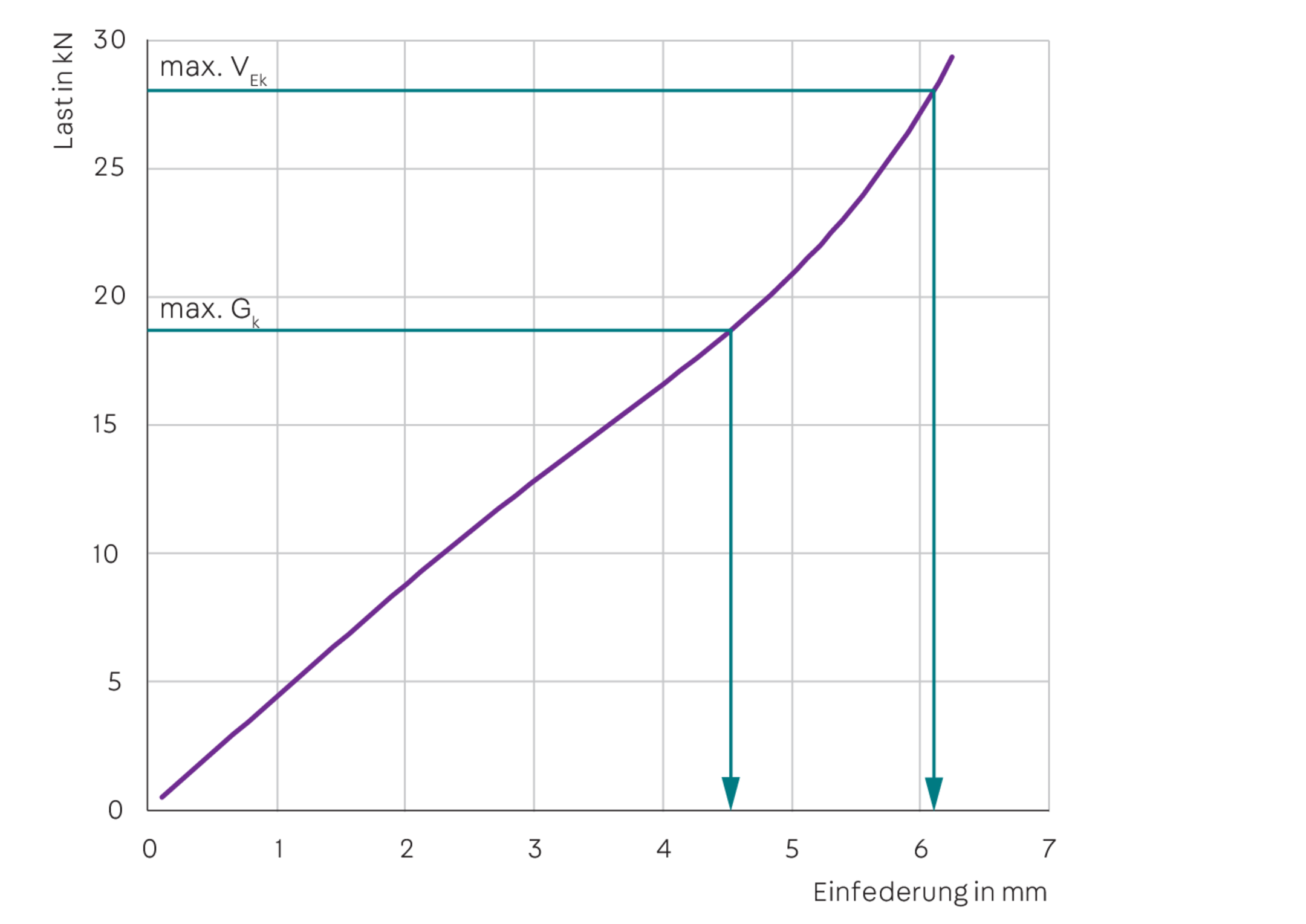

Belastungsdiagramm
