Art.-Nr. RK 35-20F

Kabelrinnen-Kreuzung

Kabelrinnen-Kreuzung, Höhe = 35 mm

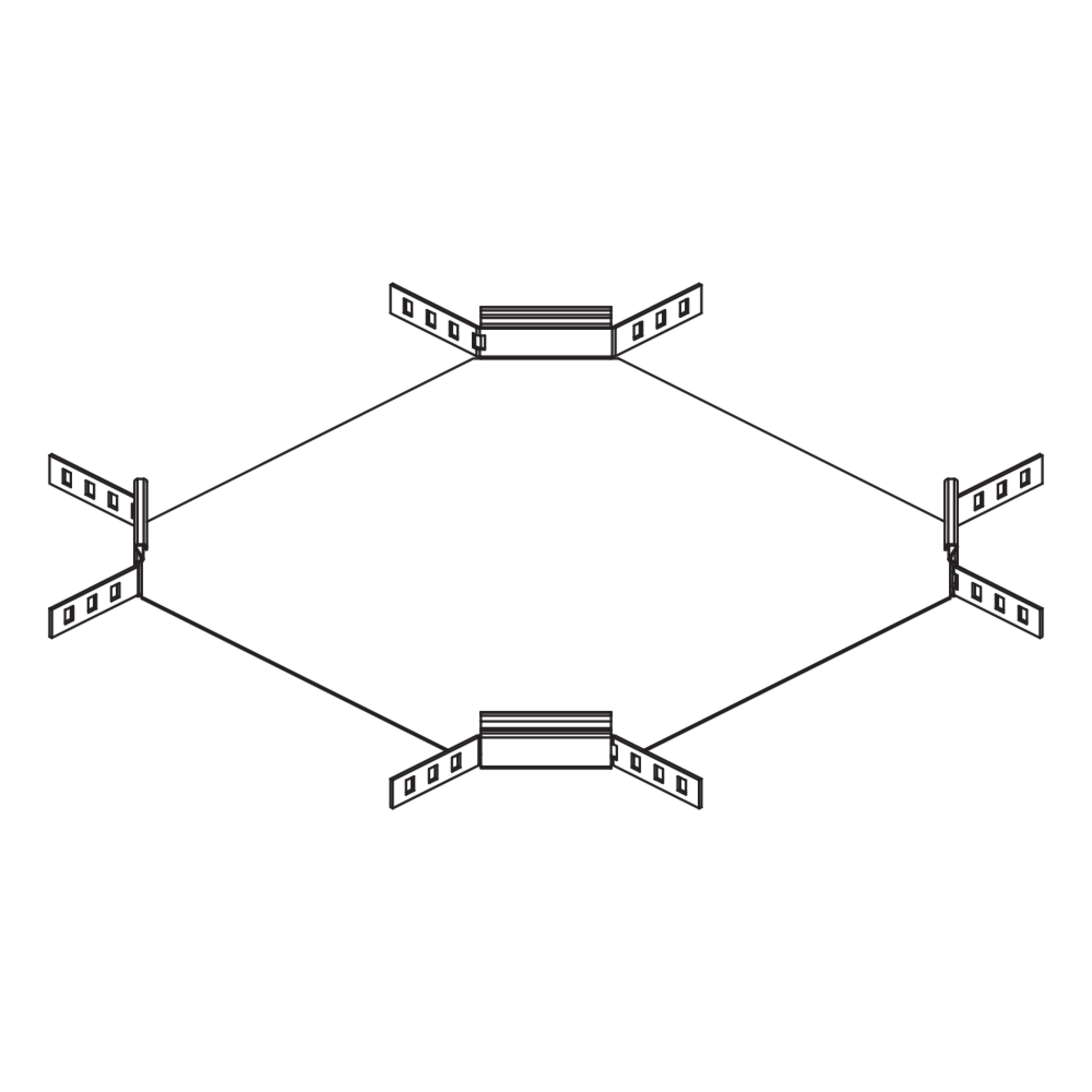

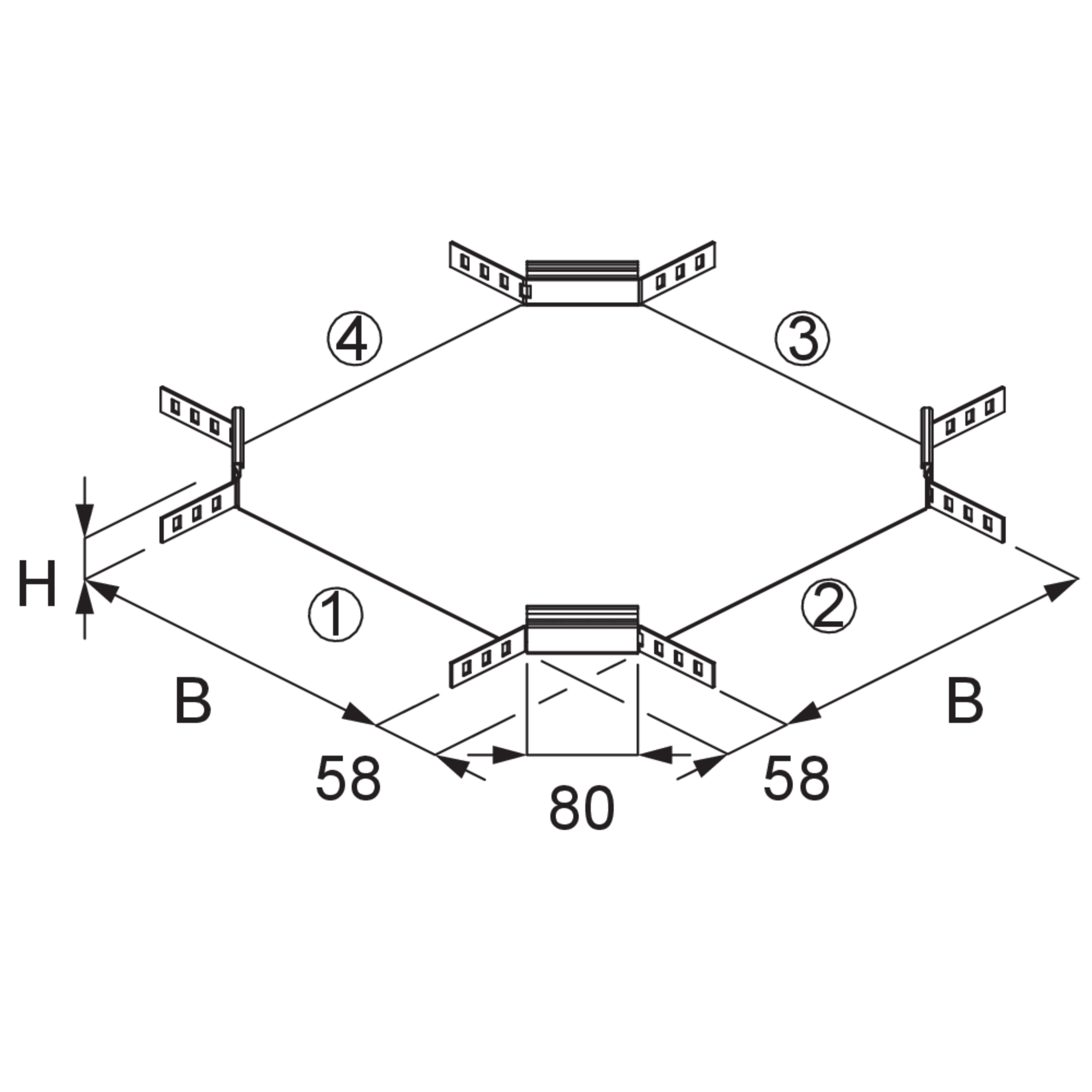

Die Kabelrinnen-Kreuzung RK 35 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung RK 35 eignet sich für Kabelrinnen mit Seitenhöhen von 35 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
RK 35-20F
Höhe
35 mm
Breite
200 mm
Gewicht je Lagermengeneinheit
1.513 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 35-10S
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    0.891 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 35-20S
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.410 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 35-30S
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.124 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

G

Gewicht je Lagermengeneinheit
  • RK 35-10F
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    100 mm
    Gewicht je Lagermengeneinheit
    0.957 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 35-20F
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    200 mm
    Gewicht je Lagermengeneinheit
    1.513 kg
    Inklusivzubehör
    Mehr Informationen
  • RK 35-30F
    Kabelrinnen-Kreuzung
    Höhe
    35 mm
    Breite
    300 mm
    Gewicht je Lagermengeneinheit
    2.277 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
