Art.-Nr. RB 35-20S

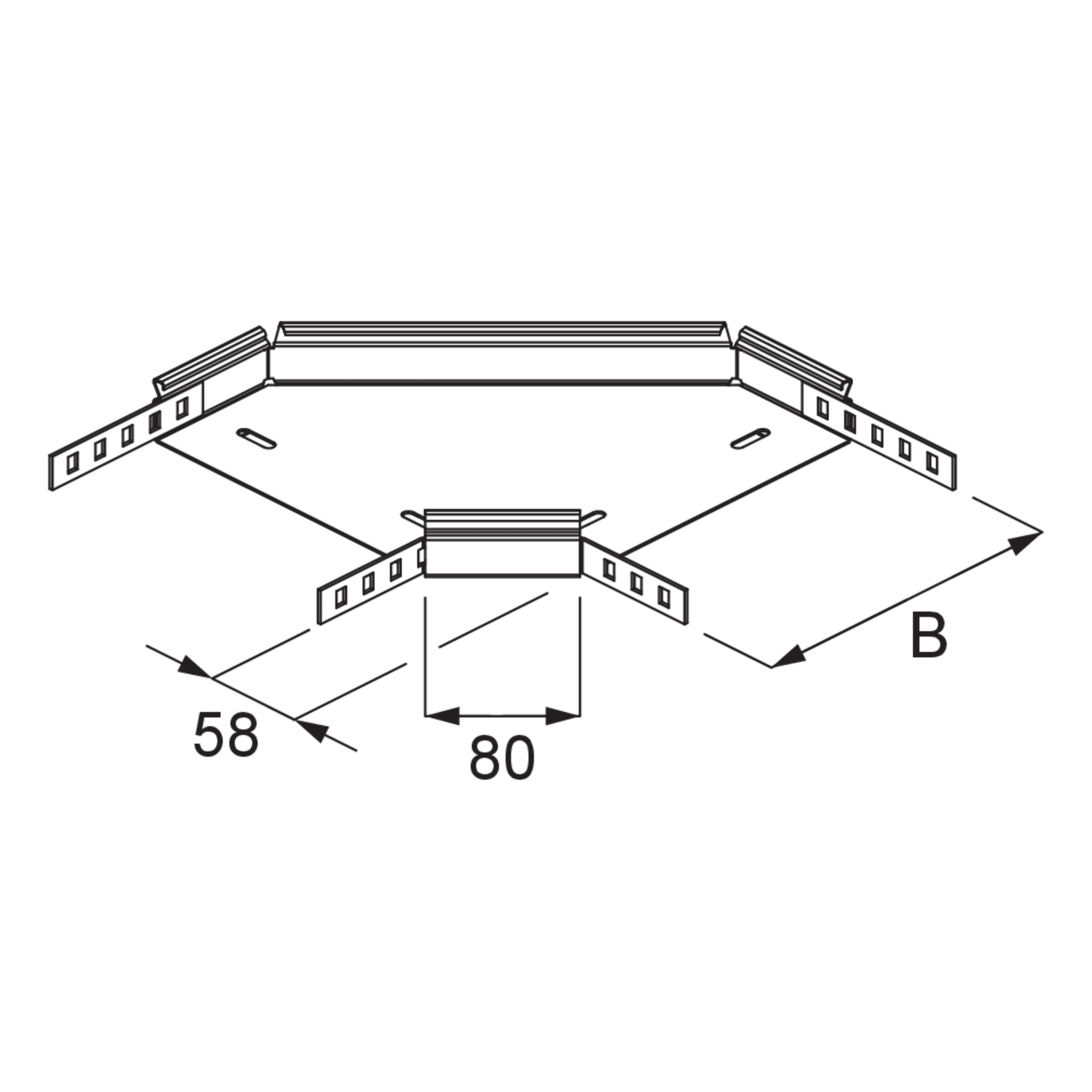

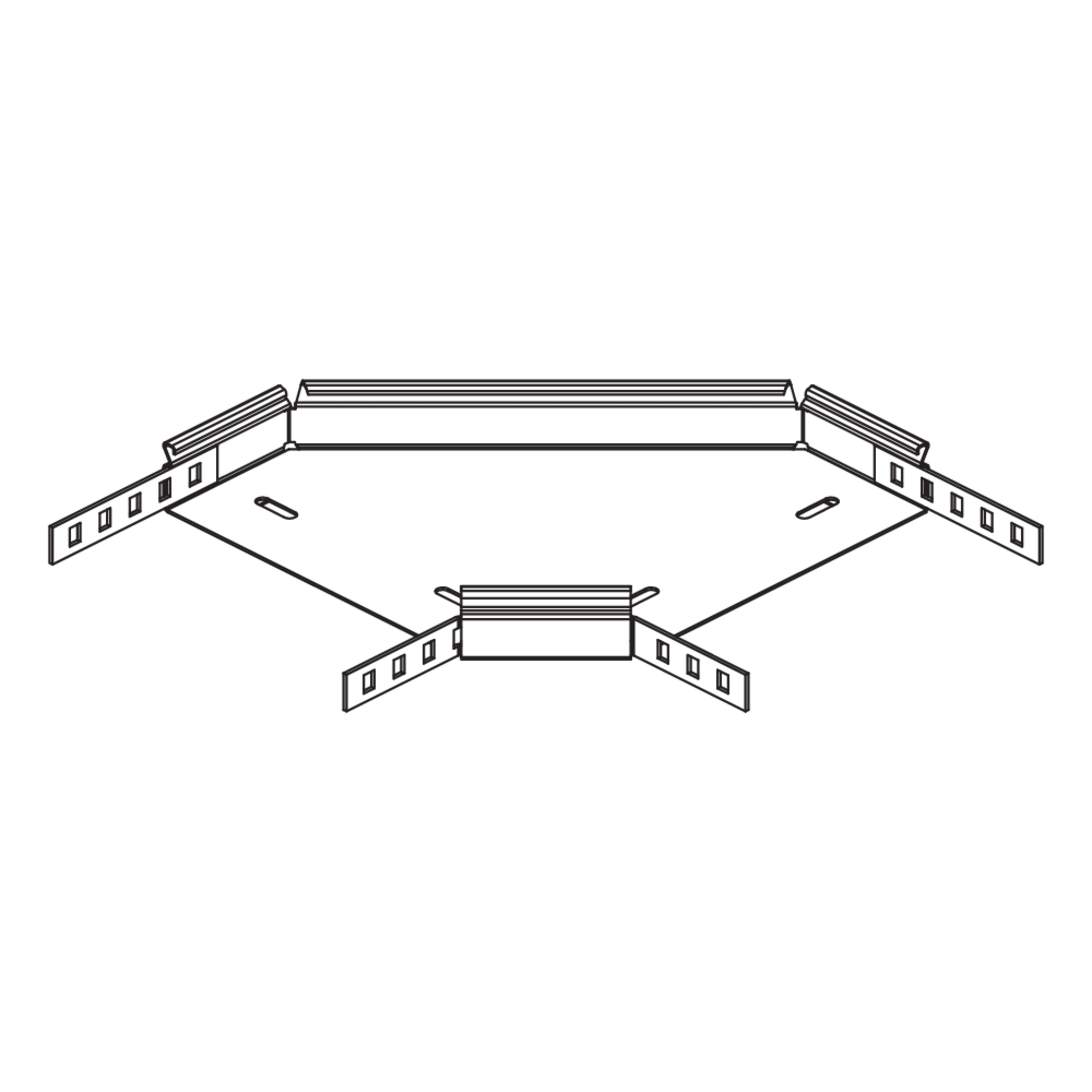

Kabelrinnen-Bogen 90°

Kabelrinnen-Bogen, Höhe = 35 mm

Die Kabelrinnen-Bögen RB 35 ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 35 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
RB 35-20S
Höhe
35 mm
Breite
200 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
0.894 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB 35-05S
    Kabelrinnen-Bogen 90°
    35 mm
    50 mm
    Horizontal
    90°
    0.311 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-10S
    Kabelrinnen-Bogen 90°
    35 mm
    100 mm
    Horizontal
    90°
    0.478 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-20S
    Kabelrinnen-Bogen 90°
    35 mm
    200 mm
    Horizontal
    90°
    0.894 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-30S
    Kabelrinnen-Bogen 90°
    35 mm
    300 mm
    Horizontal
    90°
    1.491 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB 35-05F
    Kabelrinnen-Bogen 90°
    35 mm
    50 mm
    Horizontal
    90°
    0.335 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-10F
    Kabelrinnen-Bogen 90°
    35 mm
    100 mm
    Horizontal
    90°
    0.514 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-20F
    Kabelrinnen-Bogen 90°
    35 mm
    200 mm
    Horizontal
    90°
    0.959 kg
    Inklusivzubehör
    Mehr Informationen
  • RB 35-30F
    Kabelrinnen-Bogen 90°
    35 mm
    300 mm
    Horizontal
    90°
    1.682 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
