Art.-Nr. RA 110-40E

Kabelrinnen-Abzweig

Kabelrinnen-Abzweig, Höhe = 110 mm

Der Kabelrinnen-Abzweig RA 110 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Kabelrinnen eingesetzt und ermöglicht den Anschluss einer weiteren Kabelrinne im rechten Winkel. Der Kabelrinnen-Abzweig eignet sich für Kabelrinnen mit Seitenhöhen von 110 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

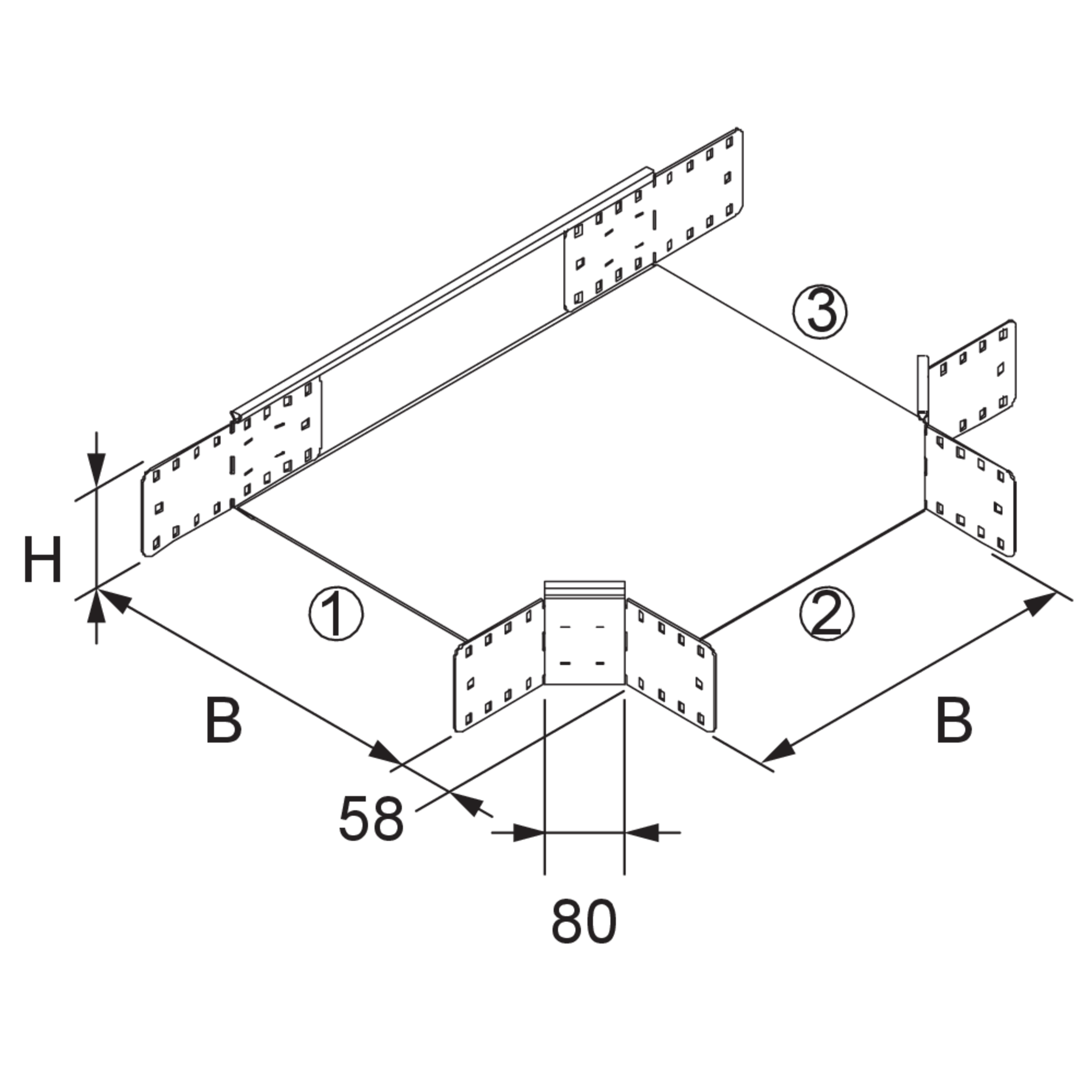

Sonderkonstruktionen mit unterschiedlichen Anschlussbreiten ①, ②, ③ können angefragt werden.

Art.-Nr.: RA 110-40E
Höhe: 110 mm
Breite: 400 mm
Länge: 514 mm
Gewicht je Lagermengeneinheit: 4,315 kg

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

RA 110-10S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
100 mm
Länge
214 mm
Gewicht je Lagermengeneinheit
2,237 kg
Inklusivzubehör
Mehr Informationen
RA 110-20S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
200 mm
Länge
314 mm
Gewicht je Lagermengeneinheit
2,916 kg
Inklusivzubehör
Mehr Informationen
RA 110-30S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
300 mm
Länge
414 mm
Gewicht je Lagermengeneinheit
3,691 kg
Inklusivzubehör
Mehr Informationen
RA 110-40S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
400 mm
Länge
514 mm
Gewicht je Lagermengeneinheit
4,663 kg
Inklusivzubehör
Mehr Informationen
RA 110-50S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
500 mm
Länge
614 mm
Gewicht je Lagermengeneinheit
5,831 kg
Inklusivzubehör
Mehr Informationen
RA 110-60S
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
600 mm
Länge
714 mm
Gewicht je Lagermengeneinheit
7,194 kg
Inklusivzubehör
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

RA 110-10F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
100 mm
Länge
214 mm
Gewicht je Lagermengeneinheit
2,400 kg
Inklusivzubehör
Mehr Informationen
RA 110-20F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
200 mm
Länge
314 mm
Gewicht je Lagermengeneinheit
3,126 kg
Inklusivzubehör
Mehr Informationen
RA 110-30F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
300 mm
Länge
414 mm
Gewicht je Lagermengeneinheit
3,955 kg
Inklusivzubehör
Mehr Informationen
RA 110-40F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
400 mm
Länge
514 mm
Gewicht je Lagermengeneinheit
4,996 kg
Inklusivzubehör
Mehr Informationen
RA 110-50F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
500 mm
Länge
614 mm
Gewicht je Lagermengeneinheit
6,245 kg
Inklusivzubehör
Mehr Informationen
RA 110-60F
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
600 mm
Länge
714 mm
Gewicht je Lagermengeneinheit
7,704 kg
Inklusivzubehör
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

RA 110-10E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
100 mm
Länge
214 mm
Gewicht je Lagermengeneinheit
1,898 kg
Inklusivzubehör
Mehr Informationen
RA 110-20E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
200 mm
Länge
314 mm
Gewicht je Lagermengeneinheit
2,557 kg
Inklusivzubehör
Mehr Informationen
RA 110-30E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
300 mm
Länge
414 mm
Gewicht je Lagermengeneinheit
3,337 kg
Inklusivzubehör
Mehr Informationen
RA 110-40E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
400 mm
Länge
514 mm
Gewicht je Lagermengeneinheit
4,315 kg
Inklusivzubehör
Mehr Informationen
RA 110-50E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
500 mm
Länge
614 mm
Gewicht je Lagermengeneinheit
5,490 kg
Inklusivzubehör
Mehr Informationen
RA 110-60E
Kabelrinnen-Abzweig
Höhe
110 mm
Breite
600 mm
Länge
714 mm
Gewicht je Lagermengeneinheit
6,863 kg
Inklusivzubehör
Mehr Informationen

Details

Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
