KTS

Konsole, schwer, KDI/KHI

Die Stielkonsole KTS wird am Konsolhalter KDI oder KHI befestigt und ist je nach Konsollänge für maximale Lasten bis zu 7 kN vorgesehen. Sie steht in tauchfeuerverzinktem Stahl zur Verfügung.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

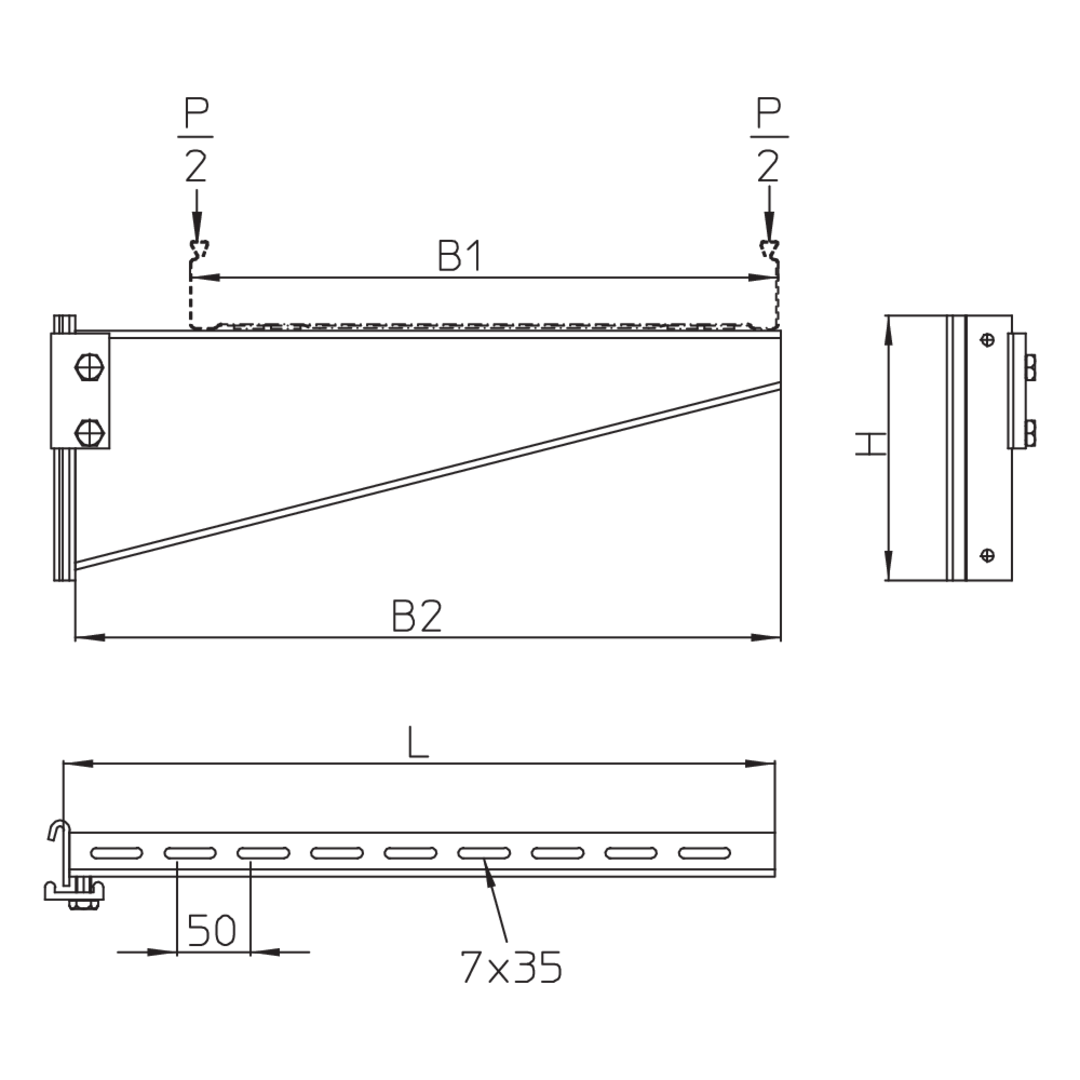

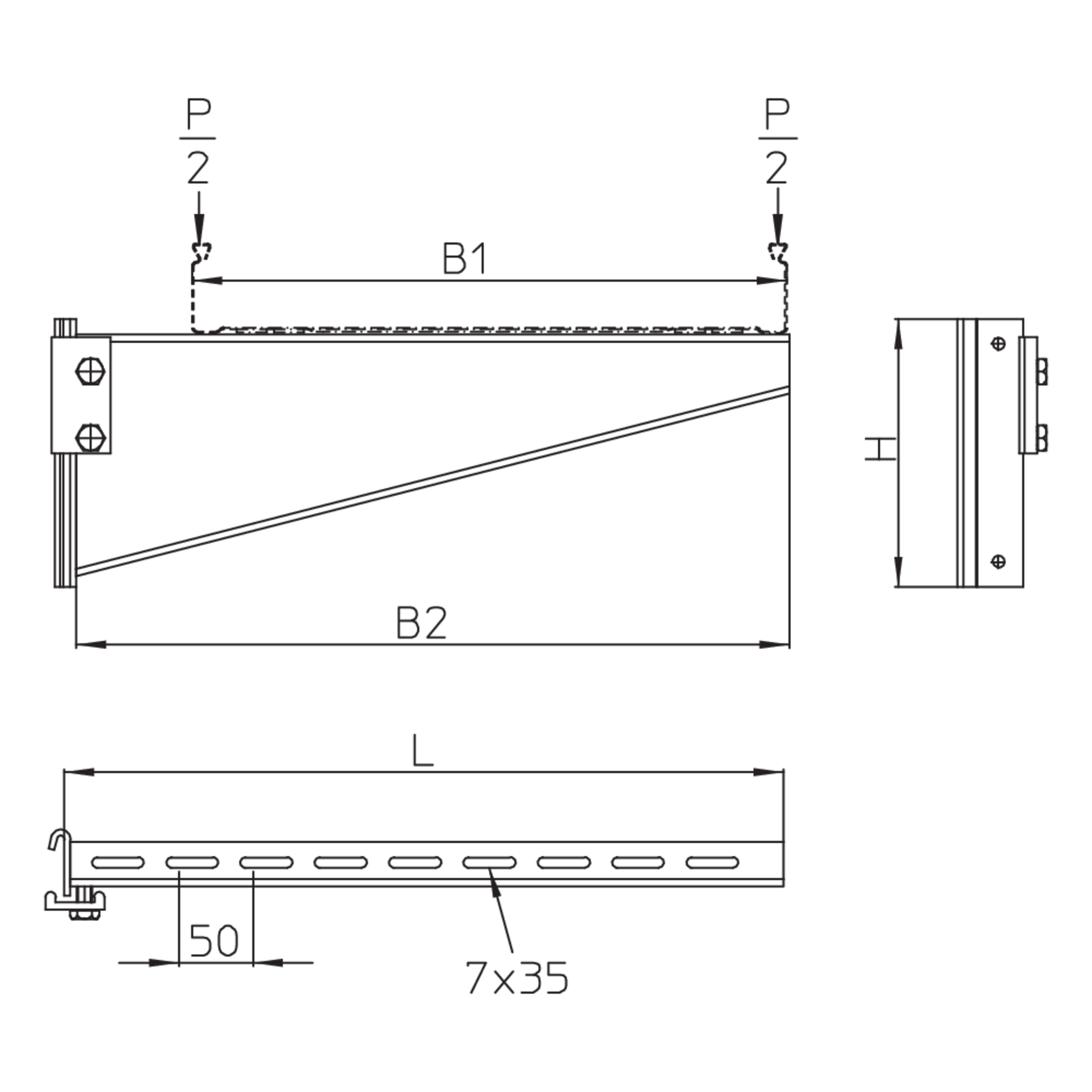

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

  • KTS 020F
    Konsole
    Höhe
    180 mm
    Breite 1
    200 mm
    Breite 2
    280 mm
    Länge
    284 mm
    max. Belastung
    7,00 kN
    Gewicht je Lagermengeneinheit
    1,588 kg
    Mehr Informationen
  • KTS 030F
    Konsole
    Höhe
    180 mm
    Breite 1
    300 mm
    Breite 2
    380 mm
    Länge
    384 mm
    max. Belastung
    6,30 kN
    Gewicht je Lagermengeneinheit
    1,985 kg
    Mehr Informationen
  • KTS 040F
    Konsole
    Höhe
    180 mm
    Breite 1
    400 mm
    Breite 2
    480 mm
    Länge
    484 mm
    max. Belastung
    5,50 kN
    Gewicht je Lagermengeneinheit
    2,271 kg
    Mehr Informationen
  • KTS 050F
    Konsole
    Höhe
    180 mm
    Breite 1
    500 mm
    Breite 2
    580 mm
    Länge
    584 mm
    max. Belastung
    4,90 kN
    Gewicht je Lagermengeneinheit
    2,673 kg
    Mehr Informationen
  • KTS 060F
    Konsole
    Höhe
    180 mm
    Breite 1
    600 mm
    Breite 2
    680 mm
    Länge
    684 mm
    max. Belastung
    4,30 kN
    Gewicht je Lagermengeneinheit
    3,010 kg
    Mehr Informationen
  • KTS 070F
    Konsole
    Höhe
    180 mm
    Breite 1
    600 mm
    Breite 2
    780 mm
    Länge
    784 mm
    max. Belastung
    3,60 kN
    Gewicht je Lagermengeneinheit
    3,440 kg
    Mehr Informationen
  • KTS 080F
    Konsole
    Höhe
    180 mm
    Breite 1
    600 mm
    Breite 2
    880 mm
    Länge
    884 mm
    max. Belastung
    3,00 kN
    Gewicht je Lagermengeneinheit
    3,805 kg
    Mehr Informationen
  • KTS 090F
    Konsole
    Höhe
    180 mm
    Breite 1
    600 mm
    Breite 2
    980 mm
    Länge
    984 mm
    max. Belastung
    2,30 kN
    Gewicht je Lagermengeneinheit
    4,216 kg
    Mehr Informationen
  • KTS 100F
    Konsole
    Höhe
    180 mm
    Breite 1
    600 mm
    Breite 2
    1080 mm
    Länge
    1084 mm
    max. Belastung
    1,70 kN
    Gewicht je Lagermengeneinheit
    4,471 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

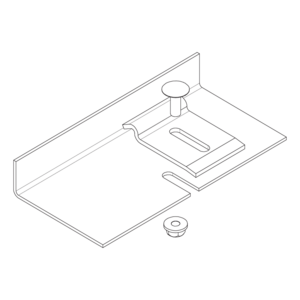

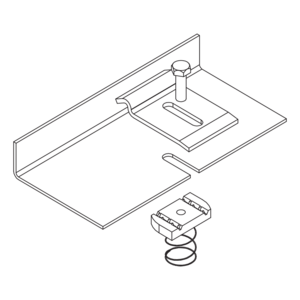

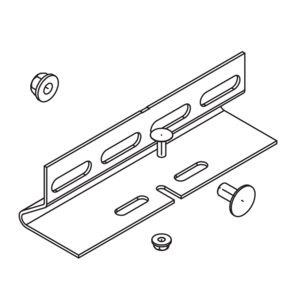

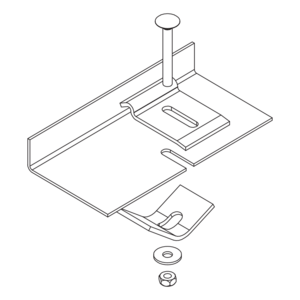

Inklusivzubehör
