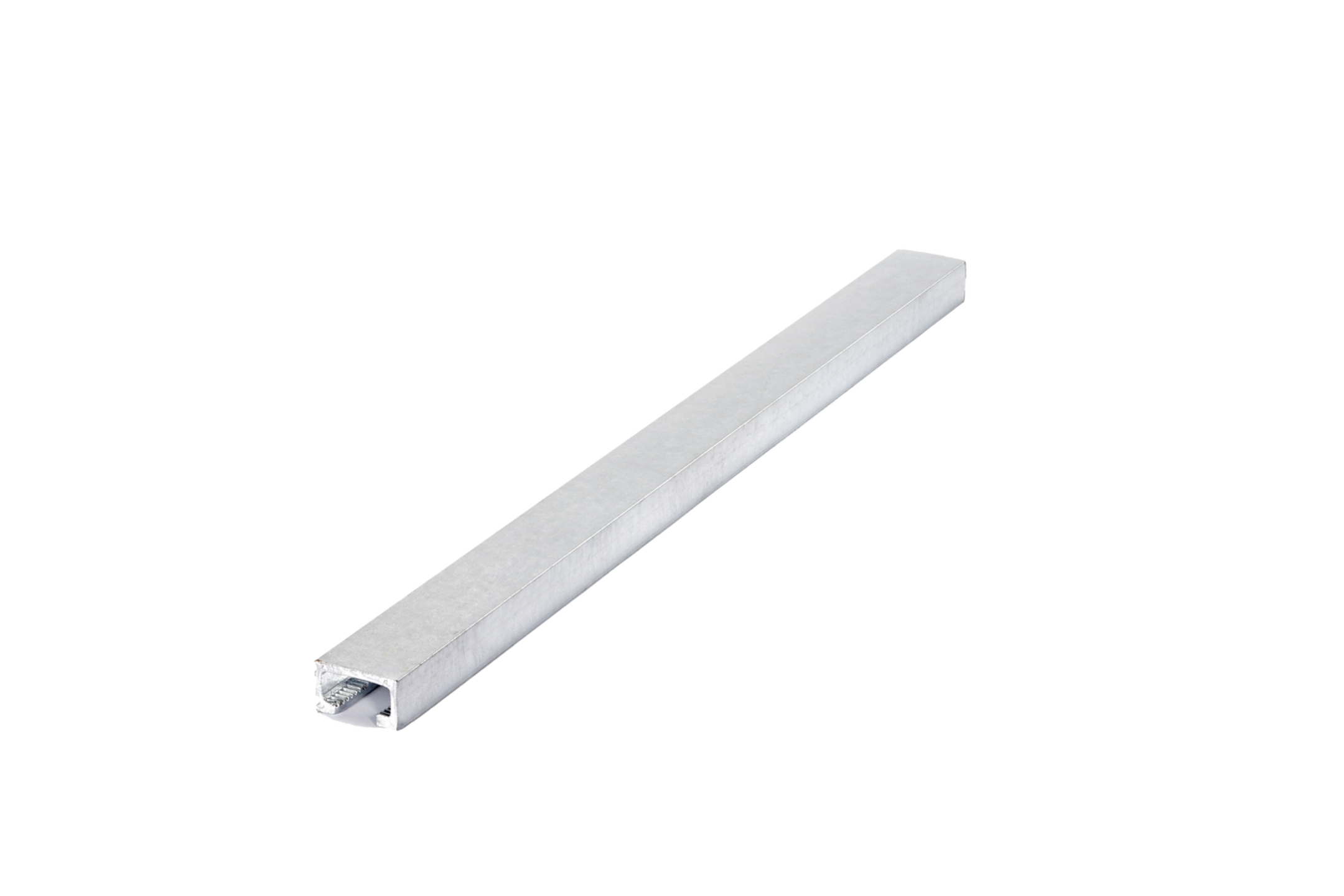

JXM W 53/34

Montageschiene, warmgewalzt, gezahnt

Die Montageschiene JXM W 53/34 besitzt die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Sie bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 43,3 kN und der Querkraft (VRd) von 13,1 kN. Die Montageschiene ist in der Standardlänge von 6000 mm lieferbar und wird mit den Schrauben JXB M16 - JXB M20 gepaart. Ihre Profilbreite beträgt 53 mm, die Profilhöhe 34 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JXMW5334 R-6000
    JORDAHL Montageschiene gezahnt W53/34
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    6000 mm
    Materialstärke
    4 mm
    Querschnittsfläche
    5.914 cm2
    Gewicht je Lagermengeneinheit
    29.315 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JXMW5334 FV-6000
    JORDAHL Montageschiene gezahnt W53/34
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    6000 mm
    Materialstärke
    4 mm
    Querschnittsfläche
    5.914 cm2
    Gewicht je Lagermengeneinheit
    30.642 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JXMW5334 A4-6000
    JORDAHL Montageschiene gezahnt W53/34
    Profilhöhe
    34 mm
    Profilbreite
    53 mm
    Länge
    6000 mm
    Materialstärke
    4 mm
    Querschnittsfläche
    5.914 cm2
    Gewicht je Lagermengeneinheit
    29.123 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en
