JXB M20

Zahnschraube

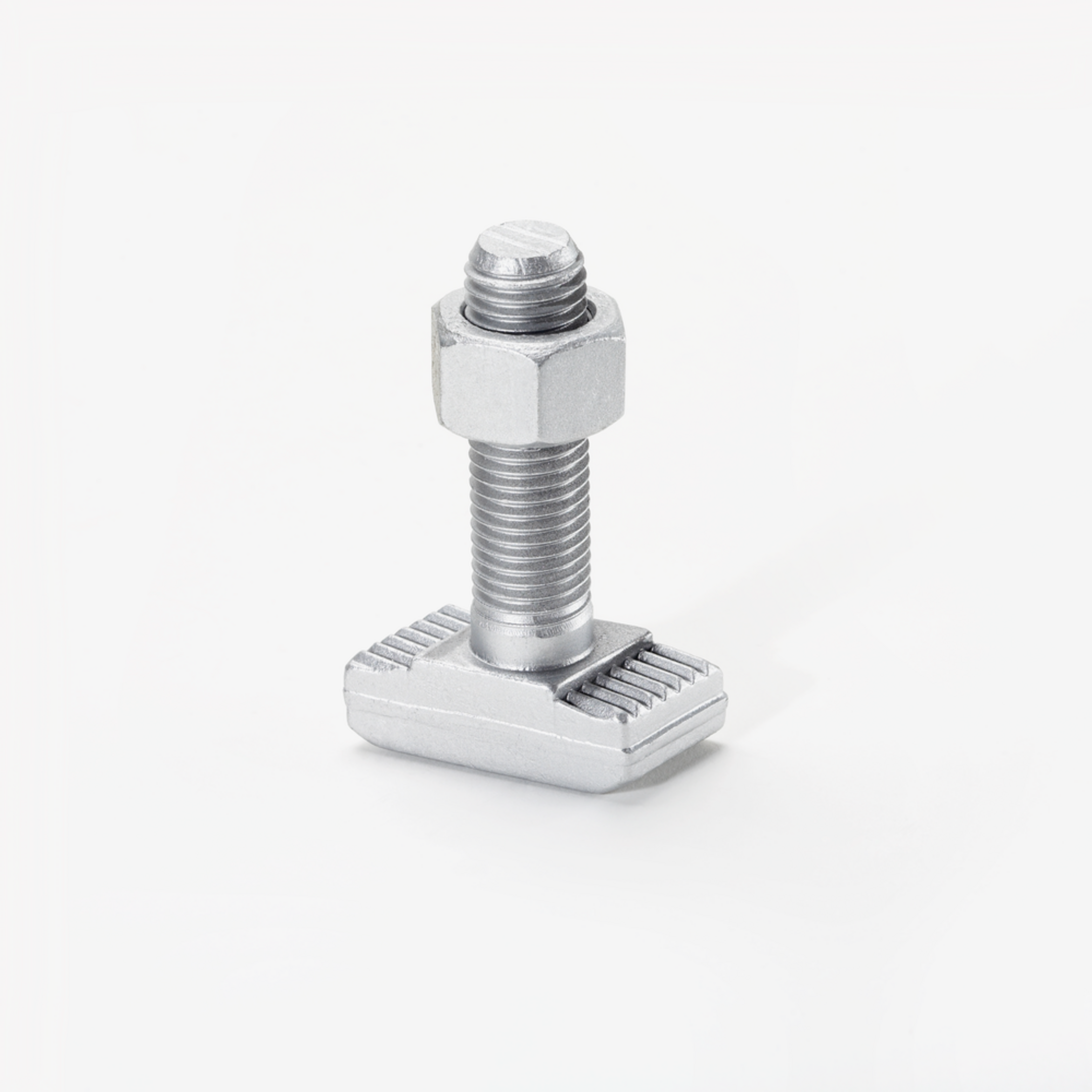

JXB M20 besitzen die Allgemeine bauaufsichtliche Zulassung Z-21.4-1690. Sie werden in Verbindung mit den gezahnten Anker- und Montageschienen W 53/34 eingesetzt und sind aus feuerverzinktem Stahl oder aus Edelstahl gefertigt. Die Schrauben besitzen zwei Kerben an ihrem Schaftende. Die JXB M20 sind in verschiedenen Längen erhältlich. Die Lieferung erfolgt inklusive Muttern.

Brandschutz

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1690

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

JXB2055 8.8 FV
JORDAHL Zahnschraube JXB M20x55
Länge
55 mm
Festigkeitsklasse
8.8
Gewindemaß (metrisch)
M20
Gewicht je Lagermengeneinheit
0,290 kg
Mehr Informationen
JXB2065 8.8 FV
JORDAHL Zahnschraube JXB M20x65
Länge
65 mm
Festigkeitsklasse
8.8
Gewindemaß (metrisch)
M20
Gewicht je Lagermengeneinheit
0,311 kg
Mehr Informationen
JXB2080 8.8 FV
JORDAHL Zahnschraube JXB M20x80
Länge
80 mm
Festigkeitsklasse
8.8
Gewindemaß (metrisch)
M20
Gewicht je Lagermengeneinheit
0,352 kg
Mehr Informationen
JXB20100 8.8 FV
JORDAHL Zahnschraube JXB M20x100
Länge
100 mm
Festigkeitsklasse
8.8
Gewindemaß (metrisch)
M20
Gewicht je Lagermengeneinheit
0,394 kg
Mehr Informationen

Details

Allgemeine bauaufsichtliche Zulassung Z-21.4-1690

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

JXA W 53/34
Ankerschiene, warmgewalzt, gezahnt, mit Rund- oder I-Anker

Downloads

de
en
**Technische Information Schienen und Zubehör**
Technische Information
PDF
Sprache wählenSprache wählen
**Technische Information Schienen und Zubehör**
Sprache für den Download wählen
Deutsch (15.92 MB)
Englisch (15.73 MB)

de
en
**Montageanleitung Schrauben**
Montageanleitung
PDF
Sprache wählenSprache wählen
**Montageanleitung Schrauben**
Sprache für den Download wählen
Deutsch (1.11 MB)
Englisch (1.11 MB)

de
en
**Preisliste 2026 Rohbau / Fassade**
Gültig ab 1. Februar 2026
PDF
Sprache wählenSprache wählen
**Preisliste 2026 Rohbau / Fassade**
Sprache für den Download wählen
Deutsch (16.32 MB)
Englisch (16.37 MB)
