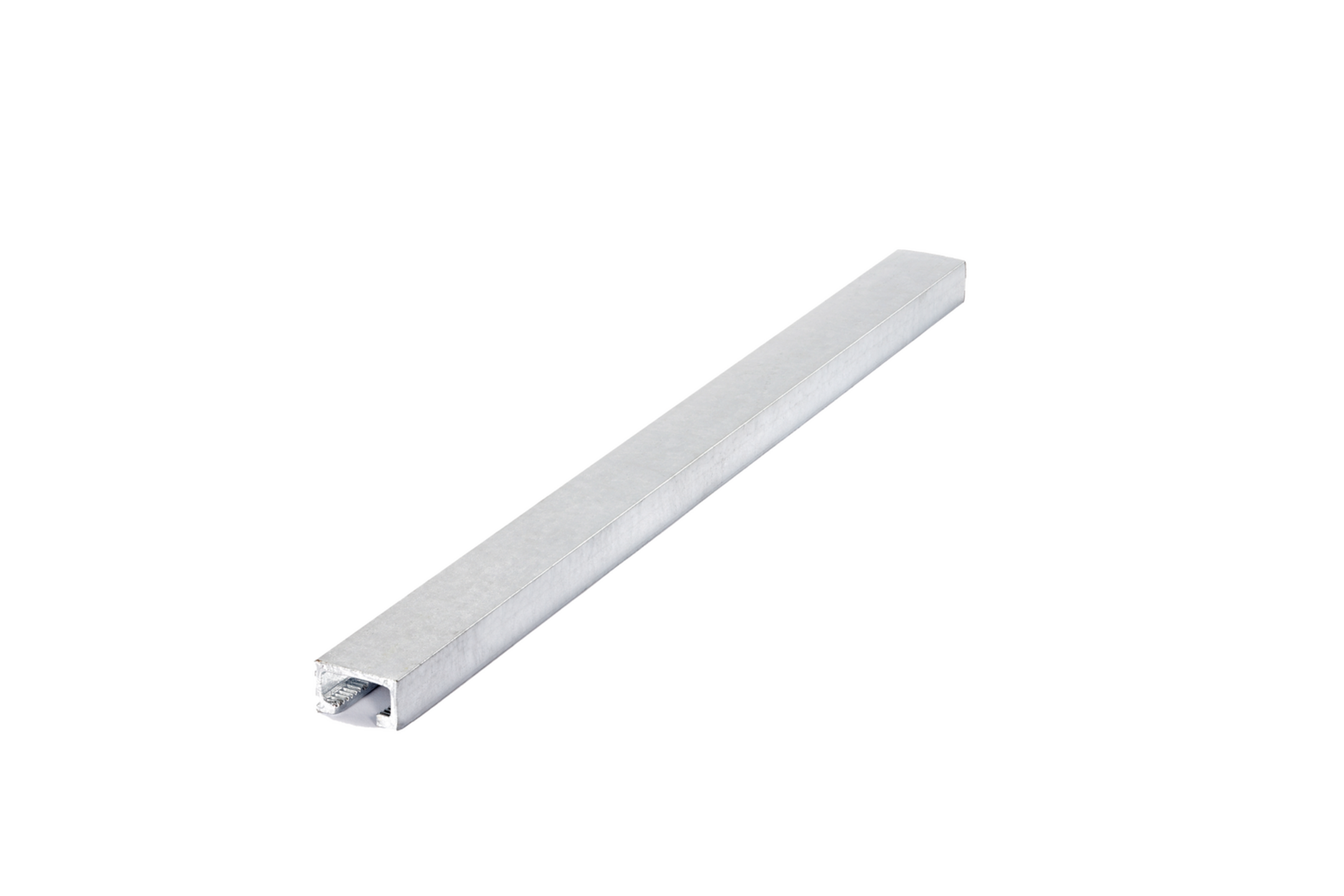

JXM W 38/23

Montageschiene, warmgewalzt, gezahnt

Die Montageschiene JXM W 38/23 besitzt die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Sie bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 18 kN und der Querkraft (VRd) von 5,9 kN. Die Montageschiene ist in der Standardlänge von 6000 mm lieferbar und wird mit den Schrauben JXH M12 - JXH M16 gepaart. Ihre Profilbreite beträgt 38 mm, die Profilhöhe 23 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • JXMW3823 R-6000
    JORDAHL Montageschiene gezahnt W38/23
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke Profile
    3 mm
    Querschnittsfläche
    3,081 cm2
    Gewicht je Lagermengeneinheit
    15,678 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • JXMW3823 FV-6000
    JORDAHL Montageschiene gezahnt W38/23
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke Profile
    3 mm
    Querschnittsfläche
    3,081 cm2
    Gewicht je Lagermengeneinheit
    15,966 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

  • JXMW3823 A4-6000
    JORDAHL Montageschiene gezahnt W38/23
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke Profile
    3 mm
    Querschnittsfläche
    3,081 cm2
    Gewicht je Lagermengeneinheit
    15,806 kg
    Mehr Informationen

Details

  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Inklusivzubehör
