JXH M16

Zahnschraube

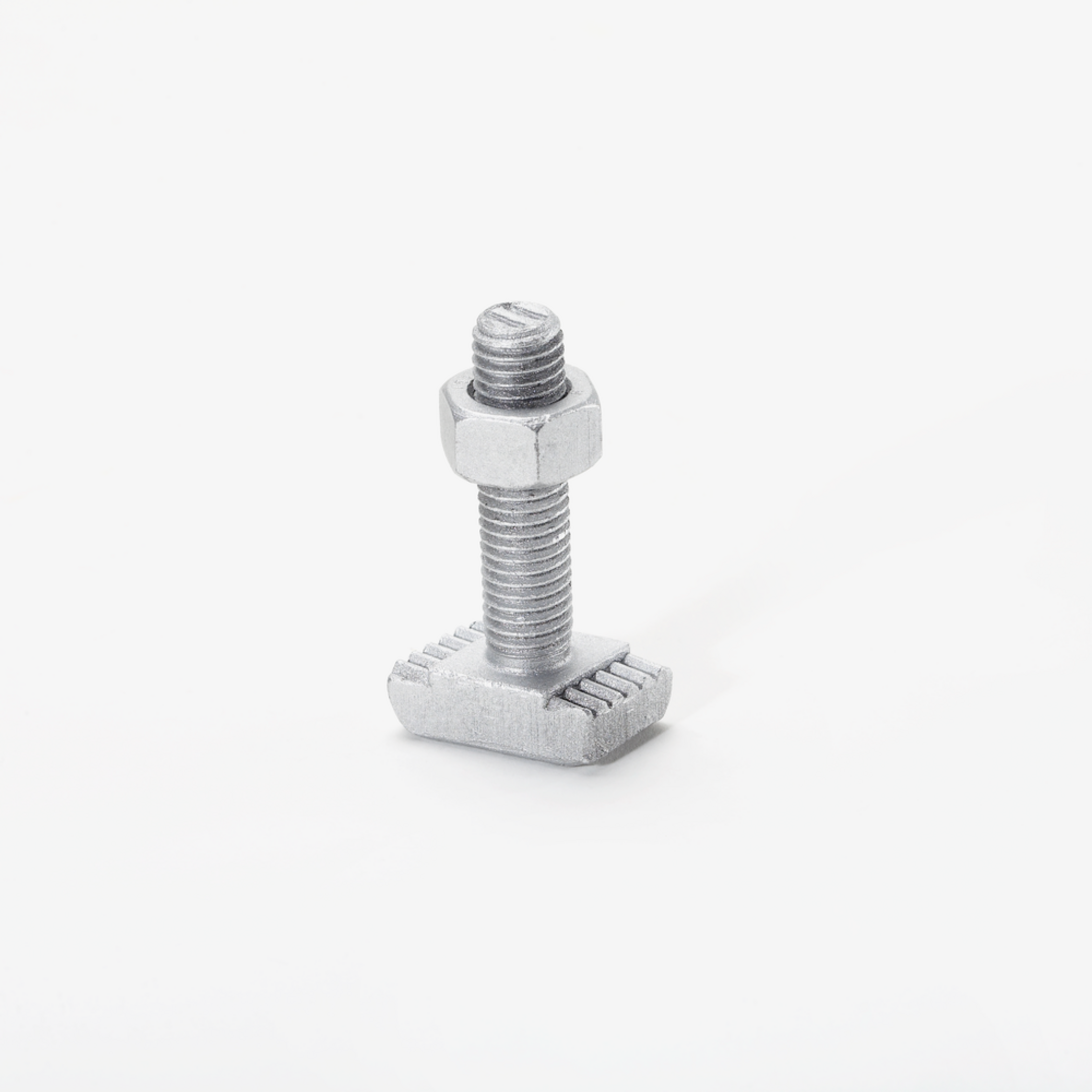

JXH M16 besitzen die Allgemeine bauaufsichtliche Zulassung Z-21.4-1690. Sie werden in Verbindung mit den gezahnten Anker- und Montageschienen W 38/23 eingesetzt und aus feuerverzinktem Stahl, galvanisch verzinktem Stahl oder aus Edelstahl gefertigt. Ein weiteres Merkmal der Schrauben sind die zwei Kerben an ihrem Schaftende. Die JXH M16 sind in verschiedenen Längen erhältlich. Die Lieferung erfolgt inklusive Muttern.

Brandschutz
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

L

Länge

Festigkeitsklasse

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JXH1630 8.8 FV
    JORDAHL Zahnschraube JXH M16x30
    Länge
    30 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.120 kg
    Mehr Informationen
  • JXH1640 8.8 FV
    JORDAHL Zahnschraube JXH M16x40
    Länge
    40 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.134 kg
    Mehr Informationen
  • JXH1650 8.8 FV
    JORDAHL Zahnschraube JXH M16x50
    Länge
    50 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.147 kg
    Mehr Informationen
  • JXH1660 8.8 FV
    JORDAHL Zahnschraube JXH M16x60
    Länge
    60 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.160 kg
    Mehr Informationen
  • JXH1680 8.8 FV
    JORDAHL Zahnschraube JXH M16x80
    Länge
    80 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.187 kg
    Mehr Informationen
  • JXH16100 8.8 FV
    JORDAHL Zahnschraube JXH M16x100
    Länge
    100 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.214 kg
    Mehr Informationen
  • JXH16125 8.8 FV
    JORDAHL Zahnschraube JXH M16x125
    Länge
    125 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.247 kg
    Mehr Informationen
  • JXH16150 8.8 FV
    JORDAHL Zahnschraube JXH M16x150
    Länge
    150 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.280 kg
    Mehr Informationen
  • JXH16200 8.8 FV
    JORDAHL Zahnschraube JXH M16x200
    Länge
    200 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.347 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

L

Länge

Festigkeitsklasse

MG

Gewindemaß (metrisch)

G

Gewicht je Lagermengeneinheit
  • JXH1640 8.8 GV
    JORDAHL Zahnschraube JXH M16x40
    Länge
    40 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.126 kg
    Mehr Informationen
  • JXH1660 8.8 GV
    JORDAHL Zahnschraube JXH M16x60
    Länge
    60 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.153 kg
    Mehr Informationen
  • JXH16125 8.8 GV
    JORDAHL Zahnschraube JXH M16x125
    Länge
    125 mm
    Festigkeitsklasse
    8.8
    Gewindemaß (metrisch)
    M16
    Gewicht je Lagermengeneinheit
    0.239 kg
    Mehr Informationen

Details

  • Brandschutz
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

  • Montageanleitung Schrauben

    Montageanleitung

    PDF, 1 MB

    de en
