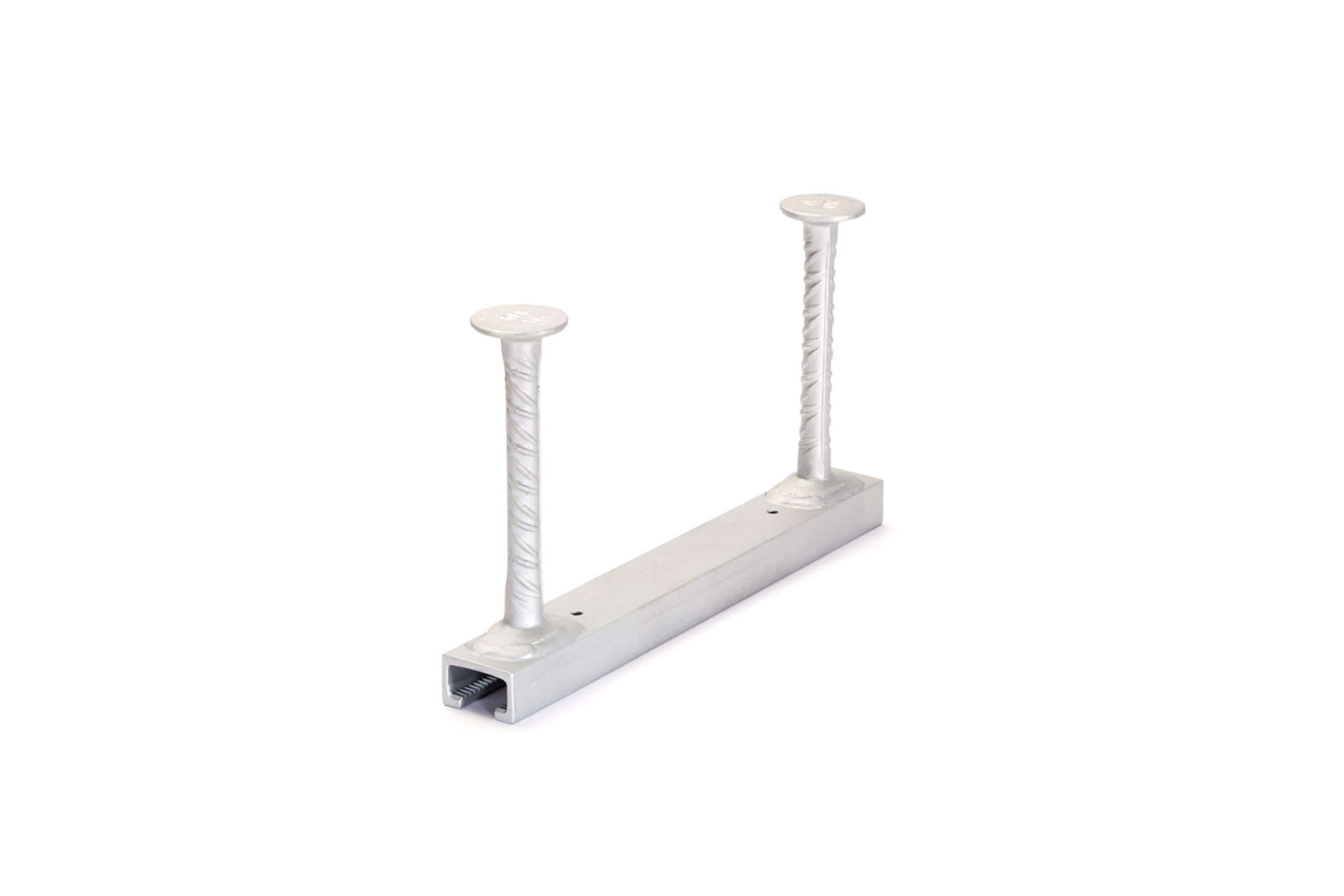

JXA PC W 38/23

Ankerschiene, warmgewalzt, gezahnt, Rippenanker mit großem Hinterschnittprofil

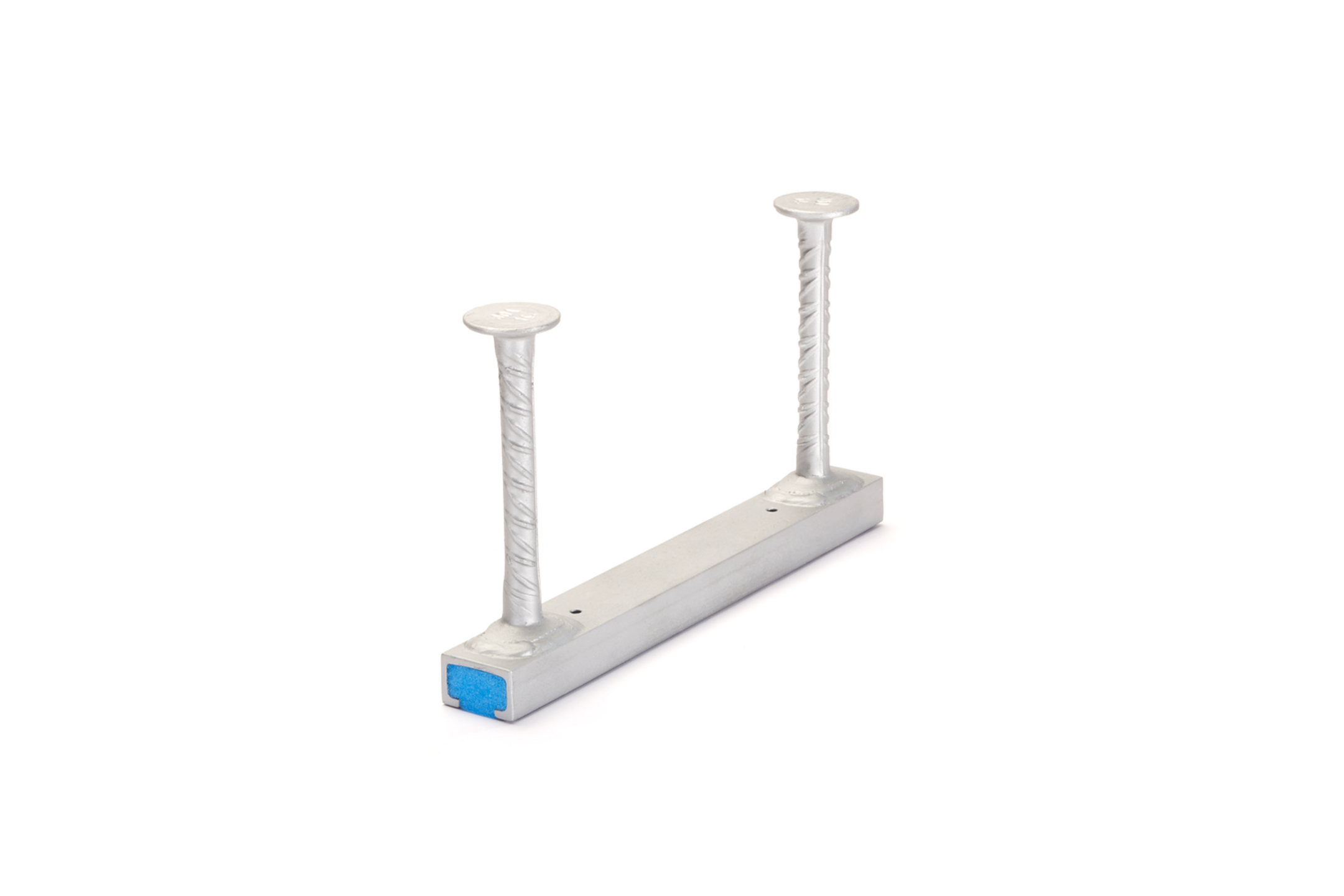

Die Ankerschiene JXA PC W 38/23 wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie weist eine Materialstärke von 3 mm auf und ist in jeder gewünschten Länge bis maximal 6 m lieferbar. Diese Ankerschiene wird mit den Schrauben JXH M12 - JXH M16 gepaart. Die Profilbreite beträgt 38 mm, die Profilhöhe 23 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JXAPCW3823-0150-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.984 kg
    Mehr Informationen
  • JXAPCW3823-0200-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.117 kg
    Mehr Informationen
  • JXAPCW3823-0250-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.250 kg
    Mehr Informationen
  • JXAPCW3823-0300-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.383 kg
    Mehr Informationen
  • JXAPCW3823-0350-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    350 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.809 kg
    Mehr Informationen
  • JXAPCW3823-0400-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    400 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.942 kg
    Mehr Informationen
  • JXAPCW3823-0550-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    550 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    2.341 kg
    Mehr Informationen
  • JXAPCW3823-0800-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    800 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    3.299 kg
    Mehr Informationen
  • JXAPCW3823-1050-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    1050 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    4.256 kg
    Mehr Informationen
  • JXAPCW3823-3000-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    3000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    11.786 kg
    Mehr Informationen
  • JXAPCW3823-6000-FVK
    JORDAHL Ankerschiene gezahnt PC W38/23
    Einbauhöhe
    170 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    3.880 kg
    Mehr Informationen
