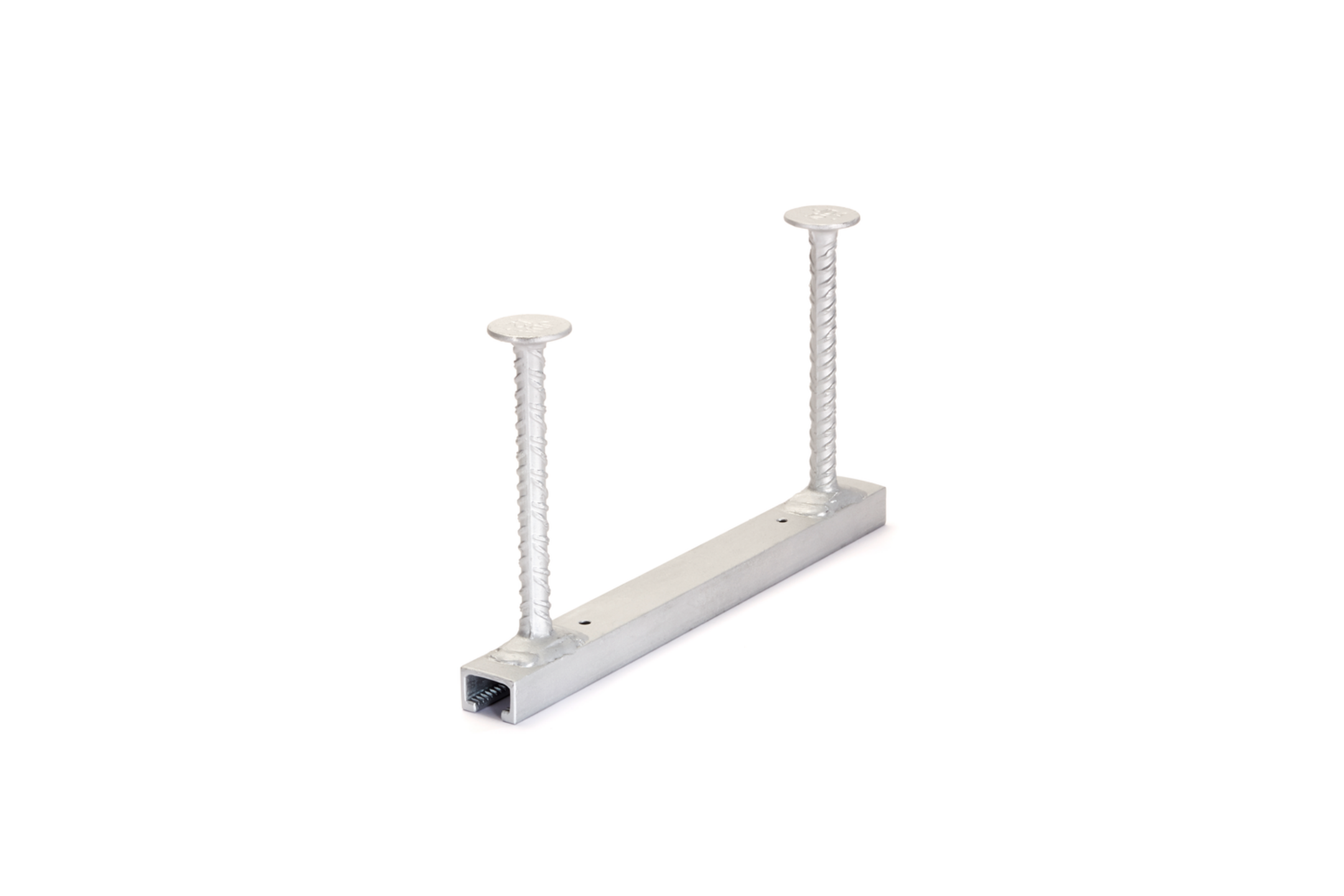

JXA PC W 29/20

Ankerschiene, warmgewalzt, gezahnt, Rippenanker mit großem Hinterschnittprofil

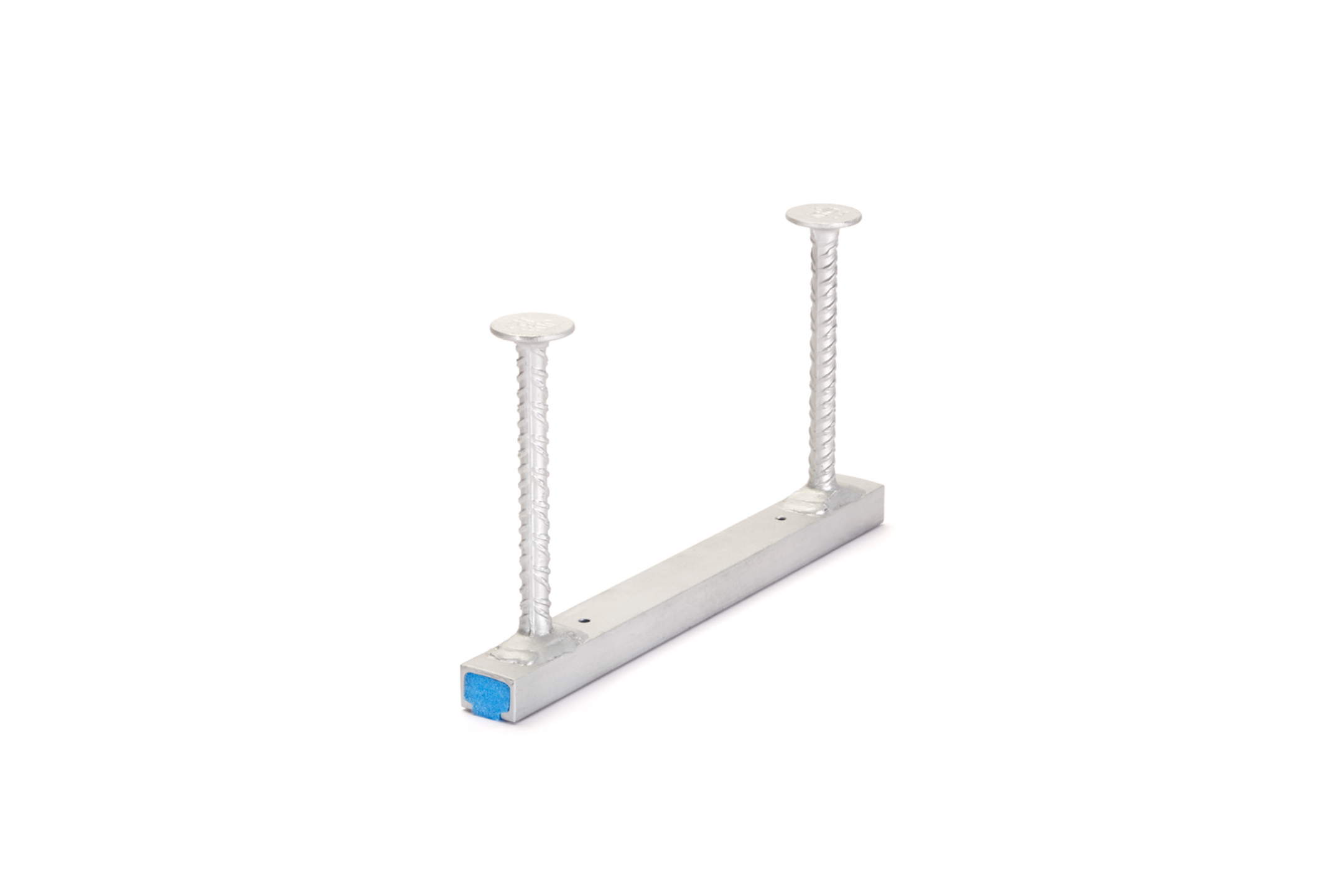

Die Ankerschiene JXA PC W 29/20 wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie weist eine Materialstärke von 2,5 mm auf und ist in jeder gewünschten Länge bis maximal 6 m lieferbar. Diese Ankerschiene wird mit den Schrauben JXD M10 - JXD M12 gepaart. Die Profilbreite beträgt 29 mm, die Profilhöhe 20 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JXAPCW2920-0150-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    150 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.653 kg
    Mehr Informationen
  • JXAPCW2920-0200-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    200 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.738 kg
    Mehr Informationen
  • JXAPCW2920-0250-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    250 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.823 kg
    Mehr Informationen
  • JXAPCW2920-0300-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    300 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.909 kg
    Mehr Informationen
  • JXAPCW2920-0350-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    350 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.193 kg
    Mehr Informationen
  • JXAPCW2920-0400-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    400 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.278 kg
    Mehr Informationen
  • JXAPCW2920-0550-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    550 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    1.533 kg
    Mehr Informationen
  • JXAPCW2920-0800-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    800 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.158 kg
    Mehr Informationen
  • JXAPCW2920-1050-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    1050 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    6 Stk
    Gewicht je Lagermengeneinheit
    2.783 kg
    Mehr Informationen
  • JXAPCW2920-3000-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    16 Stk
    Gewicht je Lagermengeneinheit
    7.696 kg
    Mehr Informationen
  • JXAPCW2920-6000-FVK
    JORDAHL Ankerschiene gezahnt PC W29/20
    Einbauhöhe
    165 mm
    Profilhöhe
    20 mm
    Profilbreite
    29 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Anzahl der Anker
    31 Stk
    Gewicht je Lagermengeneinheit
    2.532 kg
    Mehr Informationen

Details

  • Brandschutz

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    • de

    • en

    Ankerschienen für den Neubau - Kompaktübersicht

    Kompaktübersicht für Ankerschienen JTA K, JTA W, JZA K, JXA W, JTA-PC W

    • de

    • en

    EXPERT Software Ankerschienen

    • de

    • en

    Montageanleitung Ankerschienen JTA

    Montageanleitung

    • de

    • en

    Zuschnitt von Ankerschienen JTA und JXA

    Erklärung

    • de

    • en

    EPD Umweltproduktdeklaration Schienensysteme

    Erklärung

    • de

    • en

    Leistungserklärung Ankerschienen JTA, JZA, JXA und JXA-PC

    Erklärung

    • de

    • en

    ETA 09/0338 Ankerschienen JTA, JZA, JXA und JXA-PC

    Zulassung

    • de

    • en

    Technische Information Schienen und Zubehör

    Technische Information

    • de

    • en

BIM- und CAD-Daten

    BIM Daten Gezahnte Ankerschienen JXA-PC

    BIM-Daten

    • de

    • en

    CAD Details Gezahnte Ankerschienen JXA-PC

    CAD-Daten

    • de

    • en

Inklusivzubehör

    Services: Von Planung bis Nutzung

    Wir unterstützen Sie bei jedem Schritt Ihres Bauprojektes. Mit hochwertigen Produkten samt Bemessungssoftware zur optimalen Planung. Kommt der Standard für Ihr Projekt nicht in Frage, konfigurieren unsere Hersteller ein Produkt, das haargenau auf Ihre Bedürfnisse zugeschnitten ist.

    Beratung, Planung & Konstruktion

    Individuelle Lösungen
