Art.-Nr. JTAW40+0200-A4KCE

JORDAHL Ankerschiene W40+

Ankerschiene, warmgewalzt, mit Rund- oder I-Anker

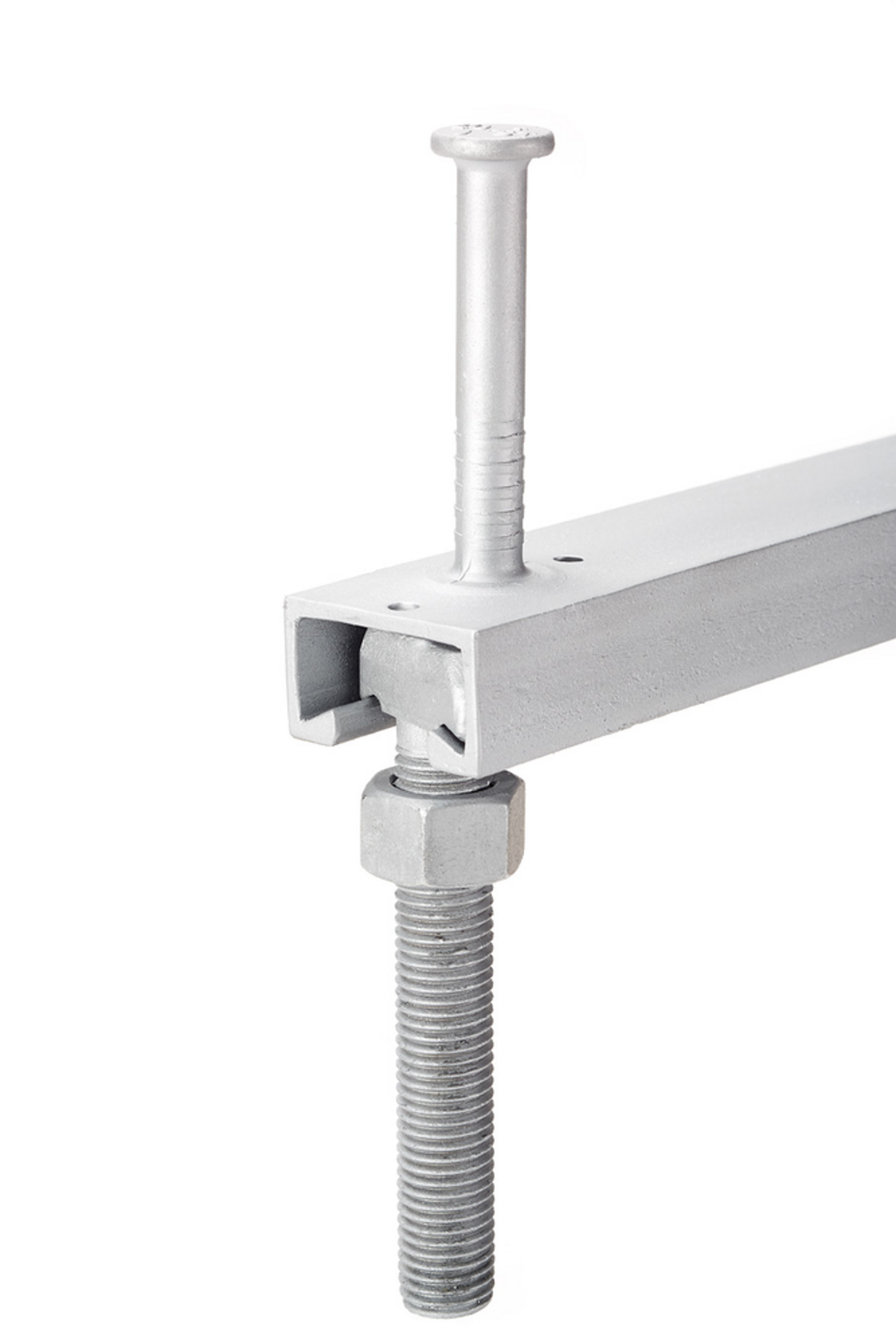

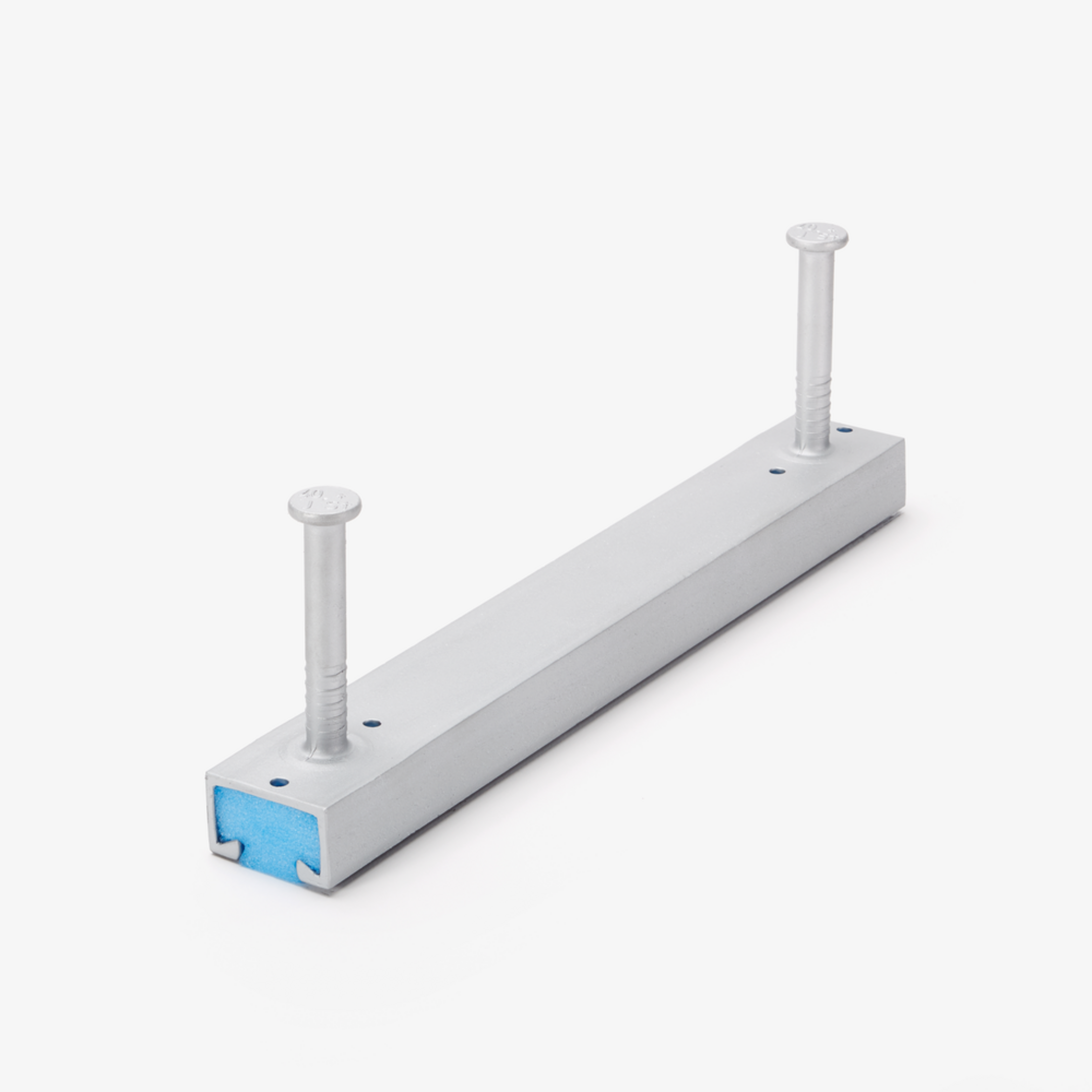

Die Ankerschiene JTA W 40+ ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Die Profilbreite beträgt 40 mm, die Profilhöhe 22 mm. Die Füllung ist aus Polyethylen (PE).

Art.-Nr.
JTAW40+0200-A4KCE
Einbauhöhe
100 mm
Profilhöhe
22 mm
Profilbreite
40 mm
Länge
200 mm
Materialstärke Profile
2,4 mm
Gewicht je Lagermengeneinheit
0,520 kg
Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

  • JTAW40+0150-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,488 kg
    Mehr Informationen
  • JTAW40+0200-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,604 kg
    Mehr Informationen
  • JTAW40+0250-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,720 kg
    Mehr Informationen
  • JTAW40+0300-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,836 kg
    Mehr Informationen
  • JTAW40+0350-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    1,022 kg
    Mehr Informationen
  • JTAW40+0400-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    1,138 kg
    Mehr Informationen
  • JTAW40+0550-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    1,485 kg
    Mehr Informationen
  • JTAW40+0800-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    2,134 kg
    Mehr Informationen
  • JTAW40+1050-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    2,784 kg
    Mehr Informationen
  • JTAW40+3000-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    7,864 kg
    Mehr Informationen
  • JTAW40+6000-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    2,760 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

  • JTAW40+0150-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,413 kg
    Mehr Informationen
  • JTAW40+0200-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,520 kg
    Mehr Informationen
  • JTAW40+0250-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,628 kg
    Mehr Informationen
  • JTAW40+0300-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,736 kg
    Mehr Informationen
  • JTAW40+0350-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,888 kg
    Mehr Informationen
  • JTAW40+0400-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    0,996 kg
    Mehr Informationen
  • JTAW40+0550-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    1,319 kg
    Mehr Informationen
  • JTAW40+0800-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    1,902 kg
    Mehr Informationen
  • JTAW40+1050-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    2,485 kg
    Mehr Informationen
  • JTAW40+3000-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    7,041 kg
    Mehr Informationen
  • JTAW40+6000-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke Profile
    2,4 mm
    Gewicht je Lagermengeneinheit
    2,400 kg
    Mehr Informationen

Details

  • Europaweit zugelassen mit ETA-09/0338
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE
  • ICC‐ES Evaluation Report ESR‐2854

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

BIM- und CAD-Daten

    BIM Daten Ankerschienen JTA (IFC)

    BIM-Daten

    ZIP (1.78 MB)

    DownloadDownload

    CAD Details Ankerschienen JTA

    CAD-Daten

    ZIP (18.83 MB)

    DownloadDownload

    BIM Daten Gebogene Ankerschienen JTA

    BIM-Daten

    ZIP (714.53 KB)

    DownloadDownload

    BIM Daten Ankerschienen JTA

    BIM-Daten

    ZIP (14.63 MB)

    DownloadDownload

Inklusivzubehör
