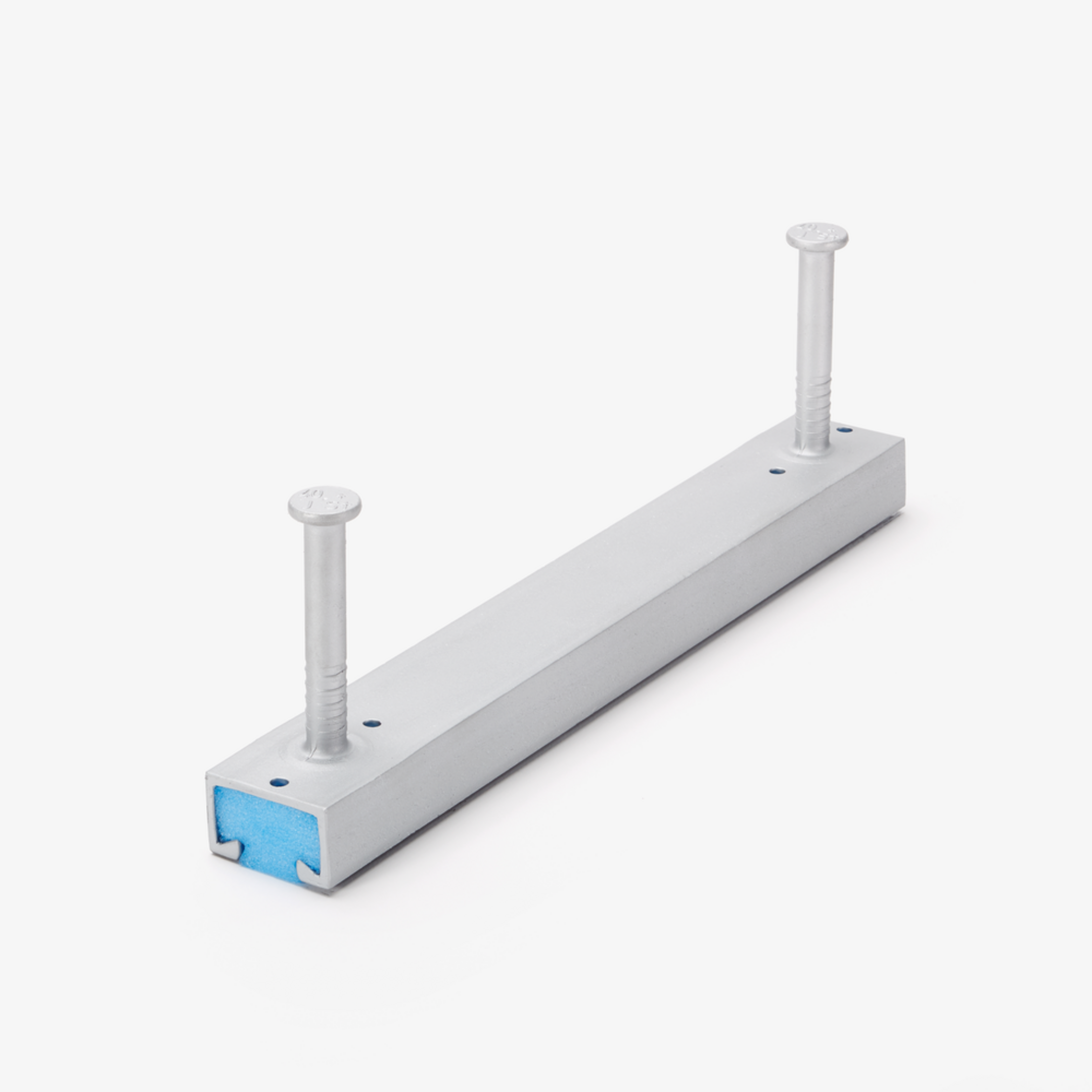

JTA W 40+

Ankerschiene, warmgewalzt, mit Rund- oder I-Anker

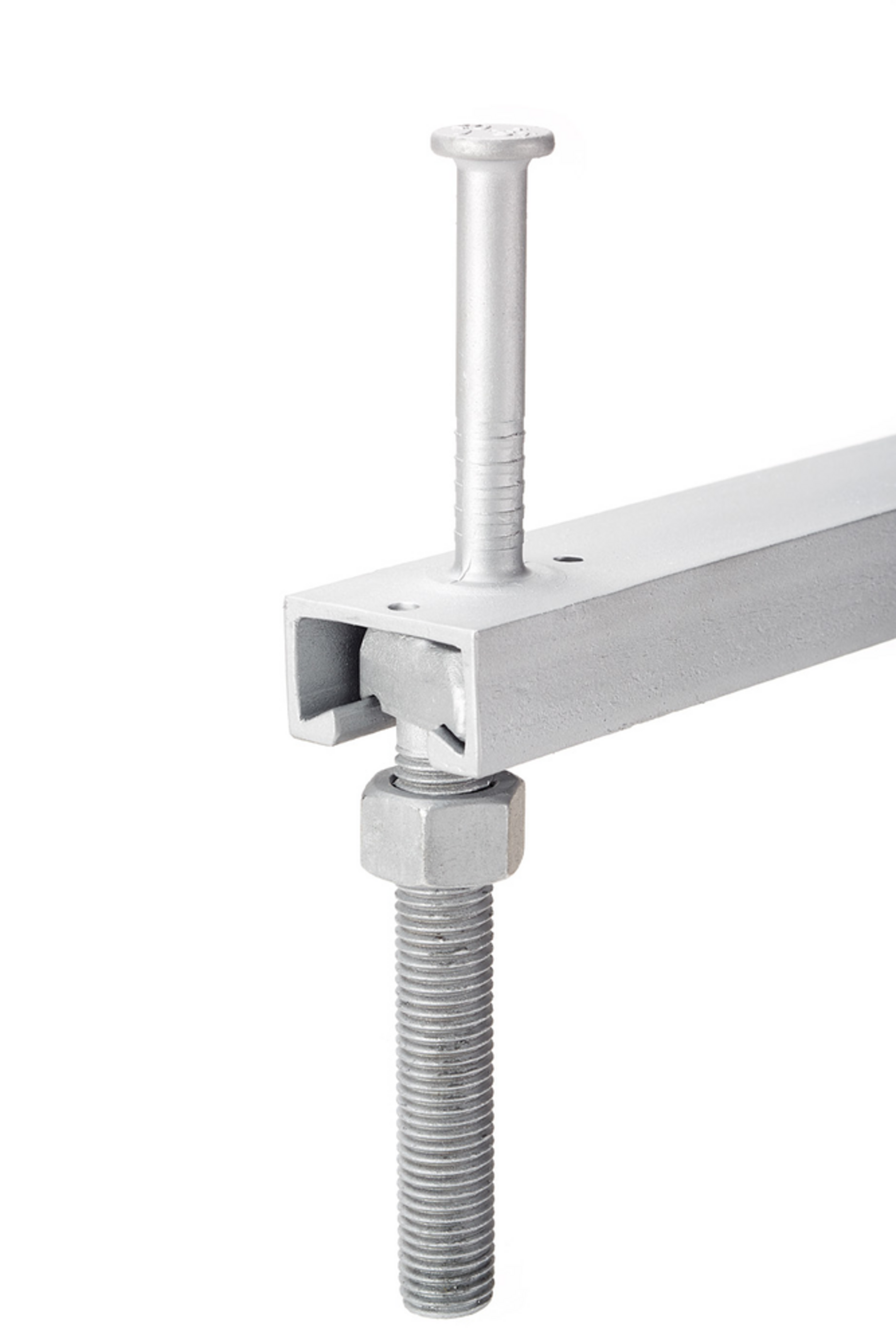

Die Ankerschiene JTA W 40+ ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Die Profilbreite beträgt 40 mm, die Profilhöhe 22 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAW40+0150-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.488 kg
    Mehr Informationen
  • JTAW40+0200-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.604 kg
    Mehr Informationen
  • JTAW40+0250-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.720 kg
    Mehr Informationen
  • JTAW40+0300-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.836 kg
    Mehr Informationen
  • JTAW40+0350-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.022 kg
    Mehr Informationen
  • JTAW40+0400-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.138 kg
    Mehr Informationen
  • JTAW40+0550-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.485 kg
    Mehr Informationen
  • JTAW40+0800-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.134 kg
    Mehr Informationen
  • JTAW40+1050-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.784 kg
    Mehr Informationen
  • JTAW40+3000-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    7.864 kg
    Mehr Informationen
  • JTAW40+6000-FVKCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.760 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JTAW40+0150-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.413 kg
    Mehr Informationen
  • JTAW40+0200-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.520 kg
    Mehr Informationen
  • JTAW40+0250-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.628 kg
    Mehr Informationen
  • JTAW40+0300-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.736 kg
    Mehr Informationen
  • JTAW40+0350-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.888 kg
    Mehr Informationen
  • JTAW40+0400-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.996 kg
    Mehr Informationen
  • JTAW40+0550-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.319 kg
    Mehr Informationen
  • JTAW40+0800-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    1.902 kg
    Mehr Informationen
  • JTAW40+1050-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.485 kg
    Mehr Informationen
  • JTAW40+3000-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    7.041 kg
    Mehr Informationen
  • JTAW40+6000-A4KCE
    JORDAHL Ankerschiene W40+
    Einbauhöhe
    100 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke
    2.4 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.400 kg
    Mehr Informationen
