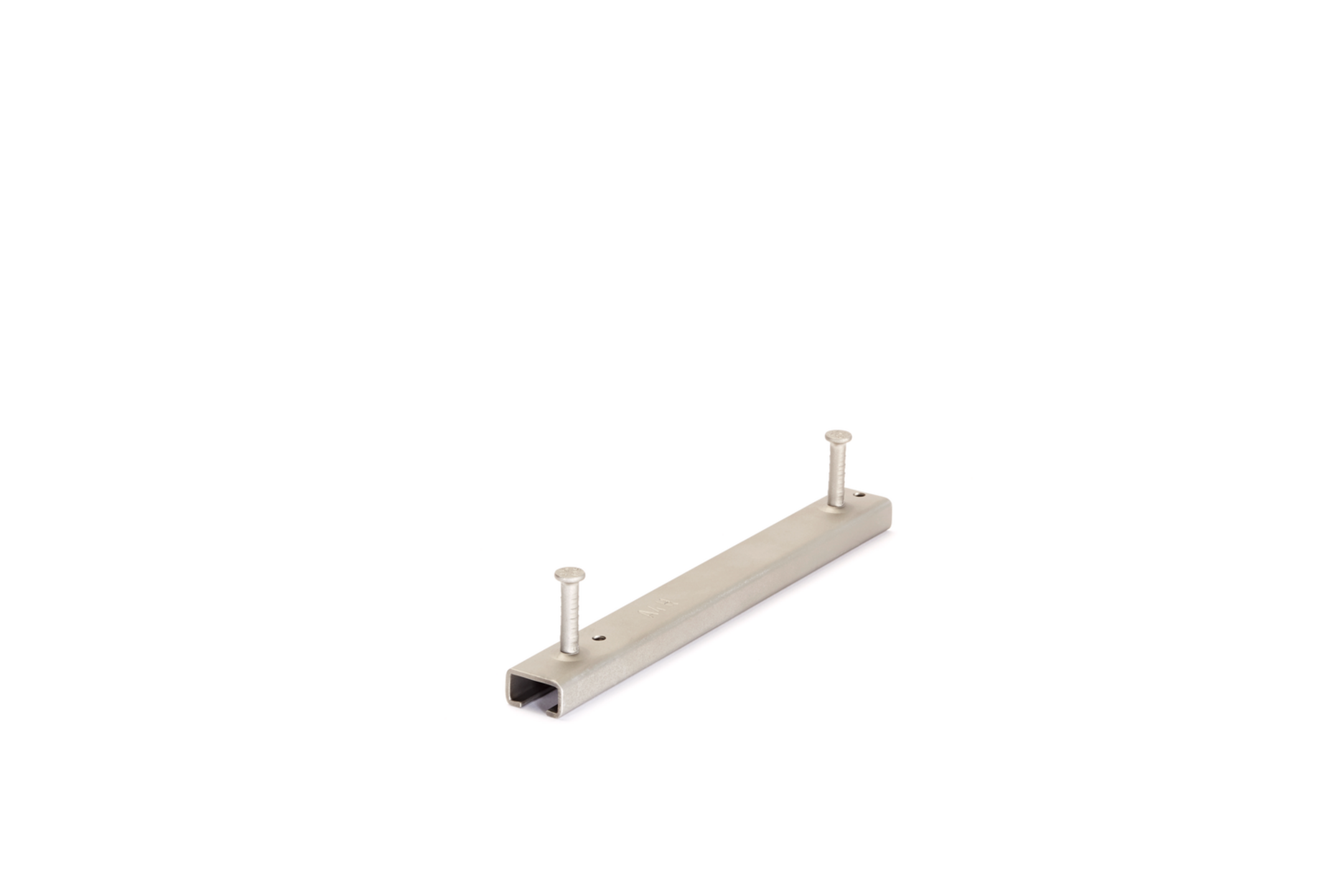

JTA K 28/15

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

Die Ankerschiene JTA K 28/15 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JD M6 - JD M12 gepaart. Die Profilbreite beträgt 28 mm, die Profilhöhe 15 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz

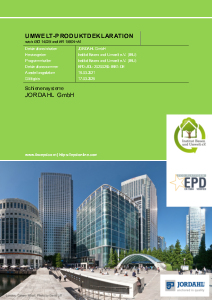

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

  • JTAK2815-0100-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    100 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,152 kg
    Mehr Informationen
  • JTAK2815-0150-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    150 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,213 kg
    Mehr Informationen
  • JTAK2815-0200-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    200 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,274 kg
    Mehr Informationen
  • JTAK2815-0250-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    250 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,335 kg
    Mehr Informationen
  • JTAK2815-0300-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    300 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,411 kg
    Mehr Informationen
  • JTAK2815-0350-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    350 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,472 kg
    Mehr Informationen
  • JTAK2815-0400-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    400 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,533 kg
    Mehr Informationen
  • JTAK2815-0550-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    550 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,732 kg
    Mehr Informationen
  • JTAK2815-0800-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    800 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    1,052 kg
    Mehr Informationen
  • JTAK2815-1050-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    1050 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    1,373 kg
    Mehr Informationen
  • JTAK2815-3000-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    3000 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    3,907 kg
    Mehr Informationen
  • JTAK2815-6000-FVKCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    1,300 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

  • JTAK2815-0100-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    100 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,140 kg
    Mehr Informationen
  • JTAK2815-0150-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    150 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,197 kg
    Mehr Informationen
  • JTAK2815-0200-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    200 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,254 kg
    Mehr Informationen
  • JTAK2815-0250-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    250 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,310 kg
    Mehr Informationen
  • JTAK2815-0300-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    300 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,381 kg
    Mehr Informationen
  • JTAK2815-0350-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    350 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,438 kg
    Mehr Informationen
  • JTAK2815-0400-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    400 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,494 kg
    Mehr Informationen
  • JTAK2815-0550-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    550 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,678 kg
    Mehr Informationen
  • JTAK2815-0800-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    800 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    0,975 kg
    Mehr Informationen
  • JTAK2815-1050-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    1050 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    1,272 kg
    Mehr Informationen
  • JTAK2815-3000-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    3000 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    3,621 kg
    Mehr Informationen
  • JTAK2815-6000-A4KCE
    JORDAHL Ankerschiene K28/15
    Einbauhöhe
    50 mm
    Profilhöhe
    15 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke Profile
    2,3 mm
    Gewicht je Lagermengeneinheit
    1,205 kg
    Mehr Informationen

Details

  • Europaweit zugelassen mit ETA-09/0338
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE
  • ICC‐ES Evaluation Report ESR‐2854
