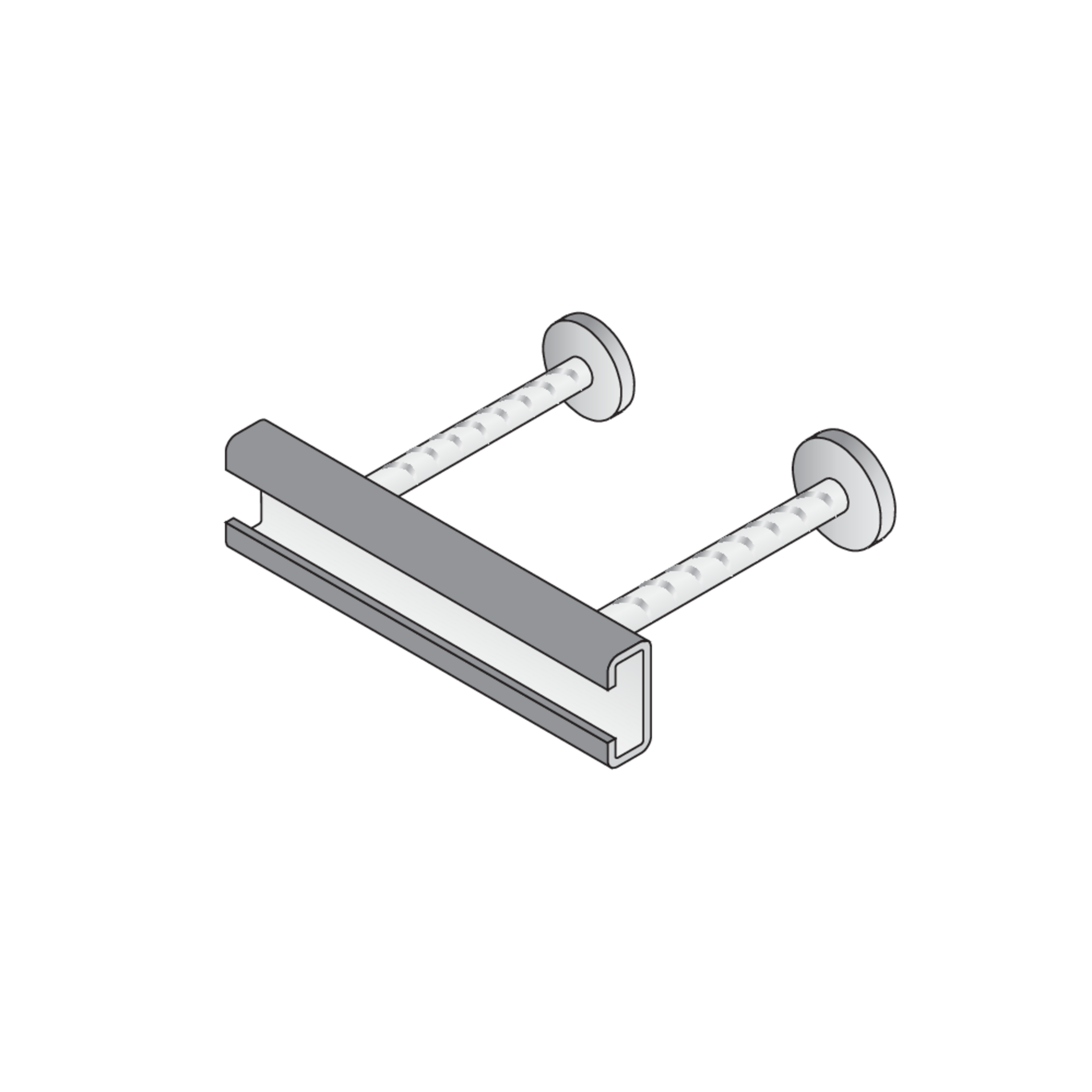

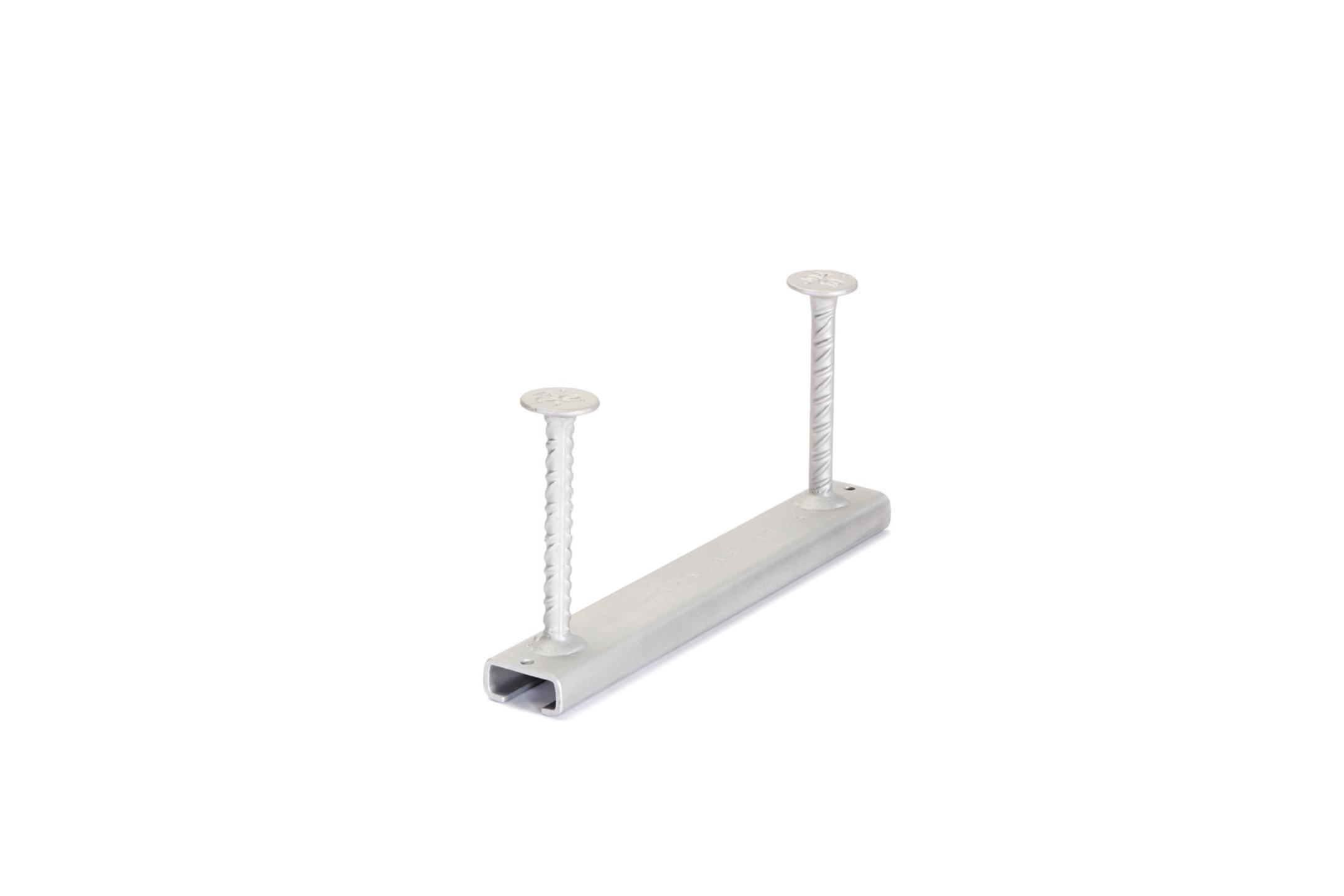

JGB K 53/34 DA

Geländerbefestigungsschiene, zur sicheren Befestigung von Geländerpfosten

Die Geländerbefestigungsschiene JGB K 53/34 DA hat die allgemeine bauaufsichtliche Zulassung Z-21.4-1913 und wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 30,6 kN und der Querkraft (VRd) von 30,6 kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JB M16 - JB M20 gepaart. Ihre Profilbreite beträgt 53 mm, die Profilhöhe 34 mm. Die Füllung ist aus Polyethylen (PE).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK5334DA FVK-0100
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    100 mm
    4.5 mm
    2 Stk
    1.168 kg
    Mehr Informationen
  • JGBK5334DA FVK-0120
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    120 mm
    4.5 mm
    2 Stk
    1.267 kg
    Mehr Informationen
  • JGBK5334DA FVK-0150
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    150 mm
    4.5 mm
    2 Stk
    1.415 kg
    Mehr Informationen
  • JGBK5334DA FVK-0200
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    200 mm
    4.5 mm
    2 Stk
    1.661 kg
    Mehr Informationen
  • JGBK5334DA FVK-0220
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    220 mm
    4.5 mm
    2 Stk
    1.760 kg
    Mehr Informationen
  • JGBK5334DA FVK-0250
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    250 mm
    4.5 mm
    2 Stk
    2.246 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK5334DA A4K-0100
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    100 mm
    4.5 mm
    2 Stk
    1.070 kg
    Mehr Informationen
  • JGBK5334DA A4K-0120
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    120 mm
    4.5 mm
    2 Stk
    1.244 kg
    Mehr Informationen
  • JGBK5334DA A4K-0150
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    150 mm
    4.5 mm
    2 Stk
    1.299 kg
    Mehr Informationen
  • JGBK5334DA A4K-0200
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    200 mm
    4.5 mm
    2 Stk
    1.528 kg
    Mehr Informationen
  • JGBK5334DA A4K-0220
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    220 mm
    4.5 mm
    2 Stk
    1.619 kg
    Mehr Informationen
  • JGBK5334DA A4K-0250
    JORDAHL Geländerbefestigung K53/34
    34 mm
    53 mm
    250 mm
    4.5 mm
    2 Stk
    2.063 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
