JGB K 50/30 DA

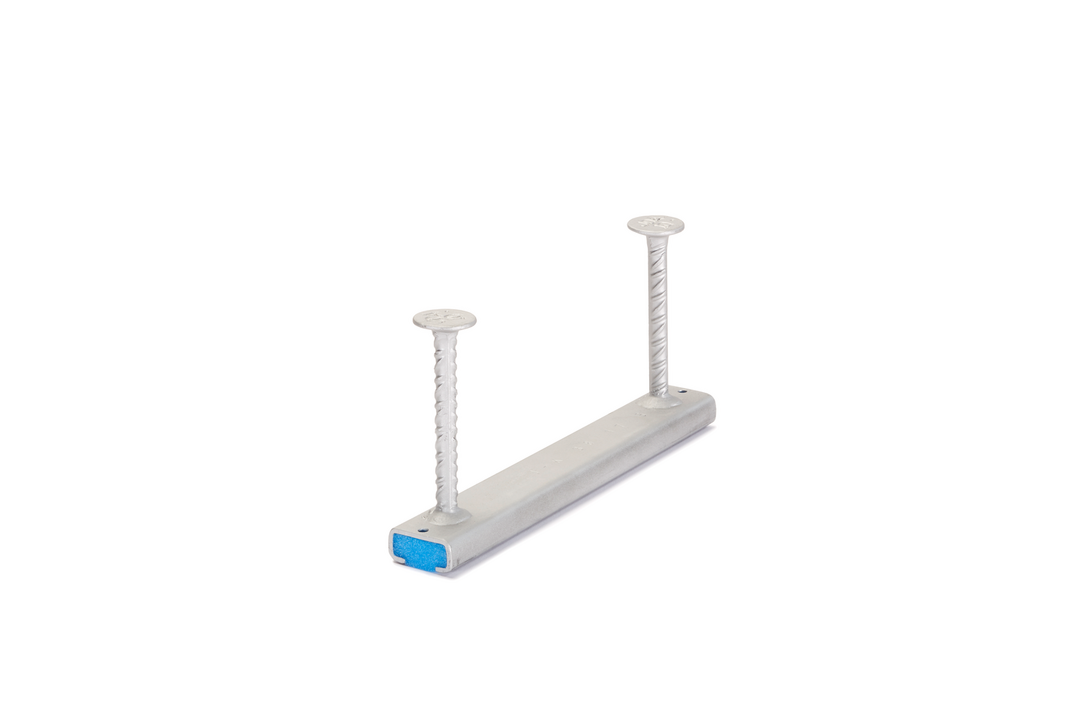

Geländerbefestigungsschiene, zur sicheren Befestigung von Geländerpfosten

Die Geländerbefestigungsschiene JGB K 50/30 DA hat die allgemeine bauaufsichtliche Zulassung Z-21.4-1913 und wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 17,2 kN und der Querkraft (VRd) von 17,2 kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JB M12 - JB M20 gepaart. Ihre Profilbreite beträgt 50 mm, die Profilhöhe 30 mm. Die Füllung ist aus Polyethylen (PE).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK5030DA FVK-0100
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    100 mm
    3 mm
    2 Stk
    0.629 kg
    Mehr Informationen
  • JGBK5030DA FVK-0120
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    120 mm
    3 mm
    2 Stk
    0.634 kg
    Mehr Informationen
  • JGBK5030DA FVK-0150
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    150 mm
    3 mm
    2 Stk
    0.722 kg
    Mehr Informationen
  • JGBK5030DA FVK-0200
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    200 mm
    3 mm
    2 Stk
    0.960 kg
    Mehr Informationen
  • JGBK5030DA FVK-0220
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    220 mm
    3 mm
    2 Stk
    1.026 kg
    Mehr Informationen
  • JGBK5030DA FVK-0250
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    250 mm
    3 mm
    2 Stk
    1.274 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK5030DA A4K-0100
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    100 mm
    3 mm
    2 Stk
    0.563 kg
    Mehr Informationen
  • JGBK5030DA A4K-0120
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    120 mm
    3 mm
    2 Stk
    0.622 kg
    Mehr Informationen
  • JGBK5030DA A4K-0150
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    150 mm
    3 mm
    2 Stk
    0.710 kg
    Mehr Informationen
  • JGBK5030DA A4K-0200
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    200 mm
    3 mm
    2 Stk
    0.856 kg
    Mehr Informationen
  • JGBK5030DA A4K-0220
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    220 mm
    3 mm
    2 Stk
    0.915 kg
    Mehr Informationen
  • JGBK5030DA A4K-0250
    JORDAHL Geländerbefestigung K50/30
    30 mm
    50 mm
    250 mm
    3 mm
    2 Stk
    1.138 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
