JGB K 38/17 G

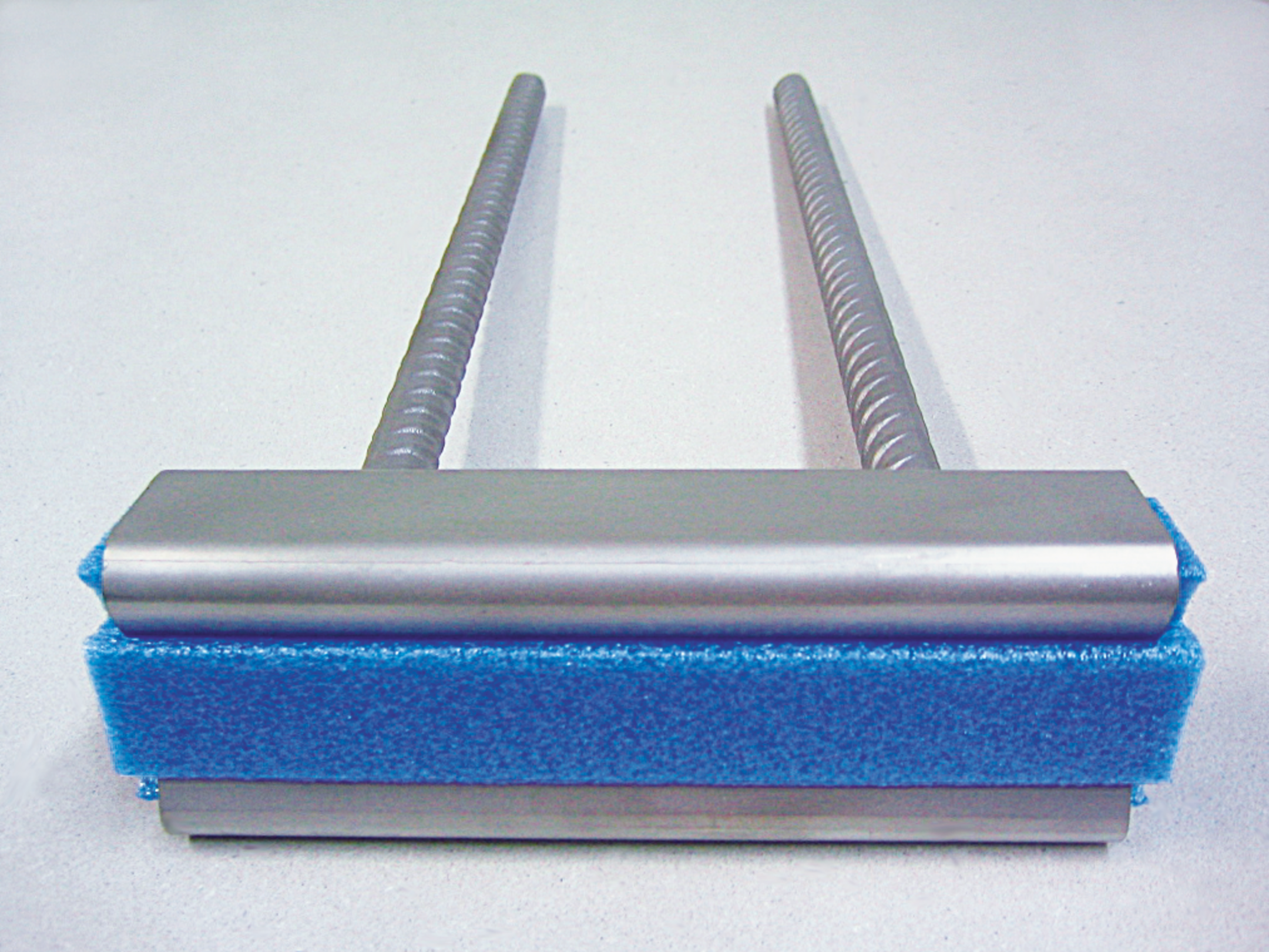

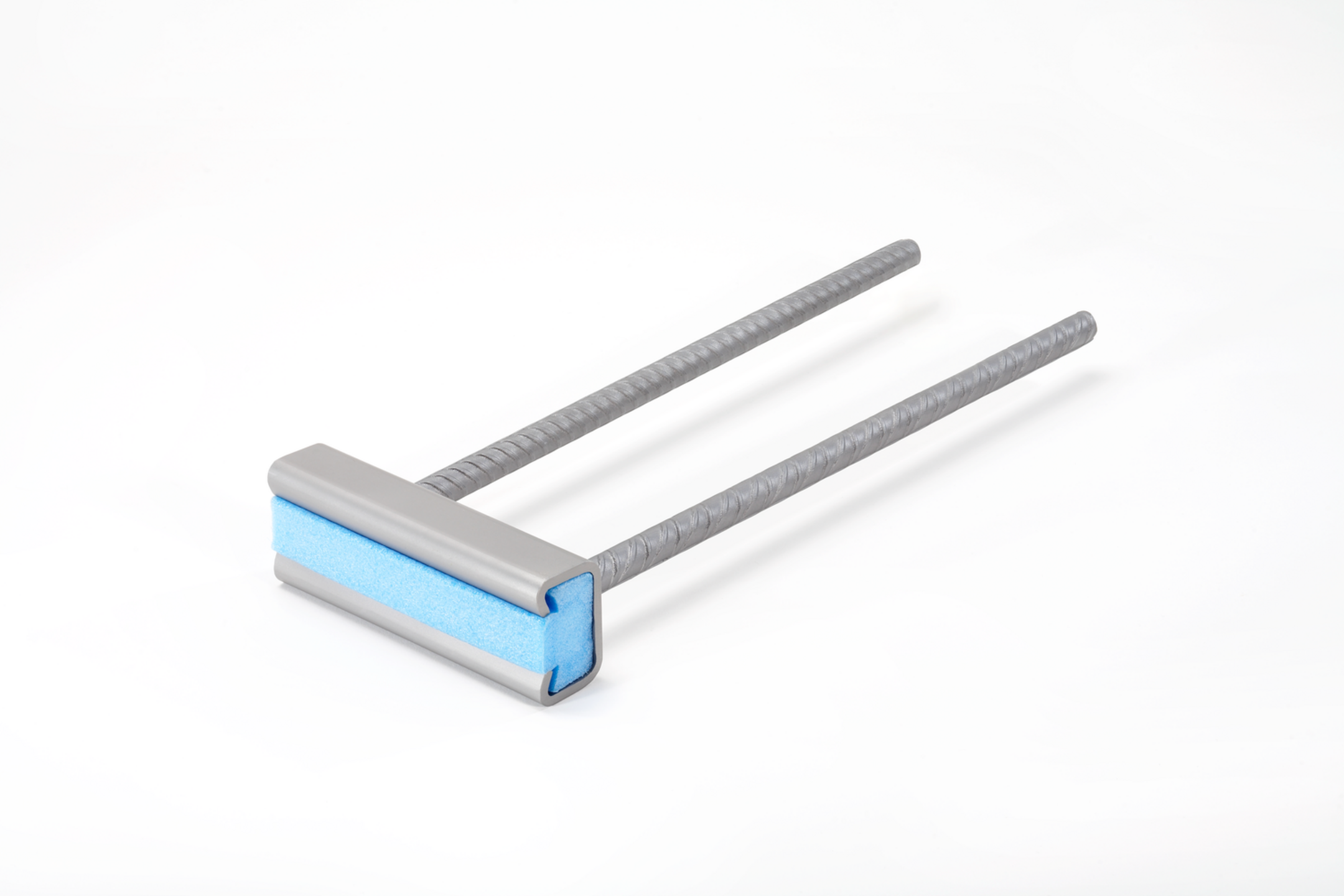

Geländerbefestigungsschiene, zur sicheren Befestigung von Geländerpfosten

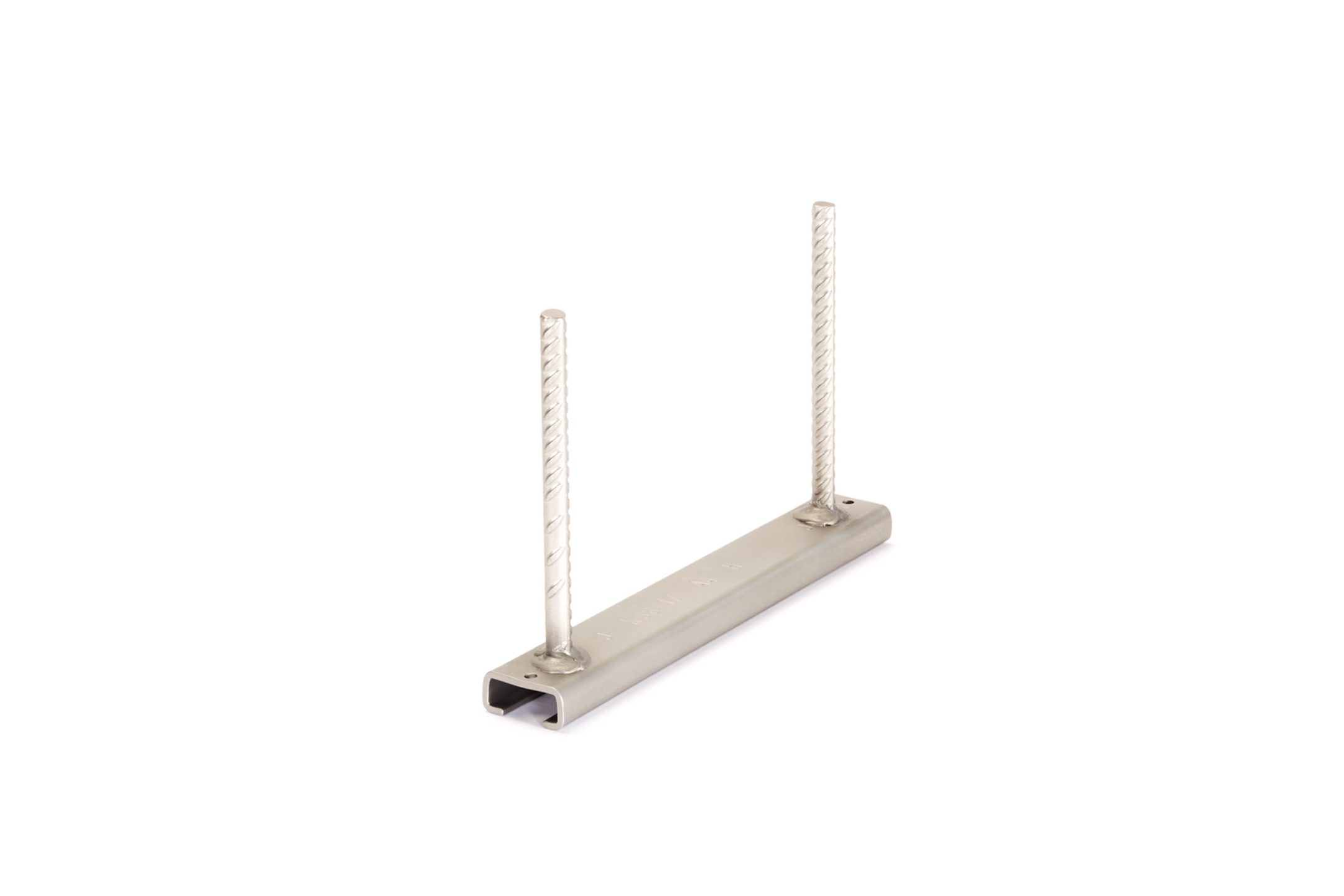

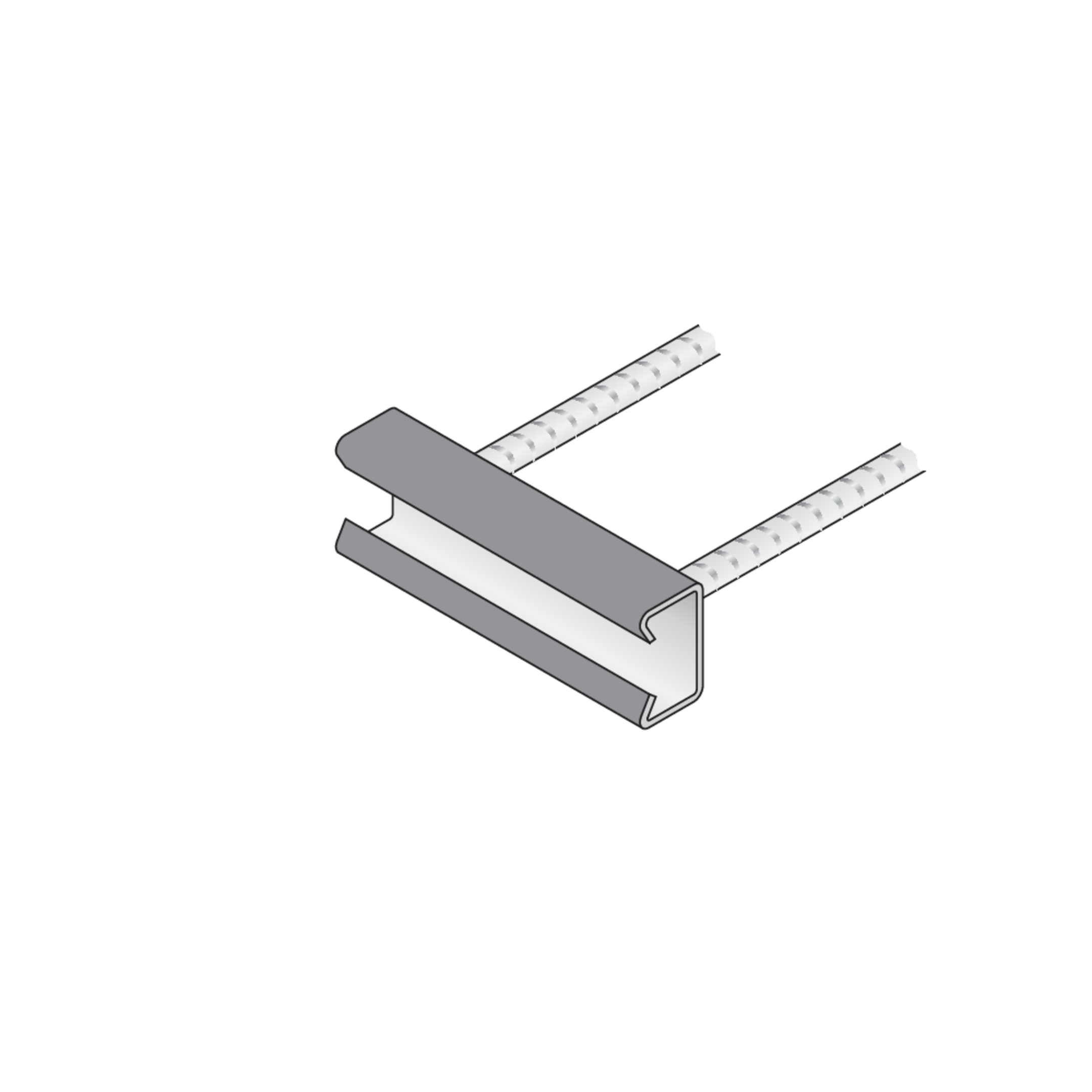

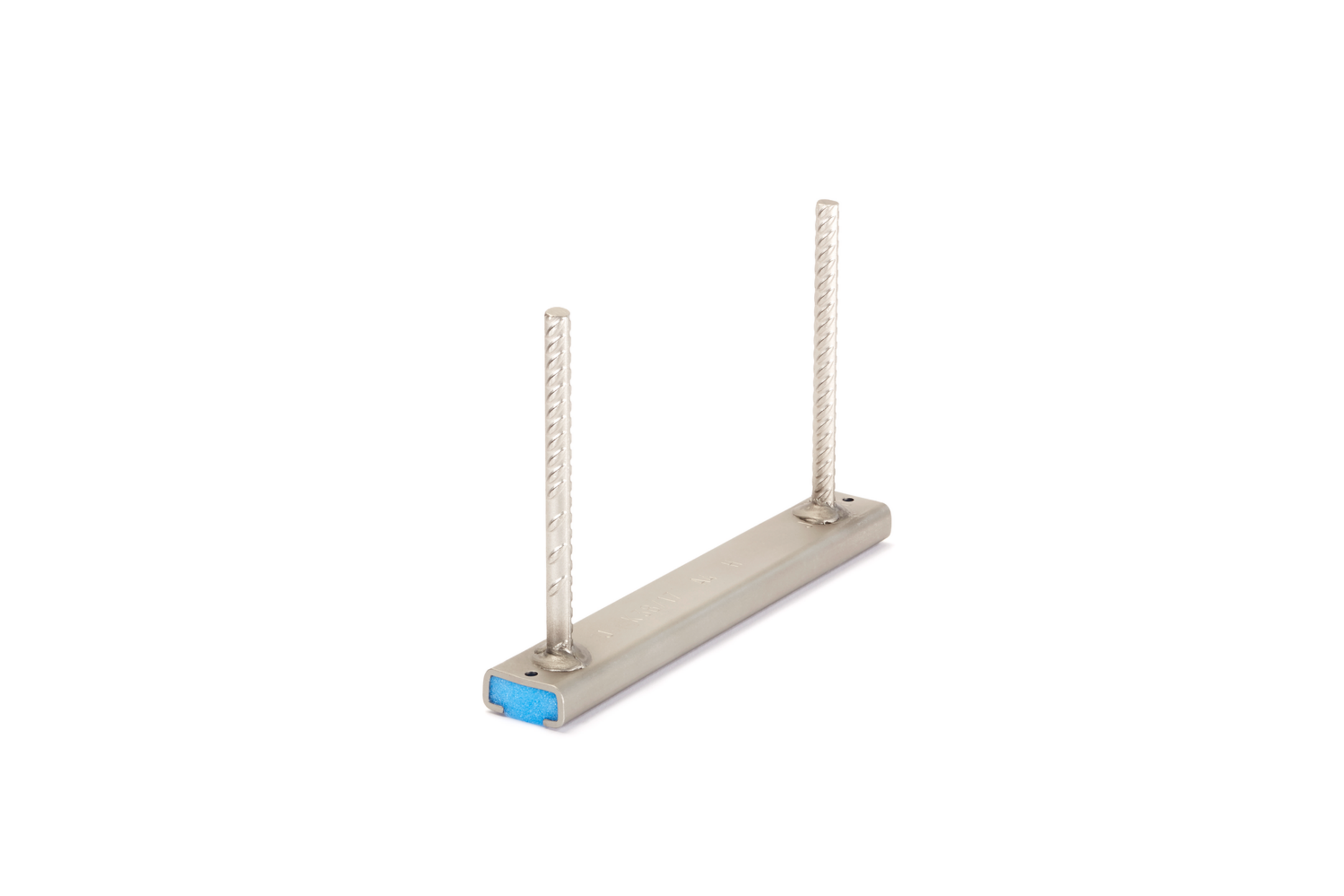

Die Geländerbefestigungsschiene JGB K 38/17 G hat die allgemeine bauaufsichtliche Zulassung Z-21.4-1913 und wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 10 kN und der Querkraft (VRd) von 10 kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JH M12 - JH M16 gepaart. Ihre Profilbreite beträgt 38 mm, die Profilhöhe 17 mm. Die Füllung ist aus Polyethylen (PE).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JGBK3817G FVK-0100
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    100 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.391 kg
    Mehr Informationen
  • JGBK3817G FVK-0120
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    120 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.431 kg
    Mehr Informationen
  • JGBK3817G FVK-0150
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.490 kg
    Mehr Informationen
  • JGBK3817G FVK-0200
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.590 kg
    Mehr Informationen
  • JGBK3817G FVK-0220
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    220 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.726 kg
    Mehr Informationen
  • JGBK3817G FVK-0250
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.785 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JGBK3817G A4K-0100
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    100 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.359 kg
    Mehr Informationen
  • JGBK3817G A4K-0120
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    120 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.396 kg
    Mehr Informationen
  • JGBK3817G A4K-0150
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.451 kg
    Mehr Informationen
  • JGBK3817G A4K-0200
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.543 kg
    Mehr Informationen
  • JGBK3817G A4K-0220
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    220 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.667 kg
    Mehr Informationen
  • JGBK3817G A4K-0250
    JORDAHL Geländerbefestigung K38/17
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.723 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

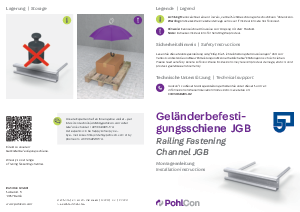

  • Montageanleitung Geländerbefestigung JGB

    Montageanleitung

    PDF, 2 MB

    de
    Download

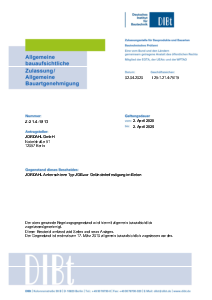

  • AbZ Z-21.4-1913 Geländerbefestigung JGB

    Zulassung

    PDF, 2 MB

    de
    Download

BIM- und CAD-Daten

  • CAD Details Geländerbefestigung JGB

    CAD Details Geländerbefestigung JGB

    ZIP, 3 MB

    de en
