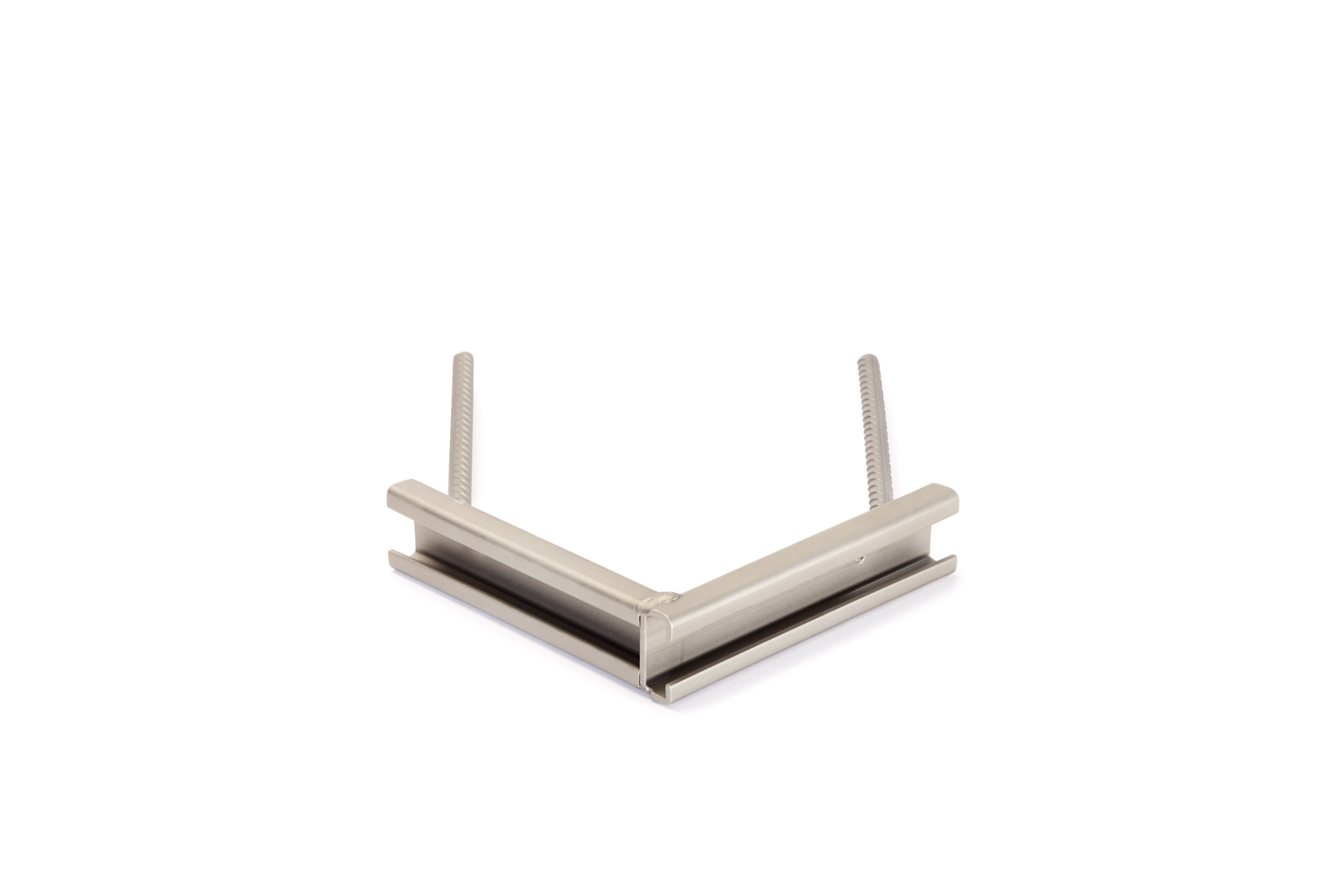

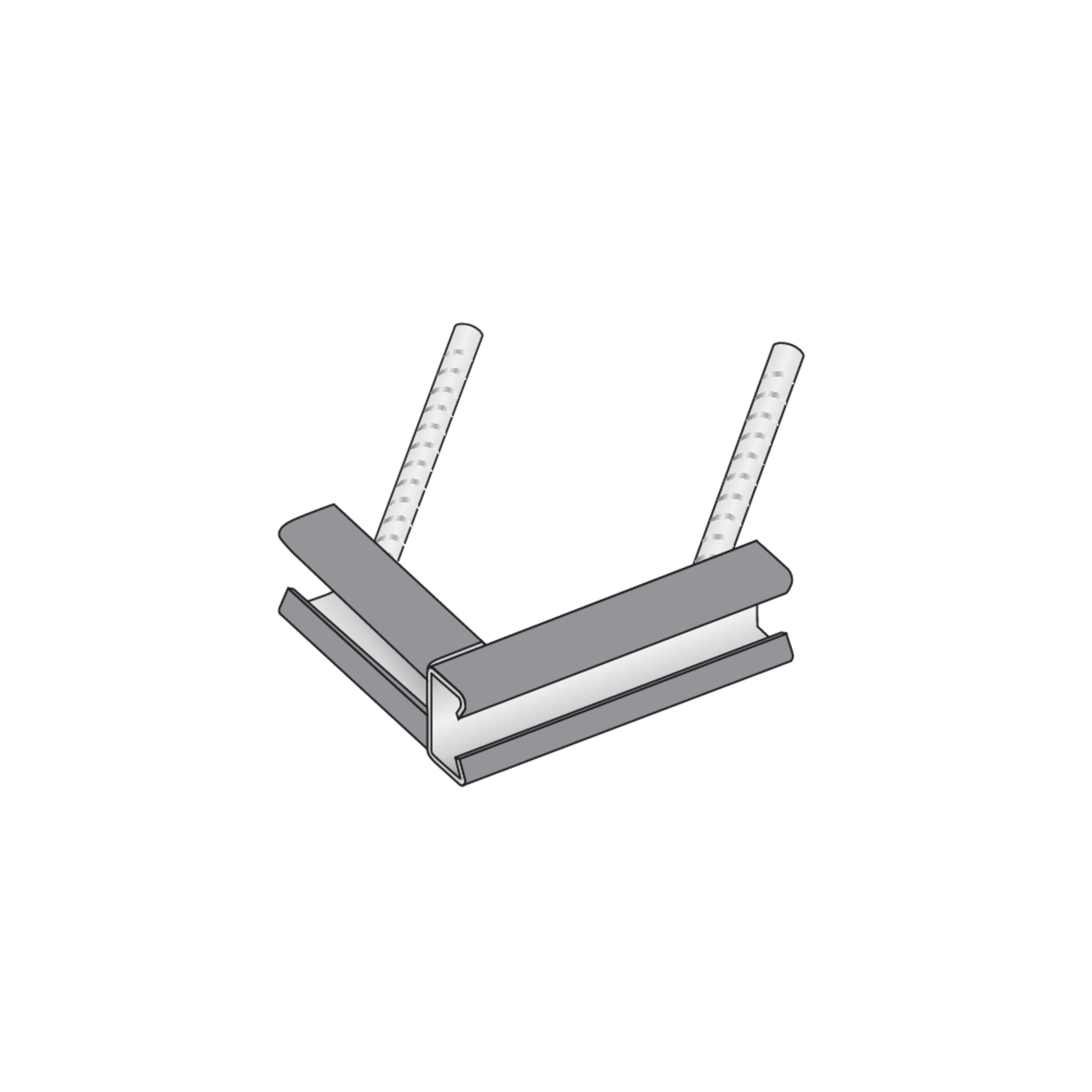

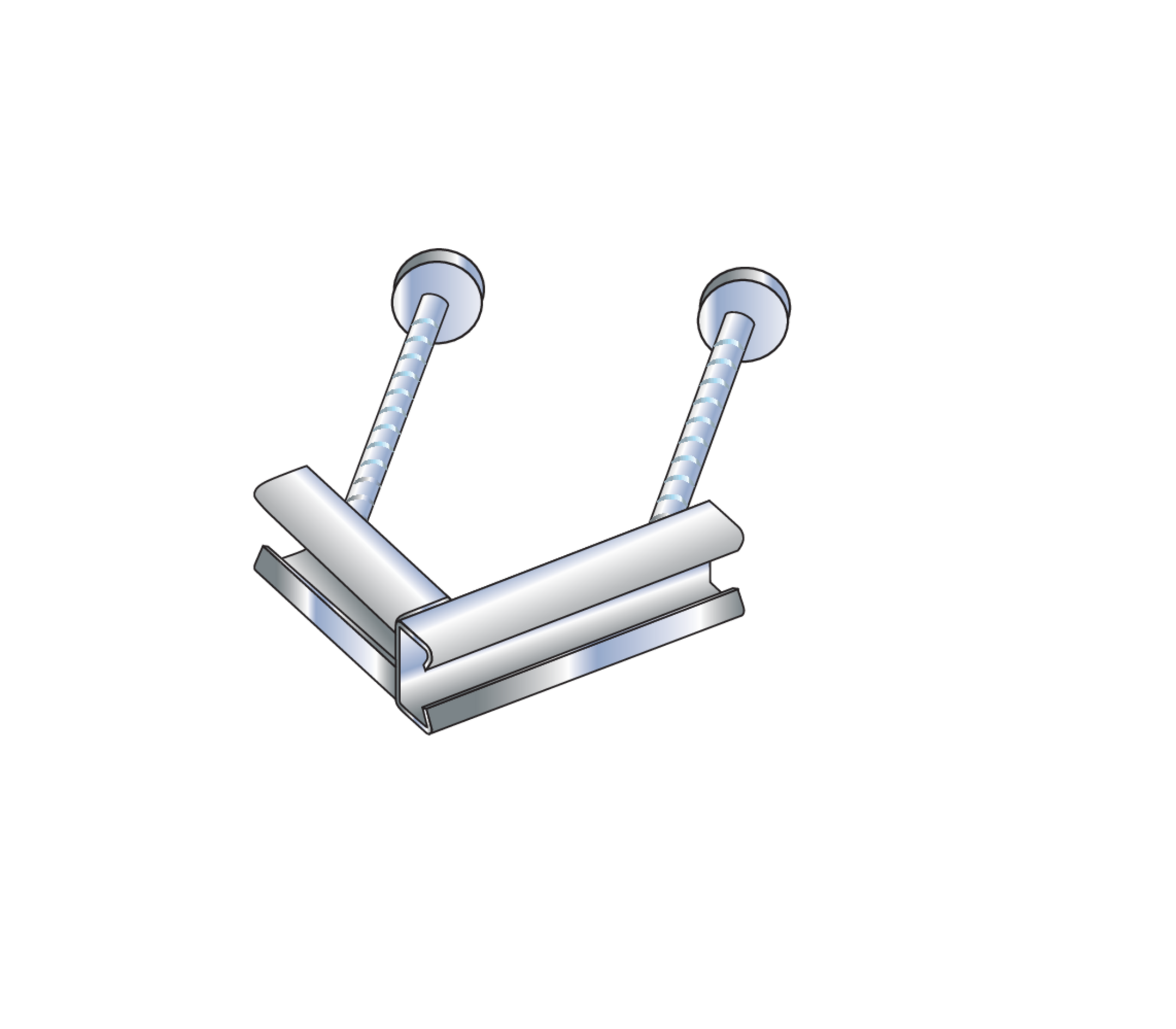

JGB K 38/17 Ecke

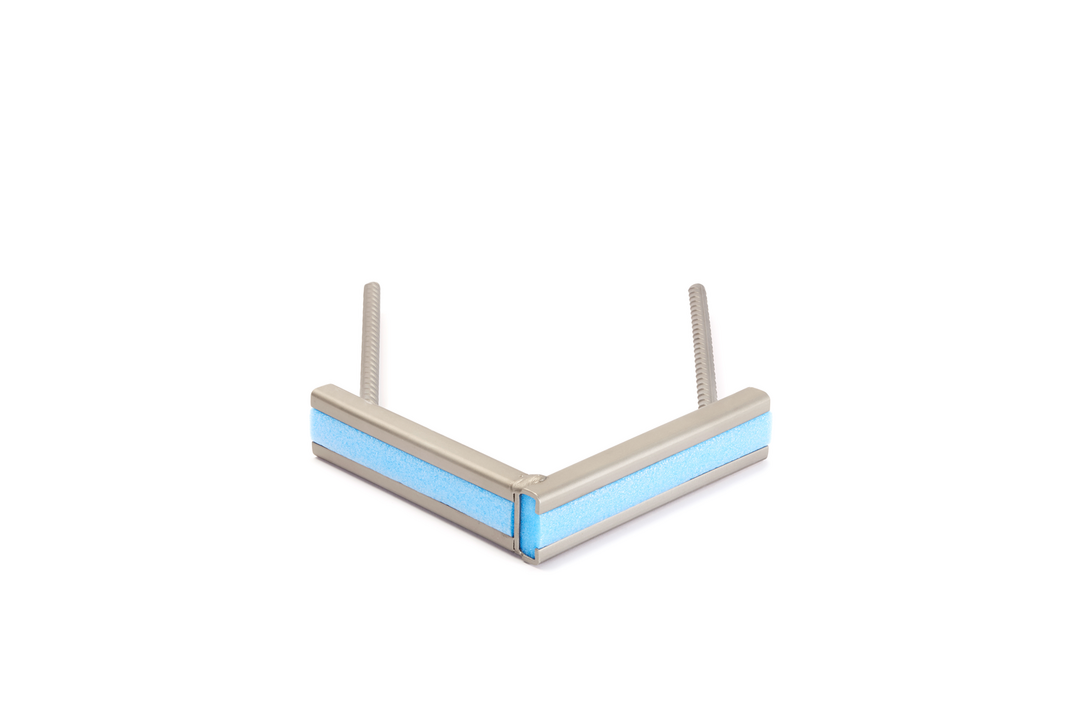

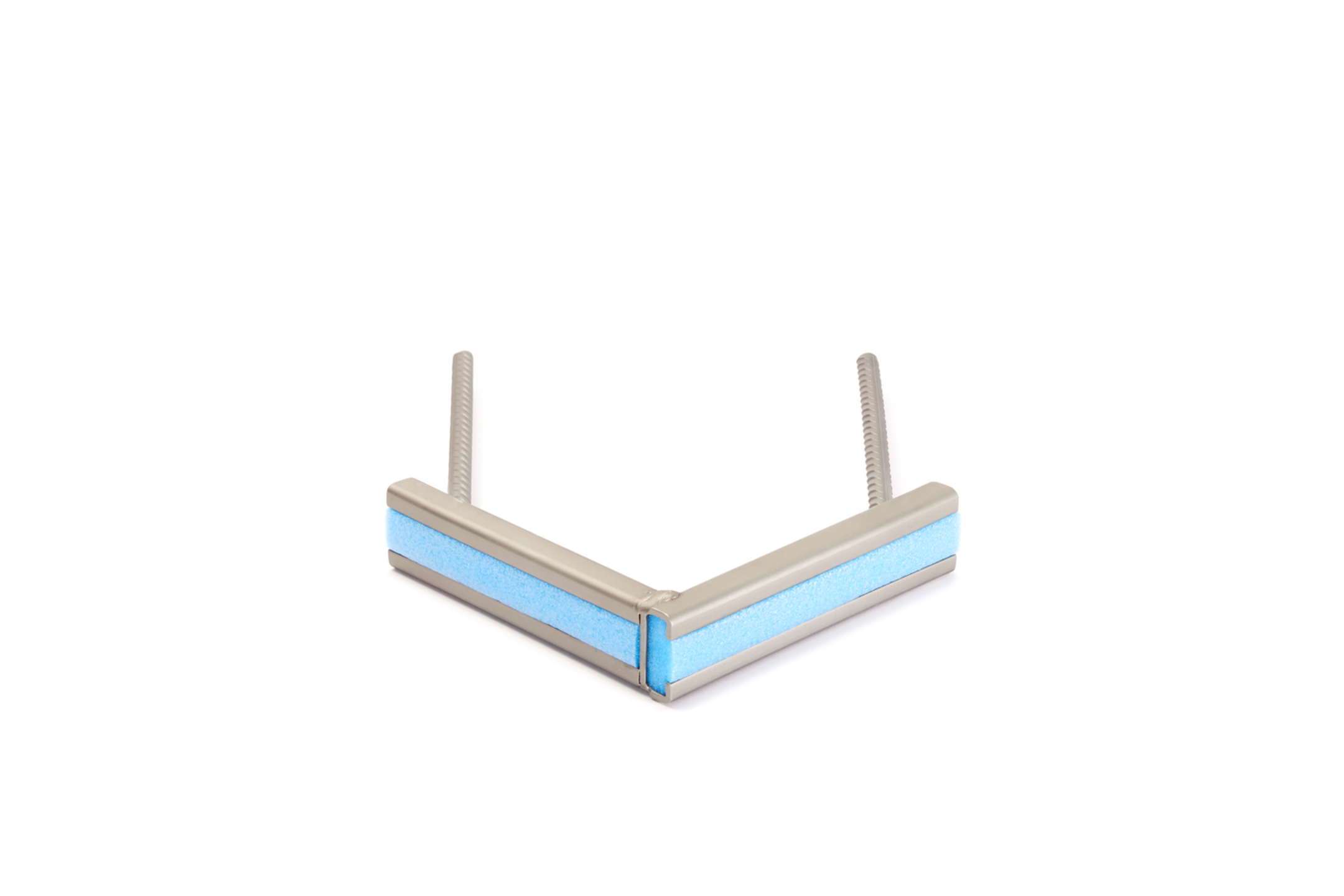

Die Geländerbefestigungsschiene JGB K 38/17 Ecke wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von kN und der Querkraft (VRd) von kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JH M12 - JH M16 gepaart. Ihre Profilbreite beträgt 38 mm, die Profilhöhe 17 mm. Die Füllung ist aus Polyethylen (PE).

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

GBK3817-EG170 FVK
JORDAHL Geländerbefestigung Ecke K38/17

17 mm

38 mm

170 mm

3 mm

2 Stk

0.900 kg

Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

GBK3817-EG170 A4K
JORDAHL Geländerbefestigung Ecke K38/17

17 mm

38 mm

170 mm

3 mm

2 Stk

0.829 kg

Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

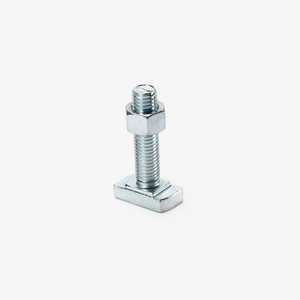

Passende Schrauben

Downloads

Preisliste 2025 Rohbau / Fassade

Gültig ab 1. Februar 2025

PDF, 17 MB

de en
Technische Information Schienen und Zubehör

Technische Information

PDF, 15 MB

de en
Montageanleitung Geländerbefestigung JGB

Montageanleitung

PDF, 2 MB

de
Download
AbZ Z-21.4-1913 Geländerbefestigung JGB

Zulassung

PDF, 2 MB

de
Download

BIM- und CAD-Daten

CAD Details Geländerbefestigung JGB

ZIP, 3 MB

de en

Inklusivzubehör
