ISOPRO® IPZQQ

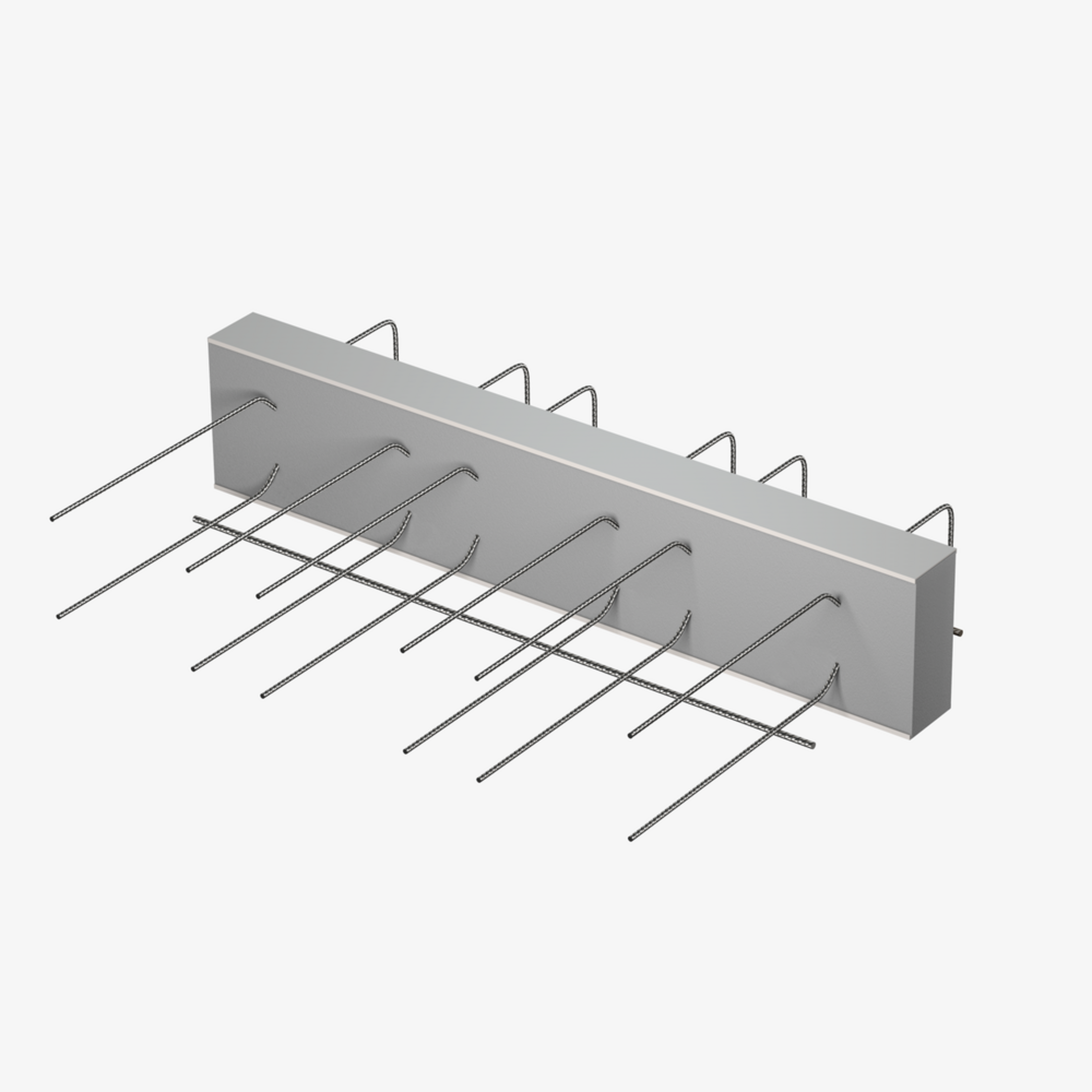

ISOPRO® IPZQQ ist ein wärmegedämmter Plattenanschluss mit 80 mm Dämmkörper zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen mit abhebenden Lasten. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Zum Zwecke einer zwängungsfreien Lagerung weist der Artikel keine Druckkomponente auf. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IPZQQ für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Q-Stab deckenseitig

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 212200022112
    IPZQQ 10
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.000 kg
    Mehr Informationen
  • 212200022114
    IPZQQ 30
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.700 kg
    Mehr Informationen
  • 212200022115
    IPZQQ 40
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    3.400 kg
    Mehr Informationen
  • 212200022116
    IPZQQ 50
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.200 kg
    Mehr Informationen
  • 212200022117
    IPZQQ 70
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    6.400 kg
    Mehr Informationen
  • 212200022119
    IPZQQ 90
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    9.700 kg
    Mehr Informationen
  • 212200022121
    IPZQQ 110
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    15.800 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
  • Europaweit zugelassen mit ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Einbauanleitung für ISOPRO® IP

    PDF

    Sprache wählenSprache wählen

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.
