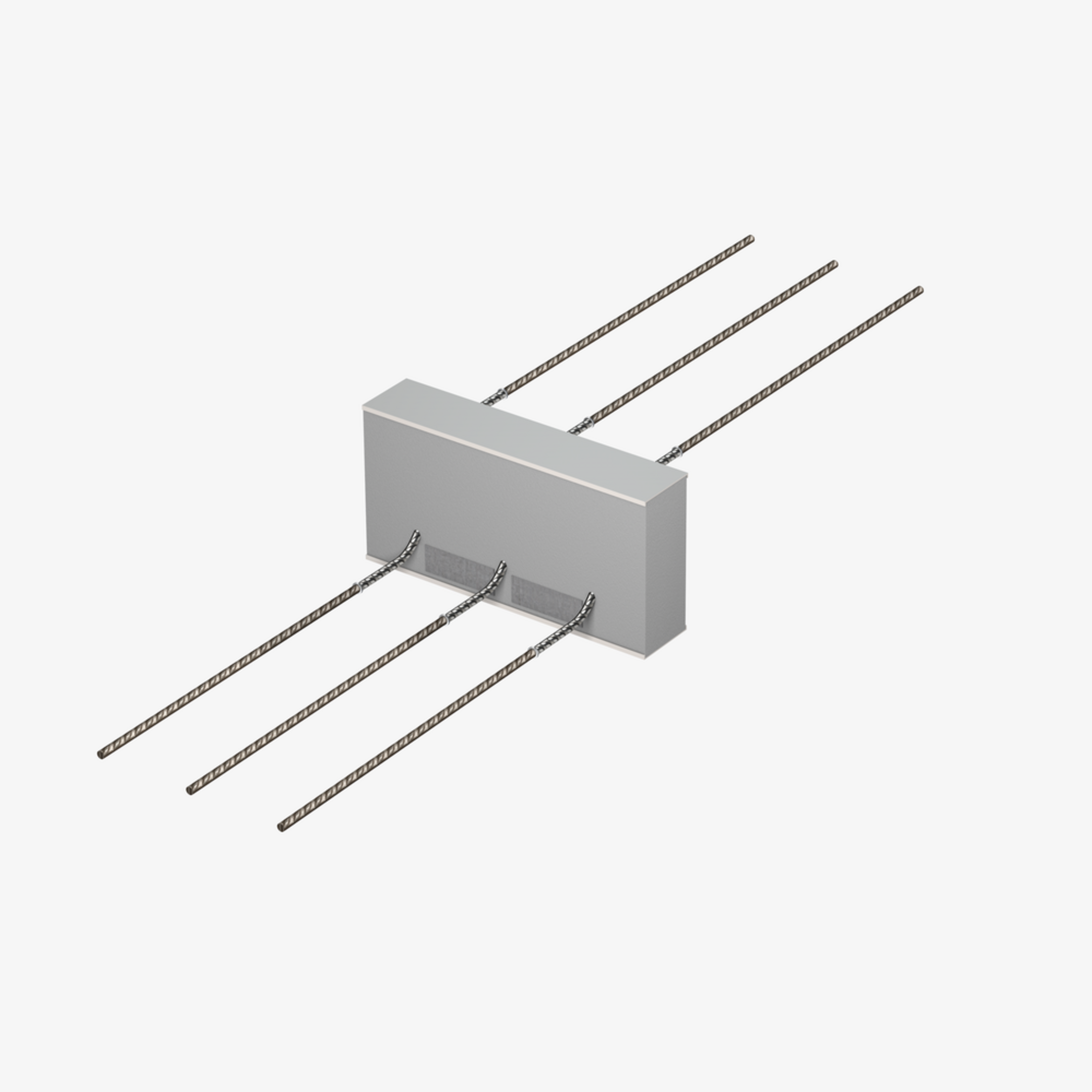

ISOPRO® IPQS / IPTQS

ISOPRO® IPQS und IPTQS sind wärmegedämmte Plattenanschlüsse mit 80 mm Dämmkörper zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen und punktueller Kraftübertragung. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Anforderungen an den Brandschutz werden erfüllt: Verfügbar sind ISOPRO® IPQS und IPTQS für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Typenprüfung ISOPRO® Wärmedämmelement
Der Prüfbericht Nr. 4117-5076 weist die Eignung der ISOPRO® Wärmedämmelemente entsprechend den gültigen bautechnischen Bestimmungen nach.

Allgemeine bauaufsichtliche Zulassung: Z-15.7-354
Europäische Technische Bewertung: ETA-17/0466
Typenprüfung: 4117-5076
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Drucklager: Beton

Artikel

Elementlänge

G

Gewicht je Lagermengeneinheit

Höhe

Höhe (Bereich)

  • 210600012481
    IPQS10
    Elementlänge
    300
    Gewicht je Lagermengeneinheit
    1,960 kg
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 210600012484
    IPQS20
    Elementlänge
    400
    Gewicht je Lagermengeneinheit
    3,500 kg
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 210600012487
    IPQS30
    Elementlänge
    500
    Gewicht je Lagermengeneinheit
    4,640 kg
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 210600012489
    IPQS40
    Elementlänge
    300
    Gewicht je Lagermengeneinheit
    2,760 kg
    Höhe (Bereich)
    170 - 250 mm
    Mehr Informationen
  • 210600012492
    IPQS50
    Elementlänge
    400
    Gewicht je Lagermengeneinheit
    4,370 kg
    Höhe (Bereich)
    170 - 250 mm
    Mehr Informationen
  • 210600012498
    IPQS70
    Elementlänge
    400
    Gewicht je Lagermengeneinheit
    6,200 kg
    Höhe (Bereich)
    180 - 250 mm
    Mehr Informationen
  • 210600015044
    IPQS5
    Elementlänge
    400
    Gewicht je Lagermengeneinheit
    2,800 kg
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 210600015046
    IPQS15
    Elementlänge
    500
    Gewicht je Lagermengeneinheit
    3,000 kg
    Höhe (Bereich)
    160 - 250 mm
    Mehr Informationen
  • 210600015050
    IPQS55
    Elementlänge
    500
    Gewicht je Lagermengeneinheit
    5,500 kg
    Höhe (Bereich)
    170 - 250 mm
    Mehr Informationen
  • 210600018551
    IPQS75
    Elementlänge
    500
    Gewicht je Lagermengeneinheit
    7,200 kg
    Höhe (Bereich)
    180 - 250 mm
    Mehr Informationen

Drucklager: Stahl

Artikel

Elementlänge

G

Gewicht je Lagermengeneinheit

Höhe

Höhe (Bereich)

  • 210600015052
    IPTQS60
    Elementlänge
    300
    Gewicht je Lagermengeneinheit
    4,300 kg
    Höhe (Bereich)
    180 - 250 mm
    Mehr Informationen
  • 210600015054
    IPTQS80
    Elementlänge
    300
    Gewicht je Lagermengeneinheit
    4,800 kg
    Höhe (Bereich)
    190 - 250 mm
    Mehr Informationen
  • 210600015056
    IPTQS90
    Elementlänge
    400
    Gewicht je Lagermengeneinheit
    7,200 kg
    Höhe (Bereich)
    190 - 250 mm
    Mehr Informationen
  • 210600025047
    IPTQS100
    Elementlänge
    500
    Gewicht je Lagermengeneinheit
    9,000 kg
    Höhe (Bereich)
    190 - 250 mm
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    • ru

    ISOPRO® Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Einbauanleitung für ISOPRO® IP

    PDF

    Sprache wählenSprache wählen

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Sprache für den Download wählen

    • de

    Typenprüfung ISOPRO® Wärmedämmelement

    Der Prüfbericht Nr. 4117-5076 weist die Eignung der ISOPRO® Wärmedämmelemente entsprechend den gültigen bautechnischen Bestimmungen nach.

    PDF (8.47 MB)

    DownloadDownload

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO®

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 19. Mai 2031.

    PDF (1,016.09 KB)

    DownloadDownload

    • de

    • en

    • pl

    Leistungserklärung ISOPRO®

    Leistungserklärung Nr. DOP_ISOPRO_0526_DE

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    Preisliste 2026 Rohbau / Fassade

    Gültig ab 1. Februar 2026

    PDF

    Sprache wählenSprache wählen

    Preisliste 2026 Rohbau / Fassade

    Sprache für den Download wählen

    Planungssoftware ISODESIGN

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120, Version 1.4.4

    ZIP (53.31 MB)

    DownloadDownload

BIM- und CAD-Daten

    CAD Details ISOPRO® Typ IPTQS (DWG)

    CAD-Daten

    ZIP (187.04 KB)

    DownloadDownload

    CAD Details ISOPRO® Typ IPQS (DWG)

    CAD-Daten

    ZIP (642.85 KB)

    DownloadDownload
