ISOPRO® IP

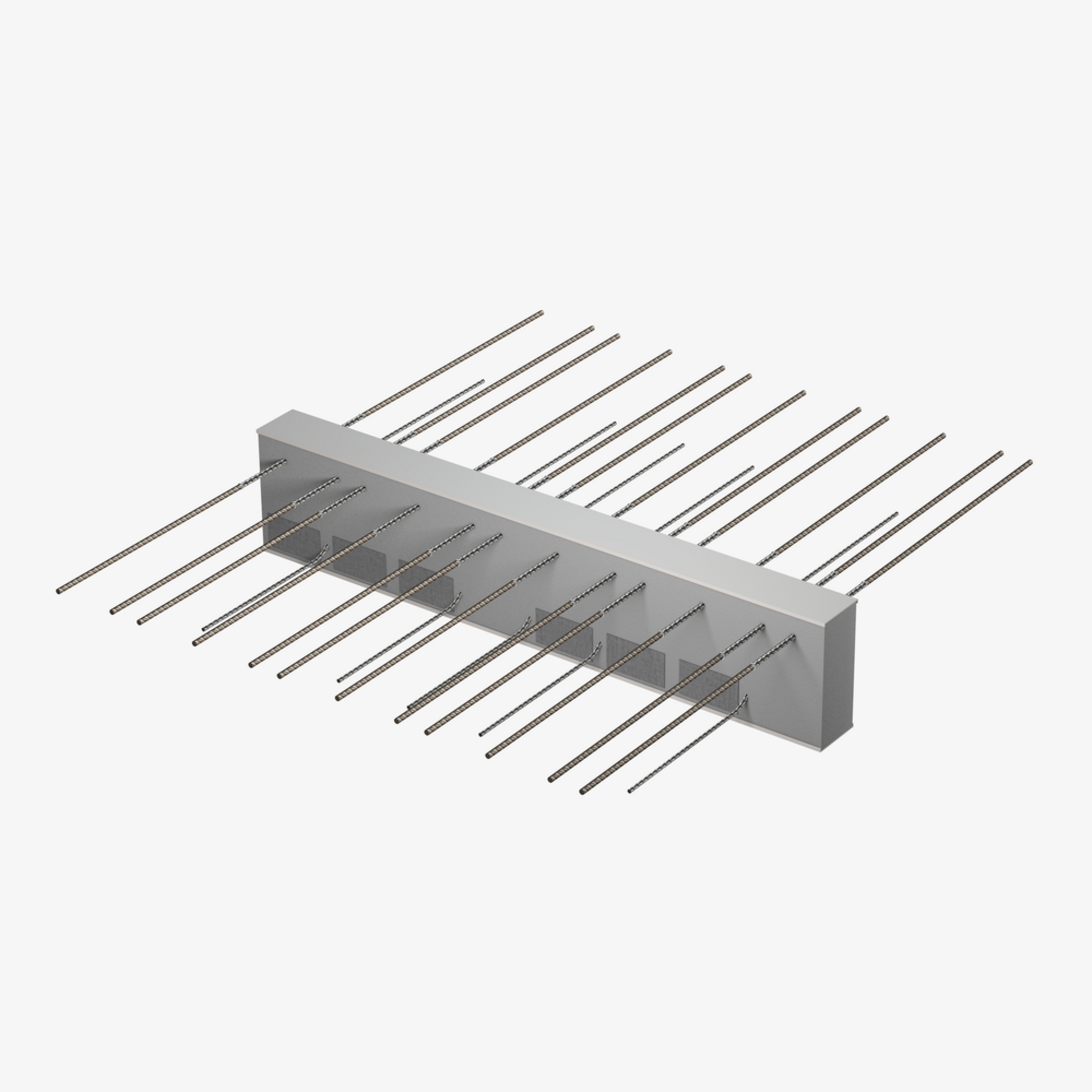

ISOPRO® IP ist ein wärmegedämmter Kragplattenanschluss mit 80 mm Dämmkörper für frei auskragende Stahlbetonbauteile. Es eignet sich zur Übertragung von negativen Momenten sowie positiven und ausführungsabhängig auch negativen Querkräften (IP QX). Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Für den Einbau im Fertigteilwerk ist eine zweiteilige Ausführung des Produkts erhältlich. Das Drucklager besteht aus Spezialbeton. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP für Brandschutzkonstruktionen bis REI 90. Bei der Bestellung sind Tragstufe, Querkrafttragstufe, Betondeckung, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

G

Details

  • Europäische Technische Bewertung: ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Zulassung ISOPRO® Beton-Stahl SM / SQ

    ETA-17/0466

    PDF, 3 MB

    de
    Download
  • Planungssoftware ISODESIGN 1.4.4

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP, 53 MB

    de en

  • Leistungserklärung JVB

    Leistungserklärung Nr. DOP_ISOPRO_0124_DE

    PDF, 26 KB

    de en

  • ISOPRO® Wärmedämmelemente - Technische Information

    Technische Information

    PDF, 8 MB

    de en

  • Einbauhinweise ISOPRO® / ISOMAXX®

    Einbauanleitung

    PDF, 1 MB

    de en

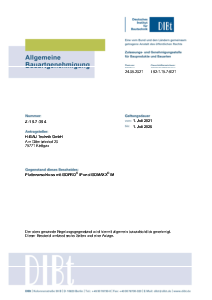

  • Zulassung ISOPRO® Beton-Stahl SM / SQ

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 weist die Verwendbarkeit bzw. Anwendbarkeit für die Anschlüsse ISOPRO® IP und ISOMAXX® IM im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF, 443 KB

    de
    Download

BIM- und CAD-Daten

  • CAD ISOPRO® Beton-Stahl (DXF)

    CAD ISOPRO® Beton-Stahl (DXF)

    ZIP, 3 MB

    de en
