HB 50

Distanzbügel

Mithilfe des Distanzbügels HB 50 lassen sich gelochte Kabelrinnen und Gitterbahnen mit Abstand auf dem Boden oder an der Wand montieren. Die Befestigung erfolgt mit GH 6x24 oder KLU, bzw. mit KLF oder KLR.

Das Befestigungsmaterial muss separat bestellt werden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

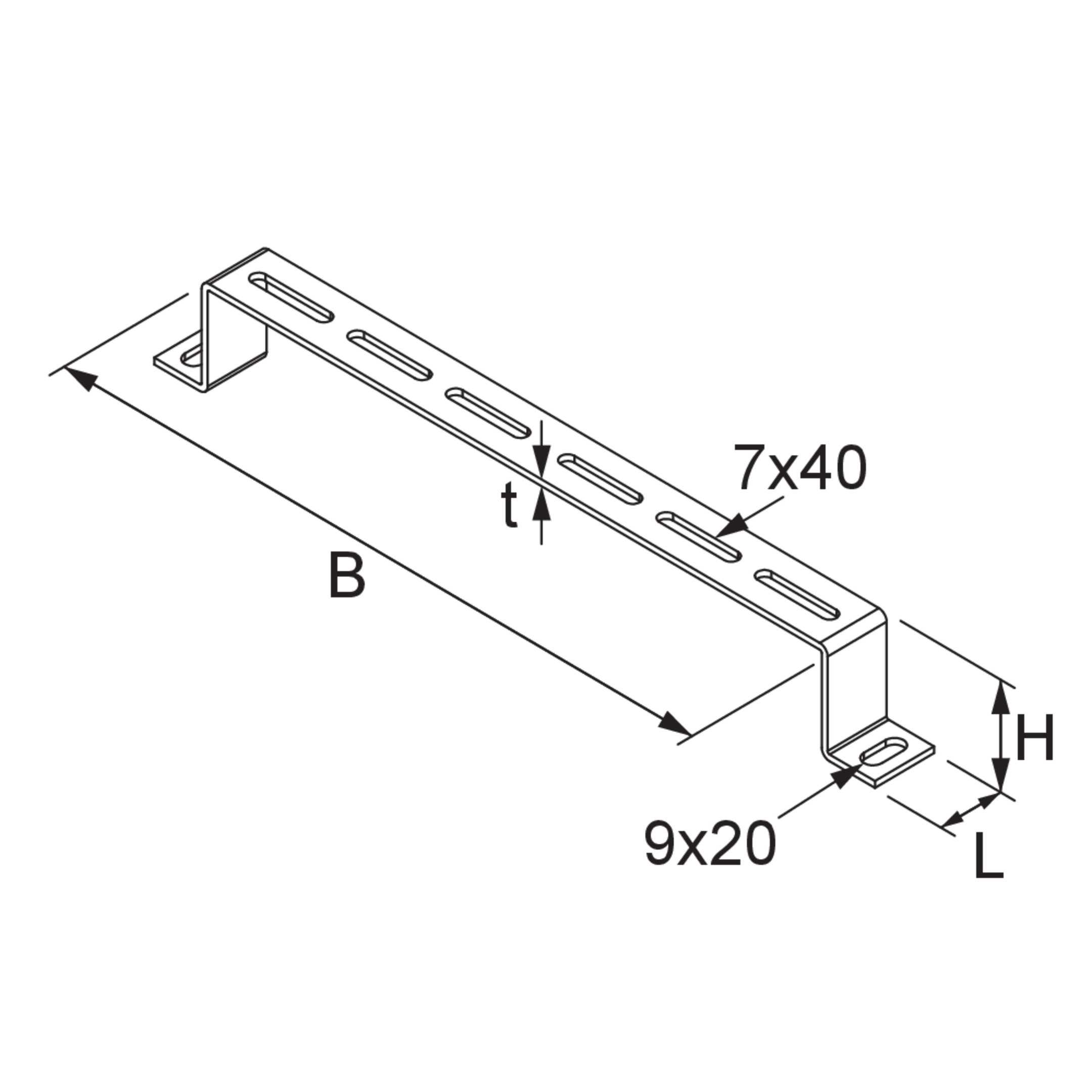

Artikel

H

B

L

t

G

  • HB 50-010S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    118 mm
    30 mm
    3 mm
    0.160 kg
    Mehr Informationen
  • HB 50-020S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    218 mm
    30 mm
    3 mm
    0.218 kg
    Mehr Informationen
  • HB 50-030S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    318 mm
    30 mm
    3 mm
    0.289 kg
    Mehr Informationen
  • HB 50-040S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    418 mm
    40 mm
    3 mm
    0.501 kg
    Mehr Informationen
  • HB 50-050S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    518 mm
    40 mm
    3 mm
    0.598 kg
    Mehr Informationen
  • HB 50-060S
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    618 mm
    40 mm
    3 mm
    0.695 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

t

G

  • HB 50-010F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    118 mm
    30 mm
    3 mm
    0.171 kg
    Mehr Informationen
  • HB 50-020F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    218 mm
    30 mm
    3 mm
    0.233 kg
    Mehr Informationen
  • HB 50-030F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    318 mm
    30 mm
    3 mm
    0.309 kg
    Mehr Informationen
  • HB 50-040F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    418 mm
    40 mm
    3 mm
    0.536 kg
    Mehr Informationen
  • HB 50-050F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    518 mm
    40 mm
    3 mm
    0.640 kg
    Mehr Informationen
  • HB 50-060F
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    618 mm
    40 mm
    3 mm
    0.744 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

L

t

G

  • HB 50-010E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    118 mm
    30 mm
    3 mm
    0.163 kg
    Mehr Informationen
  • HB 50-020E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    218 mm
    30 mm
    3 mm
    0.222 kg
    Mehr Informationen
  • HB 50-030E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    318 mm
    30 mm
    3 mm
    0.295 kg
    Mehr Informationen
  • HB 50-040E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    418 mm
    40 mm
    3 mm
    0.511 kg
    Mehr Informationen
  • HB 50-050E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    518 mm
    40 mm
    3 mm
    0.610 kg
    Mehr Informationen
  • HB 50-060E
    Hutbügel für Gitter- und Kabelrinnen
    50 mm
    618 mm
    40 mm
    3 mm
    0.709 kg
    Mehr Informationen
