H-IW

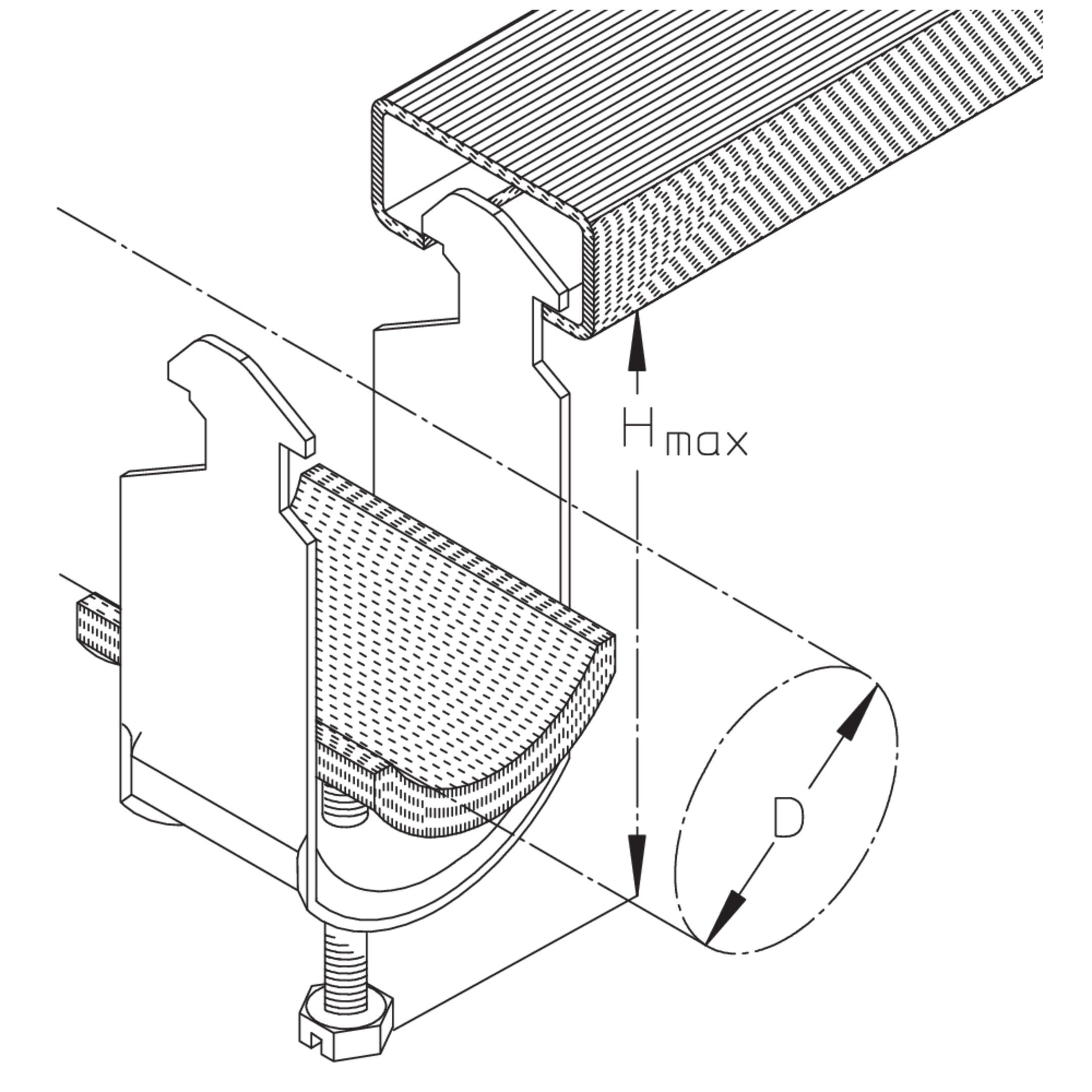

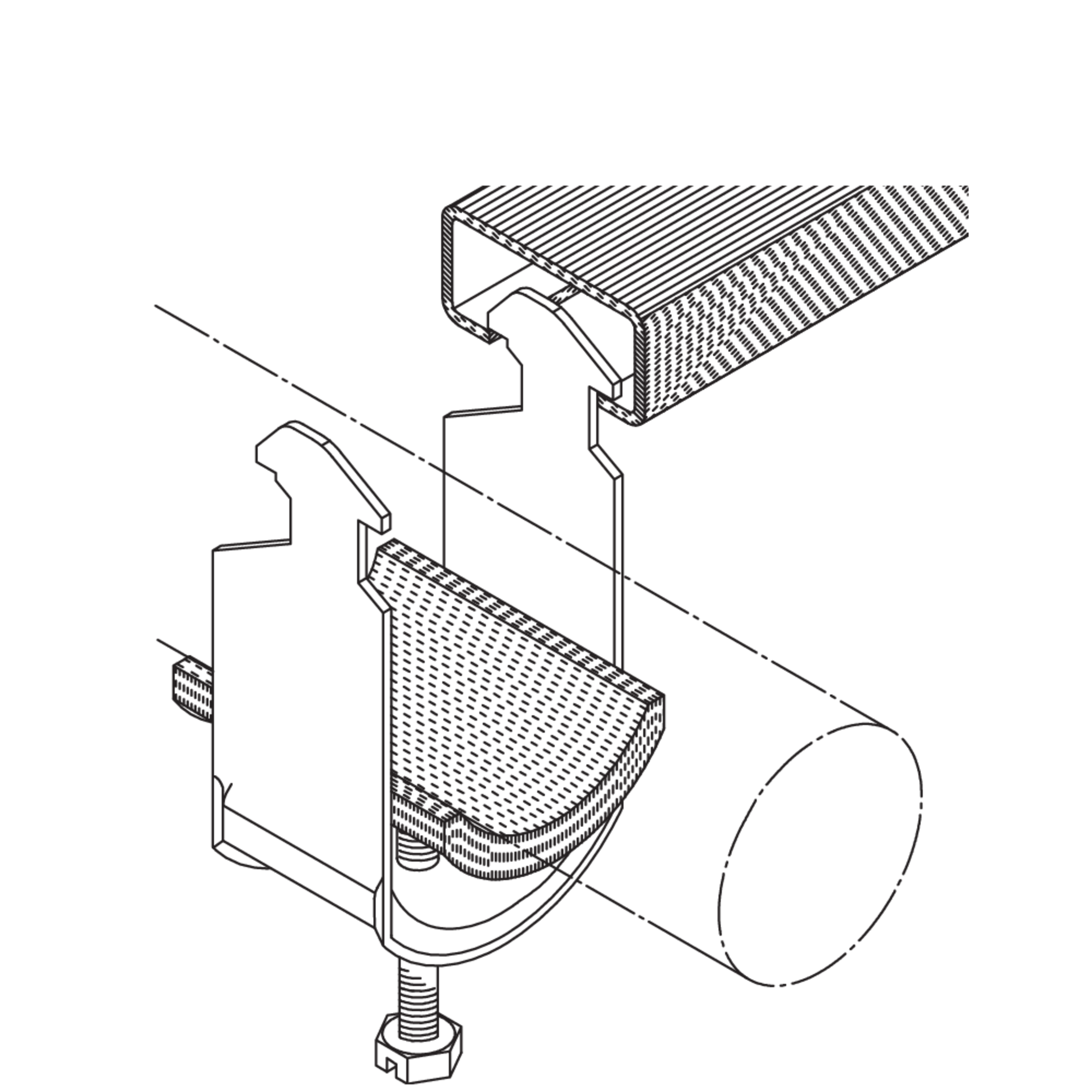

Kabelschelle mit zusätzlicher Isolierwanne zur Befestigung an C-Profilschienen

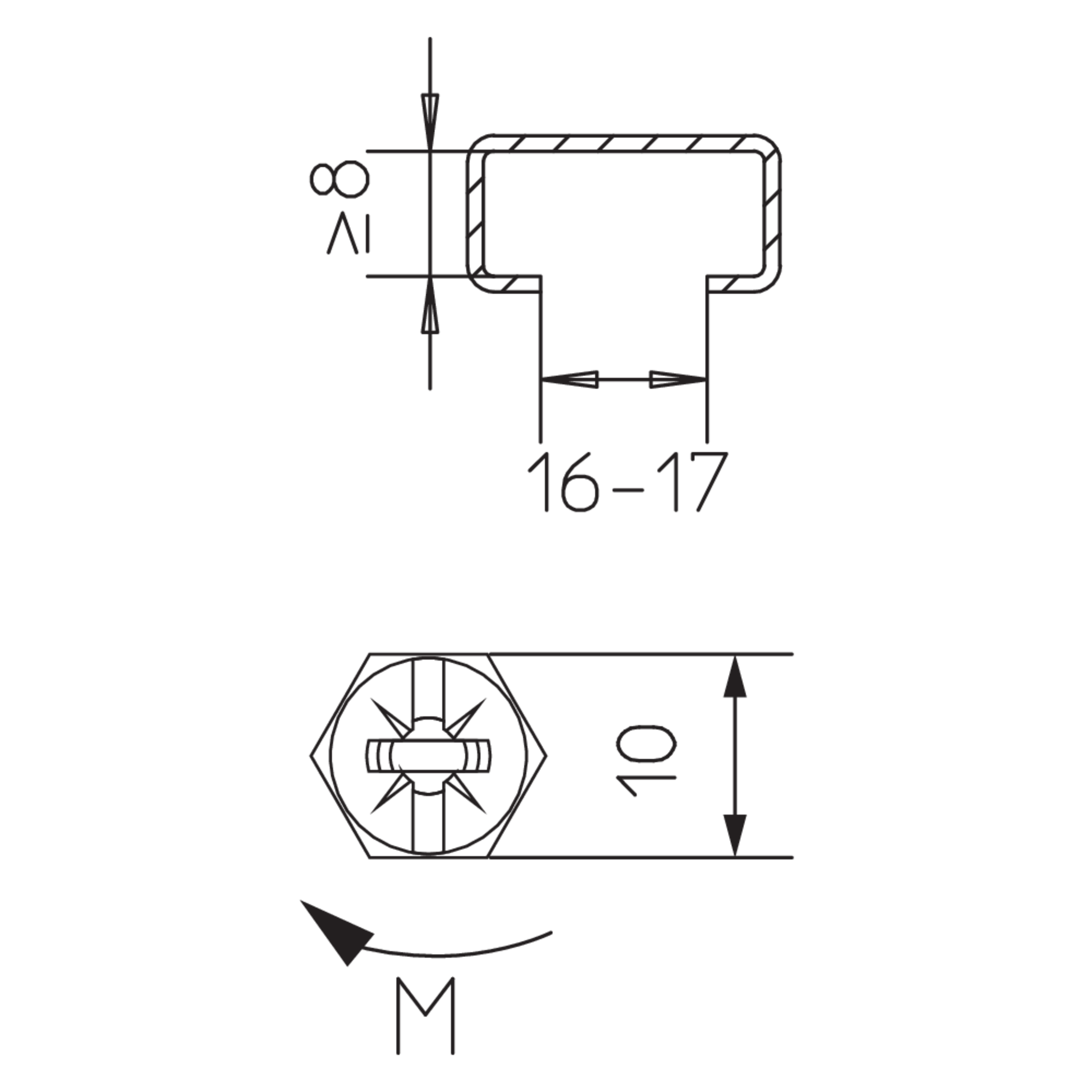

Die H-IW-Kabelschelle mit vollflächiger Druckwanne und zusätzlicher Isolierwanne aus Polystyrol kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an C-Profilschienen mit einer Schlitzweite von 16 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Die Kabelschelle H-IW besteht aus verzinktem Stahl. Artikel mit dem Durchmesser 12 bis 52 mm sind auch in Aluminium oder Edelstahl mit der Werkstoff-Nr. 1.4301 (V2A) und 1.4571/1.4404 (V4A) erhältlich.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 H-IW
    PUK-Schellen
    max. Höhe
    42,5 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,029 kg
    Mehr Informationen
  • 16 H-IW
    PUK-Schellen
    max. Höhe
    47,5 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,033 kg
    Mehr Informationen
  • 20 H-IW
    PUK-Schellen
    max. Höhe
    51,5 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,038 kg
    Mehr Informationen
  • 24 H-IW
    PUK-Schellen
    max. Höhe
    55,7 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,041 kg
    Mehr Informationen
  • 28 H-IW
    PUK-Schellen
    max. Höhe
    59,7 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,046 kg
    Mehr Informationen
  • 32 H-IW
    PUK-Schellen
    max. Höhe
    65 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,056 kg
    Mehr Informationen
  • 36 H-IW
    PUK-Schellen
    max. Höhe
    69 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,061 kg
    Mehr Informationen
  • 40 H-IW
    PUK-Schellen
    max. Höhe
    73 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,066 kg
    Mehr Informationen
  • 44 H-IW
    PUK-Schellen
    max. Höhe
    83 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,085 kg
    Mehr Informationen
  • 48 H-IW
    PUK-Schellen
    max. Höhe
    87 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,090 kg
    Mehr Informationen
  • 52 H-IW
    PUK-Schellen
    max. Höhe
    92,5 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,100 kg
    Mehr Informationen
  • 56 H-IW
    PUK-Schellen
    max. Höhe
    96,5 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,122 kg
    Mehr Informationen
  • 60 H-IW
    PUK-Schellen
    max. Höhe
    100,5 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,154 kg
    Mehr Informationen
  • 64 H-IW
    PUK-Schellen
    max. Höhe
    104,5 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,166 kg
    Mehr Informationen
  • 70 H-IW
    PUK-Schellen
    max. Höhe
    111,5 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,176 kg
    Mehr Informationen
