H

Kabelschelle zur Befestigung an C-Profilschienen

Die H-Kabelschelle mit vollflächiger Druckwanne kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an C-Profilschienen mit einer Schlitzweite von 16 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Artikel mit dem Durchmesser 12 bis 56 mm sind auch in Edelstahl mit der Werkstoff-Nr. 1.4571/1.4404 (V4A) erhältlich.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

Artikel

Hmax

max. Höhe

D

Spannbereich

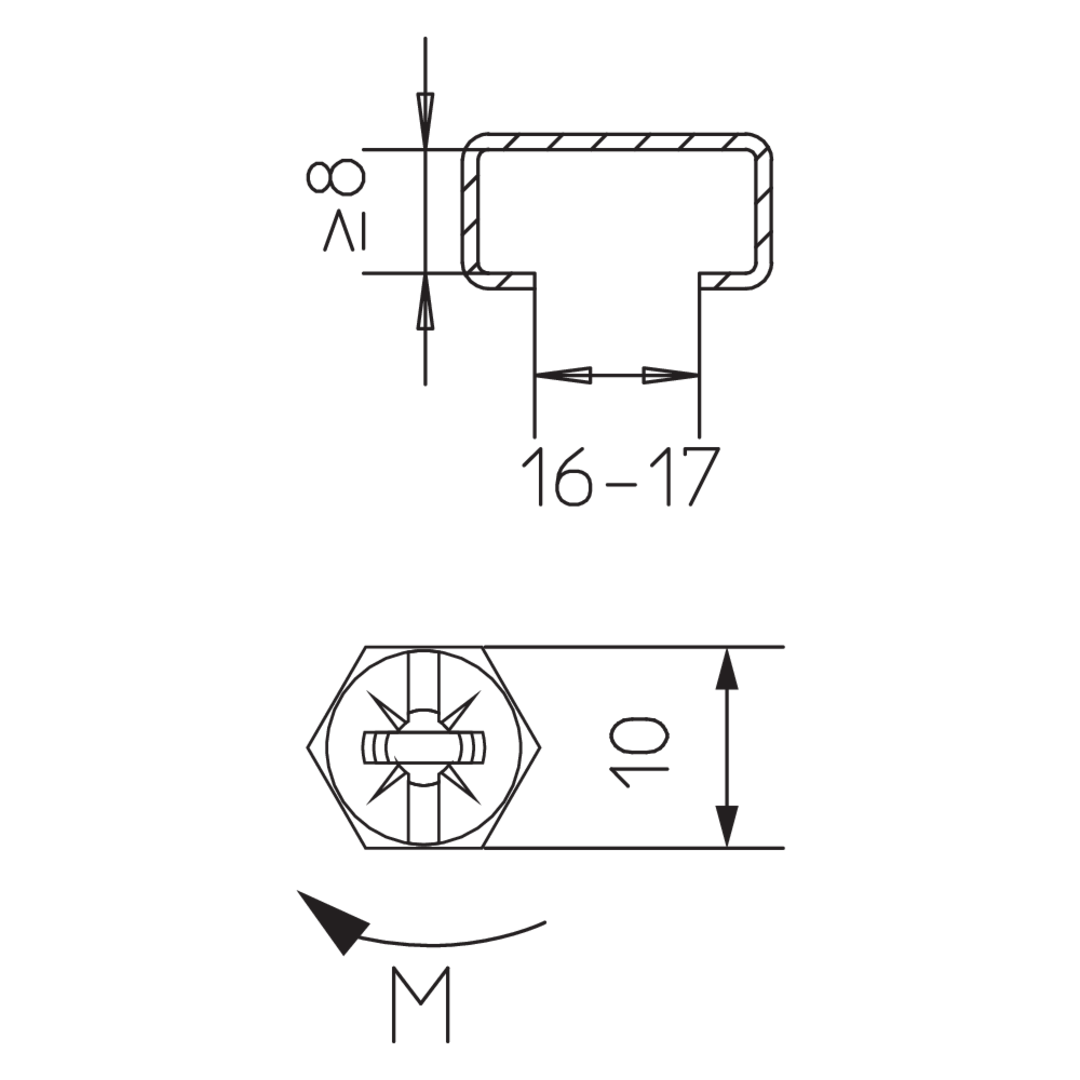

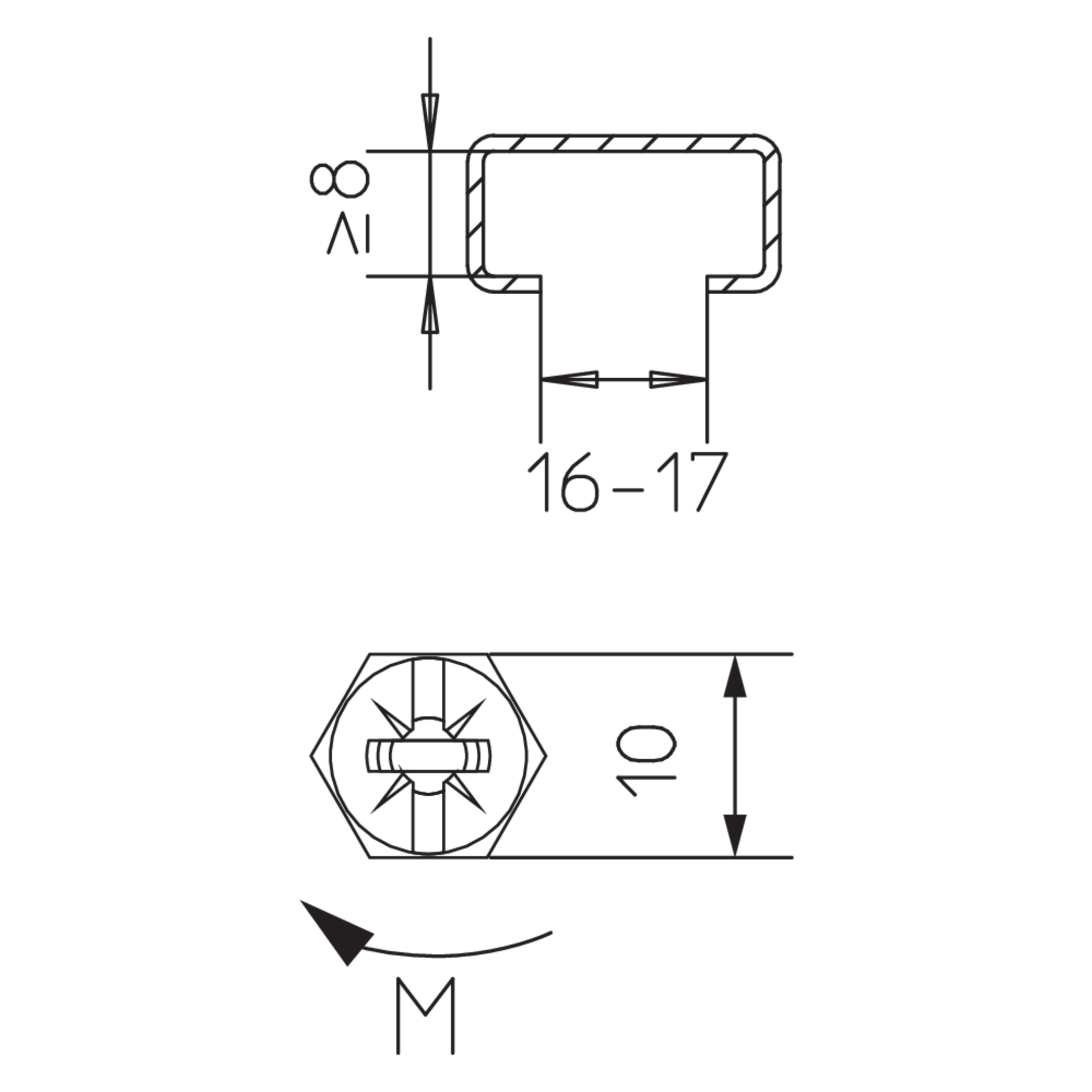

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 H
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen
  • 16 H
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.032 kg
    Mehr Informationen
  • 20 H
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • 24 H
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.039 kg
    Mehr Informationen
  • 28 H
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.044 kg
    Mehr Informationen
  • 32 H
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.053 kg
    Mehr Informationen
  • 36 H
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.057 kg
    Mehr Informationen
  • 40 H
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.062 kg
    Mehr Informationen
  • 44 H
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.086 kg
    Mehr Informationen
  • 48 H
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.095 kg
    Mehr Informationen
  • 52 H
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.105 kg
    Mehr Informationen
  • 56 H
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.109 kg
    Mehr Informationen
  • 60 H
    PUK-Schellen
    max. Höhe
    98 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.146 kg
    Mehr Informationen
  • 64 H
    PUK-Schellen
    max. Höhe
    102 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.154 kg
    Mehr Informationen
  • 70 H
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen
  • 12/2 H
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • 16/2 H
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.043 kg
    Mehr Informationen
  • 20/2 H
    PUK-Schellen
    max. Höhe
    75 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 24/2 H
    PUK-Schellen
    max. Höhe
    84 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.054 kg
    Mehr Informationen
  • 28/2 H
    PUK-Schellen
    max. Höhe
    92 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.061 kg
    Mehr Informationen
  • 32/2 H
    PUK-Schellen
    max. Höhe
    101 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.072 kg
    Mehr Informationen
  • 36/2 H
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.078 kg
    Mehr Informationen
  • 40/2 H
    PUK-Schellen
    max. Höhe
    117 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.085 kg
    Mehr Informationen
  • 44/2 H
    PUK-Schellen
    max. Höhe
    127 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.120 kg
    Mehr Informationen
  • 48/2 H
    PUK-Schellen
    max. Höhe
    135 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.136 kg
    Mehr Informationen
  • 52/2 H
    PUK-Schellen
    max. Höhe
    144 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.147 kg
    Mehr Informationen
  • 56/2 H
    PUK-Schellen
    max. Höhe
    152 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.154 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 H-E
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.027 kg
    Mehr Informationen
  • 16 H-E
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • 20 H-E
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.034 kg
    Mehr Informationen
  • 24 H-E
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.038 kg
    Mehr Informationen
  • 28 H-E
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.041 kg
    Mehr Informationen
  • 32 H-E
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen
  • 36 H-E
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.054 kg
    Mehr Informationen
  • 40 H-E
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.059 kg
    Mehr Informationen
  • 44 H-E
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.079 kg
    Mehr Informationen
  • 48 H-E
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.090 kg
    Mehr Informationen
  • 52 H-E
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.097 kg
    Mehr Informationen
  • 56 H-E
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.107 kg
    Mehr Informationen
  • 12/2 H-E
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • 16/2 H-E
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.041 kg
    Mehr Informationen
  • 20/2 H-E
    PUK-Schellen
    max. Höhe
    75 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.047 kg
    Mehr Informationen
  • 24/2 H-E
    PUK-Schellen
    max. Höhe
    84 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.048 kg
    Mehr Informationen
  • 28/2 H-E
    PUK-Schellen
    max. Höhe
    92 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.058 kg
    Mehr Informationen
  • 32/2 H-E
    PUK-Schellen
    max. Höhe
    101 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.068 kg
    Mehr Informationen

Aluminium

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 12 H-AL
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.011 kg
    Mehr Informationen
  • 16 H-AL
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.014 kg
    Mehr Informationen
  • 20 H-AL
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.016 kg
    Mehr Informationen
  • 24 H-AL
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.018 kg
    Mehr Informationen
  • 28 H-AL
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.021 kg
    Mehr Informationen
  • 32 H-AL
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.033 kg
    Mehr Informationen
  • 36 H-AL
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • 40 H-AL
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.041 kg
    Mehr Informationen
  • 44 H-AL
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.045 kg
    Mehr Informationen
  • 48 H-AL
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 52 H-AL
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.053 kg
    Mehr Informationen
  • 56 H-AL
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.057 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    • de

    • en

    Steigetrassen Montageanleitung

    Montageanleitung für Steigetrassen LGG 60, STU 50, STU 60, STU 62, ST 81, ST 82

    • de

    • en

    Steigetrassen Technische Information

    Technische Information für Steigetrassen LGG, STU, ST und Zubehör.

    • de

    • en

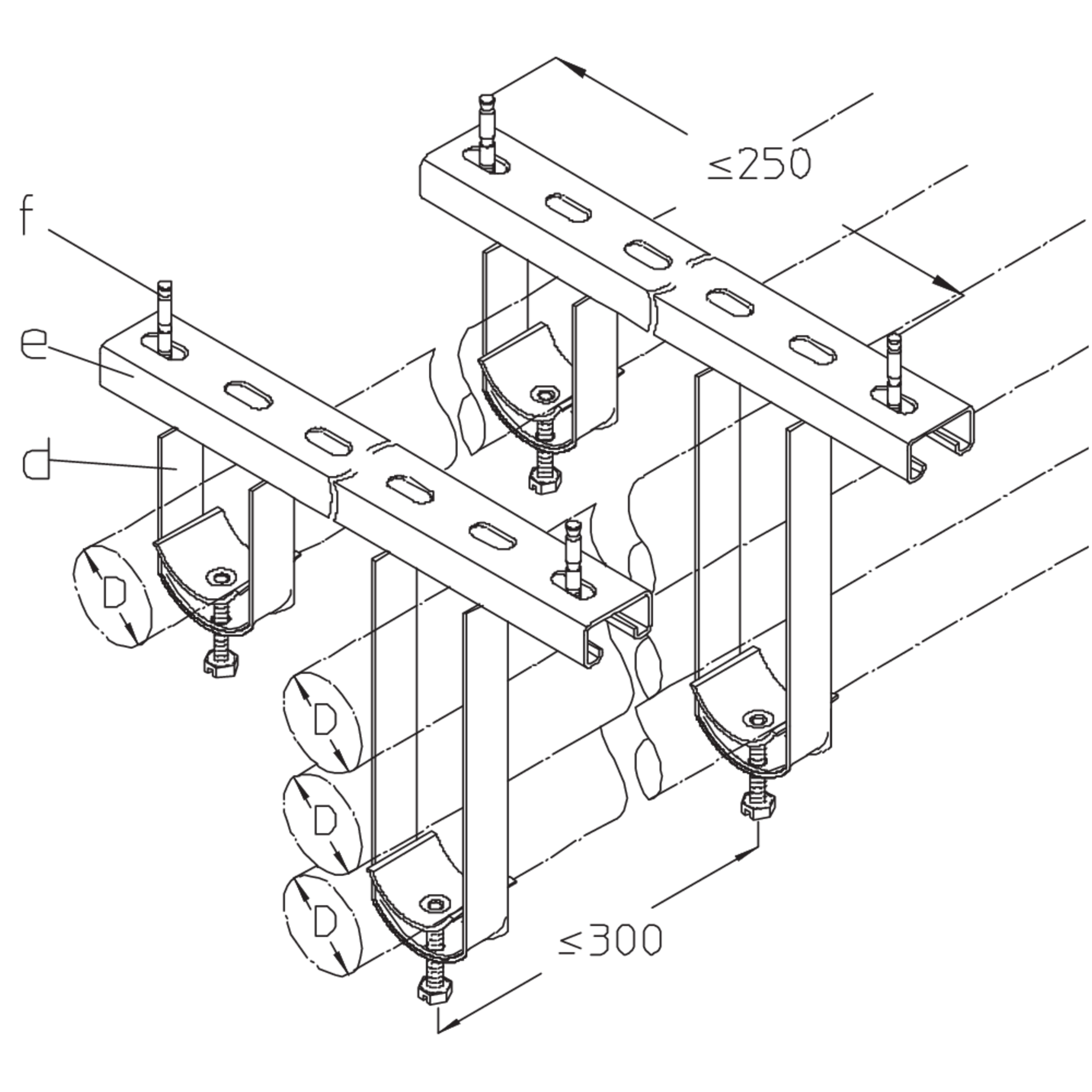

    3335-772-11-3 - Gutachterliche Stellungnahme

    DIN 4102-12
    Normtragekonstruktion: Kabelschellen
    Feuerwiderstandsdauer: F30; F60; F90
    Funktionserhaltklassen: E30; E60; F90
    Befestigungsabstand: ≤ 0,3 m; ≤ 0,4 m
    Gültigkeitsdauer: 06.07.2027

    PDF, 834.47 KB

    • de

    Download

    MPABS-2400428 - Brandschutztechnische Aussage

    DIN 4102-12
    Normtragekonstruktion: Steigetrassen
    Feuerwiderstandsdauer: F30; F60; F90
    Funktionserhaltklassen: E30; E60; F90
    Kabellast: ≤ 20 kg/m
    Befestigungsabstand: ≤ 1,2 m
    Gültigkeitsdauer: 12.03.2030

    PDF, 1.09 MB

    • de

    Download

    GA-2024/011 - Gutachterliche Stellungnahme

    DIN 4102-12
    Normtragekonstruktion: hängende Steigetrassen 3,5m
    Feuerwiderstandsdauer: F30; F60; F90
    Funktionserhaltklassen: E30; E60; F90
    Kabellast: ≤ 20 kg/m
    Befestigungsabstand: ≤ 1,2 m
    Gültigkeitsdauer: 19.01.2029

    PDF, 1.76 MB

    • de

    Download

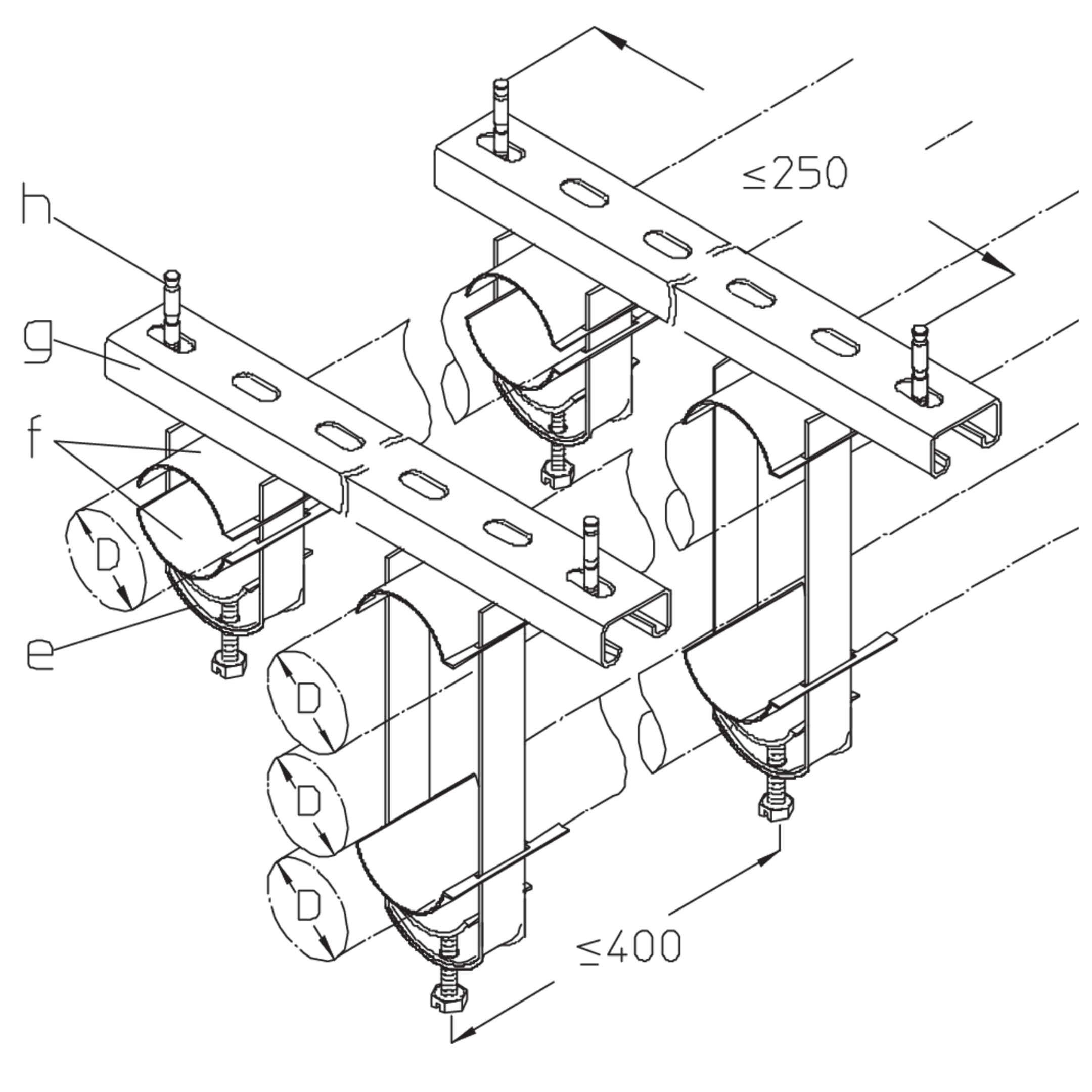

    Gegenwanne GW für die Kabelschellen H / AC - Montageanleitung

    Montageanleitung

    PDF, 310.43 KB

    • de

    Download

    Bestellformular für Kabelschellen

    Bestellformular für Kabelschellen H, H-IW, AX, AC-IW sowie Gegenwanne GW und Langwanne LW

    PDF, 2.81 MB

    • de

    Download

Inklusivzubehör
