BODO T

Einzelauslass mit einer Bodensteckdose, trocken gepflegt, rund

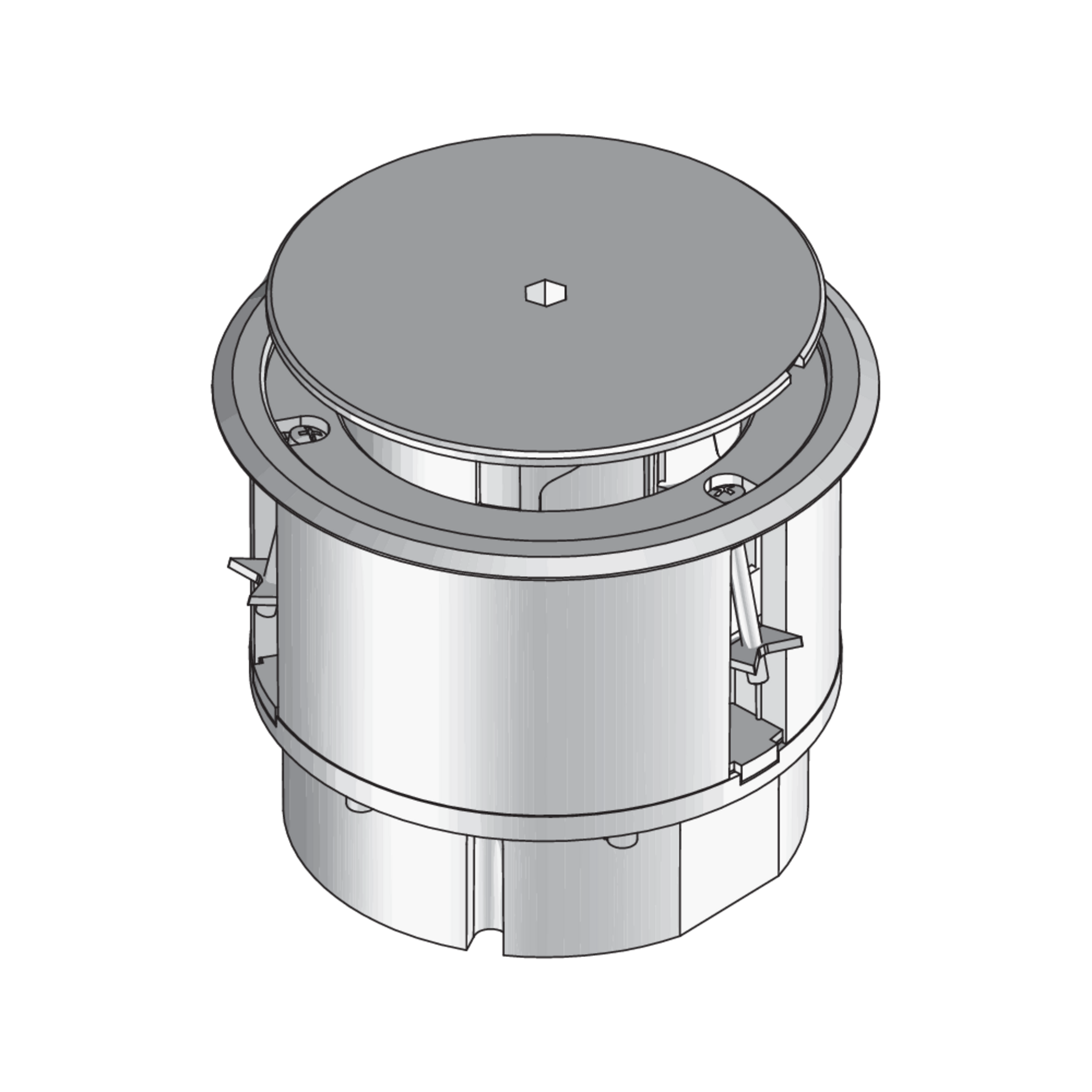

Bei den Bauelementen BODO T handelt es sich um runde Einzelauslässe mit Bodenbelagsschutzrahmen. Sie sind mit einem drehbaren Deckel mit Kabelauslass, einem Gerätebecher mit Zugentlastung, einer Schutzkontaktsteckdose und einer RJ45 Datenblindabdeckung ausgestattet. Die Einzelauslässe eignen sich für trocken gepflegte Räume mit Büroverkehrslasten und können dort in Estrich und Doppel- oder Hohlraumbodenöffnungen eingebaut werden. Die Produktlösung wird aus hochwertigem Kunststoff (Acrylnitril-Butadien-Styrol-Copolymerisat) gefertigt und ist in den Farben Eisengrau oder Graphitschwarz erhältlich. BODO T hat ein Einbaumaß von 122 mm und eine minimale Einbauhöhe von 102 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

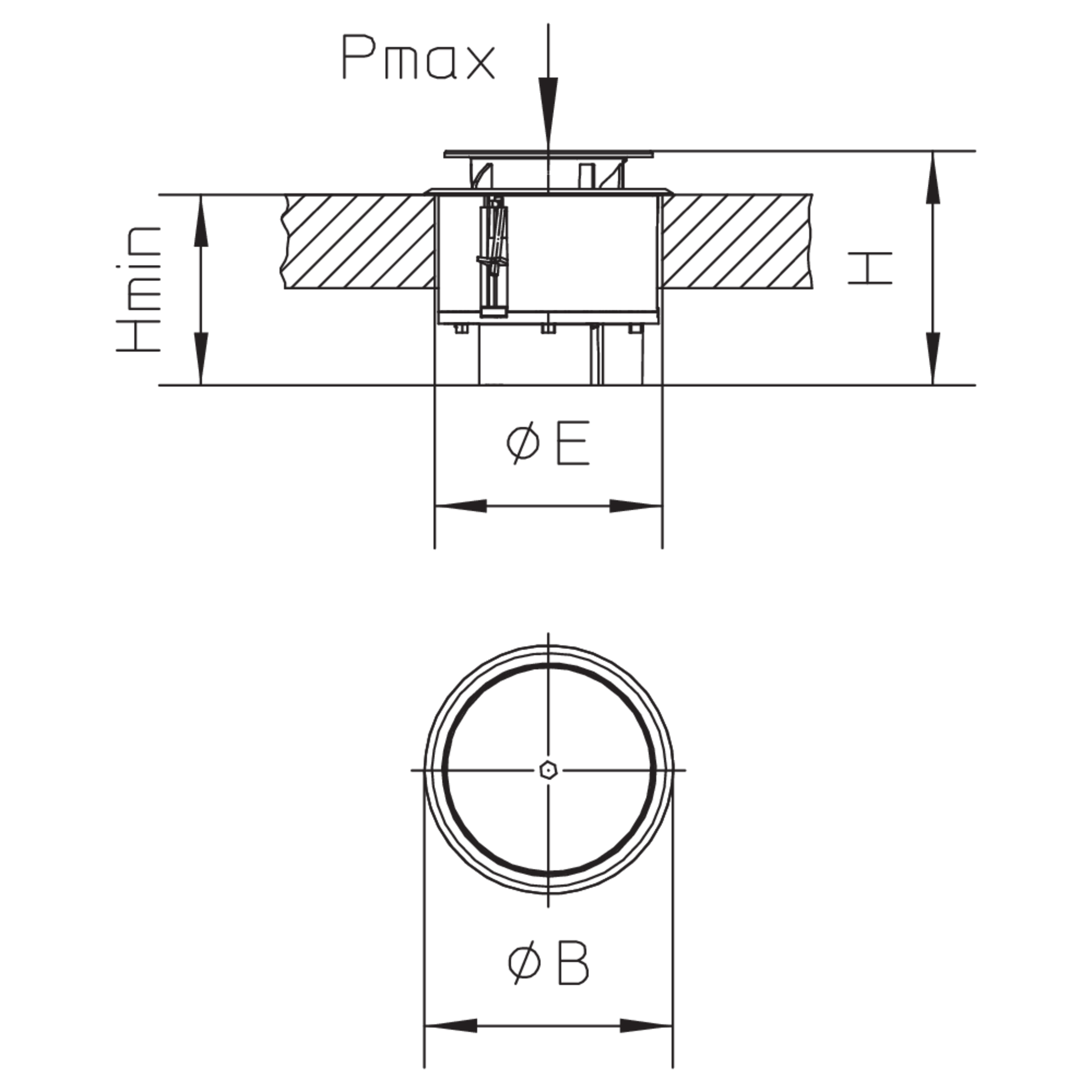

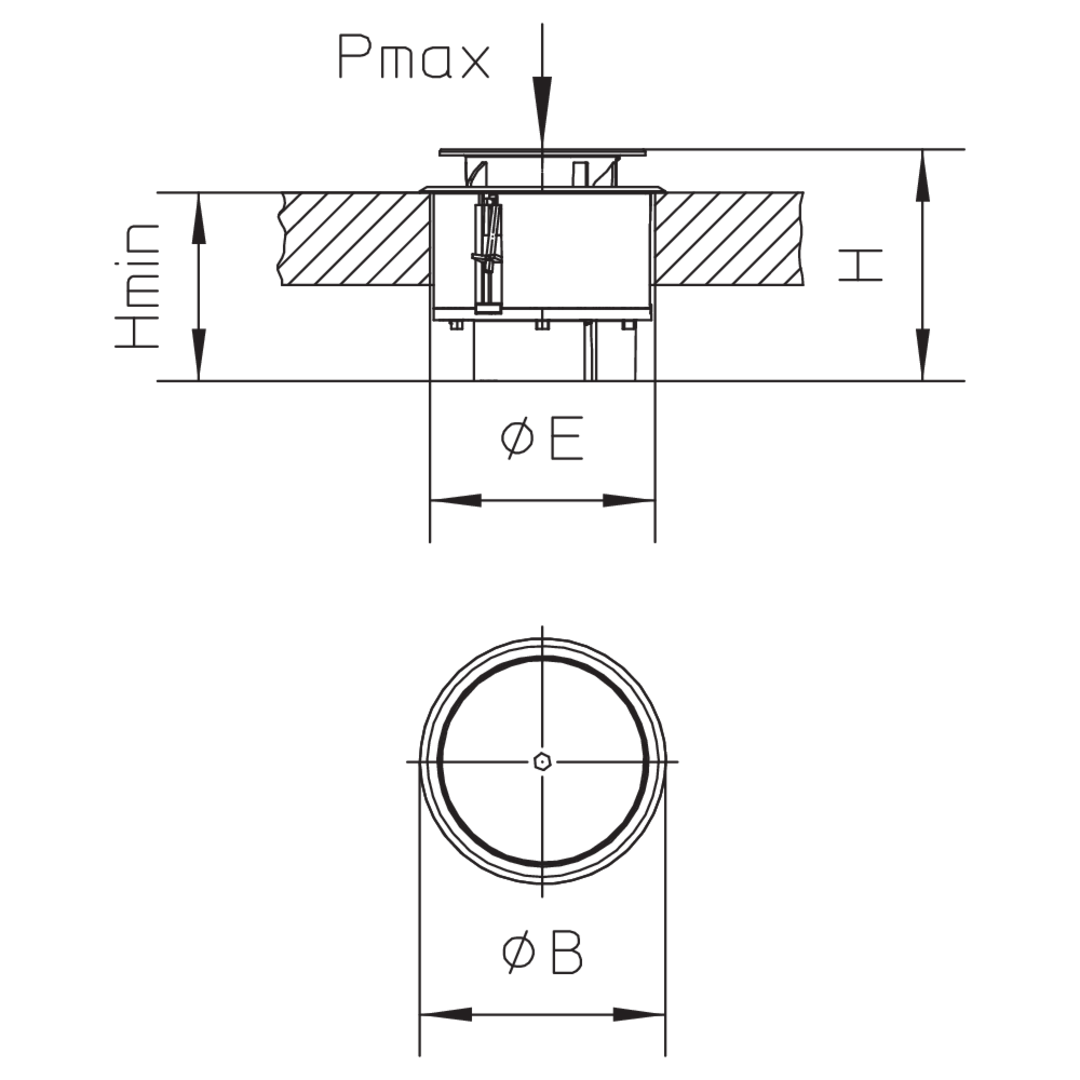

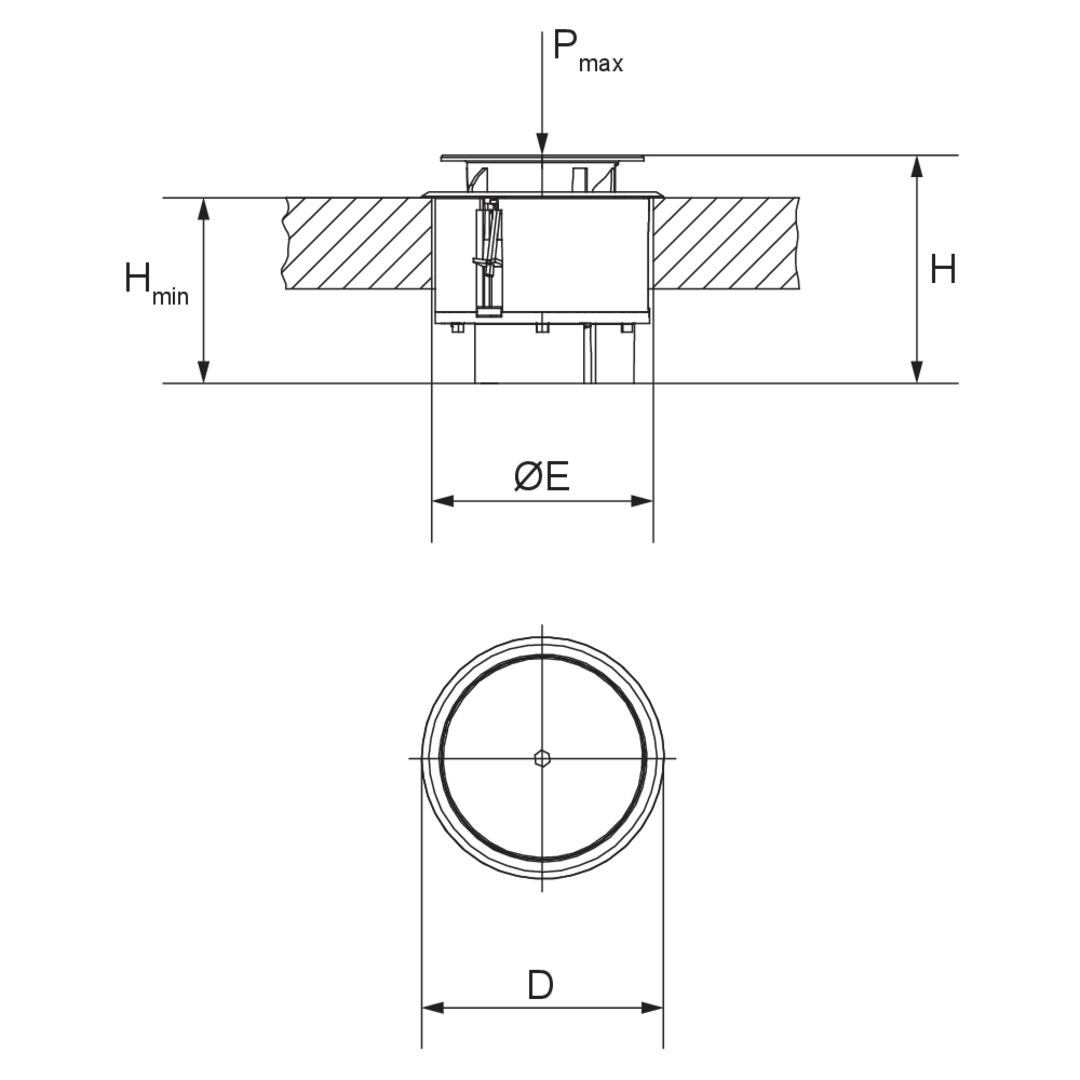

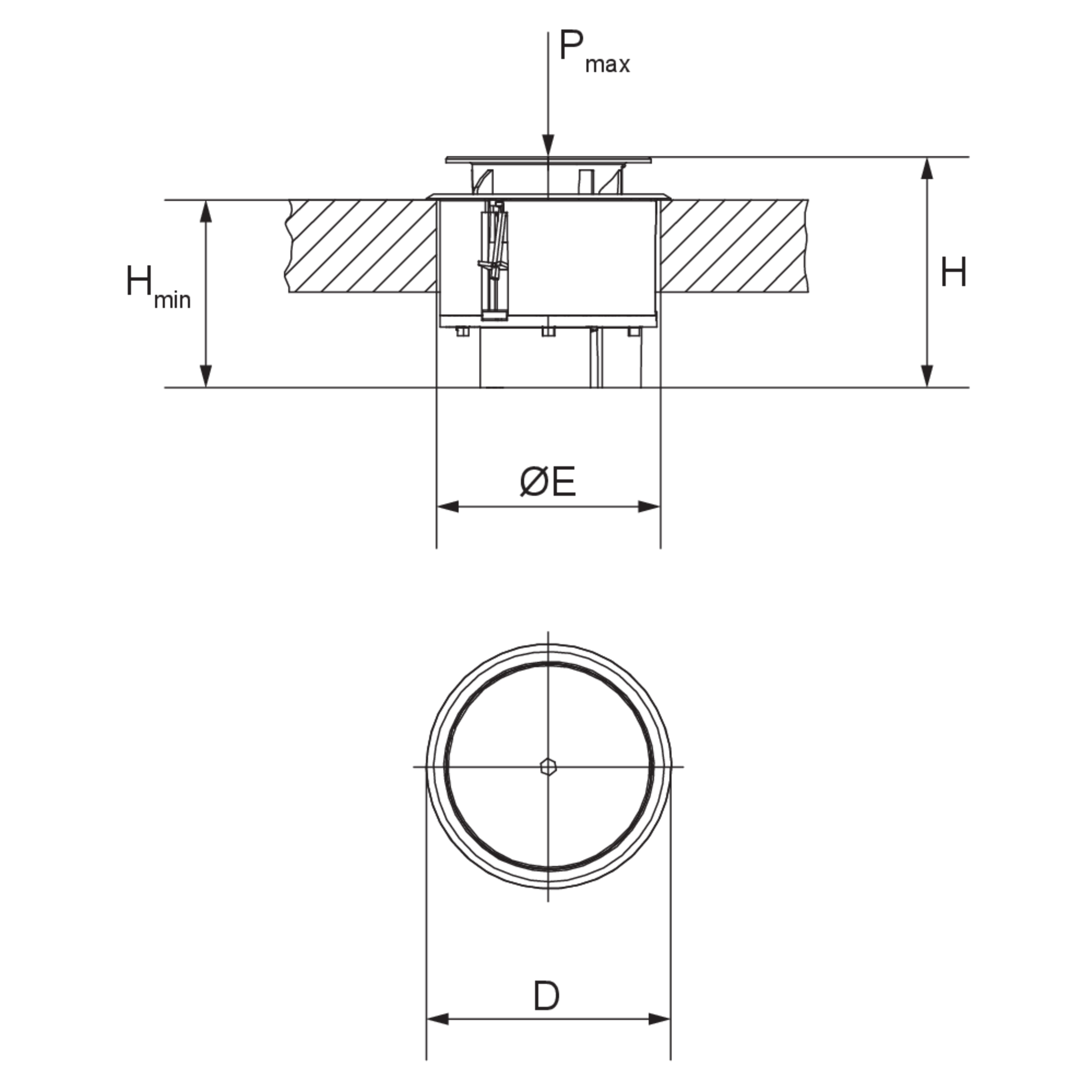

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • BODO T-G
    Einzelauslass,
    Höhe
    125 mm
    min. Einbauhöhe
    102 mm
    max. Belastung
    1.50 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.309 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO T-S
    Einzelauslass,
    Höhe
    125 mm
    min. Einbauhöhe
    102 mm
    max. Belastung
    1.50 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.309 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035721 BODO

    Zertifikat

    PDF, 254 KB

    de
    Download

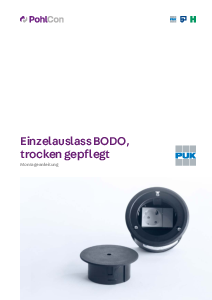

  • Montageanleitung BODO-T
