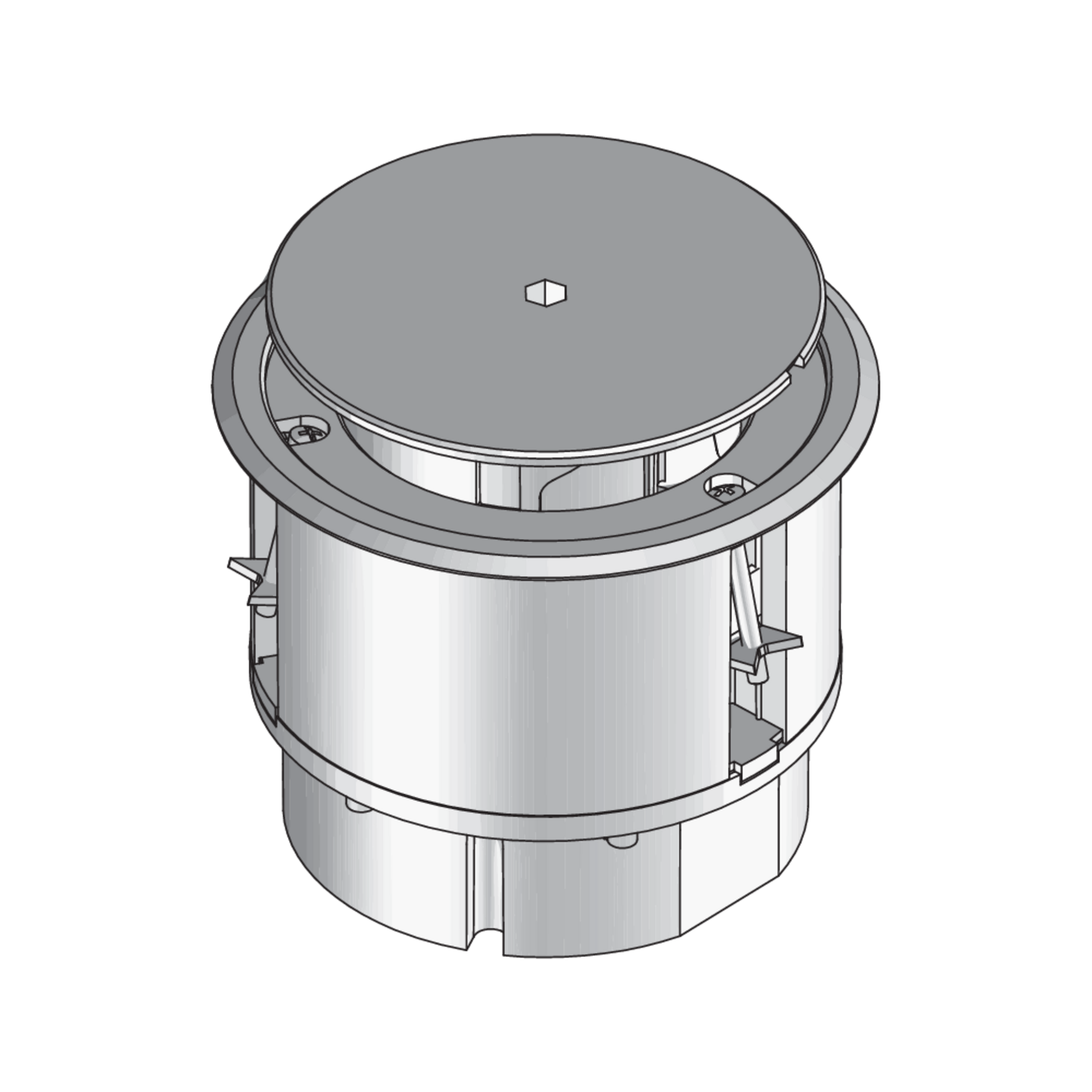

Art.-Nr. BODO T-G

Bodensteckdose rund

Einzelauslass mit einer Bodensteckdose, trocken gepflegt, rund

Bei den Bauelementen BODO T handelt es sich um runde Einzelauslässe mit Bodenbelagsschutzrahmen. Sie sind mit einem drehbaren Deckel mit Kabelauslass, einem Gerätebecher mit Zugentlastung, einer Schutzkontaktsteckdose und einer RJ45 Datenblindabdeckung ausgestattet. Die Einzelauslässe eignen sich für trocken gepflegte Räume mit Büroverkehrslasten und können dort in Estrich und Doppel- oder Hohlraumbodenöffnungen eingebaut werden. Die Produktlösung wird aus hochwertigem Kunststoff (Acrylnitril-Butadien-Styrol-Copolymerisat) gefertigt und ist in den Farben Eisengrau oder Graphitschwarz erhältlich. BODO T hat ein Einbaumaß von 122 mm und eine minimale Einbauhöhe von 102 mm.

Art.-Nr.
BODO T-G
Höhe
125 mm
min. Einbauhöhe
102 mm
Durchmesser (mm)
140 mm
max. Belastung
1.50 kN
Einbaumaß rund
122 mm
Farbe
RAL 7011 (Eisengrau)
IP-Schutzgrad im genutzten Zustand
IP 20
IP-Schutzgrad im nicht genutzten Zustand
IP 30
Gewicht je Lagermengeneinheit
0.309 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Polyamid

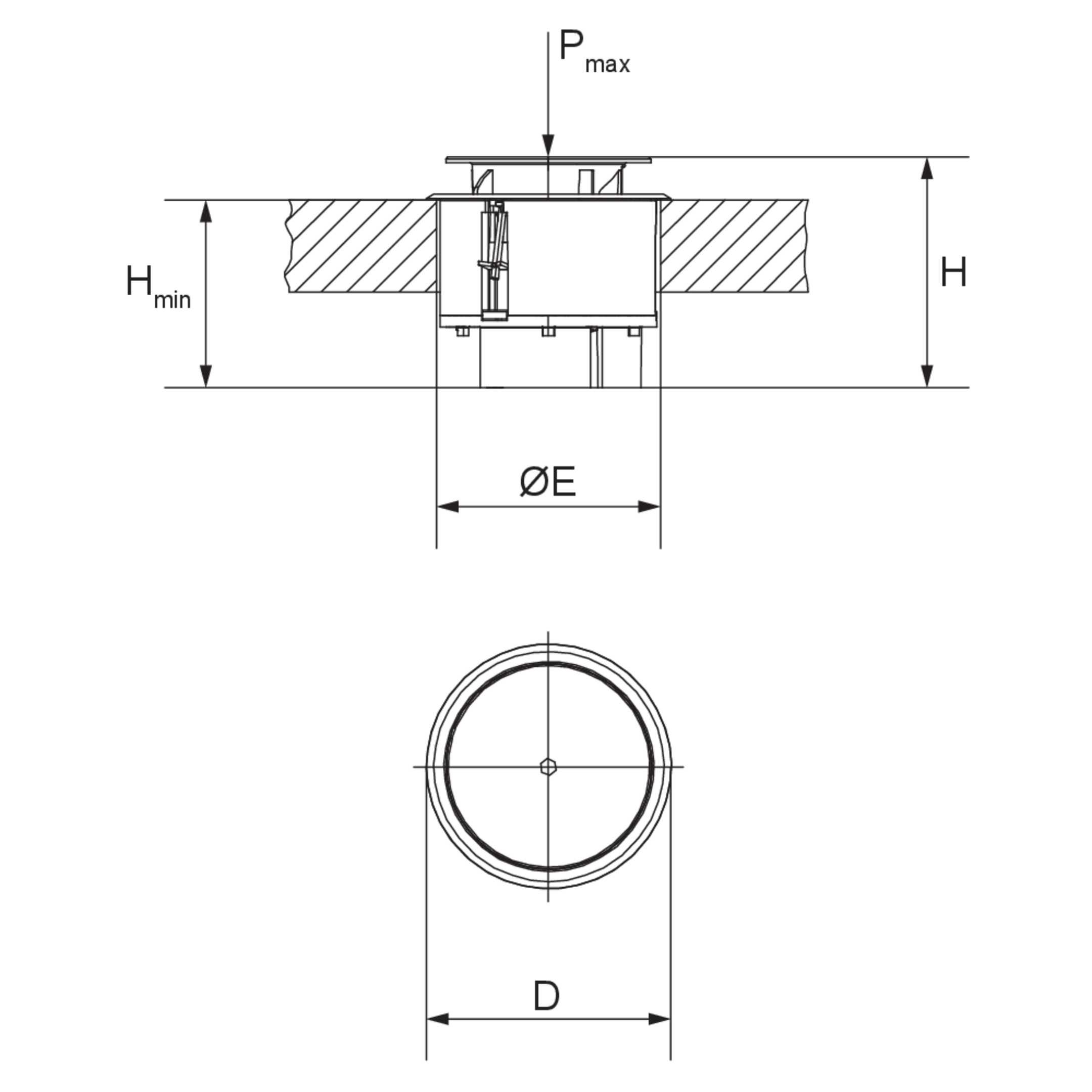

Artikel

H

Höhe

Hmin

min. Einbauhöhe

D

Durchmesser (mm)

Pmax

max. Belastung

ØE

Einbaumaß rund

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit

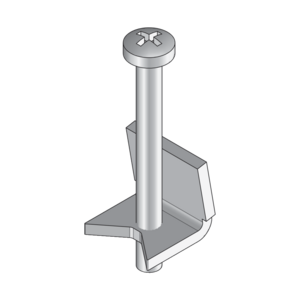

Inklusivzubehör
  • BODO T-G
    Bodensteckdose rund
    Höhe
    125 mm
    min. Einbauhöhe
    102 mm
    Durchmesser (mm)
    140 mm
    max. Belastung
    1.50 kN
    Einbaumaß rund
    122 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.309 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO T-S
    Bodensteckdose rund
    Höhe
    125 mm
    min. Einbauhöhe
    102 mm
    Durchmesser (mm)
    140 mm
    max. Belastung
    1.50 kN
    Einbaumaß rund
    122 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    0.309 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13 mm: 1,5 kN

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

BIM- und CAD-Daten

    BIM Daten Einbaueinheiten

    BIM-Daten

    ZIP (13.12 MB)

    DownloadDownload

Inklusivzubehör
