BKK 110

Bodenkanal-Kreuzung, Höhe = 110 mm

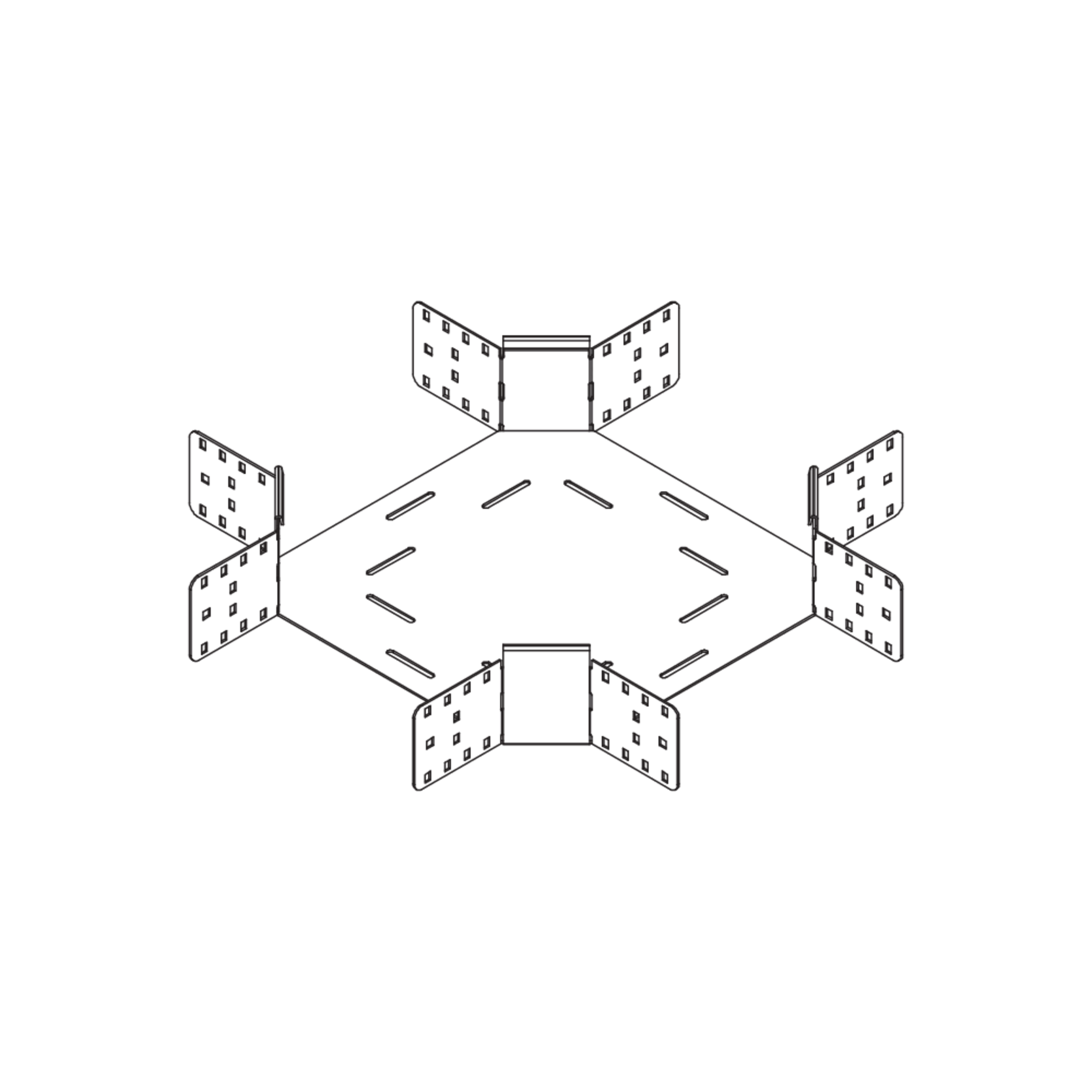

Die Bodenkanal-Kreuzung BKK 110 mit integrierten Verbindern dient als Formteil für sich horizontal kreuzende Bodenkanäle. Sie hat eine Höhe von 110 mm und weist Breiten von 100 bis 600 mm auf. Sie besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Die Kreuzung wird in die Bodenkanäle eingeschoben und anschließend verschraubt.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

t

G

Inklusivzubehör

  • BKK 110-10S
    Bodenkanal-Kreuzung,
    110 mm
    100 mm
    2.00 mm
    3.602 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-15S
    Bodenkanal-Kreuzung,
    110 mm
    150 mm
    2.00 mm
    3.982 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-20S
    Bodenkanal-Kreuzung,
    110 mm
    200 mm
    2.00 mm
    4.442 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-30S
    Bodenkanal-Kreuzung,
    110 mm
    300 mm
    2.00 mm
    5.512 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-40S
    Bodenkanal-Kreuzung,
    110 mm
    400 mm
    2.00 mm
    6.972 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-50S
    Bodenkanal-Kreuzung,
    110 mm
    500 mm
    2.00 mm
    8.732 kg
    Inklusivzubehör
    Mehr Informationen
  • BKK 110-60S
    Bodenkanal-Kreuzung,
    110 mm
    600 mm
    2.00 mm
    10.822 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
