BK 110

Bodenkanal, Höhe = 110 mm

Bodenkanäle BK 110 stehen in sendzimir-feuerverzinktem Stahl zur Verfügung und weisen eine Seitenhöhe von 110 mm sowie Breiten von 100 bis 600 mm auf. Die Länge beträgt 3000, 1500 oder 1000 mm. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege im Bodenkanal verbaut werden. Die maximale Fachgröße darf dabei 200 mm nicht überschreiten. Bodenkanäle BK 110 verfügen über seitlich vorgeprägte Ausschlagbutzen in einem Abstand von jeweils 100 mm zur individuellen Befestigung z.B. eines Potentialausgleichsklemmblocks.

Belastungsanforderungen gemäß: DIN EN 50085
Rutschhemmung und Rutschsicherheit gemäß: DGUV 108-003 (BGR 181)
Kontakt aufnehmen Datenblatt herunterladen

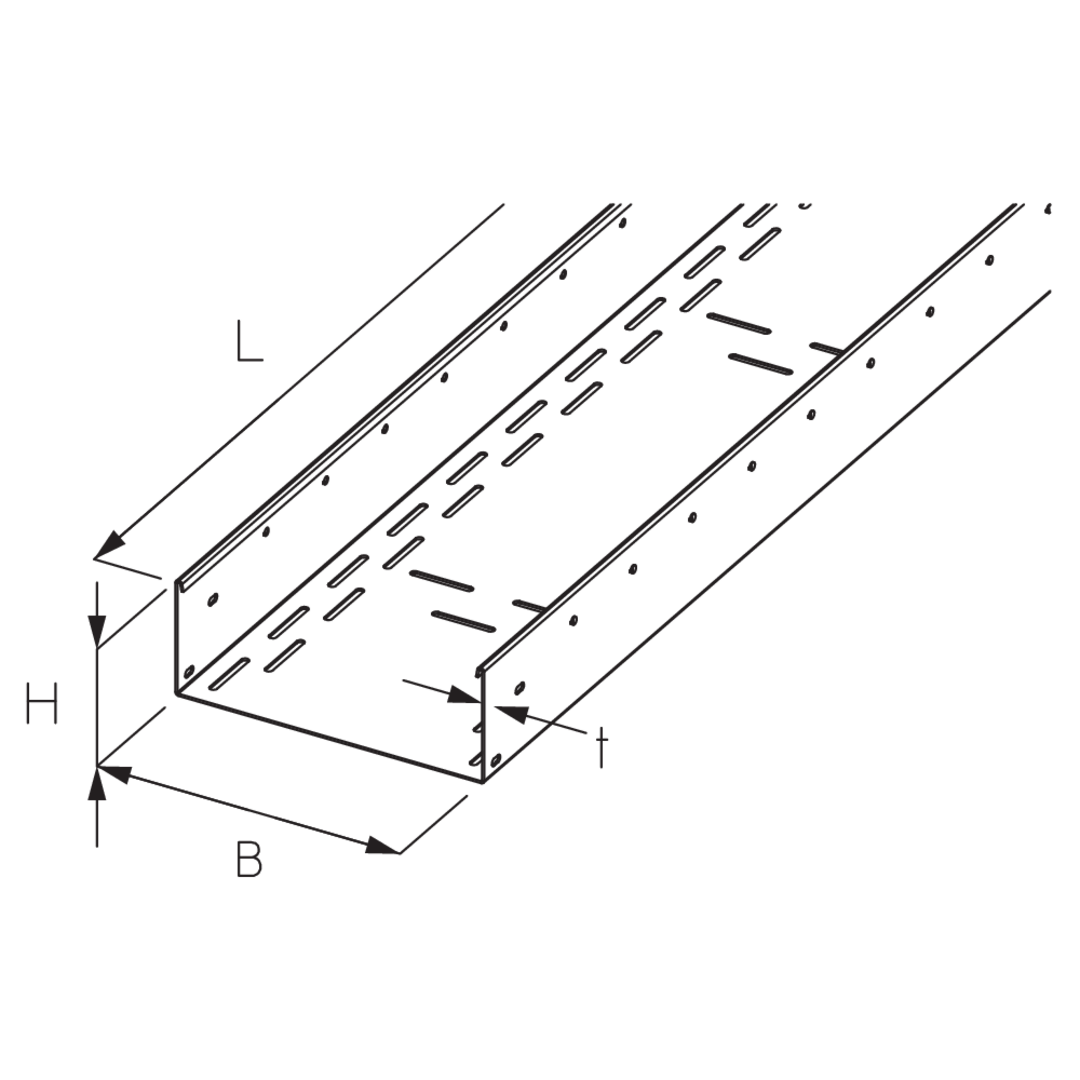

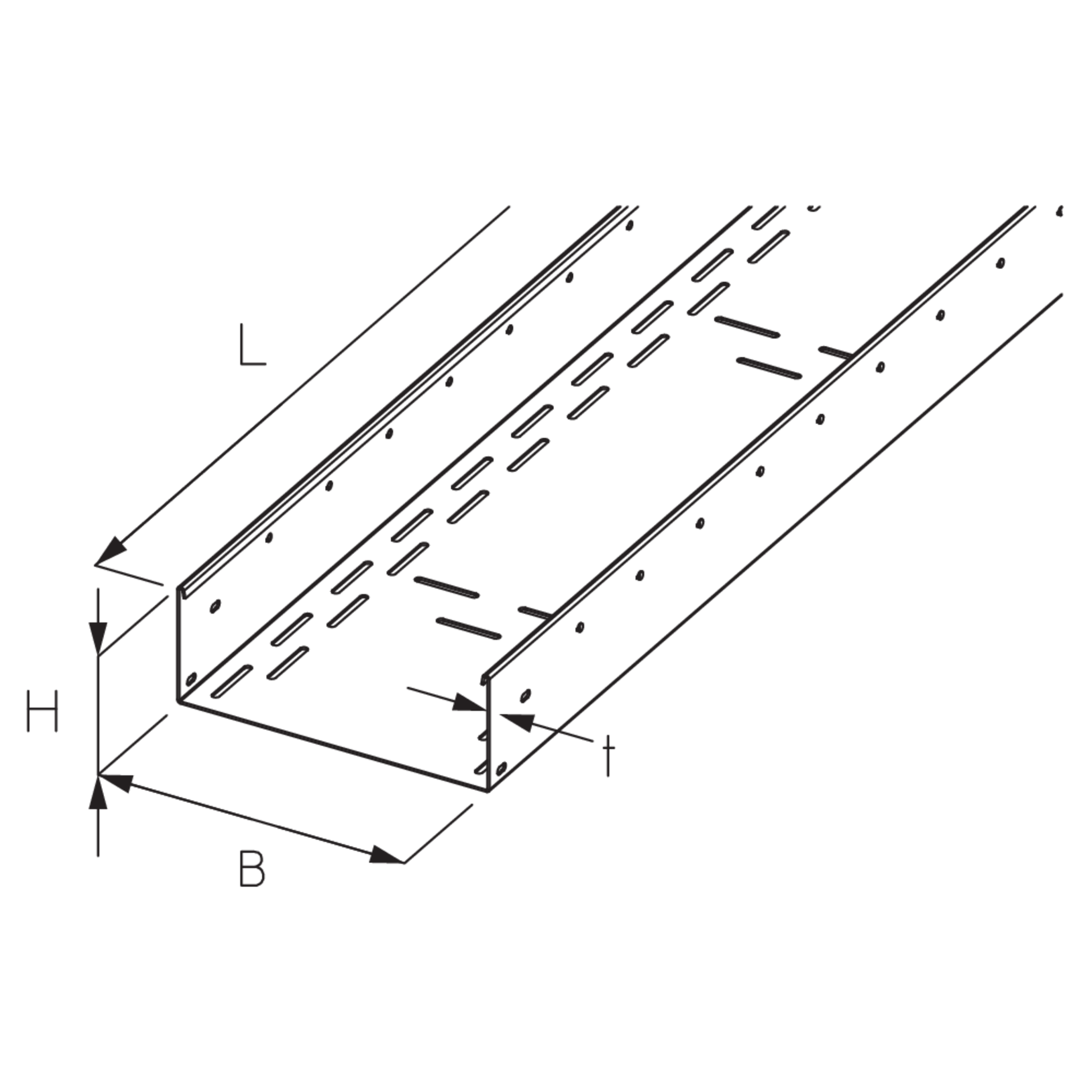

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

Rutschhemmung und Rutschsicherheit gemäß

  • BK 1-110-10S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    5.194 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-15S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    150 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    5.961 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-20S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    6.630 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-30S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    8.188 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-40S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    9.732 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-50S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    11.276 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-110-60S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    12.820 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-10S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    7.796 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-15S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    150 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    8.947 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-20S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    9.945 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-30S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    12.280 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-40S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    14.597 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-50S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    16.913 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-110-60S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    19.230 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-10S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    15.603 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-15S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    150 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    17.609 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-20S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    19.888 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-30S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    24.559 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-40S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    29.192 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-50S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    33.825 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 110-60S
    Bodenkanal,
    Höhe
    110 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    38.458 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • Rutschhemmung und Rutschsicherheit gemäß: DGUV 108-003 (BGR 181)
