B

Kabelschelle zur Befestigung an C-Profilschienen

Die B-Kabelschelle mit vollflächiger Druckwanne kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an C-Profilschienen mit einer Schlitzweite von 11-12 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, verzinkt

Artikel

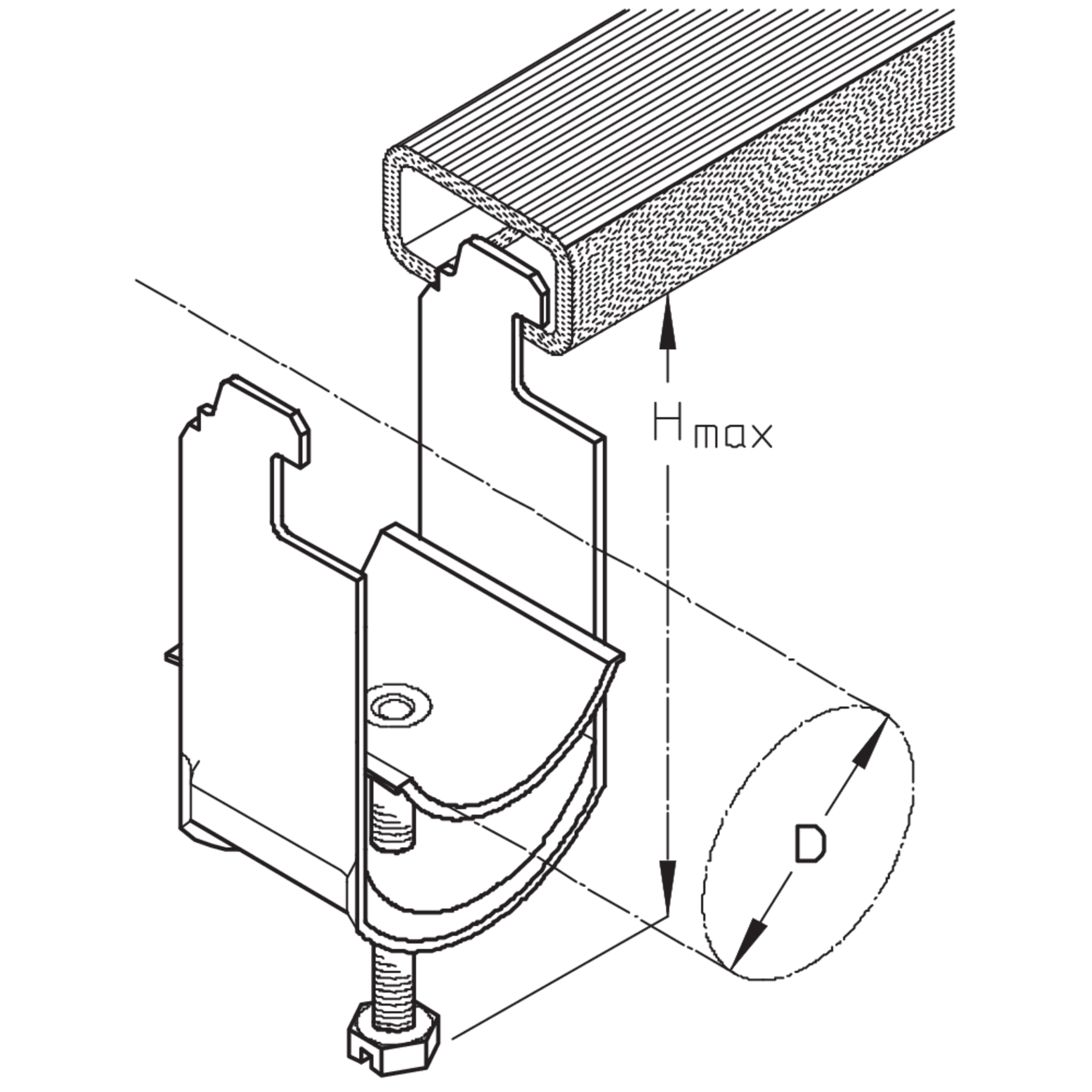

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit
  • 12 B
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.023 kg
    Mehr Informationen
  • 16 B
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.027 kg
    Mehr Informationen
  • 20 B
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • 24 B
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.034 kg
    Mehr Informationen
  • 28 B
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.039 kg
    Mehr Informationen
  • 32 B
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.048 kg
    Mehr Informationen
  • 36 B
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.052 kg
    Mehr Informationen
  • 40 B
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.057 kg
    Mehr Informationen
  • 44 B
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.086 kg
    Mehr Informationen
  • 48 B
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.088 kg
    Mehr Informationen
  • 52 B
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.098 kg
    Mehr Informationen
  • 56 B
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.108 kg
    Mehr Informationen
  • 60 B
    PUK-Schellen
    max. Höhe
    98 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.139 kg
    Mehr Informationen
  • 64 B
    PUK-Schellen
    max. Höhe
    102 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.142 kg
    Mehr Informationen
  • 70 B
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.153 kg
    Mehr Informationen
  • 12/2 B
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.032 kg
    Mehr Informationen
  • 16/2 B
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.037 kg
    Mehr Informationen
  • 20/2 B
    PUK-Schellen
    max. Höhe
    75 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.043 kg
    Mehr Informationen
  • 24/2 B
    PUK-Schellen
    max. Höhe
    84 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 28/2 B
    PUK-Schellen
    max. Höhe
    92 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.056 kg
    Mehr Informationen
  • 32/2 B
    PUK-Schellen
    max. Höhe
    101 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.064 kg
    Mehr Informationen
  • 36/2 B
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.071 kg
    Mehr Informationen
  • 40/2 B
    PUK-Schellen
    max. Höhe
    117 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.077 kg
    Mehr Informationen
  • 44/2 B
    PUK-Schellen
    max. Höhe
    127 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.122 kg
    Mehr Informationen
  • 48/2 B
    PUK-Schellen
    max. Höhe
    135 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.133 kg
    Mehr Informationen
  • 52/2 B
    PUK-Schellen
    max. Höhe
    144 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.139 kg
    Mehr Informationen
  • 56/2 B
    PUK-Schellen
    max. Höhe
    152 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.152 kg
    Mehr Informationen

Aluminium

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit
  • 12 B-AL
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.010 kg
    Mehr Informationen
  • 16 B-AL
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.012 kg
    Mehr Informationen
  • 20 B-AL
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.015 kg
    Mehr Informationen
  • 24 B-AL
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.017 kg
    Mehr Informationen
  • 28 B-AL
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.019 kg
    Mehr Informationen
  • 32 B-AL
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.032 kg
    Mehr Informationen
  • 36 B-AL
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.040 kg
    Mehr Informationen
  • 40 B-AL
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    1.5 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.038 kg
    Mehr Informationen
  • 44 B-AL
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.042 kg
    Mehr Informationen
  • 48 B-AL
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.046 kg
    Mehr Informationen
  • 52 B-AL
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.051 kg
    Mehr Informationen
  • 56 B-AL
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    3 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.054 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

D

Spannbereich

M

Drehmoment

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit
  • 12 B-E
    PUK-Schellen
    max. Höhe
    41 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.023 kg
    Mehr Informationen
  • 16 B-E
    PUK-Schellen
    max. Höhe
    46 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.026 kg
    Mehr Informationen
  • 20 B-E
    PUK-Schellen
    max. Höhe
    50 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen
  • 24 B-E
    PUK-Schellen
    max. Höhe
    54 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.033 kg
    Mehr Informationen
  • 28 B-E
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • 32 B-E
    PUK-Schellen
    max. Höhe
    63 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.045 kg
    Mehr Informationen
  • 36 B-E
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.049 kg
    Mehr Informationen
  • 40 B-E
    PUK-Schellen
    max. Höhe
    71 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.054 kg
    Mehr Informationen
  • 44 B-E
    PUK-Schellen
    max. Höhe
    81 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.074 kg
    Mehr Informationen
  • 48 B-E
    PUK-Schellen
    max. Höhe
    85 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.078 kg
    Mehr Informationen
  • 52 B-E
    PUK-Schellen
    max. Höhe
    90 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.086 kg
    Mehr Informationen
  • 56 B-E
    PUK-Schellen
    max. Höhe
    94 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.092 kg
    Mehr Informationen
  • 60 B-E
    PUK-Schellen
    max. Höhe
    98 mm
    Spannbereich
    56 - 60 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.133 kg
    Mehr Informationen
  • 64 B-E
    PUK-Schellen
    max. Höhe
    102 mm
    Spannbereich
    60 - 64 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.140 kg
    Mehr Informationen
  • 70 B-E
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    64 - 70 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0.152 kg
    Mehr Informationen
  • 12/2 B-E
    PUK-Schellen
    max. Höhe
    58 mm
    Spannbereich
    8 - 12 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • 16/2 B-E
    PUK-Schellen
    max. Höhe
    67 mm
    Spannbereich
    12 - 16 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • 20/2 B-E
    PUK-Schellen
    max. Höhe
    75 mm
    Spannbereich
    16 - 20 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.041 kg
    Mehr Informationen
  • 24/2 B-E
    PUK-Schellen
    max. Höhe
    84 mm
    Spannbereich
    20 - 24 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.047 kg
    Mehr Informationen
  • 28/2 B-E
    PUK-Schellen
    max. Höhe
    92 mm
    Spannbereich
    24 - 28 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.052 kg
    Mehr Informationen
  • 32/2 B-E
    PUK-Schellen
    max. Höhe
    101 mm
    Spannbereich
    28 - 32 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.061 kg
    Mehr Informationen
  • 36/2 B-E
    PUK-Schellen
    max. Höhe
    109 mm
    Spannbereich
    32 - 36 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.067 kg
    Mehr Informationen
  • 40/2 B-E
    PUK-Schellen
    max. Höhe
    117 mm
    Spannbereich
    36 - 40 mm
    Drehmoment
    2 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.073 kg
    Mehr Informationen
  • 44/2 B-E
    PUK-Schellen
    max. Höhe
    127 mm
    Spannbereich
    40 - 44 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.105 kg
    Mehr Informationen
  • 48/2 B-E
    PUK-Schellen
    max. Höhe
    135 mm
    Spannbereich
    44 - 48 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.112 kg
    Mehr Informationen
  • 52/2 B-E
    PUK-Schellen
    max. Höhe
    144 mm
    Spannbereich
    48 - 52 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.123 kg
    Mehr Informationen
  • 56/2 B-E
    PUK-Schellen
    max. Höhe
    152 mm
    Spannbereich
    52 - 56 mm
    Drehmoment
    4 Nm
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0.131 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

Inklusivzubehör
