AVE-L

Schienenstoßverbinder links

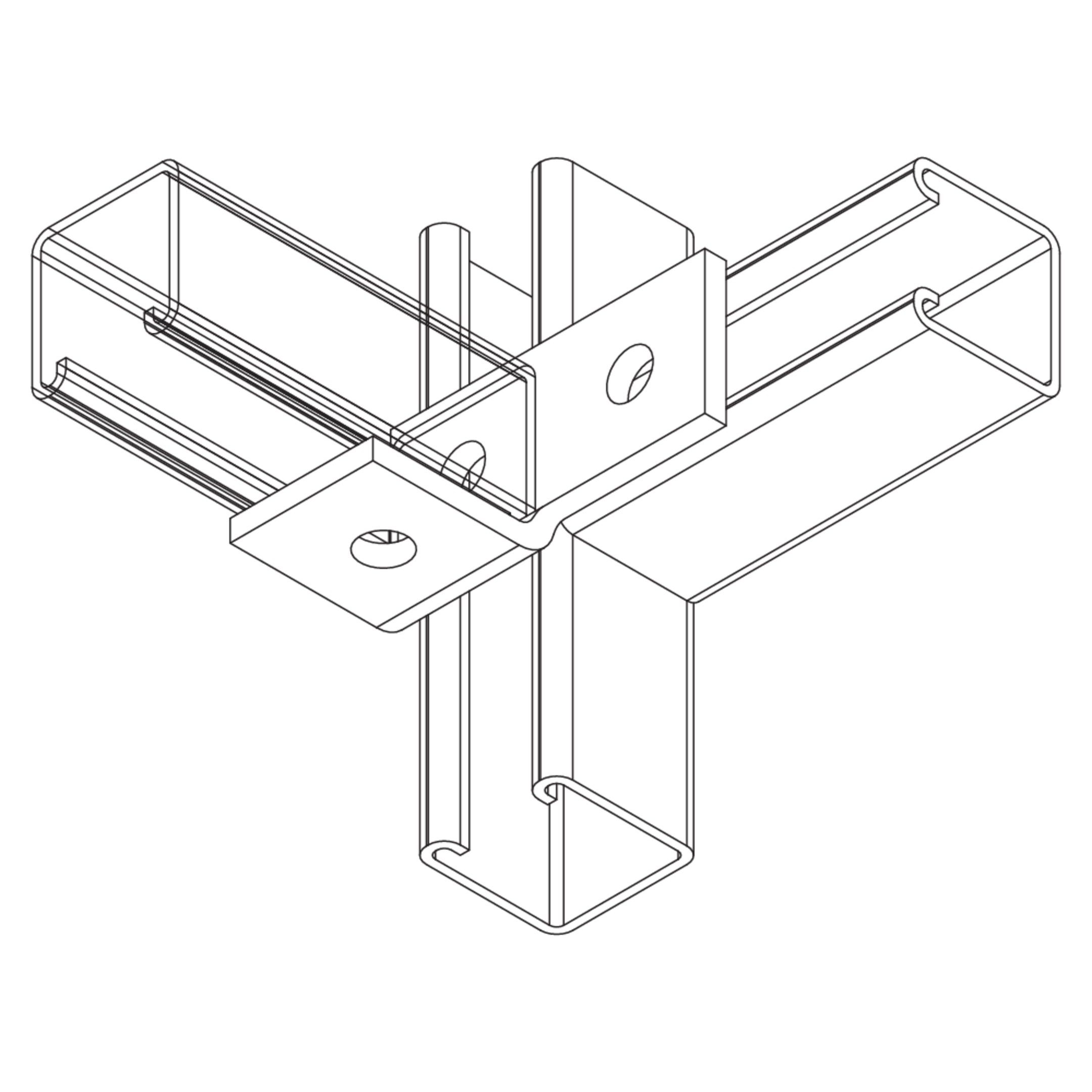

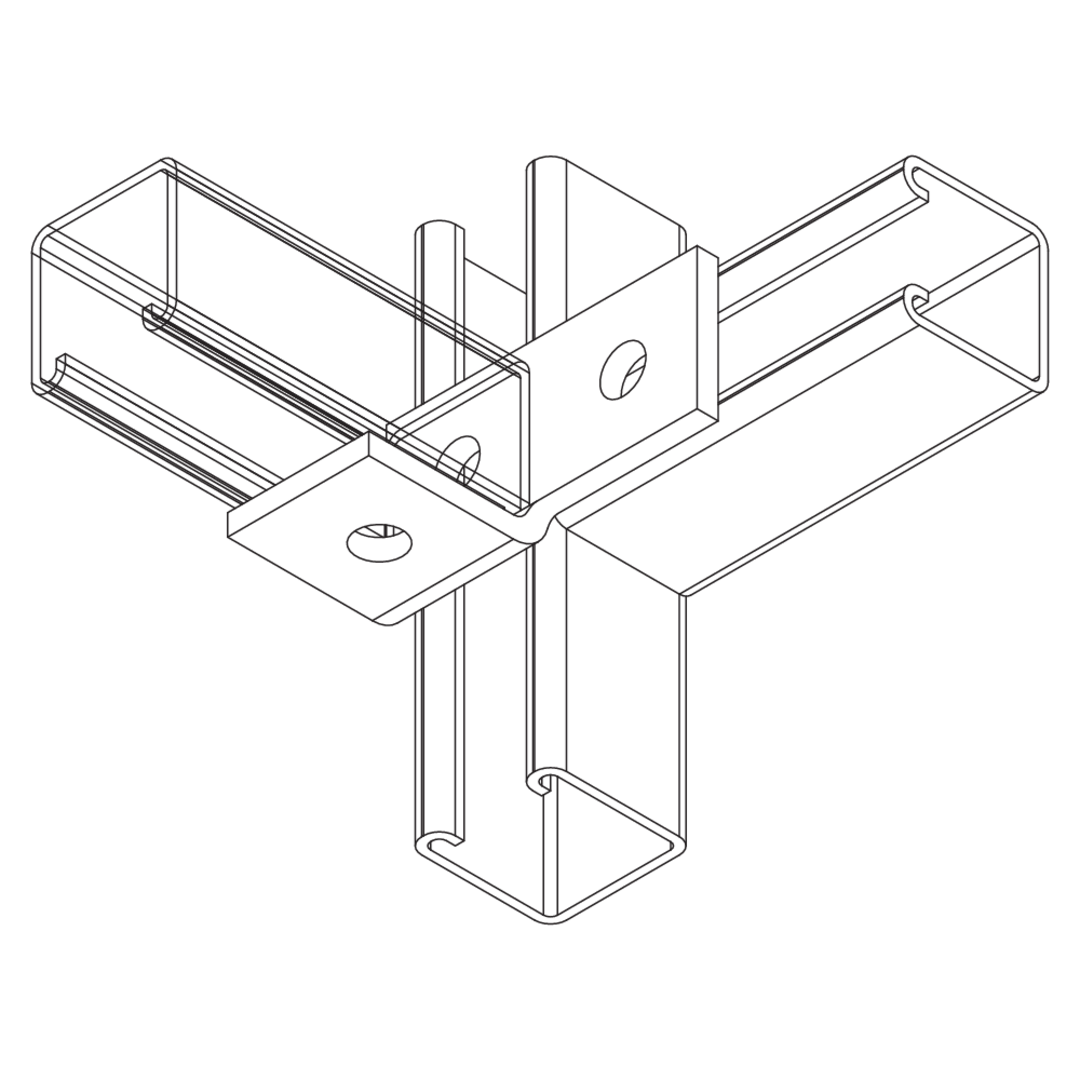

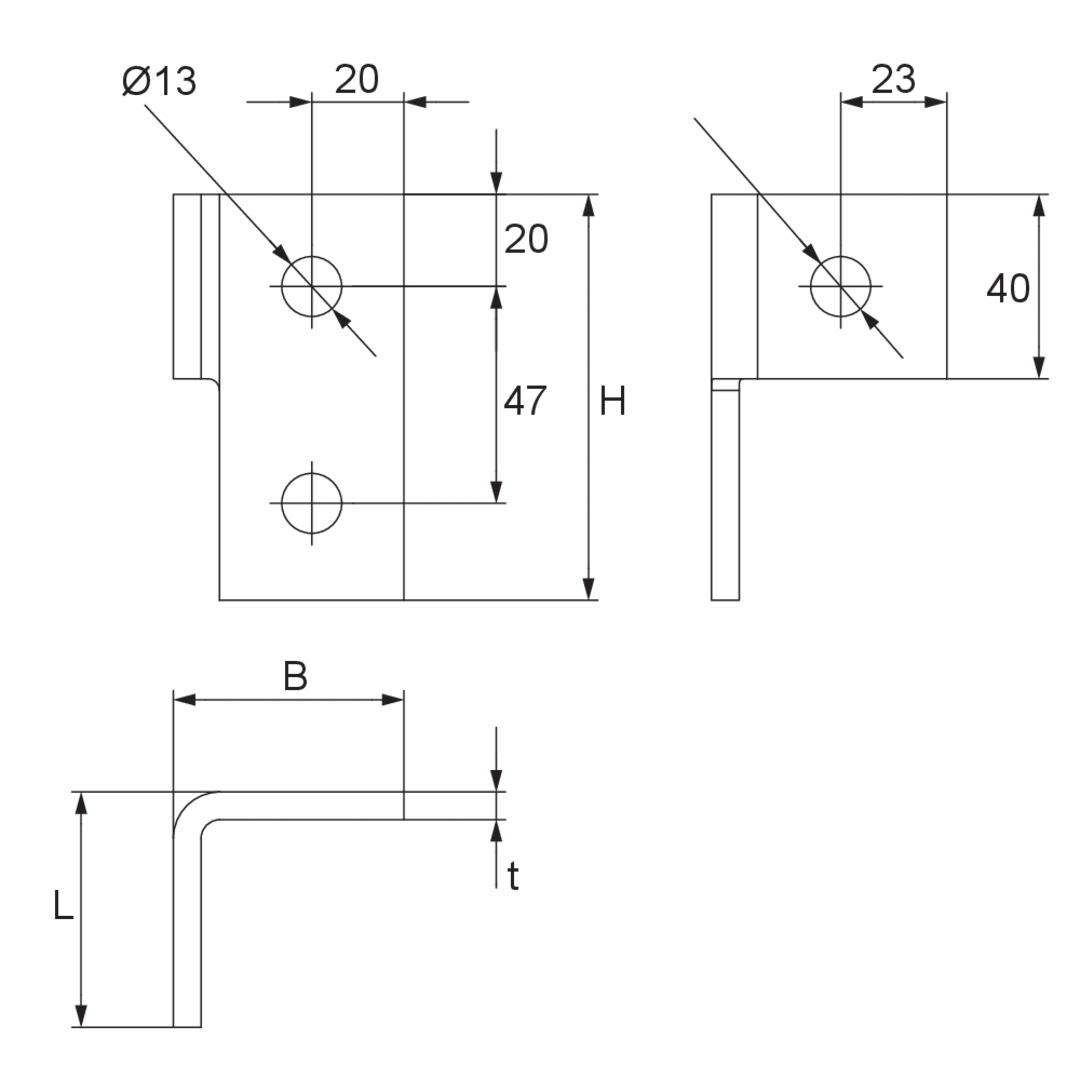

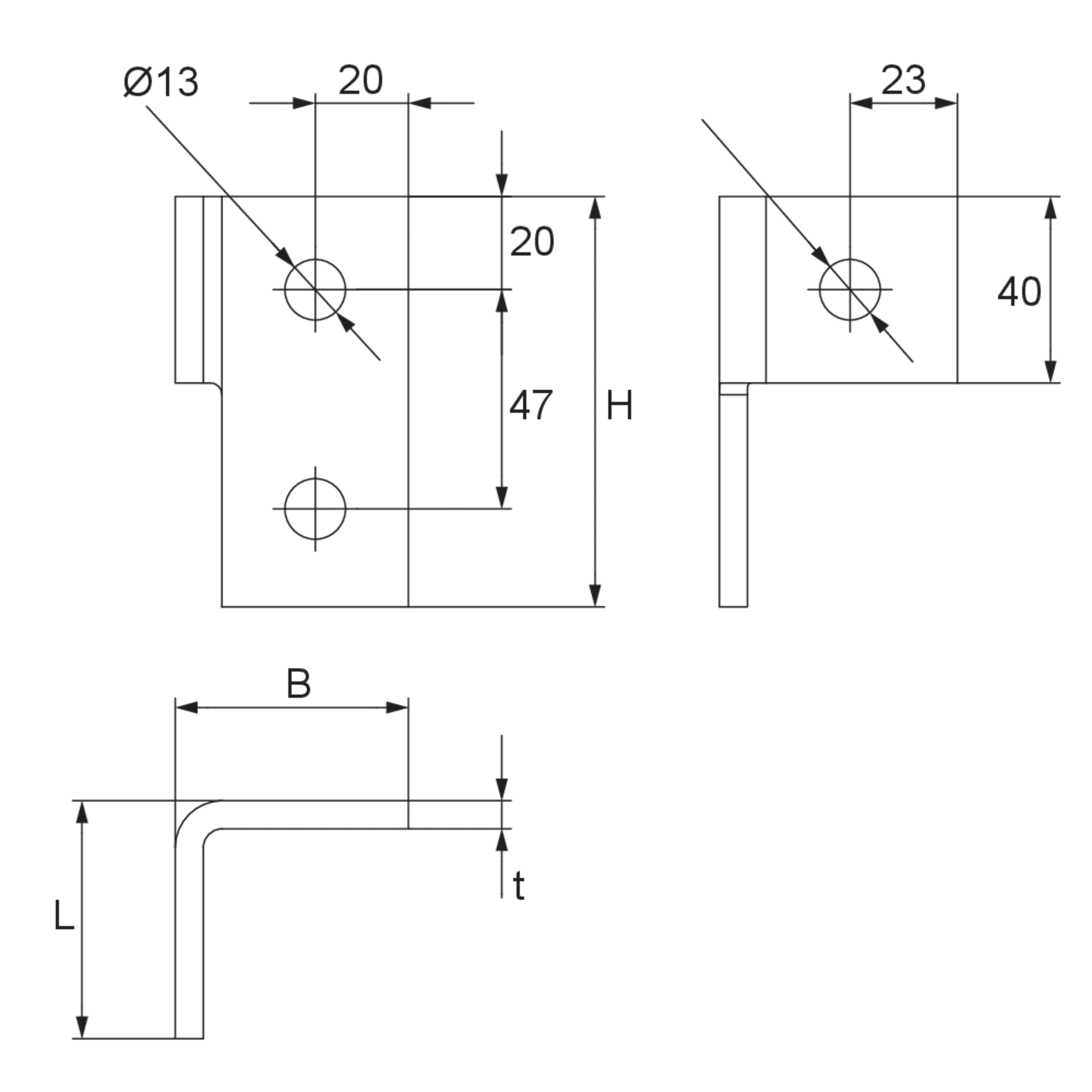

Der Schienenstoßverbinder links AVE-L dient zur Verbindung von drei Montageschienen (A 41, KHA 41, KHAL 41), einer durchgehenden Schiene und zwei im T-Stoß. Die beiden Stöße erfolgen senkrecht, links orientiert zur durchgehenden Schiene. Er besitzt Befestigungslochungen mit Ø 13 mm und besteht aus tauchfeuerverzinktem Stahl. Befestigungszubehör muss, je nach Anwendungsfall, gesondert bestellt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

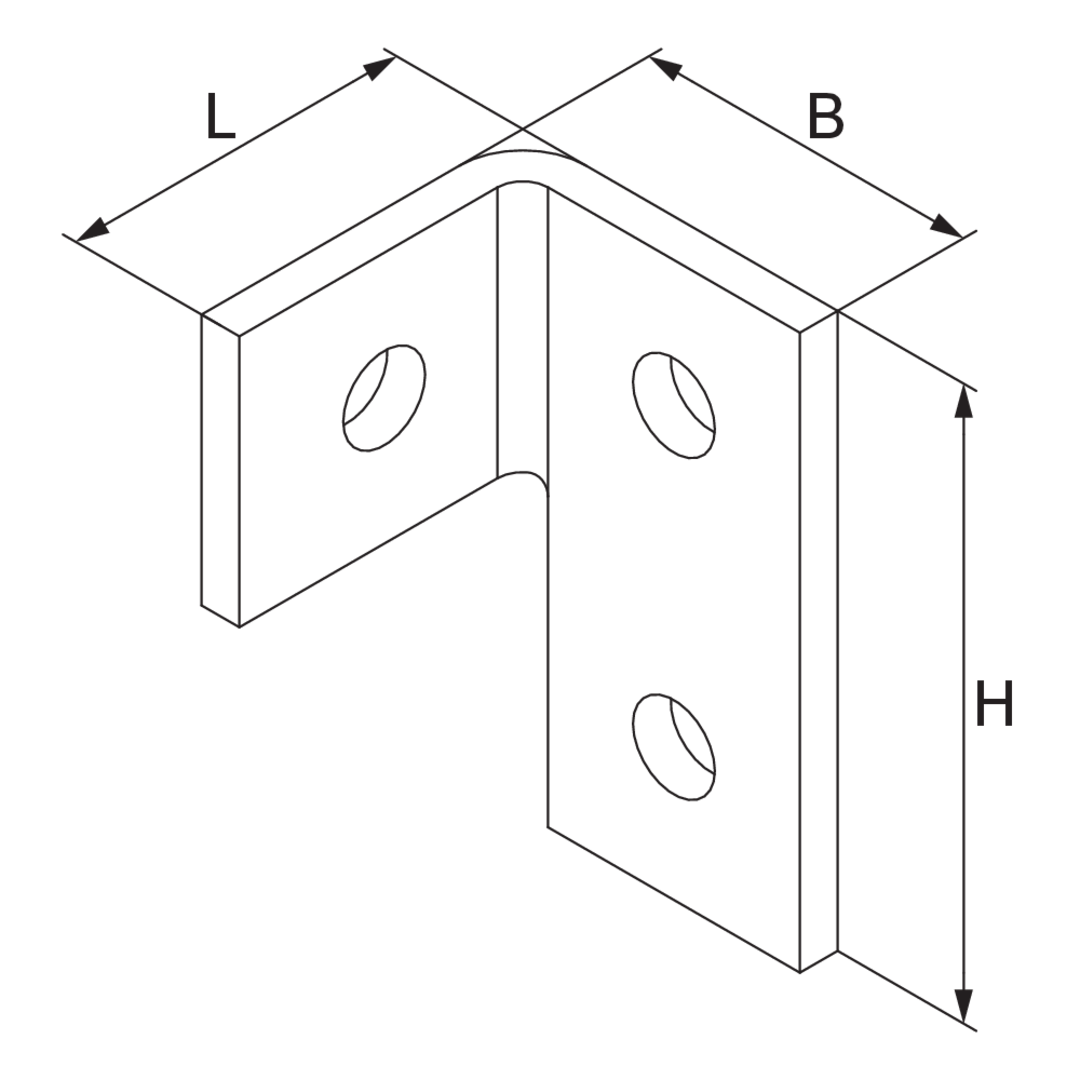

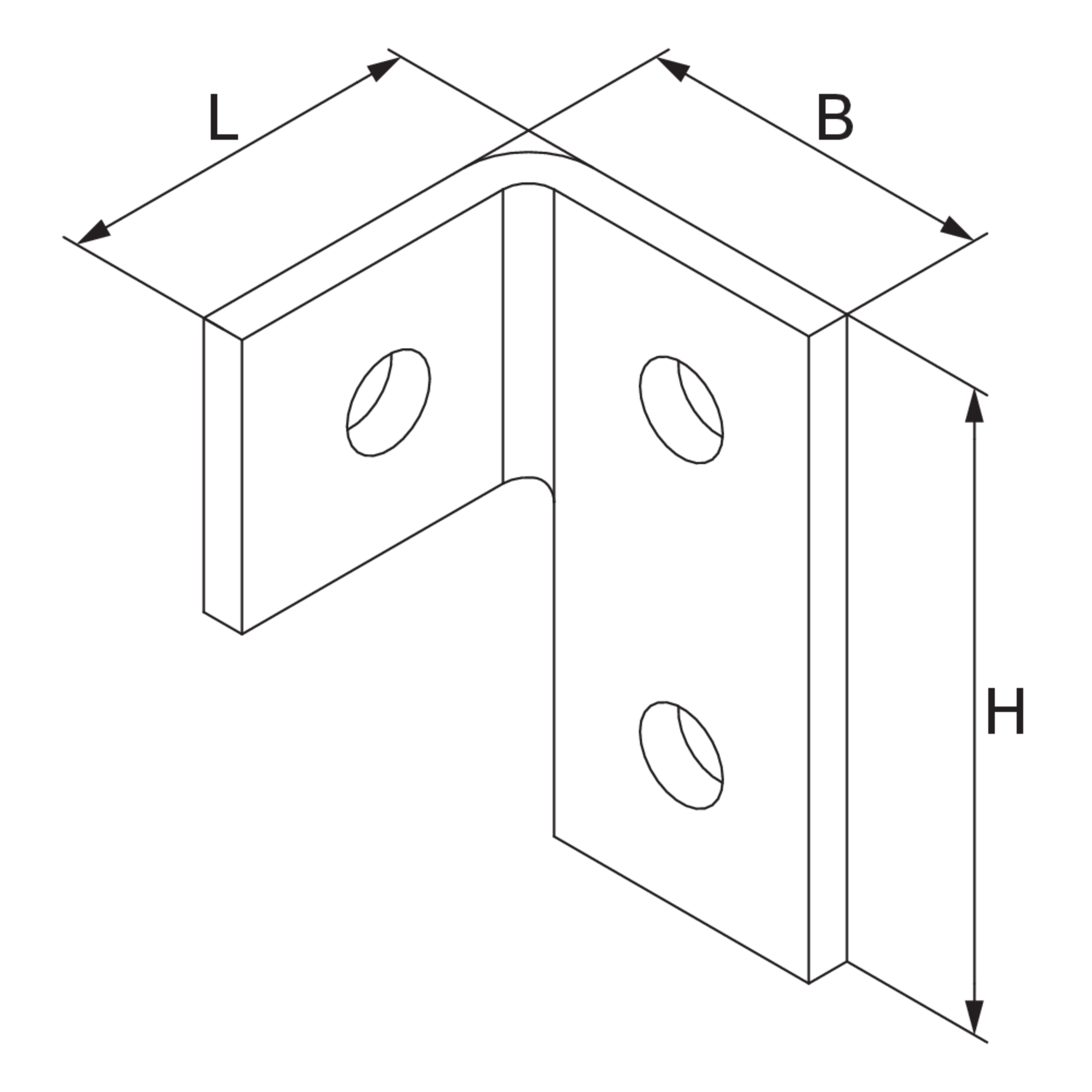

H

B

L

t

W

G

  • AVE-L F
    Profilschienenverbinder, 90° links
    88 mm
    50 mm
    51 mm
    6.00 mm
    90°
    0.260 kg
