Art.-Nr. AHB 05S

Aufhängebügel

Aufhängebügel

Der Aufhängebügel AHB dient der Ketten- und Seilabhängung von Kabelrinnen. Er ist für Kabelrinnenbreiten von 50 bzw. 100 mm und eine maximale Belastung von 0,70 kN ausgelegt.

Art.-Nr.
AHB 05S
Höhe
80 mm
Breite
64 mm
Breite 2
35 mm
max. Belastung
0.70 kN
Drahtdurchmesser
4 mm
Gewicht je Lagermengeneinheit
0.024 kg
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

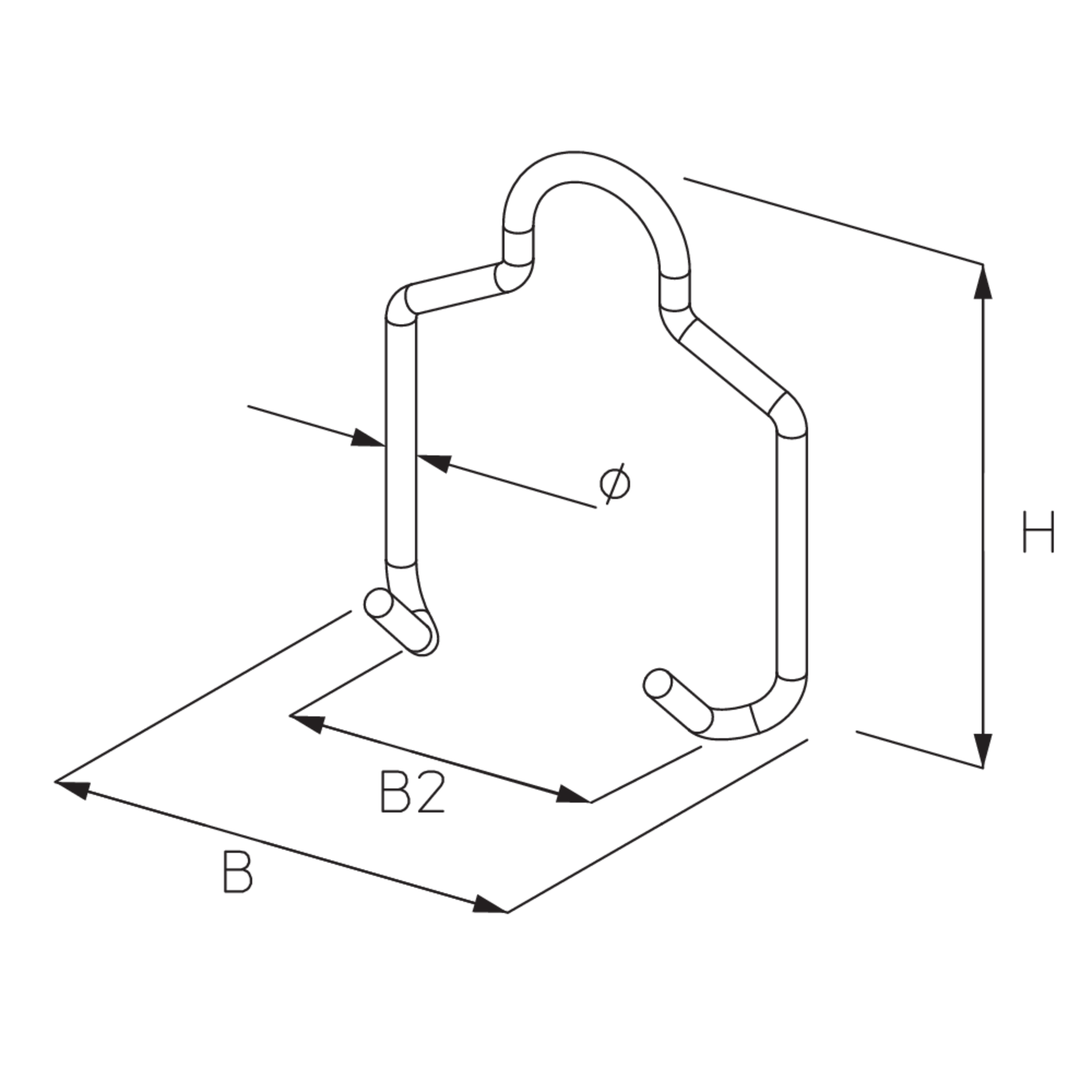

Artikel

H

Höhe

B

Breite

B2

Breite 2

Pmax

max. Belastung

Ø

Drahtdurchmesser

G

Gewicht je Lagermengeneinheit

  • AHB 05S
    Aufhängebügel
    Höhe
    80 mm
    Breite
    64 mm
    Breite 2
    35 mm
    max. Belastung
    0.70 kN
    Drahtdurchmesser
    4 mm
    Gewicht je Lagermengeneinheit
    0.024 kg
    Mehr Informationen
  • AHB 10S
    Aufhängebügel
    Höhe
    80 mm
    Breite
    116 mm
    Breite 2
    85 mm
    max. Belastung
    0.70 kN
    Drahtdurchmesser
    4 mm
    Gewicht je Lagermengeneinheit
    0.028 kg
    Mehr Informationen
